CAD 如何绘制圆弧？只需 4 步，轻松搞定！

CAD 中如何快速绘制圆弧？在浩辰 CAD 看图王电脑版中，提供的绘图功能有：直线、多段线、圆、矩形等绘图工具，可以绘制多种的 CAD 图形。

今天给大家演示绘制一个：角度 60°，半径 10，弦方向水平的圆弧。

第一步

在浩辰 CAD 看图王电脑版中打开图纸，界面左上角将【览图模式】切换成【编辑模式】。

选择【编辑模式】下的【编辑】菜单栏，点击【多段线】命令，在界面上指定圆弧的起点。

第二步

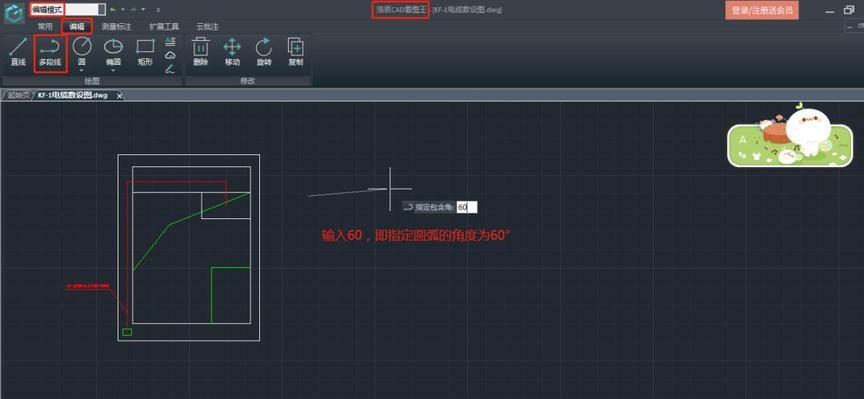

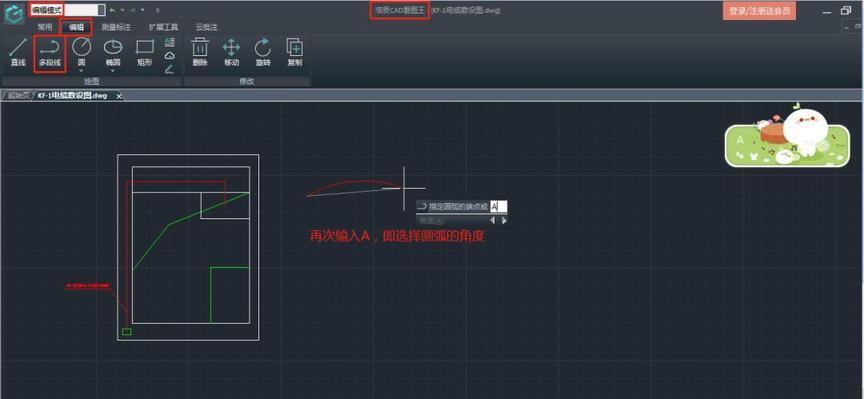

根据界面上的对话框提示，先输入：A，进入圆弧功能；再输入：A，进入圆弧角度的设置；输入圆弧的角度：60。

第三步

圆弧的角度确定了，我们来确定圆弧的半径。输入：R，进入圆弧半径设置；输入圆弧半径为 10。

第四步

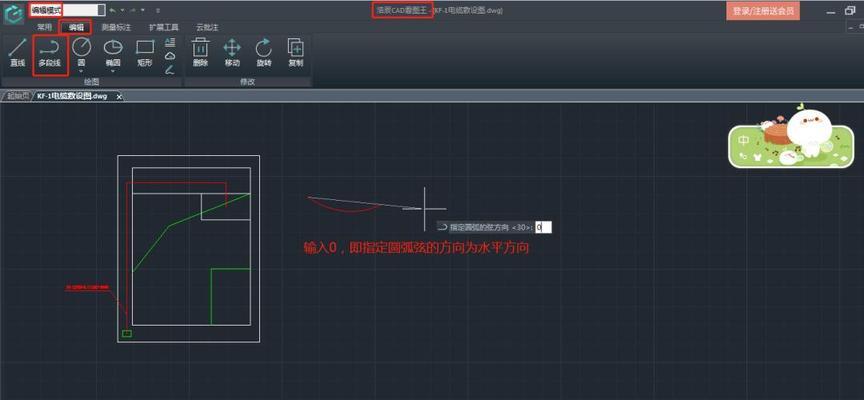

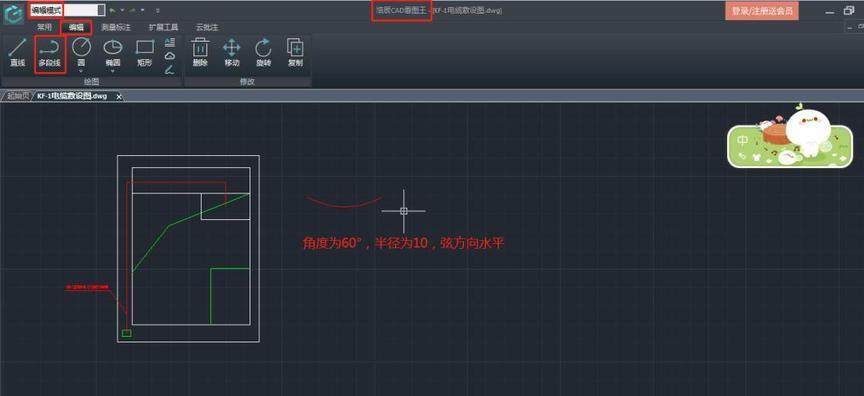

最后我们来指定圆弧弦的方向。输入：0，则圆弧弦的方向为水平。然后：回车。这样角度为 60°，半径为 10，弦方向水平的圆弧就绘制好了。

以上就是 CAD 绘制圆弧的方法了，你学会了吗？
