CST 的超材料光子晶体 ---60 度周期布里渊区

2022 新功能包括直接定义 60 度 XY 轴的六边形周期结构，得到色散图。

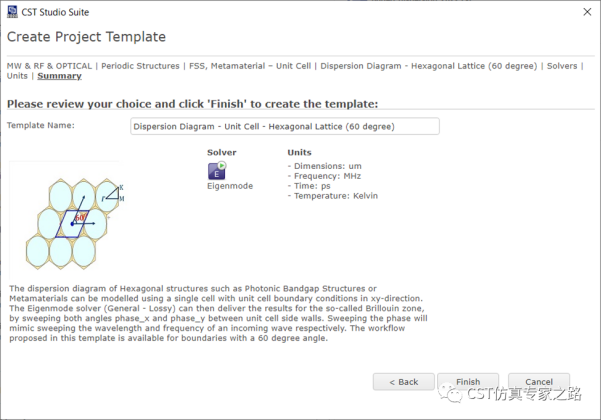

使用六边形色散图模板，注意单位：

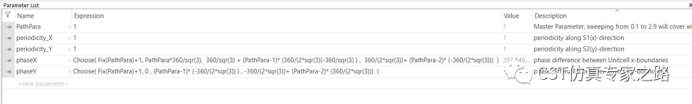

模板自动定义好 60 度的相位扫描公式和扫描参数 PathPara:

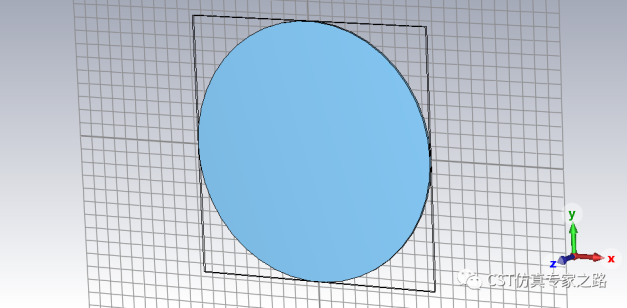

建模，与之前案例一样，是个真空圆柱孔，背景有材料但我们没显示。

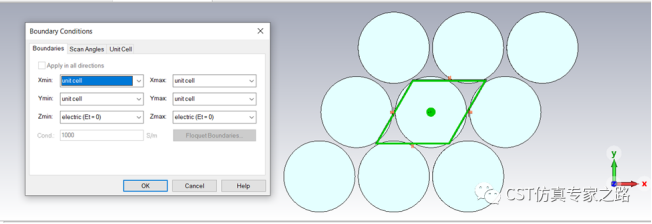

查看边界，单元边界加电边界，模拟 TM 模式：

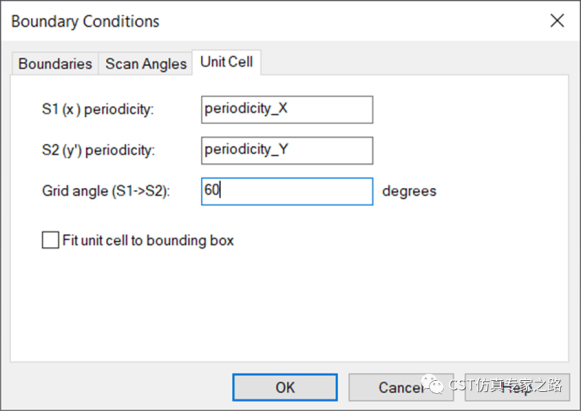

周期性默认为 1，XY 轴成 60 度：

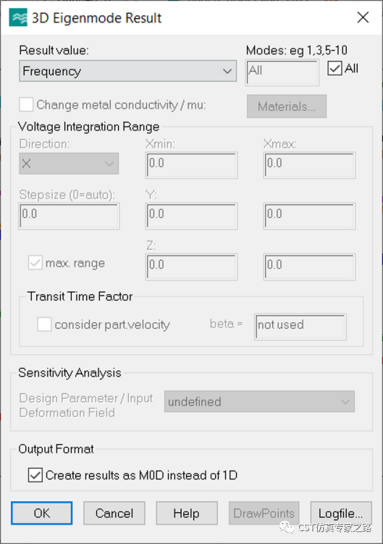

E 求解器设置：

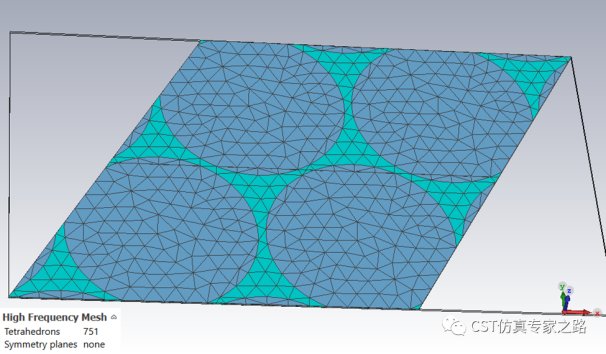

不要直接开始仿真，色散图需要扫参。可先查看网格：

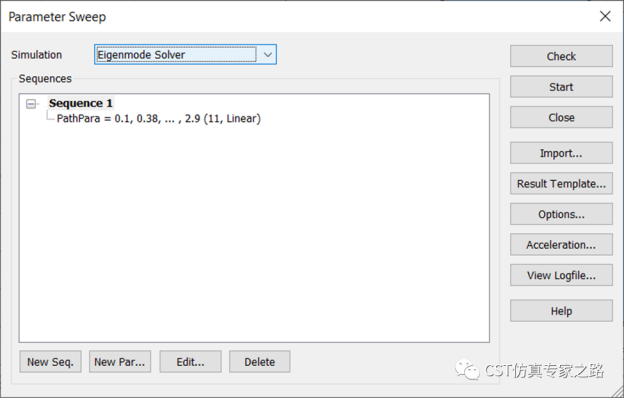

进入参数扫描，默认 11 个采样点开始扫描：

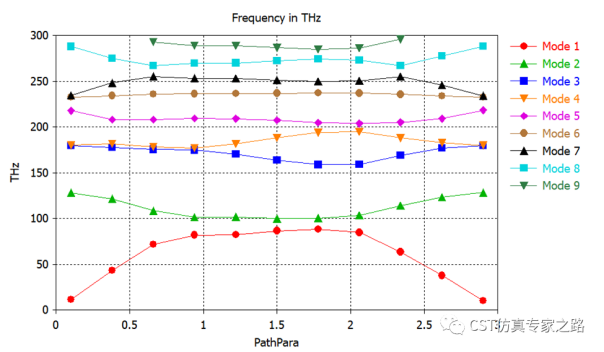

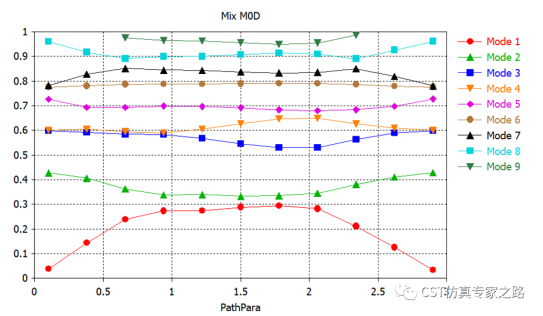

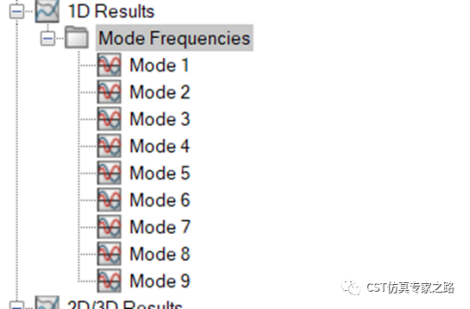

 查看结果：

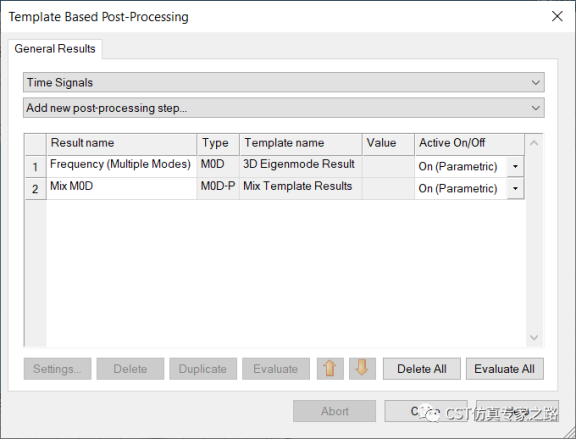

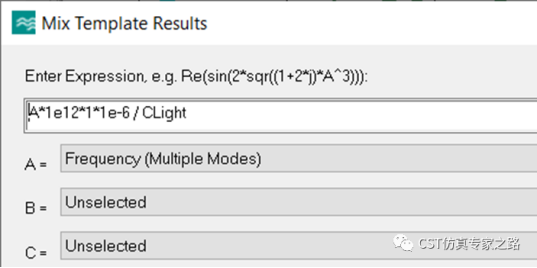

可添加后处理将结果归一化：

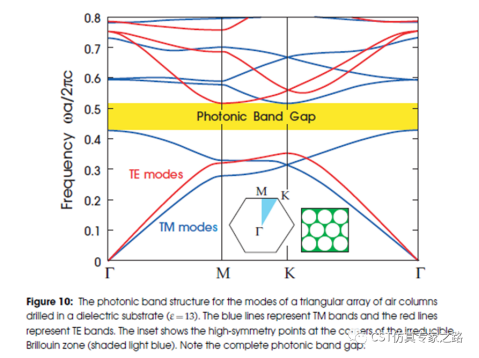

与旧版本手动方法的结果或文献结果一致：

参考文献：

J.D. Joannopoulos, “Photonic Crystals:Molding the Flow of Light”, Chap. 5

小结：

1.    2022.2 版本新支持六边形结构的色散图直接求解，边界为单元，相位扫参公式由模板定义。

2.    旧版本方法已经介绍过了，色散图计算原理也写过很多，这里就不写了。
