CST 软件时空调制非互易设备 --- 谐波平衡，变容二极管，超表面，场路结合

这次给大家介绍一下 CST 软件时空调制非互易设备 --- 谐波平衡，变容二极管，超表面，场路结合。

这期我们的案例是 Spatiotemporal modulation, 时空调制。这种效果能够打破互易性，用来设计微波或光子通信中的非互易设备。

Step1. 基本结构

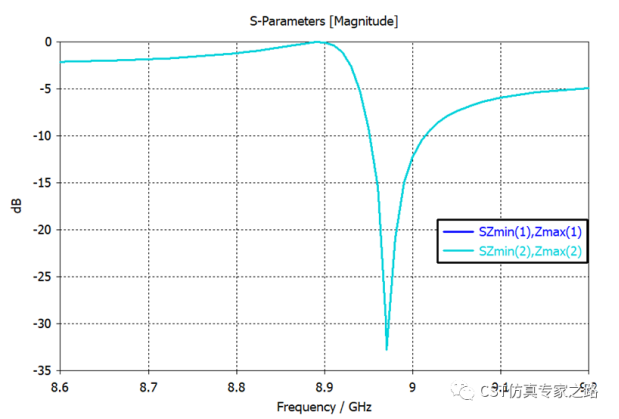

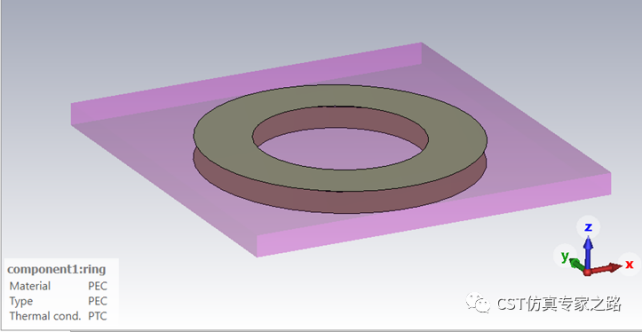

基于 CST 软件的两个金属换的简单谐振超表面，Floquet 仿真可得两种圆极化的谐振频率一致：

Step 2. 添加端口

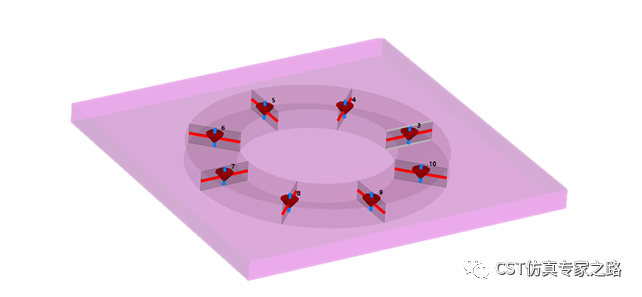

 这里是要添加 8 个变容二极管，用 0.1GHz 的电压控制电容值，每个电容之间有相位差，所以在时间和空间上对结构电容性进行调节，达到改变谐振频率的目的。

Step 3. 电路

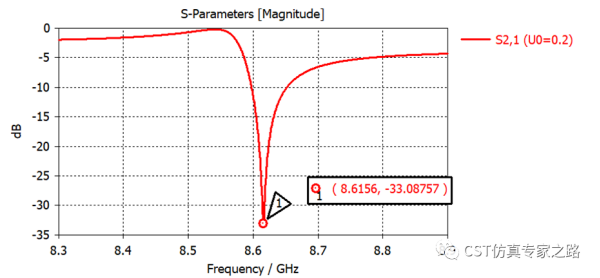

CST 软件这里多设计两个滤波电路，增加二极管和三维结构直接的隔离。这里可用 S 参数任务查看加上这些被动元件后的 S11，可见谐振为 8.6GHz，和没有电路时的 8.9GHz 差不多。

注意这里用的还是恒定电压，还没有加时变电压调制。

Step 4. 调制的 S 参数

之前介绍过几个电路中获得 S 参数的方法，这里正好排上用场:

CST 软件可用频谱线任务或瞬态任务，细节就跳过了，直接上两个方法用的电路和关键结果。

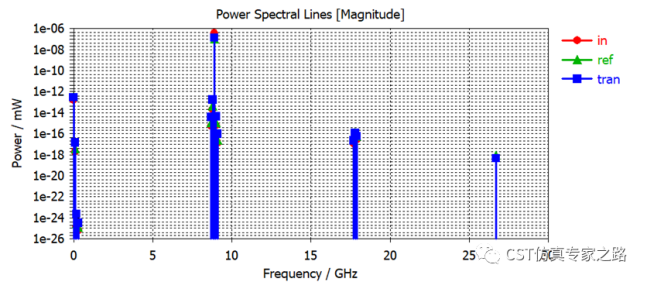

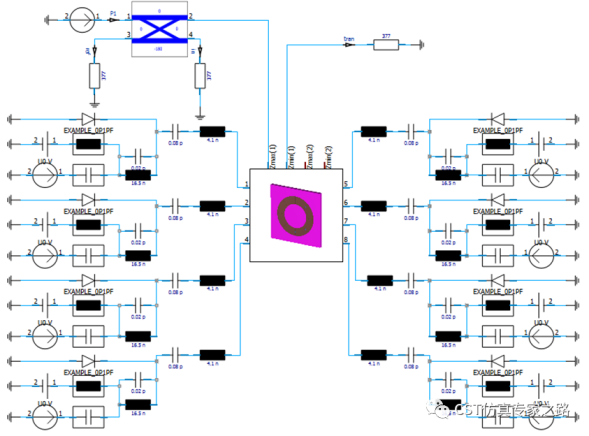

频谱任务：

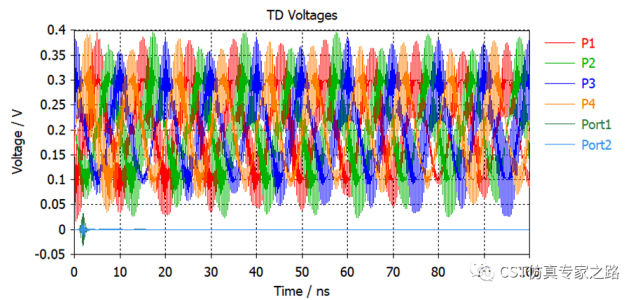

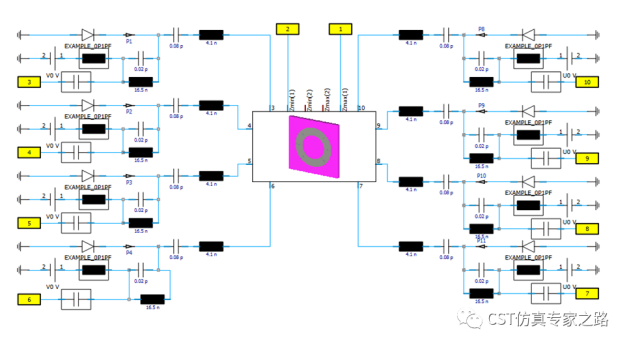

瞬态任务：

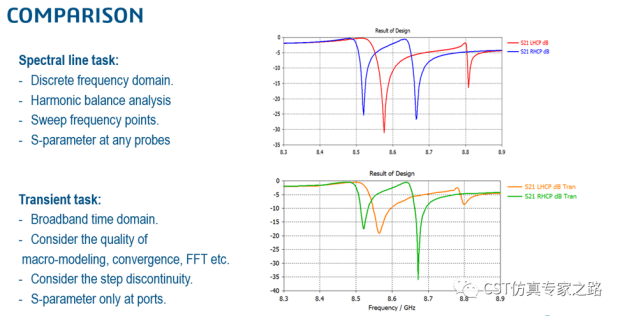

CST 软件对比两个方法 S11，结果一致，可见已经将 0.1GHz 调制进 8.6GHz 的谐振中：

小结：

1. 本案例是个非常高级巧妙的场路结合案例。

2. 时空调制电路可用 CST 电路中计算， 变容二极管也可以用 CST 的电路查看性能。

3. 很多粉丝后台问各种案例怎么做，复杂案例其实都是简单的操作组合起来的哦！
