在大数据时代，高效的数据存储和管理是科研和工业应用成功的关键。HDF5 是一种嵌套的实验数据管理格式，TsFile 作为新型的时序数据存储格式，各自具有独特的特点和优势。本文将深入探讨 HDF5 的起源、应用场景、存在的问题，以及 TsFile 和 HDF5 的异同点。
01 HDF5
起源 HDF5，全称 Hierarchical Data Format 分层数据格式，包含一整套用于存储和管理数据的数据模型、库和二进制文件格式。它起源于 1987 年，由美国国家超级计算应用中心（NCSA）的 GFTF 小组提出。
HDF5 的初衷是为了实现一种架构无关的文件格式，满足 NCSA 在使用多种不同计算平台之间移送科学数据的需求。
02 应用场景
HDF5 的应用场景主要包括在科学计算、工程模拟、气象预测等领域的实验数据管理需求。
场景一：科学数据存储
在科学计算和研究领域，经常需要存储和处理具有复杂结构的多维数据，如多维矩阵和气象网格数据。这些数据集通常包含大量的元数据，需要一个能够提供高效数据组织和访问方式的存储解决方案。
场景二：设备传感器数据存储

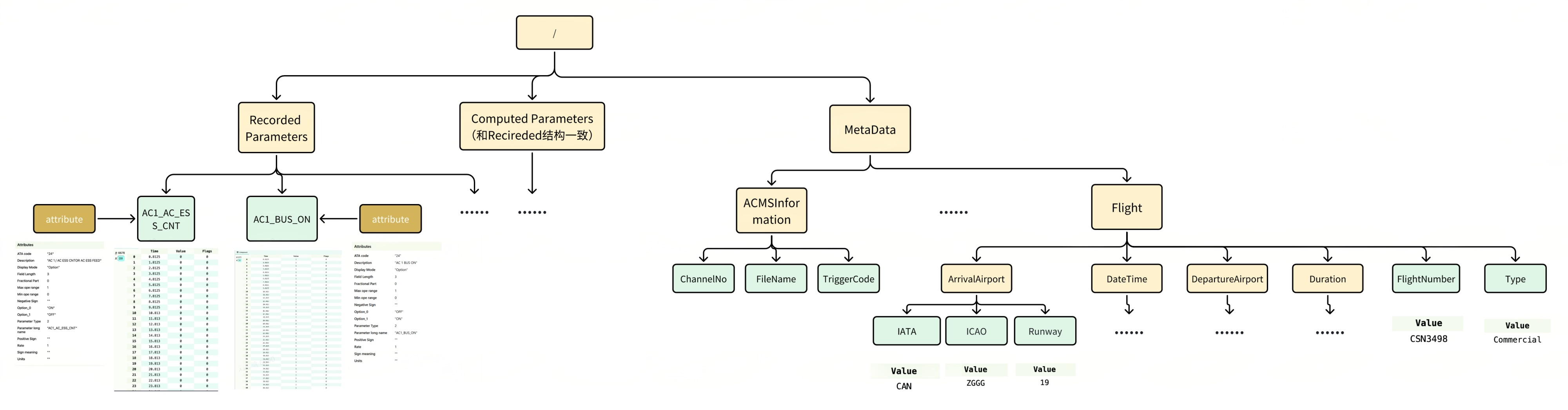

在设备监控和传感器网络中，需要存储来自各种传感器的大量数据。例如，某航空机构的结构健康监测系统的数据，这些数据包括各种传感器采集的振动、温度等信息，对设备的状态监测和故障预测具有重要意义。
场景三：粒子仿真数据存储

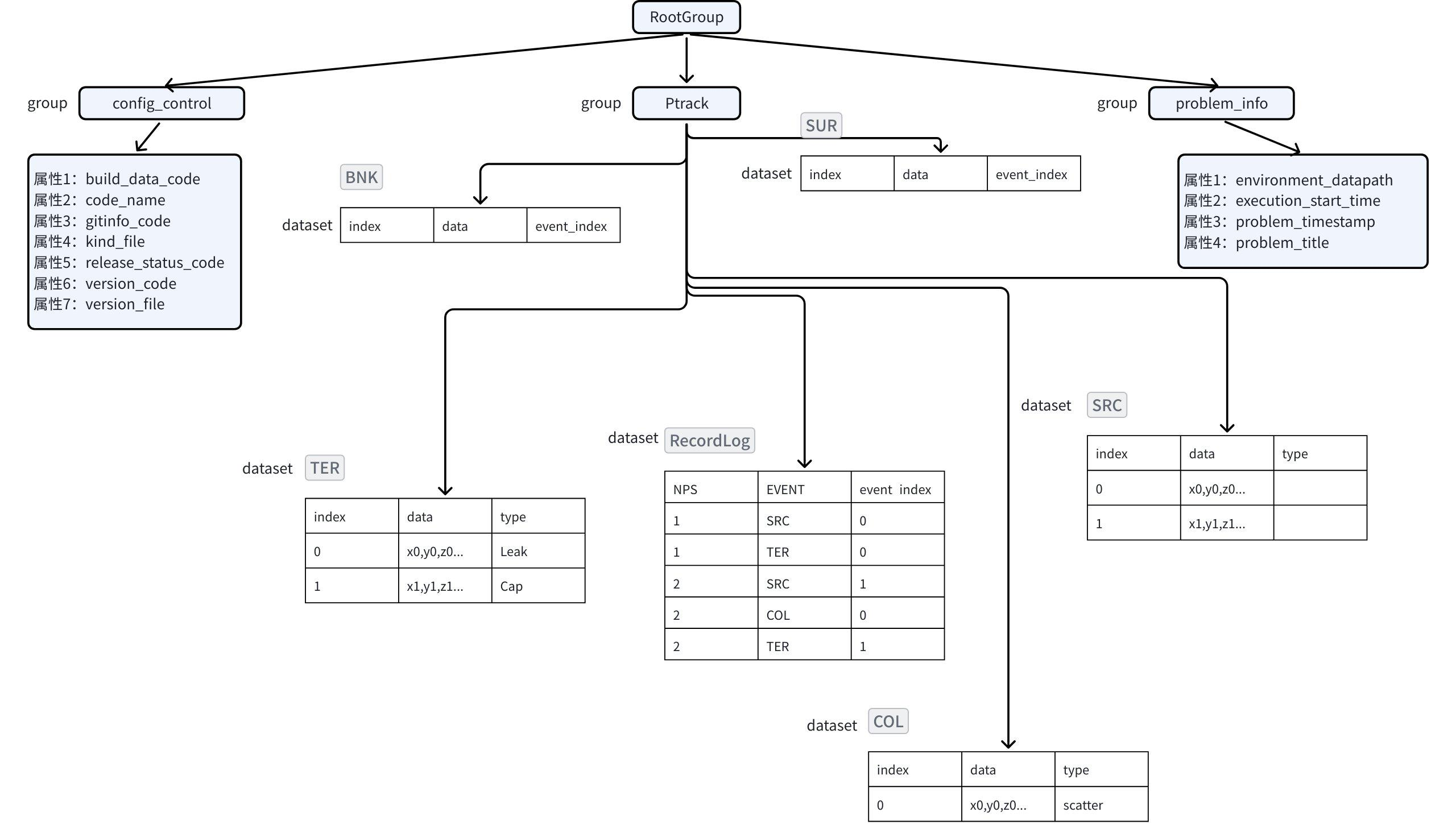

在粒子仿真领域，仿真程序可能会产生大量的实验数据，包括粒子的轨迹、能量沉积等信息。这些数据对于理解物理过程和优化仿真参数具有重要意义，需要一个能够高效存储和管理这些数据的系统。
03 TsFile 简介

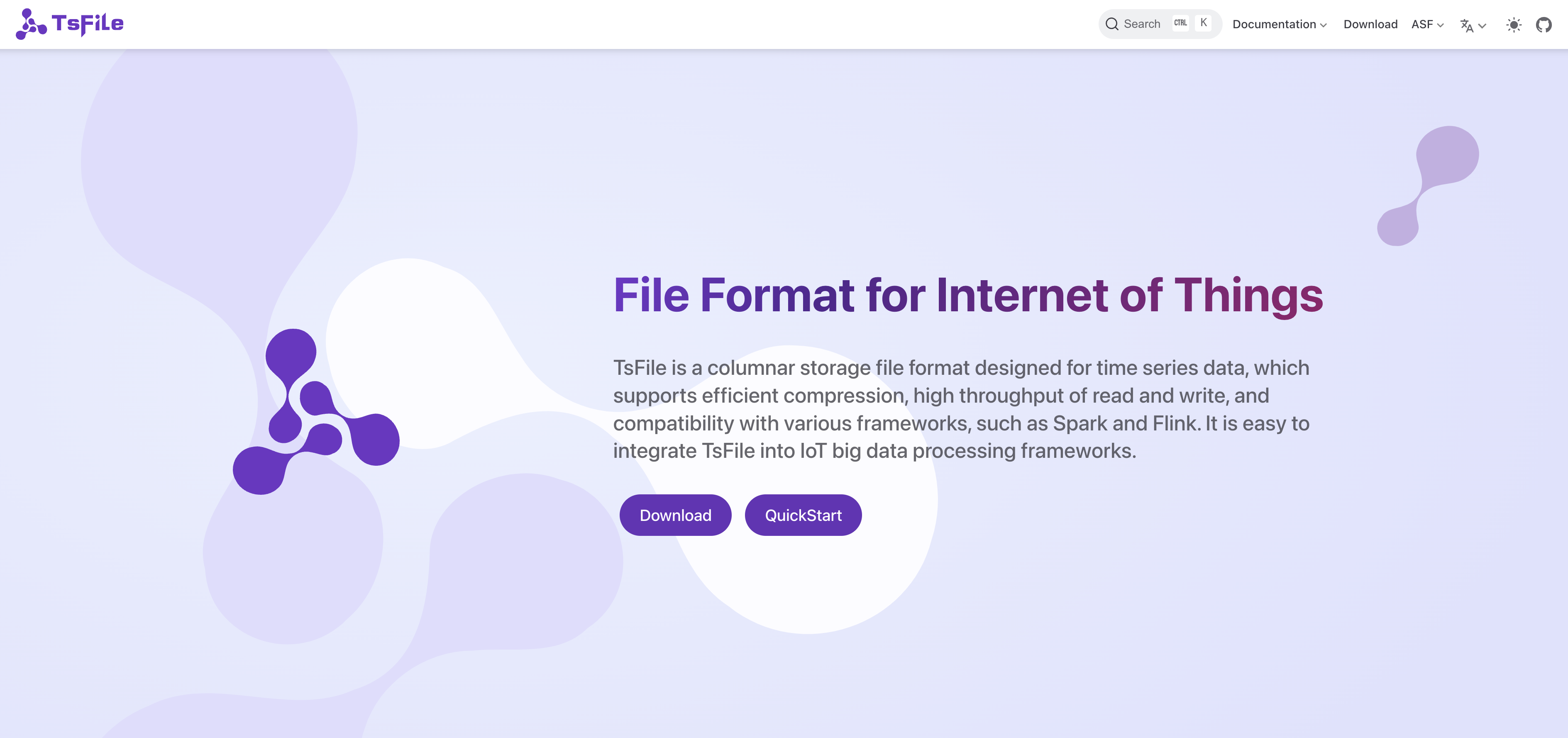

在 HDF5 的应用场景中，有不少实验数据的格式其实是时序数据，TsFile 则是专为时序数据设计的列式存储文件格式，由清华大学软件学院团队主导研发，并于 2023 年成为 Apache 顶级项目。TsFile 格式的优势为高性能、高压缩比、自解析、支持灵活的时间范围查询。
04 TsFile 与 HDF5 对比

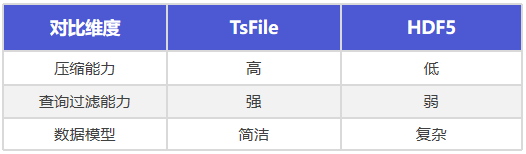

下面从不同维度对 TsFile 与 HDF5 进行详细的对比：
(1) 压缩比
(2) 查询过滤能力

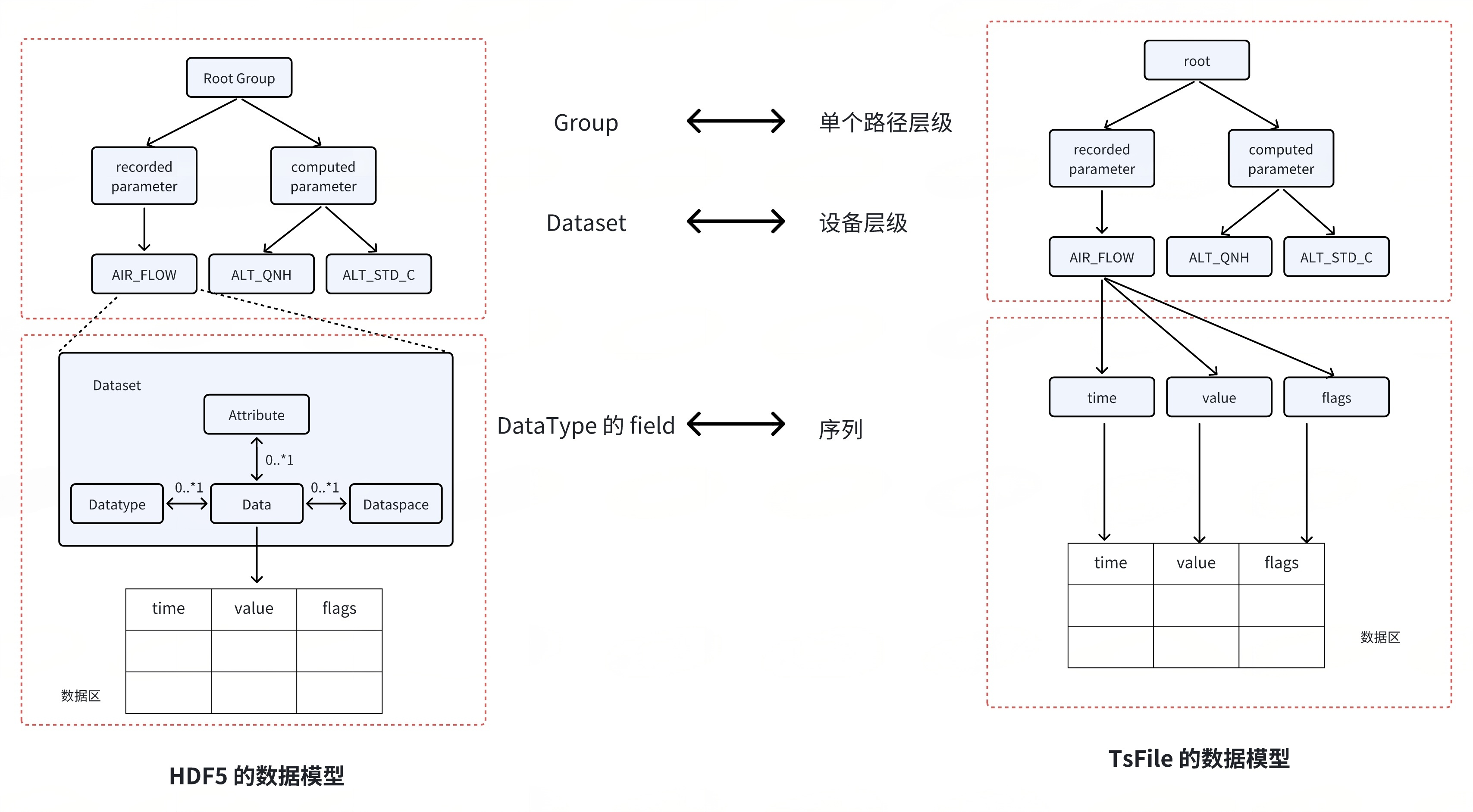

(3) 数据模型
05 使用示例对比
以下两个文件格式接口示例所使用数据的元数据信息为：在一个工厂 factory1 当中的设备 device1 上产生的数据，数据信息含有(时间 time long，值 s1 long)。
(1) TsFile 写入示例
// 创建一个名为test的 tsfile文件file.create("test.tsfile", O_WRONLY | O_CREAT | O_TRUNC, 0666);
// 创建表元数据来描述在tsfile当中的表信息auto* schema = new storage::TableSchema( "factory1", { common::ColumnSchema("id", common::STRING, common::LZ4, common::PLAIN, common::ColumnCategory::TAG), common::ColumnSchema("s1", common::INT64, common::LZ4, common::TS_2DIFF, common::ColumnCategory::FIELD), });
// 使用文件句柄和表元数据信息，创建表数据的写入器auto* writer = new storage::TsFileTableWriter(&file, schema);
// 用写入数据的元数据信息构建tablet，用于批量写入数据storage::Tablet tablet("factory1", {"id1", "s1"}, {common::STRING, common::INT64}, {common::ColumnCategory::TAG, common::ColumnCategory::FIELD}, 10);
// 遍历数据 将其组织为 tabletfor (int row = 0; row < 5; row++) { long timestamp = row; tablet.add_timestamp(row, timestamp); tablet.add_value(row, "id1", "machine1"); tablet.add_value(row, "s1", static_cast<int64_t>(row));}
// 将tablet的数据写入磁盘writer->write_table(tablet);// 将内存当中剩余的相关数据都写入磁盘writer->flush();// 关闭写入器writer->close();
复制代码
(2) HDF5 写入示例
typedef struct { long time; long s1;} Data;
// 创建一个名为test的hdf5文件，H5F_ACC_TRUNC说明如果文件已经存在，会覆盖原来的文件file_id = H5Fcreate("test.h5", H5F_ACC_TRUNC, H5P_DEFAULT, H5P_DEFAULT);
// 创建一个group挂载在rootgroup下面group_id = H5Gcreate2(file_id, "factory1", H5P_DEFAULT, H5P_DEFAULT, H5P_DEFAULT);
// 准备数据维度数组，构建dataspacehsize_t dims[1] = { (hsize_t)rows };hid_t dataspace_id = H5Screate_simple(1, dims, NULL);
// 准备数据类型，构建datatypehid_t datatype_id = H5Tcreate(H5T_COMPOUND, sizeof(Data));H5Tinsert(filetype, "time", 0, H5T_NATIVE_LONG);H5Tinsert(filetype, "s1", sizeof(long), H5T_NATIVE_LONG);
// 设置数据集的chunk块大小以及压缩信息hid_t dcpl = H5Pcreate(H5P_DATASET_CREATE);// 设置 chunk 尺寸，chunk 尺寸不能大于数据集尺寸hsize_t chunk_dims[1] = { (hsize_t)row };H5Pset_chunk(dcpl, 1, chunk_dims);// 设置 GZIP 压缩，压缩级别为1H5Pset_deflate(dcpl, 1);
// 创建一个dataset挂载在前面的“factory1”group下面dataset_id = H5Dcreate2(group_id, "machine1", datatype_id, dataspace_id, H5P_DEFAULT, dcpl, H5P_DEFAULT);
// 构建数据容器和填充数据Data *dset = (Data *)malloc(rows * sizeof(Data));for (int i = 0; i < rows; i++) { dset[i].time = static_cast<int64_t>(i); dset[i].s1 = static_cast<int64_t>(i)}
// 将数据写入到dataset当中status = H5Dwrite(dataset_id, datatype_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, dset);
// 关闭前面所创建的对象free(dset);status = H5Dclose(dataset_id);status = H5Gclose(group_id);status = H5Sclose(dataspace_id);status = H5Fclose(file_id);
复制代码
(3) TsFile 查询示例
// 使用tsfilereader来打开名为test的tsfile文件storage::TsFileReader reader;reader.open("test.tsfile");
// 指定想要查询的列名storage::ResultSet* temp_ret = nullptr;std::vector<std::string> columns;columns.emplace_back("id1");columns.emplace_back("s1");
// 指定查询的表名，查询的列，时间范围，查询结果会放置于最后的指针当中reader.query("factory1", columns, 0, 100, temp_ret);auto ret = dynamic_cast<storage::TableResultSet*>(temp_ret);
// 检查查询是否异常，并不断next获取结果bool has_next = false;while ((code = ret->next(has_next)) == common::E_OK && has_next) { std::cout << ret->get_value<Timestamp>(1) << std::endl; // 时间戳列是第1列，之后的数值列的索引号从1开始 std::cout << ret->get_value<int64_t>(1) << std::endl;}
// 关闭查询结果指针和读取器ret->close();reader.close();
复制代码
(4) HDF5 查询示例
// 打开已有的hdf文件file_id = H5Fopen("test.h5", H5F_ACC_RDONLY, H5P_DEFAULT);// 打开rootgroup下面指定名字的groupgroup_id = H5Gopen2(file_id, "factory1", H5P_DEFAULT);// 打开 factory1 这个group下面的指定名字的datasetdataset_id = H5Dopen2(group_id, "machine1", H5P_DEFAULT);// 获取dataset的datatype和dataspace，为后续准备结果容器做准备datatype_id = H5Dget_type(dataset_id);dataspace_id = H5Dget_space(dataset_id);
// 拿到dataset的维度信息int ndims = H5Sget_simple_extent_ndims(dataspace_id);H5Sget_simple_extent_dims(dataspace_id, dims, NULL);
// 根据维度信息构建结果数组容器int rows = (int)dims[0];Data *dset = (Data *)malloc(rows * sizeof(Data));
// 根据维度信息和数据类型，从dataset当中读取出结果status = H5Dread(dataset_id, filetype, H5S_ALL, H5S_ALL, H5P_DEFAULT, dset);
// 遍历输出所有数据for (int i = 0; i < rows; i++) { printf("Row %d: time: %ld, s1: %ld", i, dset[i].time, dset[i].value);}
// 关闭所有打开的资源free(dset);status = H5Dclose(dataset_id);status = H5Gclose(group_id);status = H5Sclose(dataspace_id);status = H5Fclose(file_id);
复制代码
(5) 接口对比
写入方面
由于 TsFile 的数据逻辑结构是二维的 table，因此构建 writer 仅需 table 的名字以及列的数据类型信息。
而 HDF5 的最底层的数据逻辑结构是 dataset，其支持复杂数据类型以及多维数据，在构建的时候，需要数据的维度信息以及复杂数据类型信息。
TsFile 需要将数据组织为其独有的 tablet 结构，其中会将时间列数据进行单独的组织，从而实现数据的批量写入。
而 HDF5 当中则是将数据组织为多维数组，所有的数据类型都是一视同仁的，其接口内部会根据数组当中的偏移量直接将数据序列化到磁盘。
查询方面
HDF5 当中更加确切的描述为数据的读取，因为其读取是一个 chunk 的数据或者全部数据，数据的处理工作则是与 HDF5 分离。
相比之下，TsFile 所支持的是一种数据查询的工作，在数据获取上是并不全量的读取，而是可以支持仅读取一个 table 当中的部分列数据，同时还支持对读取的列数据进行时间戳或者数值的过滤，这种过滤下推到文件层级，可以有效的减少传输的数据流量。
由于 TsFile 的结构固定为二维的 table，所以仅需获取列的数据类型就可以完成读取的准备工作，同时，TsFile 的数据按批获取的，对于较大数据量的读取工作，可以大大减轻内存的负载。
相比之下，HDF5 的 dataset 由于维度和数据类型相对较为复杂，需要根据维度和类型准备好数据结果的数组容器，才能开展数据的读取。在数据的读取上，HDF5 会将数据一次读取到内存当中，在全量读取上可能会有更好的表现，但是也造成了短时内存负载较高，需要更多的内存资源才能完成相同的数据读取工作。
06 应用案例

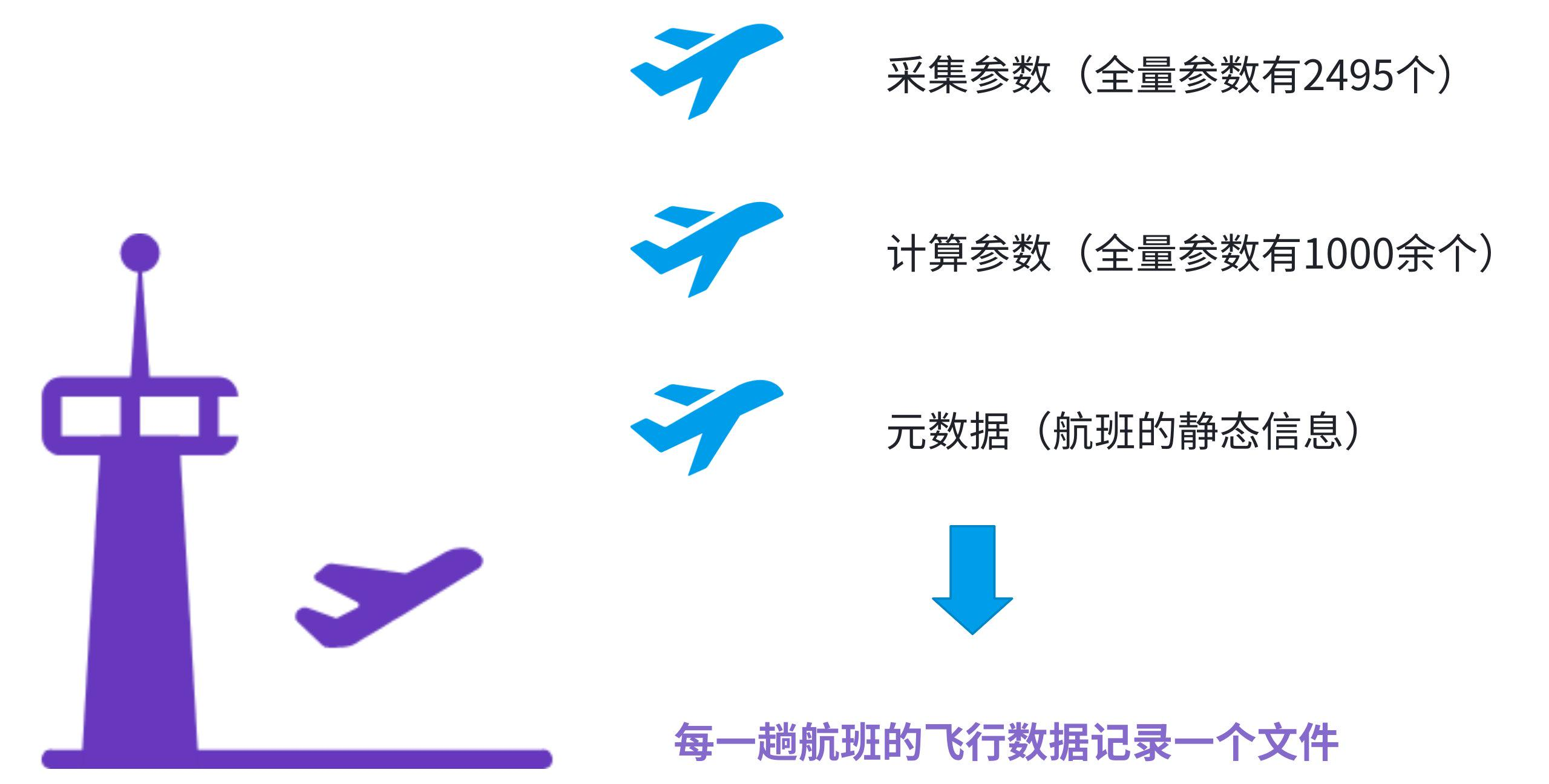

在某航空项目中，数据主要来源于飞机上的传感器。每年大约有上千次飞行，每次飞行约有三到四千个传感器，这些传感器采集了多种类型的参数，每个参数的采样频率和数据长度各不相同。
由于数据量庞大，对存储空间的要求也相应较高。在 HDF5 文件格式中，数据采用组（Group）和数据集（Dataset）的树形结构进行组织，支持通过属性（Attribute）存储元数据。每个参数都单独存储为一个数据集，每个数据集是一个二维表格，包含时间列（time）和值列（value）。HDF5 采用多级 B+树结构，每个组到其所有子组或数据集的映射通过一个 B+ 树记录。
在专为时序数据设计的 TsFile 文件格式中，数据按“设备-测点”的树形结构组织，同一设备的所有测点数据在文件中连续存储，并支持列式压缩。其索引结构为两级 B 树，从根节点到设备，再到时间序列。TsFile 将时间戳（time）和值（value）整合在单个文件中，无需分离存储时间和值列，通过内置索引支持快速数据检索。
在实际应用中，真实飞参数据在 TsFile 格式中的写入和查询性能均优于 HDF5 格式，且相同数据集存储在 HDF5 中压缩后约为 18TB，而在 TsFile 中压缩后仅为 2.2TB。在默认配置下，TsFile 的大小仅为 HDF5 的 14.31%，即 TsFile 的压缩率是 HDF5 的 8 倍。
07 结语
TsFile 在时序模型、编码压缩、查询过滤能力等方面具备优势，且 TsFile 的使用代码也更为简洁，大大降低了学习成本，提升了开发效率，这使得 TsFile 成为处理大规模时间序列数据的理想选择之一。
目前，Apache TsFile 已成为继时序数据库 Apache IoTDB 之后，Apache 时序数据领域第二个 Top-Level 项目，并已在 GitHub 开源：https://github.com/apache/tsfile。我们诚邀更多朋友参与试用，并提供宝贵意见！
