Arthas profiler（使用async-profiler对应用采样，生成火焰图）

@[toc]

二、命令列表

2.4 profiler（使用 async-profiler 对应用采样，生成火焰图）

使用场景：
profiler 命令支持生成应用热点的火焰图。本质上是通过不断的采样，然后把收集到的采样结果生成火焰图。

提示
使用async-profiler在新窗口打开生成火焰图

火焰图的含义：

火焰图是基于 perf 结果产生的 SVG 图片，用来展示 CPU 的调用栈。

y 轴表示调用栈，每一层都是一个函数。调用栈越深，火焰就越高，顶部就是正在执行的函数，下方都是它的父函数。

x 轴表示抽样数，如果一个函数在 x 轴占据的宽度越宽，就表示它被抽到的次数多，即执行的时间长。注意，x 轴不代表时间，而是所有的调用栈合并后，按字母顺序排列的。

火焰图就是看顶层的哪个函数占据的宽度最大。只要有"平顶"（plateaus），就表示该函数可能存在性能问题。

颜色没有特殊含义，因为火焰图表示的是 CPU 的繁忙程度，所以一般选择暖色调。

注意：生成的火焰图要从 linux 服务器下载到本地然后才能打开，而不是浏览器直接输入 IP:端口去打开，那样无效。

profiler 命令支持生成应用热点的火焰图。本质上是通过不断的采样，然后把收集到的采样结果生成火焰图。

profiler 命令基本运行结构是： profiler action [actionArg]

复制代码

profiler 命令的格式基本与上游项目 async-profiler在新窗口打开保持一致，详细的使用方式可参考上游项目的 README、Github Disscussions 以及其他文档资料。

参数说明：

常用命令：

启动profiler，默认情况下，生成的是 cpu 的火焰图，即 event 为cpu。可以用--event参数指定其他性能分析模式，见下文。

  $ profiler start  Started [cpu] profiling

复制代码

显示支持的事件

  profiler list

复制代码

获取已采集的sample的数量

  $ profiler getSamples  23

复制代码

查看profiler状态(可以查看当前profiler在采样哪种event和采样时间。)

  $ profiler status  [cpu] profiling is running for 4 seconds

复制代码

停止profiler，并同步生成文件（默认在工作目录下的arthas-output目录。）

  $ profiler stop  profiler output file: /tmp/demo/arthas-output/20240919-155147.svg

复制代码

通过 --file参数来指定输出结果路径，在--file参数指定的文件名后缀为 html 或 jfr 时，文件格式可以被推断出来。比如--file /tmp/result.html 将自动生成火焰图。

  # 指定生成的文件名以及路径  profiler stop --file /tmp/result.svg

复制代码

可以用--format指定生成格式，默认情况下，结果是 Flame Graph 格式的 html 文件，也可以用 -o 或 --format 参数指定其他内容格式，包括 flat、traces、collapsed、flamegraph、tree、jfr。

  profiler stop --format html

复制代码

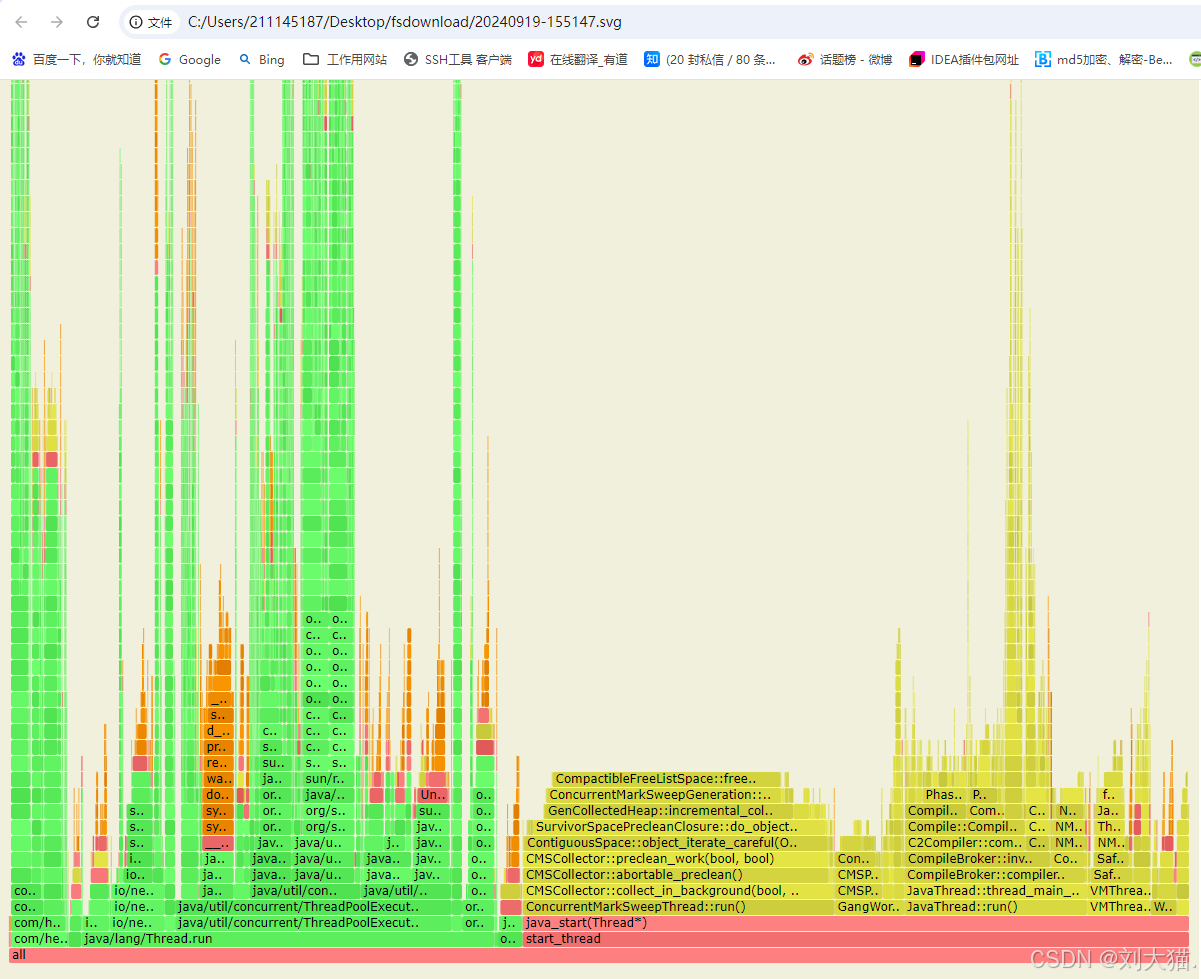

生成的图

profiler 支持的 events

在不同的平台，不同的 OS 下面，支持的 events 各有不同。比如在 macos 下面：

$ profiler listBasic events:  cpu  alloc  lock  wall  itimer

复制代码

在 linux 下面

$ profiler listBasic events:  cpu  alloc  lock  wall  itimerJava method calls:  ClassName.methodNamePerf events:  page-faults  context-switches  cycles  instructions  cache-references  cache-misses  branch-instructions  branch-misses  bus-cycles  L1-dcache-load-misses  LLC-load-misses  dTLB-load-misses  rNNN  pmu/event-descriptor/  mem:breakpoint  trace:tracepoint  kprobe:func  uprobe:path
