HyperWorks 基础培训教程：批处理网格划分

批处理网格划分流程

HyperWorks 一个典型的 BatchMesher 作业由以下环节组成：

(1) 设置网格类型（Mesh Type）：

在 Configuration Tab 面板下，选择已有的质量标准文件（Criteria File）以及 BatchMesher 参数文件（Parameter File），构建网格类型。或通过点击 Add Entry 图标（ ）, 创建一个新的网格类型。

(2) 选取零部件几何模型：

在 Batch Mesh 面板下，指定几何模型源文件夹（Geometry Source File Directory），并通过点击 Select Files 图标（ ），导入零部件几何。

(3) 为每一个零部件模型指定各自的网格类型（Mesh Type）：

所有在上一步中导入的零部件几何模型都会出现在几何文件列表（Geometry File）中。同一零部件模型可重复添加到几何文件列表中，使用不同的网格类型划分网格。

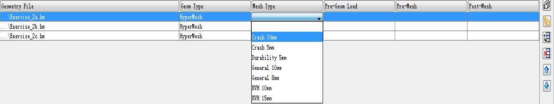

针对每个零部件几何模型，在其对应的下拉式菜单中指定网格类型，如图 3-40 所示：

图 3-40 Mesh Type 网格类型

HyperWorks 中通过在 Mesh Type 上右键单击，并选择 Propagate Up 或 Propagate Down，可以对多个零部件一次性的指定同样的网格类型。此外，网格类型下拉式菜单中提供了空白选项，可以选择将网格类型设置暂时留白，在后续工作中再进行选择。

(4) 选择输出文件夹（Output Directory）：

在用户界面中指定输出文件夹。如果未指定输出文件夹，BatchMesher 默认把作业结果文件输出在几何模型源文件夹中。

(5) 递交作业：

点击 Submit 按钮，向 BatchMesher 递交作业。

(6) 进行作业监控：

递交作业完成后，BatchMesher 将自动转到 Run Status Tab（作业监控面板），对正在进行的 BatchMesher 作业进度及状态进行查询。每一个 BatchMesher 作业都拥有其专门的结果文件存储文件夹，您可以在作业监控面板下看到各文件夹名称及路径。

通过 Details 按钮，可以对每个作业的执行状态技术细节进行查询。一个作业内可能包含若干个零部件的 Batch Mesh 工作。各零部件在作业执行过程中，可能处于以下四种状态：

l 执行中（Working）

l 队列中（Pending）

l 休眠中（Waiting）

l 执行结束（Done）

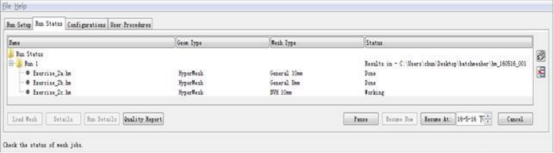

如图 3-41 所示：

图 3-41 作业监控面板

在作业监控环节，可以通过 Pause 功能，暂停某个零部件的 Batch Mesh 工作，或通过 Cancel 功能，撤销一个已递交的零部件 Batch Mesh 请求。

所有关于作业监控及执行结果方面的信息，都将在输入文件夹中以文件名 run_result.txt 进行存储。
