【架构师训练营 - 第一课】食堂就餐卡系统设计

用户头像
少平
关注
发布于: 2020 年 06 月 10 日

1 设计概述

设计一个食堂就餐卡系统,其功能如下:



  • 系统中每个消费者都有一张卡,在管理中心注册缴费,卡内记着消费者的身份、余额。

  • 使用时将卡插入收款机则显示卡上金额,服务员按收款机上数字键,收款机自动计算并显示消费额及余额。

  • 管理中心的管理员监视每一笔消费,可打印出消费情况的相关统计数据。



2 系统部署图与整体设计

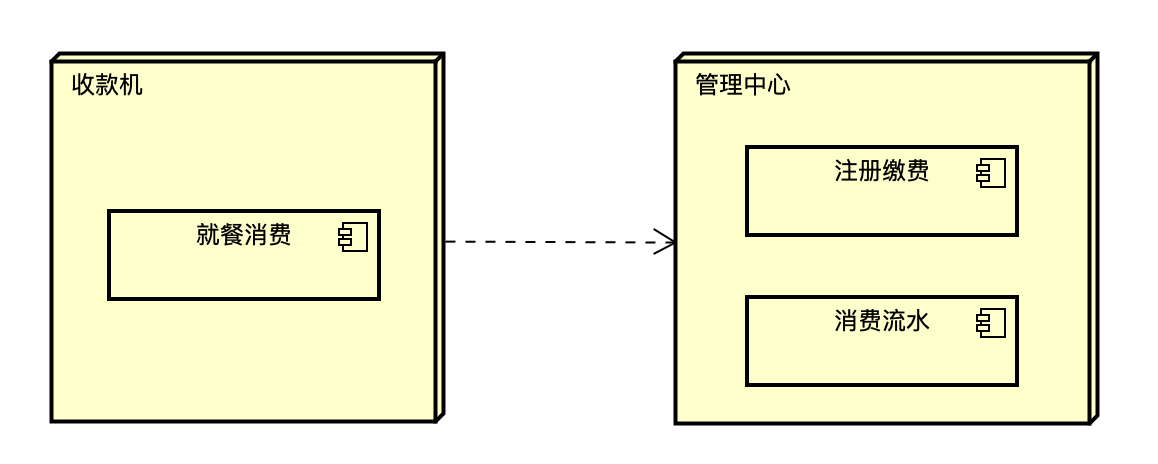

2.1 部署图

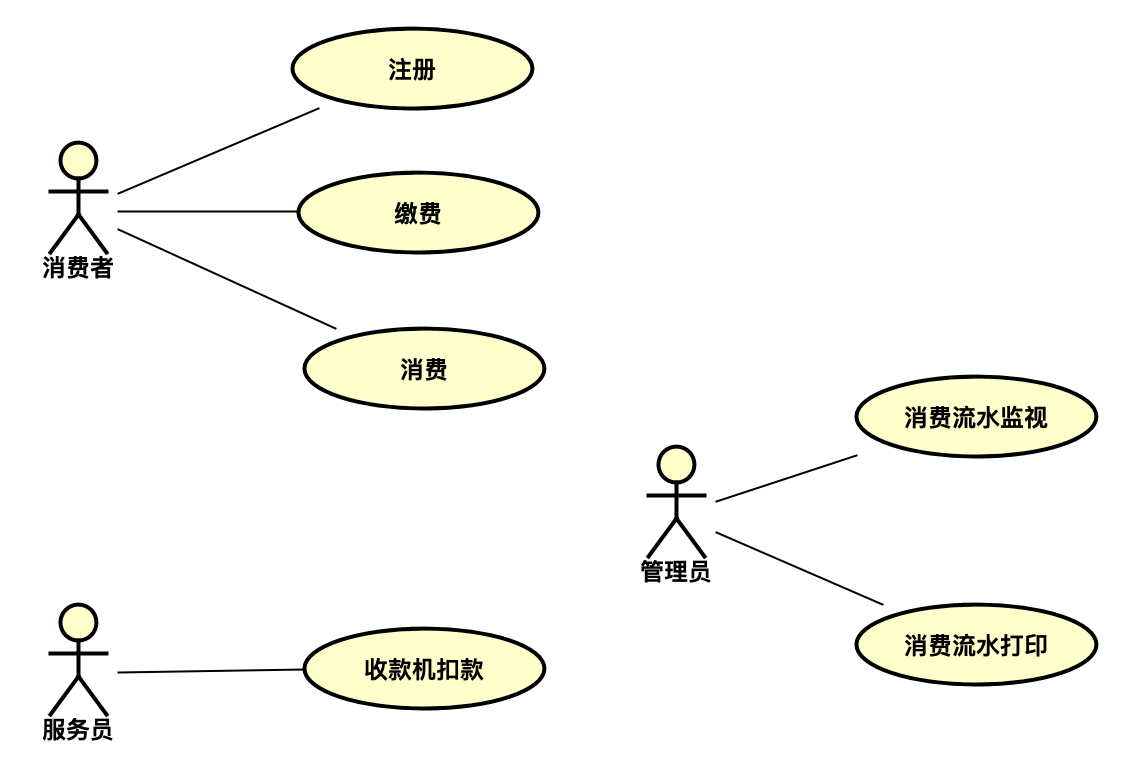

2.2 用例图



3 系统设计

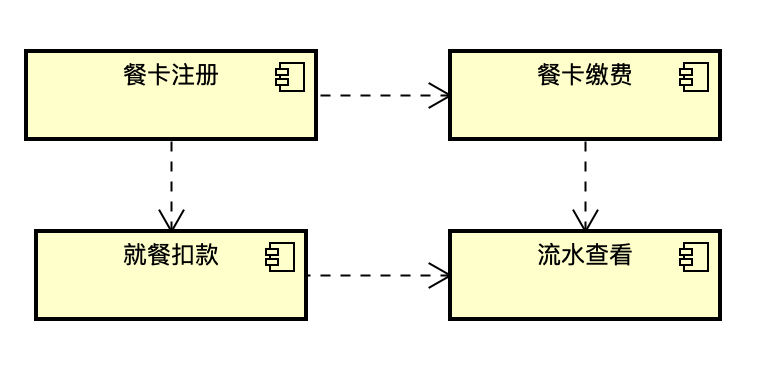

3.1 组件图

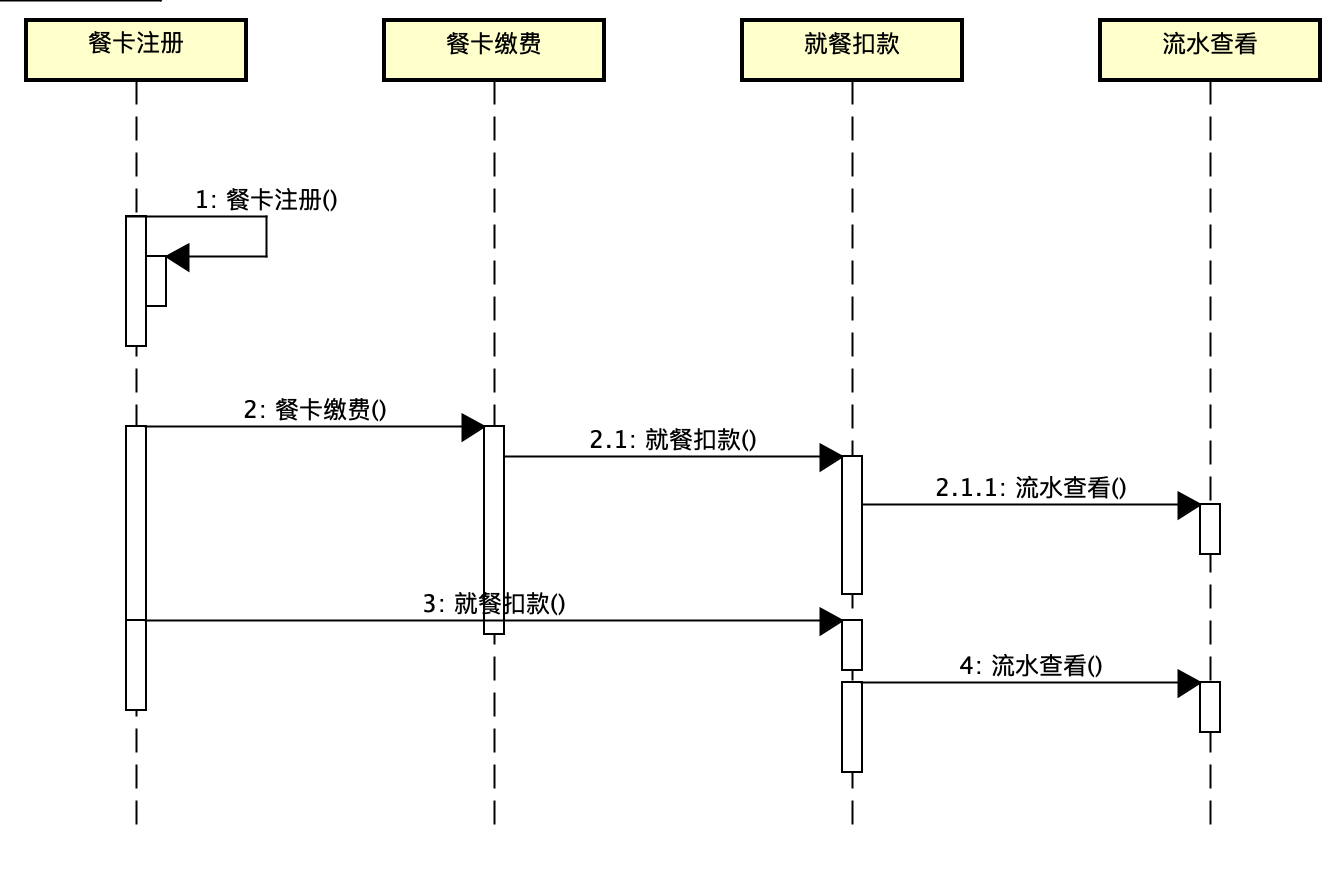

3.2 组件时序图
