为什么要引入多模态？
现实痛点：合同、论文、产品手册中，50%关键信息藏在图表里（如论文实验数据、财报统计图）
传统局限：纯文本 RAG 处理 PDF 时，图片=空白，表格=乱码（全靠 OCR 硬扛，效果看命💔）
解法：引入多模态大模型（MLLM），让 AI 像人类一样图文协同理解
基本原理
多模态智能 = 特征编码 ⊕ 语义对齐 ⊕ 语言推理 ⊕ 代表跨模态融合运算符

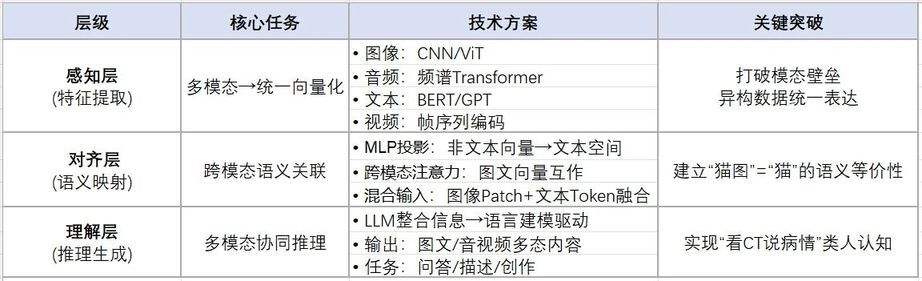

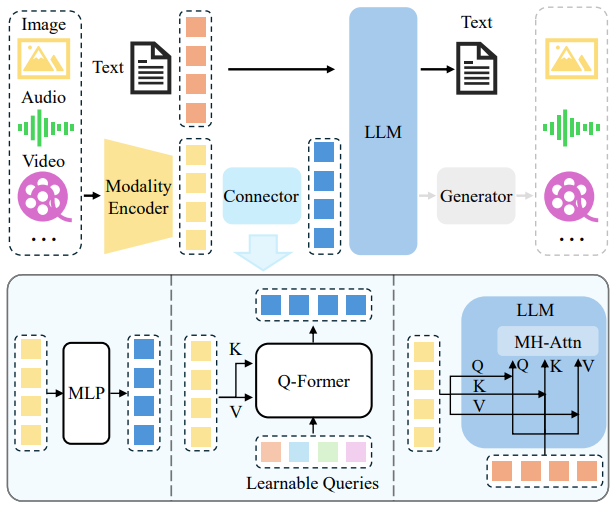

模型架构
🎨 模态编码器（Modality Encoder）
作用：将不同模态的数据（如图像、音频、视频、文本）转为向量表示（embedding）
特点：每种模态使用专门模型编码🖼️ 图像：CNN / ViT🔊 音频：语音模型（如 Whisper）📝 文本：语言模型（如 BERT / T5）
🔗 连接器（Connector）
作用：将非文本模态的向量，对齐到文本 embedding 的语义空间，解决“语义壁垒”问题
常见连接方式：
🔁 MLP 映射：简单高效，常用于基础场景
🔍 Cross-Attention 映射：复杂任务下模态间深度交互的利器
🧩 模型内部融合：将图像 patch 和文本 token 混合输入，底层结构级融合（如 Flamingo、BLIP 模型）
💬 语言模型（LLM）
作用：接收已对齐的统一向量，完成理解和生成任务
能力体现：🤖 图文问答🧾 多模态总结💡 推理与生成

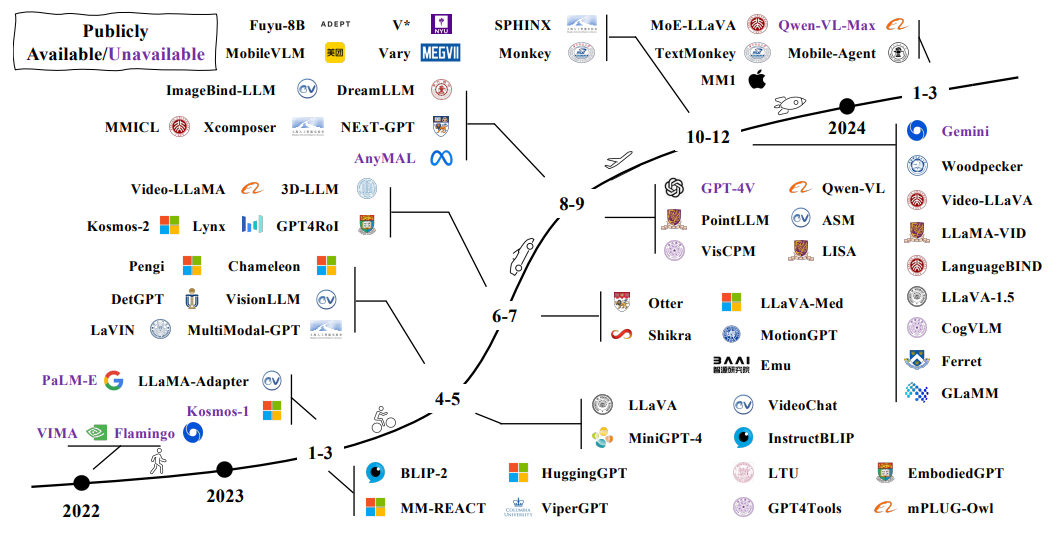

主流开源模型
🎯 判别式范式（Discriminative Paradigm）：以 CLIP 为代表，侧重于学习图文匹配与对齐，主要用于图像分类、检索等任务；
🧙♂️ 生成式范式（Generative Paradigm）：以 OFA、VL-T5、Flamingo 等为代表，强调跨模态生成，如图像描述、视觉问答等。
在 LazyLLM 中使用多模态大模型
代码实现

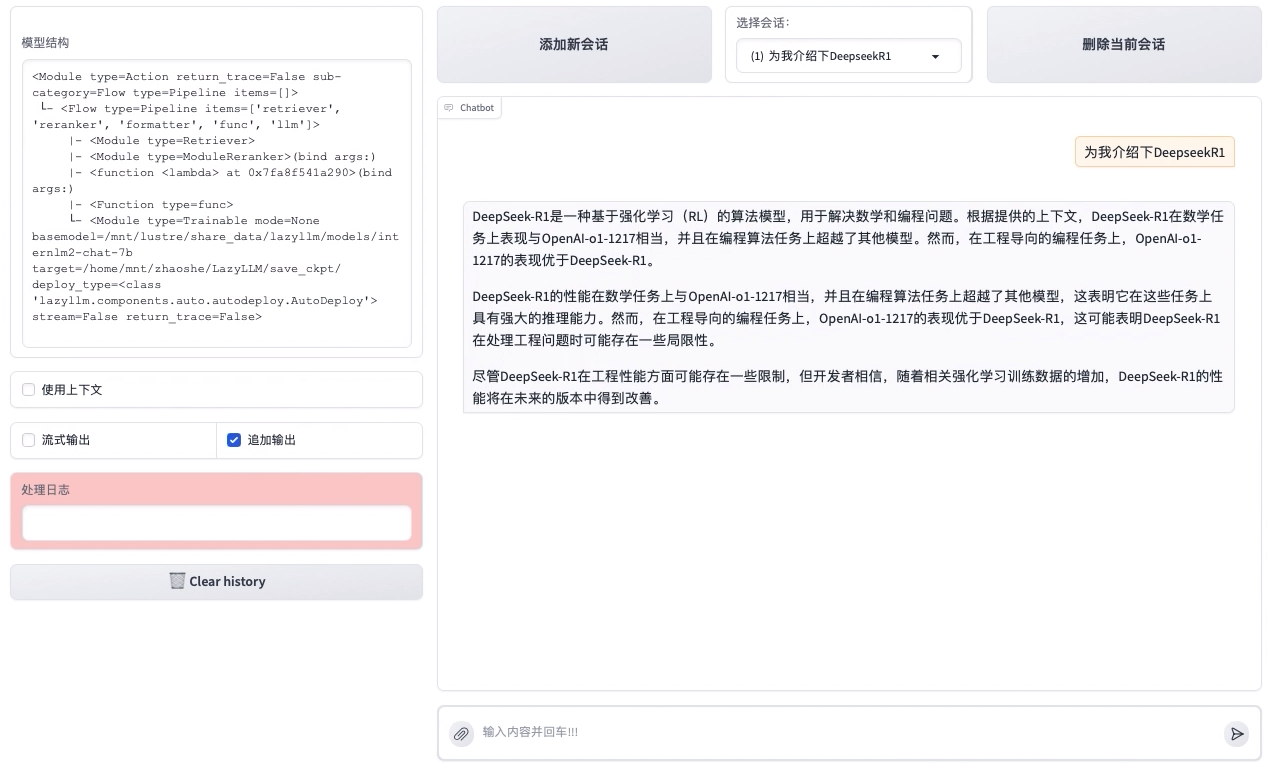

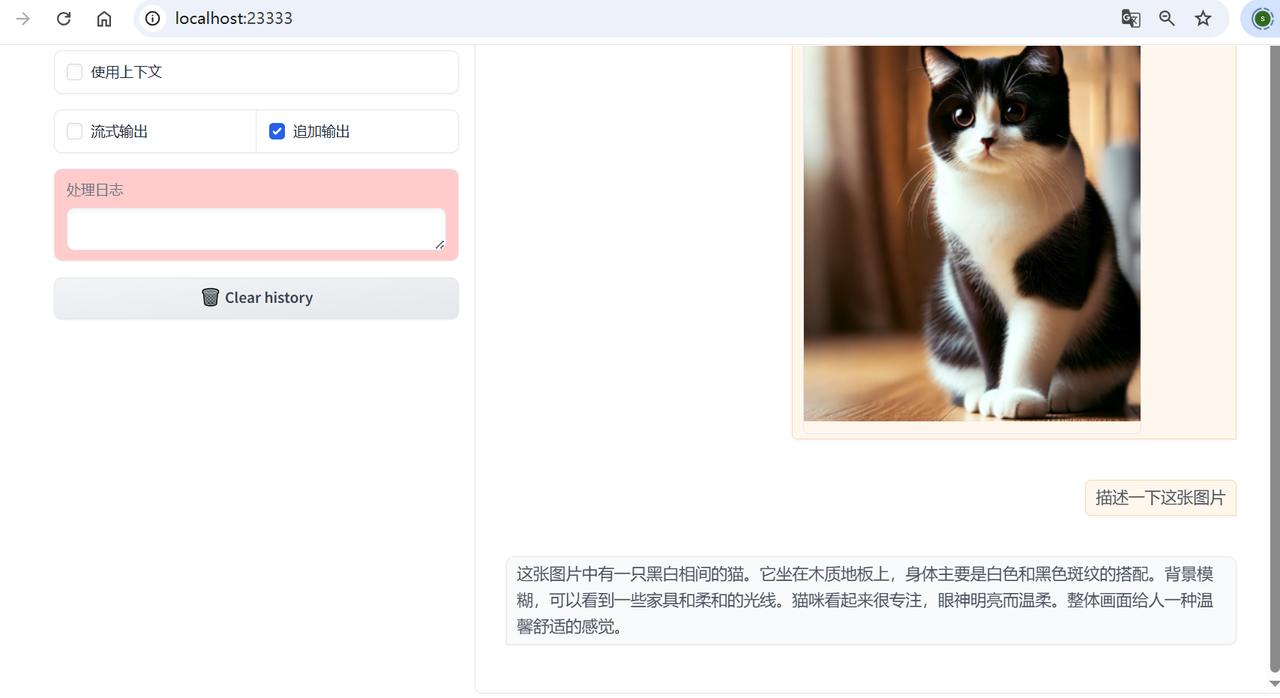

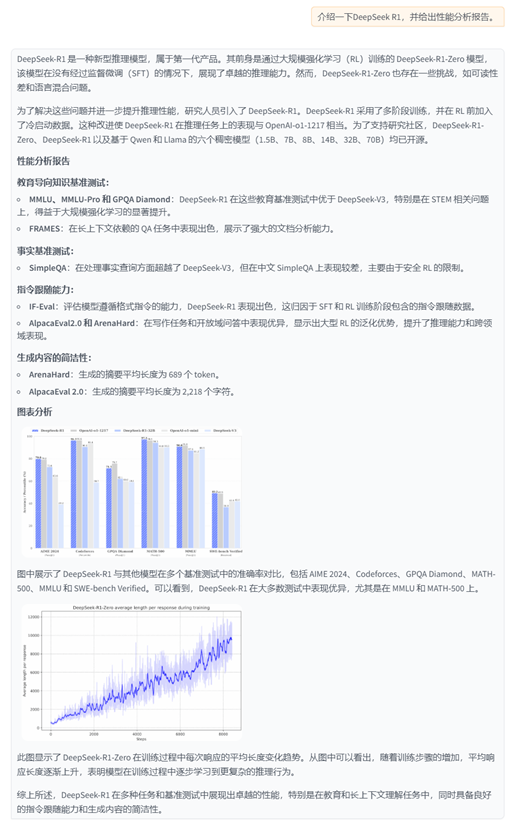

效果展示
多模态 RAG 揭秘

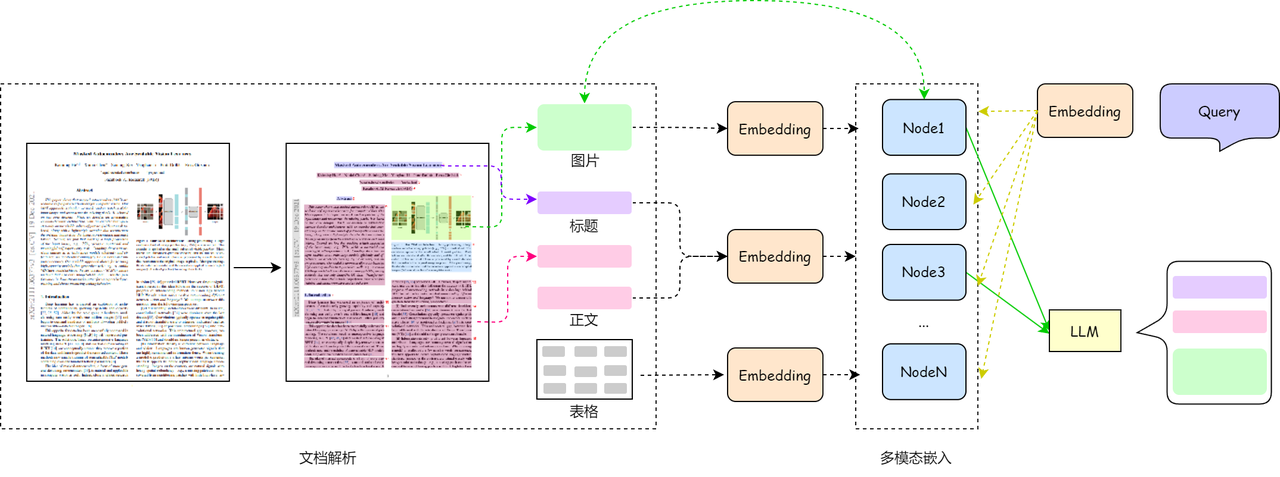

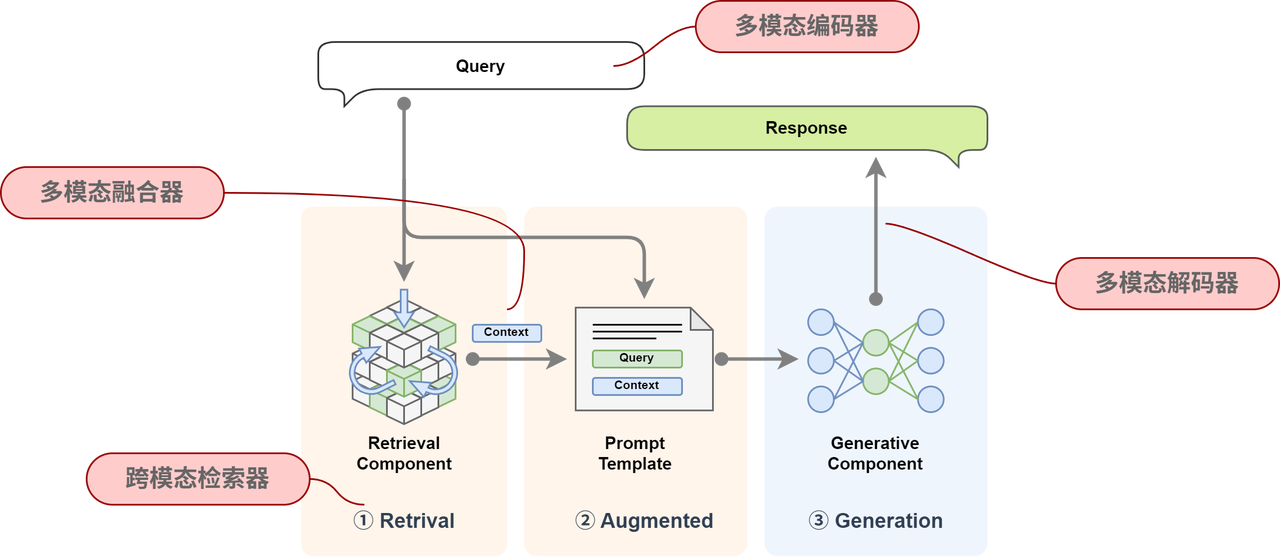

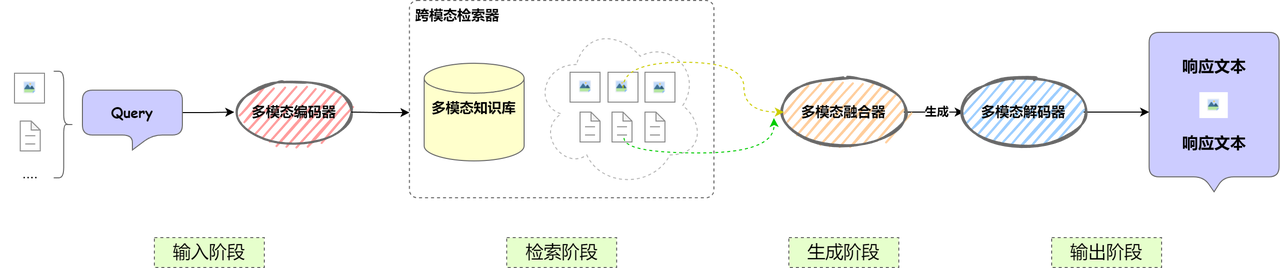

整体架构
🧩 修改的模块包括：
检索模块：原本仅支持文本检索，现在需要扩展为支持多模态检索，例如图像、音频等信息的索引和匹配。
生成模块：原始 RAG 仅针对文本生成，现在需要扩展支持多模态输出，如文本结合图像、音频的生成能力。

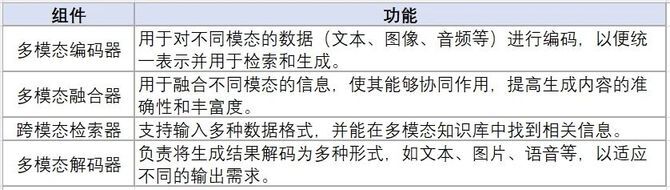

核心组件
🌉 在原有组件上新增以下组件：
基于 PDF 文档的多模态 RAG
基于 OCR 文档解析的图文 RAG 系统流程包括文档解析、多模态嵌入以及查询与生成三个关键步骤。
文档解析
1️⃣ PDF 是啥？
一种跨平台、排版固定的文档格式，支持文本、图片、表单、视频等内容，广泛用于办公和学术场景。
2️⃣ 两种常见 PDF 类型：
机器生成型：内容可选中、可搜索，适合直接用工具解析。
扫描生成型：本质是图片，需 OCR 技术识别文字。
3️⃣ 怎么解析？
机器 PDF：可用
pdfminer、pdfplumber等 Python 工具提取结构化文本、表格等信息。扫描 PDF：需用 OCR 工具（如 Tesseract、PaddleOCR）识别文字，复杂场景可用 LayoutLM 等深度模型提升识别效果。
4️⃣ 结构保留也很重要：
仅提取文本远远不够，文档的段落结构、标题层级、表格排版等信息对语义理解同样关键，因此还需要布局分析（如使用 LayoutLM 等模型）。
5️⃣ 推荐工具：magic-pdf
集成了文本提取、结构恢复、表格/公式分析等功能，一站式解析 PDF，为多模态理解打好基础。
多模态嵌入

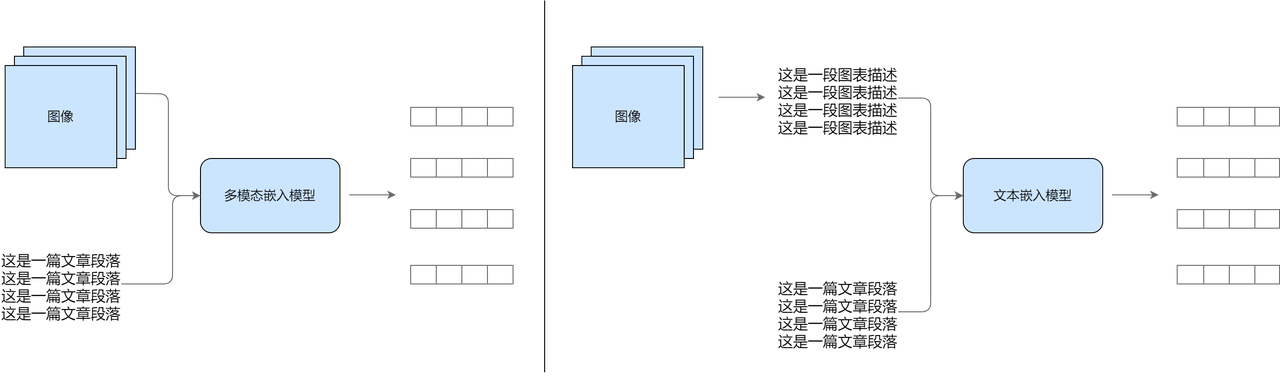

左侧为利用多模态模型进行映射方法，右侧为统一数据模态后进行向量嵌入方法
1️⃣ 直接嵌入统一空间
用多模态模型（如 CLIP、VisualBERT）将图像、文本一同编码进同一个向量空间，实现语义对齐。适用于图文结合的检索和生成任务，保留原始模态信息更完整。
2️⃣ 先转文本再嵌入
图像、表格等非文本内容先转成文本（比如描述语句或结构化语言），再用文本嵌入模型处理。可复用成熟文本工具，但可能损失部分细节。
两者选择取决于：
想保留原始信息 → 用第一种；
侧重统一处理流程 → 选第二种。
无论哪种方式，都可与文本 RAG 兼容，修改入库流程即可实现最基础的多模态 RAG。
🖼️ 图片自动生成问答对
借助如 InternVL-Chat 这样的多模态大模型，图片中的关键信息（标题、数据、趋势等）可被自动提取，并生成相关问题与答案，帮助系统理解图像内容、补足文档信息。比如看图秒懂论文结论，不再靠猜。

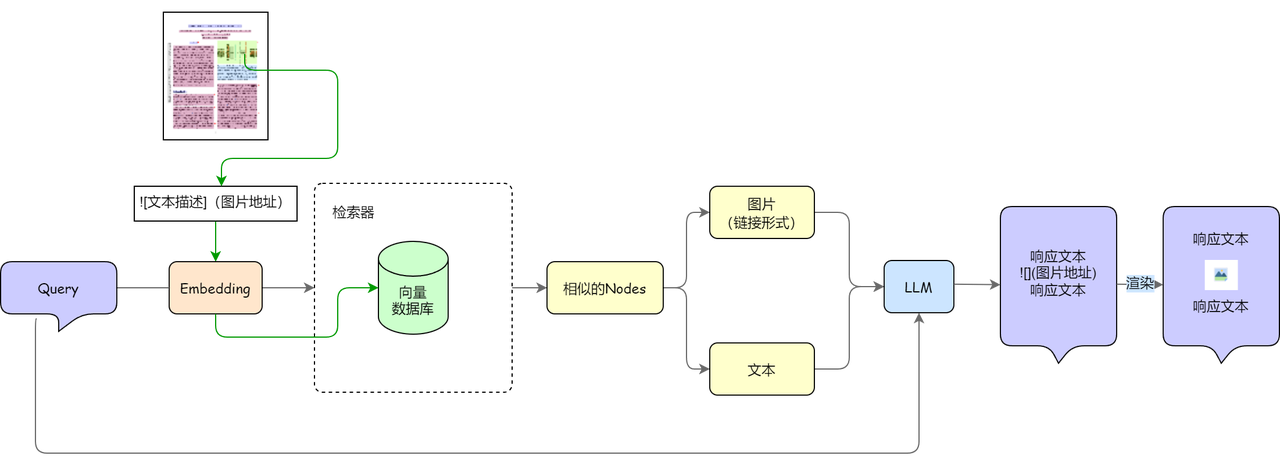

生成图文并茂的响应
图表格式化保存：解析文档时提取图像及其描述，并以 Markdown 格式保存（如：），方便后续展示。
节点类型分类：检索返回结果后，识别哪些是图像节点，为生成环节做好准备（例如生成图像相关内容或链接）。
提示词优化：在生成答案时，加入指令提示大模型：如果涉及图像内容，需输出对应链接和解释说明。

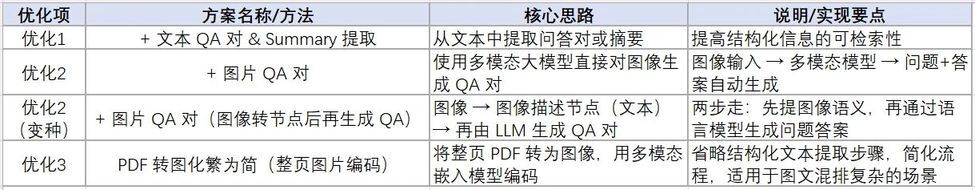

多模态内容向量化效果优化技巧
文本补全：结合图像标题与注解等文本信息

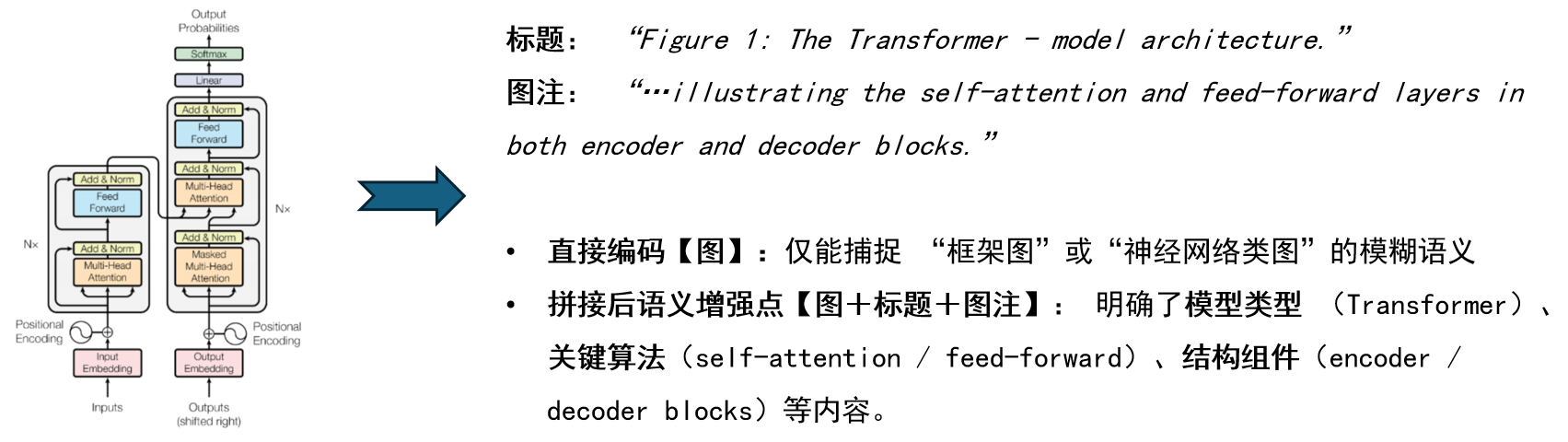

策略：将图像描述 + 标题 + 图注 拼接后，送入联合编码模型（如 CLIP）统一向量化。
示例及效果：
结构化生成：预先从多模态数据中提取 QA 对
策略：用 OCR、图像解析等提取关键信息；调用大模型生成 QA 对或摘要，补充至向量库。
示例：
效果：
优化前：直接编码仅会得到“图表”、“数值”等粗糙标签。
优化后：如 KPI 图表，通过自动生成 Q&A（“哪个月销售最高？”）能显著增强对图像数据的查询和理解能力。

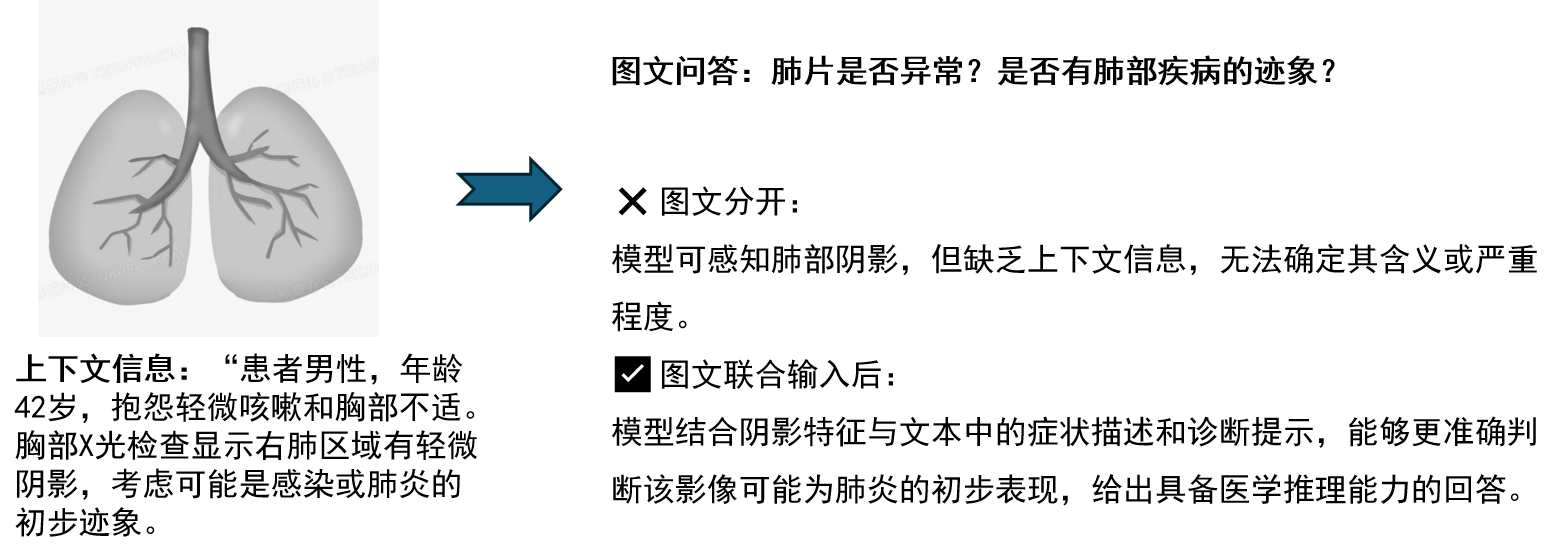

上下文增强：将上下文一同编码
策略：图像与所在段落/句子拼接编码，使用多模态模型联合处理。
示例及效果：
微调多模态模型：提升模型在特定多模态领域内的适应能力
实践举例：
评测：
测试示例：
微调前：
微调后：
效果：

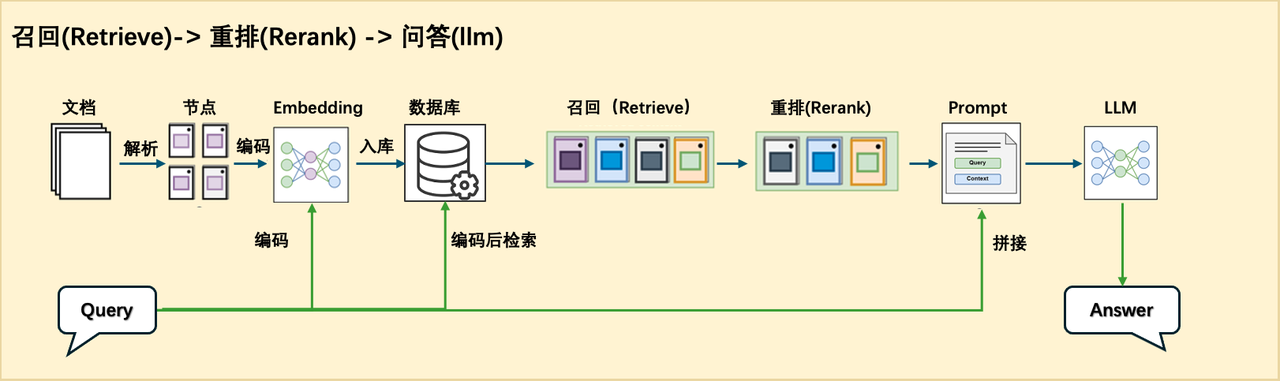

传统 RAG 的论文系统
How — 实施步骤
Step 1：数据准备
Step 2：数据处理及组件搭建
Step 3：应用的流程编排
Step 4：代码调试
Step 5：效果校验
Step 6：体验效果是否符合要求，不符合要求就返回步骤三进行迭代优化。
实践举例
代码实现

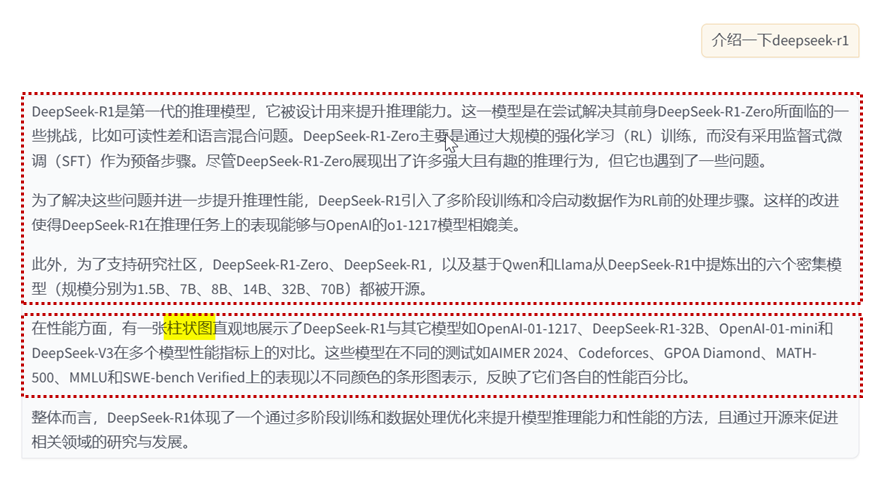

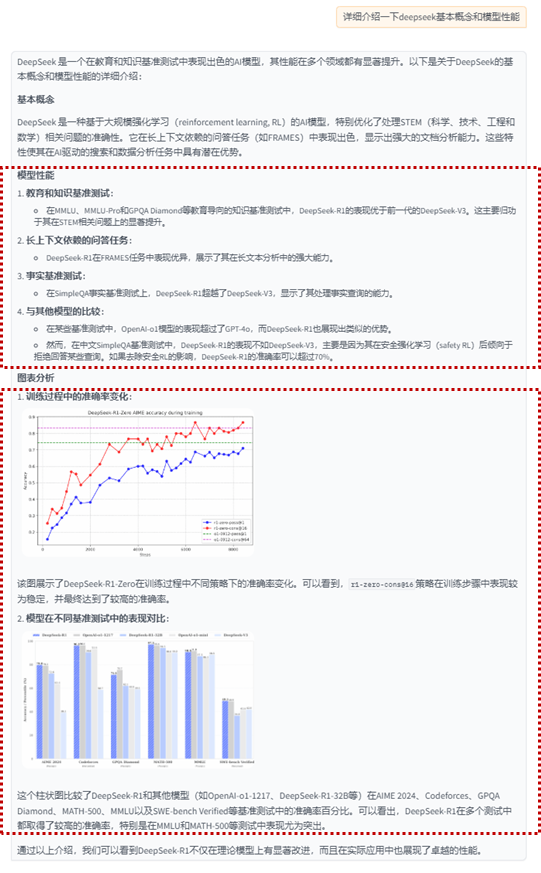

效果展示：
朴素多模态 RAG 的论文系统

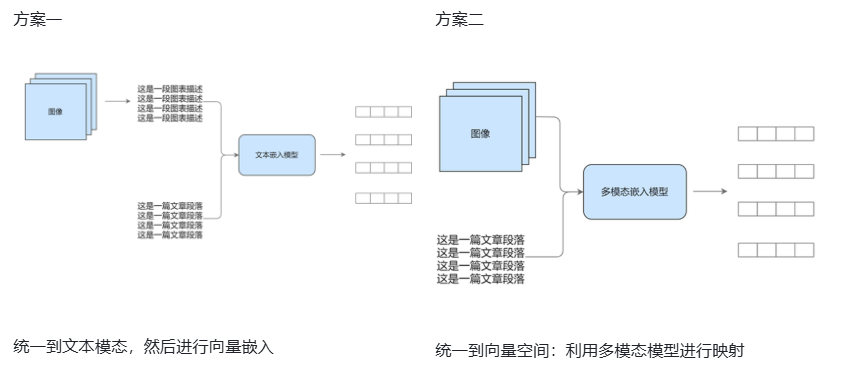

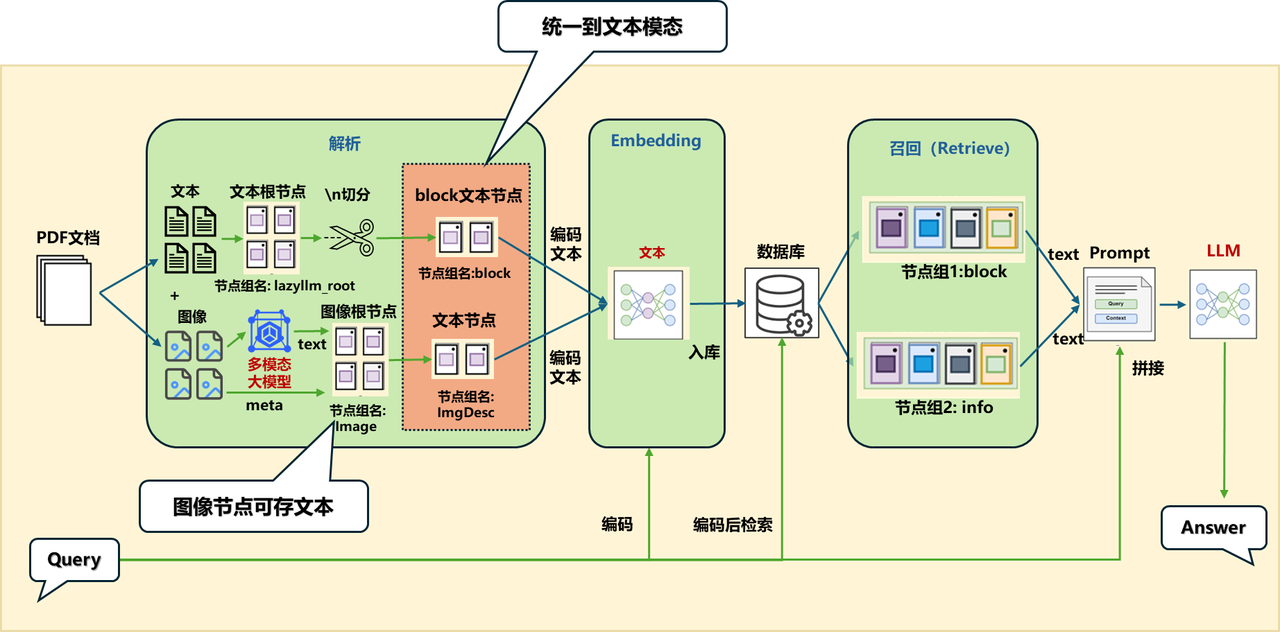

方案 1：统一到文本模态
ImageDocNode 节点构建
代码实现：
效果展示：

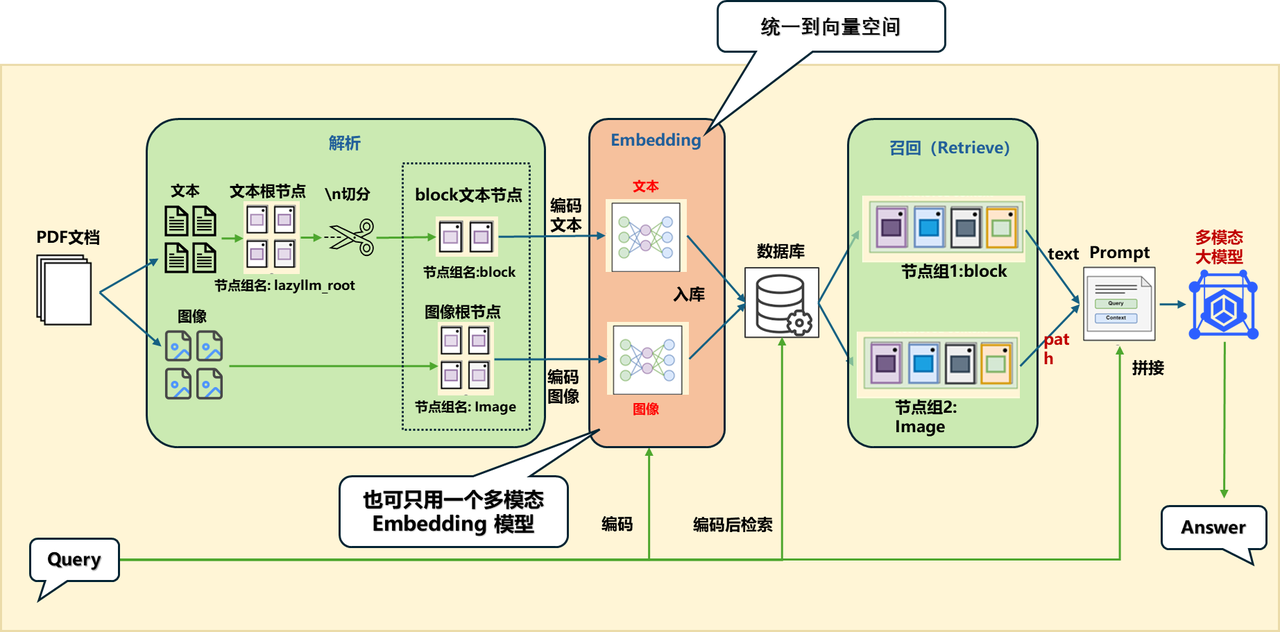

方案 2：统一到向量空间
统一到向量空间的两种方案：
方案 A：不同模态用对应的 embedding（下面展示为该方案的具体实现✅）：文本：用文本的 embedding 图像：用图像的 embedding
方案 B：用多模态 embedding：图文都用同一个 embedding
代码实现
效果展示
效果优化

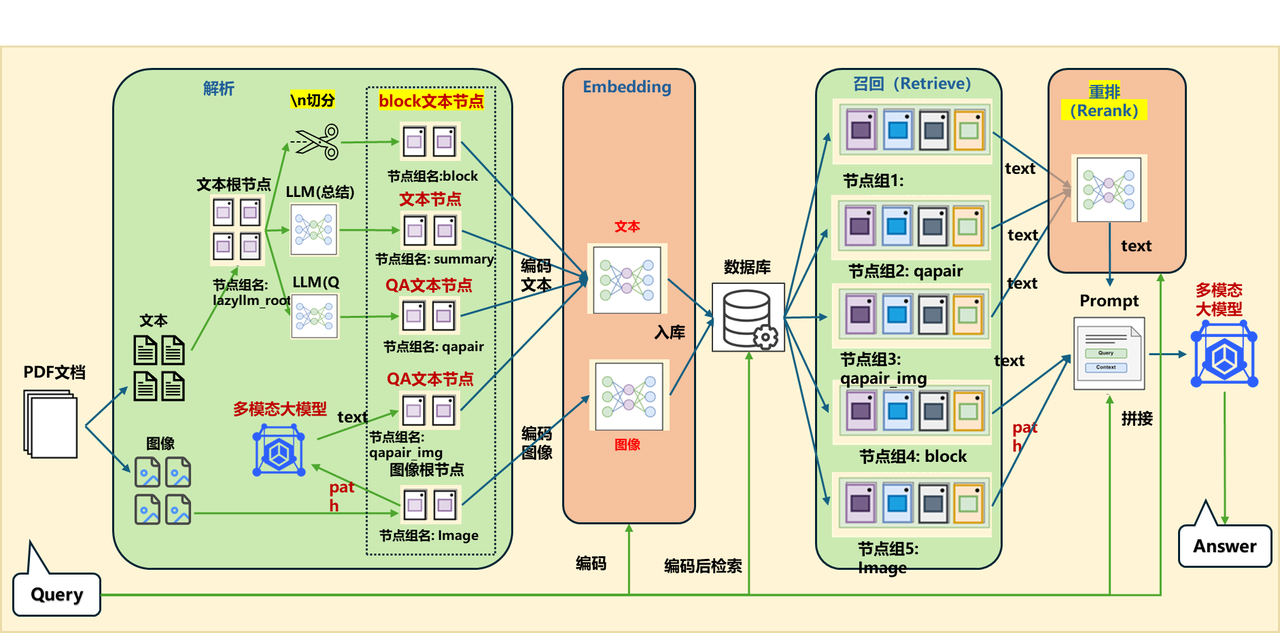

综合方案
代码实现
效果展示
召回内容
Image 节点组召回内容
