TEM on 腾讯云安装指南

1. 试用安装

安装应用

报名活动：https://forms.pingcap.com/f/tem-trial-use-event ，进群获取 TEM 腾讯云试用链接

配置安装参数

配置注意事项：

需要提前规划好 VPC 子网及 CIDR，网段必须以 192、172、10 开头，网络 ID 的位数为 17 ~ 27，且不能与 VPC 网段冲突
未成功安装应用需要及时销毁，否则有可能占用网段
CAM 角色权限在安装过程中会有勾选项，必须要勾选了才能继续执行
在配置过程中，有一些不太清楚的填写事项可以查看相关提示，或者在活动微信群进行交流

确认订单信息

如果是首次安装，需要勾选“允许服务角色调用其他云服务结构”

等待安装完成

TEM 腾讯云资源安装过程预计 5-10 分钟
如果安装失败，可点击安装日志查看失败原因，返回【配置安装参数】步骤，修改相关参数后重试
常见失败原因可参考文章最后的 QA

2. 访问 TEM

应用基础信息查看

进入“应用视图 -> 应用信息”页面，可以查看：

TEM 应用账号密码
TEM 访问入口
如果配置了域名访问：TEM 配置的入口地址，CLB 地址
如果 IP 访问，需要进入“容器服务 -> 节点管理”查看公网 IP， TEM 访问入口为：http://[IP]:32000
应用云主机 CVM 密码

添加 DNS 解析

需要手动对 TEM 应用入口域名添加 DNS 解析, 目标为 CLB 地址 /IP

访问 TEM

根据 2.1 步骤配置的 URL 或者 ip 进入浏览器访问
常见问题
腾讯云应用安装好后，会有 1-2 分钟 TEM 应用的安装过程
如果登录后提示安装证书，请检查 VPC 以及安全组是否有外网访问能力，可参考文章最后的 QA

3. 主机纳管

添加被纳管主机凭证

点击“凭证 -> 主机 -> 添加凭证”
填写被控主机 / 中控机的 ssh 登录凭证，点击“确认”添加

添加集群管理中控机

确认被控主机上已经安装 TiUP 组件

点击“主机 -> 集群管理中控机 -> 添加中控机”

填写中控机信息，点击确认

IP 地址：中控机 IP
名称：自定义
SSH 端口：中控机 SSH 端口
服务端口：中控机被控后提供服务的端口，自定义
凭证：之前步骤添加的 SSH 登录凭证
服务根目录：中控机被控后提供服务进程的安装目录，自定义
TiUP 元数据目录：TiUP 原数据目录，TiUP 默认安装后，该目录为 /root/.tiup
标签：自定义（可选）

添加集群主机

点击“主机 -> 主机 -> 添加主机”

填写主机信息，点击“预览”，预览无误后点击“确认添加”

IP 地址：主机 IP
SSH 端口：中控机 SSH 端口
凭证：之前步骤添加的 SSH 登录凭证

4. TiDB 集群部署

点击“集群 -> 创建集群”

填写创建集群基础信息，并点击“下一步”

可用版本建议选择 TiDB v8.4.0（如有需要可在 TEM 上体验版本升级 ➡️ V8.5.2）

点击“添加节点”，添加 TiDB 集群节点

注意事项：

搭建一个 TiDB 集群最少需要 1 pd + 1 TiDB + 1 TiKV
通过 TEM 新创建的 TiDB 集群 TiKV + TiDB + Tiflash 总节点数不能超过 10，否则有可能会导致节点添加不成功

点击“下一步”会进行部署预检查，如遇端口冲突等问题可以手动修改端口

检查无误后，会进入“配置集群参数和告警”页面，此处跳过配置，点击“下一步”

预览创建配置，确认无误后点击“创建”

创建过程可点击“查看详情”，或在“任务中心”查看

5. TiDB 集群纳管

点击“集群 -> 纳管集群”

选择中控机，并点击“下一步”

选择需要被纳管的 TiDB 集群，并点击“下一步”

配置被纳管集群的用户 / 密码，并点击“下一步”

预览被纳管集群信息，并点击“纳管集群”

被纳管的 TiDB 集群的 TiKV + TiDB + Tiflash 总节点数不能超过 10，否则会纳管不成功

可以点击“查看详情”，或在“任务中心”查看纳管进度

6. TiDB 集群管理

点击“集群 -> 集群名称”可进入对应集群管理

TEM on 腾讯云试用指南

以上操作配置完成后，就可以开始试用啦！

可以体验的功能有：

1. 概览页面直观查看集群状态及 SQL 性能表现

这是 TEM 系统的概览页面，呈现了集群、主机和备份的关键信息及前 5 SQL 性能数据：

集群、主机、备份统计：此处可以清楚的看到各个集群、主机和备份的数量和具体状态。
前 5 SQL 性能：展示了 Transaction OPS、QPS、Duration、Transaction Duration 四个维度数据，图表呈现了不同时段的性能指标变化及平均数值，便于直观了解集群 SQL 性能表现。

2. 集群管理

集群列表页

TEM 系统的集群列表页面呈现了集群相关的格式信息：

操作按钮：页面右上方设有 “创建集群” 和 “纳管集群” 按钮，可进行集群创建或纳管操作。
搜索筛选：具备搜索框，支持通过名称或 ID 查找集群，还能清空筛选条件。
集群信息展示：以表格形式呈现，包括名称、节点（细分 PD、TiDB、TiKV 等数量）、版本、告警、状态等信息。同时支持分页浏览，底部显示集群总数及当前页码、每页展示数量。

集群详情页

点击集群名称，可以进入到集群详情页，如下所示：

这是 TEM 系统中某集群的详情页面，呈现了集群的各项格式信息：

集群概况：页面顶部展示集群状态、版本、CPU 架构、节点数、网络域、中控机、创建者、创建时间等基础信息。
告警情况：以分类统计形式呈现告警中（紧急、严重、警告）及其他汇总（已解决、已屏蔽）的数量，可按 24 小时、7 天、30 天查看。
节点详情：列出各组件，包括 Web UI 地址（若有）、版本、节点数等信息，设有 “查看拓扑” 按钮用于深入了解节点布局。
资源水位：展示特定组件（如 TiKV ）的磁盘资源使用情况，包括使用率、已用、可用及每日增长数据。
核心指标：通过图表展示 Duration、QPS、Transaction OPS 等核心性能指标，可按 1 小时、24 小时、7 天切换查看指标变化趋势和平均数值。

集群拓扑

TEM 系统的拓扑页面，呈现了集群各组件节点的分布与状态等格式信息：

搜索筛选：设有搜索框，可按节点 IP 地址搜索节点；还有节点状态筛选框，能筛选特定状态节点，且支持一键清空筛选条件。
组件节点展示：按组件分类列出，如 Alertmanager、Prometheus 等，显示各组件节点数量及运行状态。每个组件下展示节点地址、主机、位置、运行时长、状态等信息。
操作功能：部分节点右侧有操作菜单，可进行查看详情、停止、重启、删除等操作，便于对节点进行管理。页面右上角设有 “扩容” 按钮，可用于扩展集群节点资源。

集群监控和诊断

集群监控能力是日常 TiDB 运维中必不可少的一部分功能，也是 TEM 中进行过重点优化的地方。集群监控页面如下图所示：

在页面顶部，从左至右依次是 “基础”“高级” 选项卡，用于切换不同监控视图模式；“SQL 诊断” 按钮，可跳转至对 SQL 性能诊断页面进行针对性的 SQL 问题定位；“所有图表已选” 下拉菜单，可选择监控图表范围；时间选择框 “30m Past 30 minutes”，用于设定监控数据的时间范围；“Refresh” 按钮用于手动刷新页面数据，其旁的 “1 min” 下拉菜单可设置自动刷新间隔时间。通过这些按钮和选项，用户能灵活定制监控展示内容与更新频率，高效获取所需信息。

当前监控页面监控的指标除了对 TiDB 常见指标有相关监控外，同时还基于 TiDB 常见问题做了高级看板，用于帮助用户对常见问题能够做到快速的根因定位或问题识别。

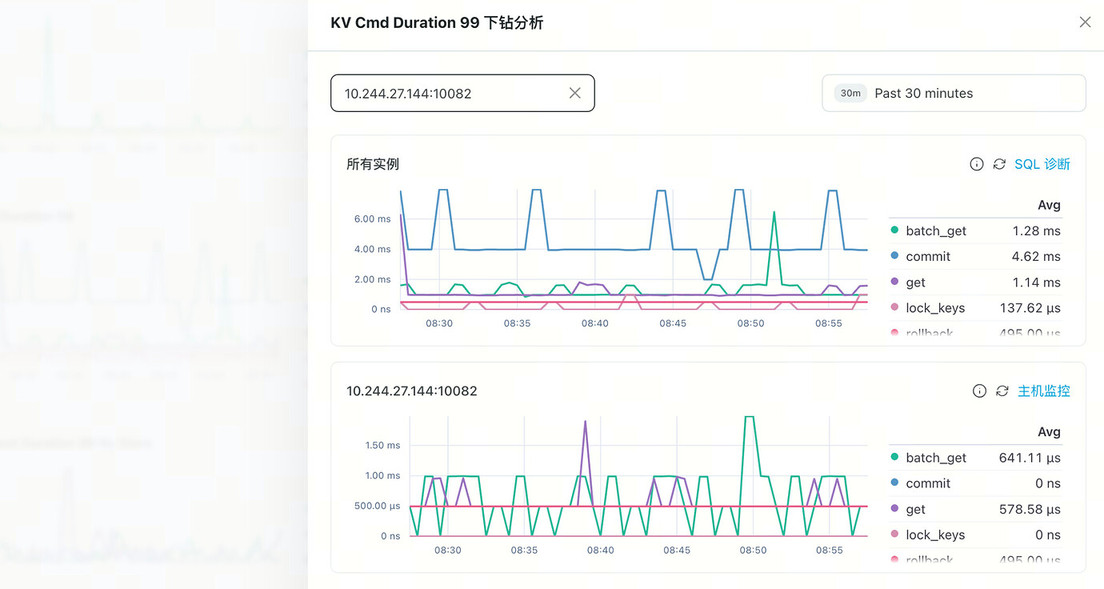

于此同时，当前 TEM 中所有的图表支撑展示下钻，用户点击任意图表右上角的下钻标签，可以看到当前图表的数据展开页面，如下图所示：

基于以上能力，用户可以便捷的进行看板查看和问题定位。当用户发现该问题是由 SQL 导致的问题时，用户可以点击 SQL 诊断链接，此时用户将跳转到 SQL 诊断页面，如下图所示：

在此页面中，用户可以看到当前 TiDB 中的慢查询和 Top SQL 记录。当前所有的记录，支持基于多种阈值条件进行过滤筛选，如下图所示：

当用户发下相关问题 SQL 时，用户可以点击进入该 SQL 的详情页，当前 SQL 详情页如下图所示：

当前 SQL 诊断具备以下能力：

SQL 模板展示
清晰呈现 SQL 模板具体内容，包括完整的 SELECT、FROM 等语句结构，方便用户直观查看 SQL 的语法构成和逻辑。
提供 SQL 模板 ID，用于唯一标识该 SQL 模板；同时展示时间范围，明确数据统计的时间区间，以及执行数据库名称，让用户了解 SQL 执行的数据库环境。
SQL 历史分析
以图表形式展示 SQL 在特定时间内的累计耗时变化趋势，用户可直观了解 SQL 执行耗时的动态情况。
可按不同时间范围（如 1h ）筛选查看，还能选择以累计耗时等维度分析，满足多样化分析需求。
执行计划管理
执行计划列表：展示执行计划 ID、累计耗时、平均耗时、执行次数、平均内存等关键指标，便于对比不同执行计划的性能表现。支持对执行计划进行 “修改绑定” 等操作，帮助优化 SQL 执行。
执行详情：给出具体执行计划的详细信息，如 SQL 查询样例，展示实际执行的 SQL 语句片段；提供执行计划的文本和表格展示方式，呈现 id、estRows、estCost 等执行参数，方便深入分析执行过程和性能瓶颈。
SQL 限流设置
提供 “添加或更新” 功能入口，可对 SQL 进行限流设置，控制 SQL 执行频率或资源占用，保障数据库整体性能稳定。

集群告警

集群告警页主要用于管理 TiDB 集群的告警信息，包含告警事件、告警规则和告警通道三个模块。

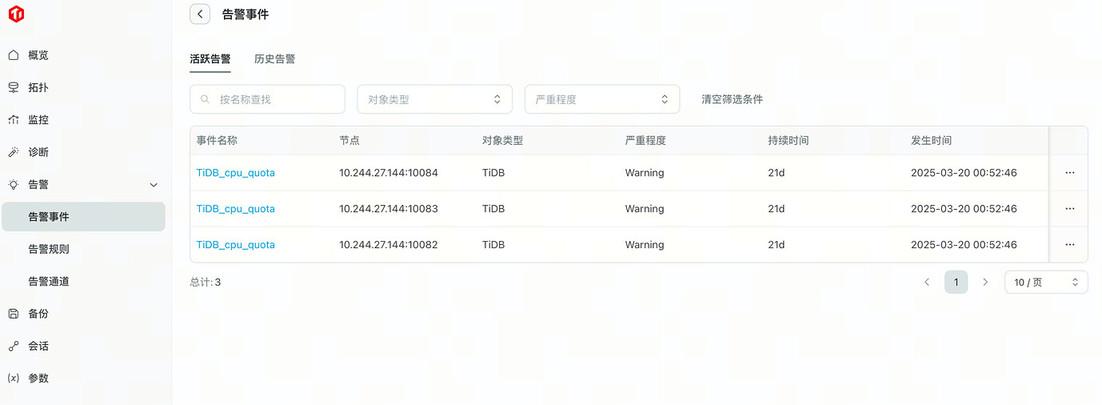

告警事件：是集群中实际发生的异常情况反馈。在此模块可查看活跃告警与历史告警，通过搜索框按名称查找特定告警，利用 “对象类型” 和 “严重程度” 筛选框精准定位。告警信息以表格呈现，涵盖事件名称、节点、对象类型、严重程度、持续时间、发生时间等。点击具体事件可进入详情页，查看概览、详情、告警规则表达式等信息，还能进行静默事件操作，便于及时了解和处理集群异常。
告警规则：用于定义触发告警的条件和逻辑。用户可在此模块创建、编辑或删除告警规则，设置规则名称、关联的监控指标表达式等内容。合理配置告警规则，能确保在集群出现关键性能指标异常、资源使用超限等情况时，及时发出告警通知，帮助运维人员提前预防和快速定位问题。
告警通道：主要负责设置告警信息的通知方式和接收对象。可配置多种通知渠道，如邮件、webhook 等，指定相关人员或群组接收告警消息。通过灵活配置告警通道，保证告警信息能准确、及时地传达给相关负责人，以便迅速响应和处理集群告警事件。

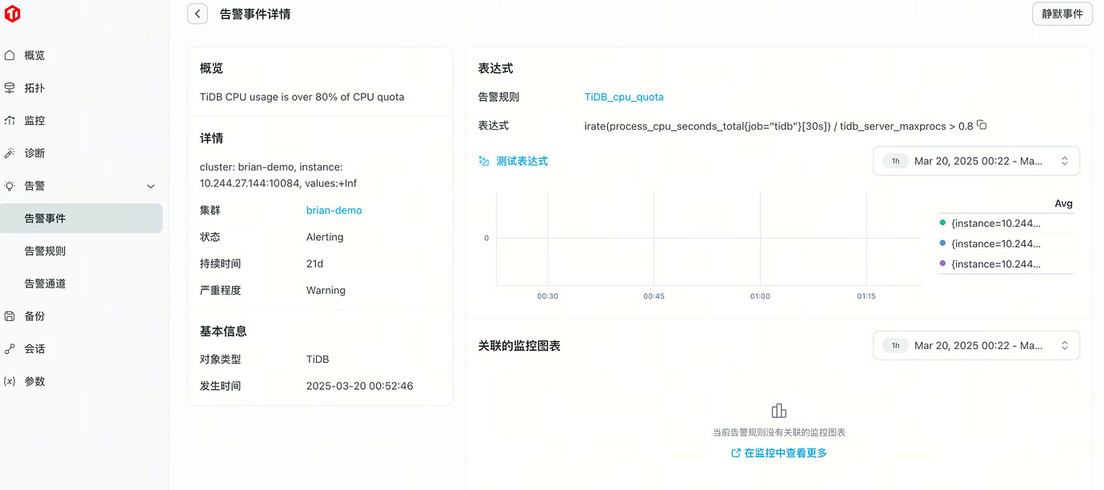

从告警事件列表中，点击任何一条告警消息，可以进入到告警详情页，其中对告警信息做了如下展示：

概览信息：呈现告警的简要描述，如触发告警的条件等内容。
详情信息：展示集群、状态、持续时间、严重程度等详细信息，以及对象类型、发生时间等基本信息。
表达式信息：列出告警规则名称及具体表达式，还设有 “测试表达式” 功能，可按不同时间范围查看相关数据趋势。
关联图表：若有相关监控图表，可在此查看，若没有则提示并提供在监控中查看更多的入口。页面右上角设有 “静默事件” 按钮，可对告警事件进行静默处理。

其他功能

除了上述功能外， TEM v3 还支持如下功能：

备份：TEM v3 的备份功能支持对 TiDB 集群执行手动和定时备份。用户可以手动进行数据库的数据备份，也能灵活设定备份周期，如每日、每周定时备份，还可指定备份数据的存储位置，包括本地存储设备或云端存储服务。在需要时，可依据备份记录轻松恢复数据，保障业务连续性与数据安全性。此外，还提供备份任务监控功能，实时展示备份进度、状态等信息，方便用户及时掌握备份情况。
会话：在会话管理方面，TEM v3 可清晰展示 TiDB 集群中所有活跃会话的详细信息，包括会话发起的连接时间、当前执行的 SQL 语句及执行状态等。通过这些信息，用户能快速定位异常会话，如长时间占用资源或执行高负载操作的会话，并可直接在界面上执行终止会话操作，保障集群资源合理分配与高效运行。
参数：TEM v3 的参数管理功能允许用户全面查看和调整 TiDB 集群的各项参数。涵盖数据库运行参数、存储参数、网络参数等多个维度。用户可根据业务场景与性能需求，对参数进行精准配置，例如调整内存分配参数提升查询性能，修改日志记录参数满足审计要求。对于关键参数的修改，系统提供参数校验与版本控制机制，在修改前进行合理性检查，避免因错误配置导致集群故障。

3. 主机管理

回到 TEM 首页，通过左侧导航栏可以进入主机管理页面。

主机列表页

TEM 系统的主机列表页，呈现了主机的相关管理信息：

操作按钮：页面右上方设有 “添加主机”“导入主机”“管理位置” 按钮，可进行主机添加、批量导入及位置管理操作。
搜索筛选：具备搜索框，支持通过名称或 IP 查找主机，还能利用标签进行筛选，并可一键清空筛选条件。
主机信息展示：以表格形式呈现主机信息，包括 IP 地址、名称、规格（如 CPU 核心数、内存大小及 NUMA 节点数）、位置、关联集群、状态等。列表支持分页浏览，底部显示主机总数及当前页码、每页展示数量

主机详情页

TEM 系统中的主机详情页，呈现了特定主机的全面信息：

基础信息：展示主机状态（如在线）、SSH 端口、凭证类型、类型（如虚拟机）、位置、操作系统、创建时间、更新时间等，呈现主机的基本属性和使用情况。
CPU 和内存：列出架构、型号、核心数、NUMA 节点数、内存容量等，帮助了解主机的计算资源配置。
存储：显示磁盘类型、存储容量，呈现主机的存储资源情况。
磁盘使用情况：展示磁盘路径、类型、已用 / 可用 / 总计容量、使用率、挂载目录，便于掌握磁盘空间使用状况。
TiDB 组件进程：列出用户 ID、进程 ID、父进程 ID、启动时间、运行时间、命令等信息，可用于监控和管理主机上运行的 TiDB 相关进程。页面右上角设有 “修改” 按钮，可对主机相关信息进行编辑操作。

同时，用户也可以点击主机监控的标签，看到相关主机的监控指标。

4. 告警配置

通过 TEM 系统首页导航栏可以进入 TEM 的告警管理页面，其整体格式与集群中的告警模块一致，包含告警事件、告警规则和告警模版三个模块，但此处的告警模块为所有集群的告警信息集合。

告警规则

告警规则页展示信息如下图所示：

该页面用于管理 TiDB 集群的告警规则：

操作按钮：页面右上角设有 “创建规则” 和 “从集群导入规则” 按钮，可手动创建新的告警规则，或从集群导入已有的规则，方便快捷地配置告警规则。
搜索筛选：具备搜索框，支持按名称或表达式查找告警规则，还设有 “对象类型” 和 “严重程度” 筛选框，能精准筛选特定规则，并且可一键清空筛选条件，便于用户快速定位所需规则。
规则列表展示：以表格形式呈现告警规则信息，包括规则名称、表达式、对象类型、严重程度、持续时间、绑定模板数等。列表支持分页浏览，底部显示规则总数及当前页码、每页展示数量，方便用户查看和管理大量规则。

告警模版

告警模版页展示信息如下图所示，整个告警模板为告警规则的集合，方便用户对集群进行批量的告警规则配置。

5. 备份

通过左侧导航栏可以进入 TEM 系统中的备份管理页面，用于对 TiDB 集群备份任务进行集中管控：

操作按钮：页面右上角设有 “手动备份”“手动恢复”“管理备份策略” 按钮，可按需触发手动备份与恢复操作，或对备份策略进行配置与调整，满足不同的备份恢复需求。
信息展示区：呈现 “备份存储使用量集群 TOP3”（当前显示不适用）和 “未分配备份策略集群 TOP3” 信息，帮助用户快速了解集群备份存储使用及策略分配情况。
筛选功能：提供 “任务类型”“任务状态”“集群名称” 筛选框，可灵活筛选备份任务，还能一键 “清除筛选条件”，方便精准定位特定备份任务。
任务列表：以表格形式展示备份任务相关信息，包括任务 ID、任务类型、任务状态、任务名称、集群名称、开始时间、结束时间及操作列。当前显示暂无数据，若有任务执行，可在此查看任务详情并进行相关操作。

手动备份和恢复

以下是用户点击了备份界面中的手动备份和手动恢复按钮后，TEM v3 弹出的相关操作页：

手动备份功能用于按需对 TiDB 集群进行数据备份操作。在操作界面中，用户首先需从下拉菜单选择要备份的集群名称；接着输入自定义的备份名称以便识别。目的地类型可选择如 S3 等存储类型，选定后需输入备份目的地地址，以及对应的 Access Key ID 和 Secret Access Key，用于授权访问存储位置。此外，还设有 “高级设置” 选项，可满足用户更精细的备份配置需求。完成各项信息填写后，点击 “创建” 即可启动备份任务，点击 “取消” 则放弃操作。
手动恢复功能用于将备份数据恢复到指定集群。操作时，用户先选择源集群，即备份数据所在的集群；再选择目标集群，也就是要恢复数据的集群，并且可点击 “测试” 进行相关测试。然后从下拉菜单选择备份名称（需先选择源集群才能显示可选项）。确认信息无误后，点击 “手动恢复” 执行恢复操作，若要放弃则点击 “取消” 。

定时备份

用户也可以通过创建备份策略的方式实现定时备份，具体配置内容如下：

备份目的地信息：需输入备份目的地地址，当前备份目的地址使用 s3 存储，需要用户填写 Access Key ID 和 Secret Access Key 用于权限验证。可切换开关开启或关闭日志备份功能。
适用集群选择：通过下拉菜单选择适用该备份策略的 TiDB 集群。
高级设置：可展开进行更详细的备份参数配置。
备份周期与保留设置：可选择按周或月执行备份，若选按周，还能指定具体周次。同时可设置备份保留时间，当前默认设置为 10 天。
操作按钮：完成配置后，点击 “创建” 确认并保存备份策略，点击 “取消” 则放弃此次创建操作。

6. 任务中心

任务中心是 TEM 系统中用于集中管理各类任务的模块。在这里，用户可以查看系统中正在执行、已完成或失败的任务列表。任务类型涵盖集群创建、备份恢复、主机添加等多种与 TiDB 集群管理相关的操作。通过任务中心，能够清晰了解每个任务的任务 ID、任务名称、所属集群、开始时间、结束时间以及任务状态等信息。这有助于用户实时监控任务进展，及时发现和处理异常任务，比如对长时间未完成或失败的任务进行排查和重试，保障集群管理操作的顺利进行和高效执行。

7. 审计日志

审计日志模块记录了 TEM 系统中各类操作的详细日志信息。它会记录操作的时间、操作类型（如集群配置修改、备份任务执行、用户登录登出等）、操作执行者、操作对象（如具体的集群、主机）以及操作前后的状态变化等内容。审计日志为系统操作提供了追溯依据，一方面有助于安全审计，可追踪是否存在非法或异常操作；另一方面在系统出现问题时，通过查看审计日志能快速定位问题发生的时间点和相关操作，辅助技术人员进行故障排查和问题解决，确保 TiDB 集群管理操作的合规性和可追溯性。

8. 相关设置

TEM 系统的设置模块涵盖多项关键功能，用于对系统基础配置和管理进行把控：

网络域：可查看已创建网络域的名称、集群管理中控机、创建及更新时间等信息，还能点击 “添加域” 创建新网络域，满足不同网络环境下的集群部署与管理需求。
参数模板：用于创建、管理参数模板，方便对 TiDB 集群的参数进行统一配置和管理，提升参数设置的效率与规范性。
标签：支持创建、编辑和管理标签，可对集群、主机等资源进行分类标记，便于资源的检索、筛选与管理。
凭证：用于管理各类凭证信息，如主机连接凭证等，保障系统与外部资源交互时的身份验证和访问安全。
用户管理：可进行用户的创建、编辑、权限分配等操作，实现对系统访问用户的精细化管理，确保不同用户拥有合适的操作权限。
API Keys：用于生成、管理 API 密钥，为外部应用或脚本调用 TEM 系统 API 提供安全认证，支持系统的集成与自动化操作。
