(在线 CAD 插件)WEB CAD 二开形位公差标注

export class MxDbGeometricTolerances extends McDbCustomEntity {    // 类实现}

// 标注起点private startPoint: McGePoint3d = new McGePoint3d();// 标注转折点private turningPoint: McGePoint3d = new McGePoint3d();// 标注点private dimPoint: McGePoint3d = new McGePoint3d();// 标注终点private endPoint: McGePoint3d = new McGePoint3d();// 标注大小private size: number = 4;// 是否显示全周符号private isShowFull: boolean = false;// 公差内容private toleranceContents: toleranceContent[] = [];// 附注上private notesUp: string = '';// 附注下private notesDown: string = '';

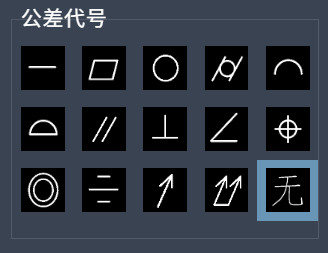

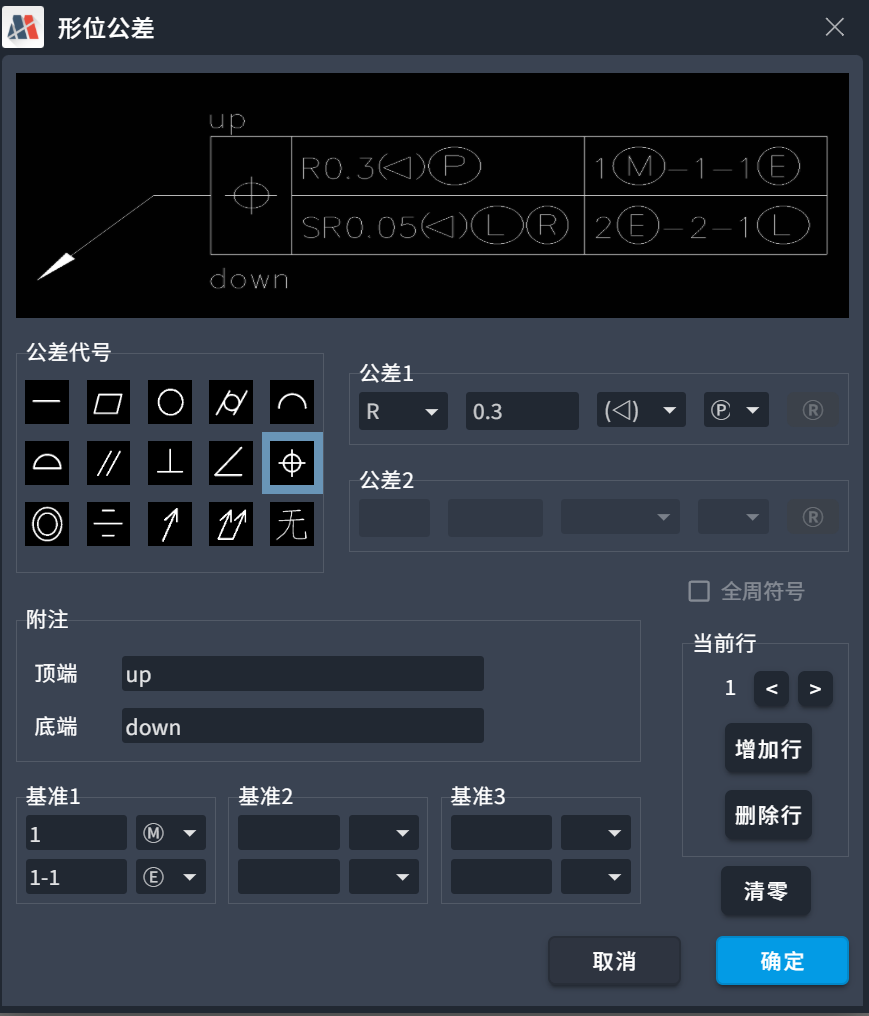

export enum symbolName {    Straightness = 'u',        // 直线度    Flatness = 'c',           // 平面度    Roundness = 'e',          // 圆度    Cylindricity = 'g',       // 圆柱度    LineContourdegree = 'k',  // 线轮廓度    SurfaceContourDegree = 'd',// 面轮廓度    Parallelism = 'f',        // 平行度    Perpendicularity = 'b',   // 垂直度    TiltDegree = 'a',         // 倾斜度    PositionalDegree = 'j',   // 位置度    Coaxiality = 'r',         // 同轴度    SymmetryDegree = 'i',     // 对称度    CircleJumping = 'h',      // 圆跳动    FullBeat = 't',           // 全跳动    None = ''                 // 无}

private drawArrow(): McDbEntity[] {    // 绘制箭头    const pt1 = this.startPoint;    const pt2 = this.turningPoint;    const arrowLength = this.size;    const vec = pt2.sub(pt1).normalize().mult(arrowLength);    const pt = pt1.clone().addvec(vec);    const _vec = vec.clone().rotateBy(Math.PI / 2).normalize().mult(arrowLength / 8);    const pt3 = pt.clone().addvec(_vec);    const pt4 = pt.clone().subvec(_vec);    const solid = new McDbHatch();    solid.appendLoop(new McGePoint3dArray([pt1, pt3, pt4]));    // 绘制引线    const points = [this.startPoint, this.turningPoint, this.dimPoint, this.endPoint];    const pl = new McDbPolyline();    points.forEach(pt => pl.addVertexAt(pt));    return [solid, pl];}

    // 绘制公差代号    private drawCode(topPt: McGePoint3d, endPt: McGePoint3d, boxHeight: number): McDbEntity[] {        const entityArr: McDbEntity[] = [];        // 首先绘制整体code边框        const pl = new McDbPolyline();        pl.isClosed = true;        const v = McGeVector3d.kXAxis.clone().mult(boxHeight);        const ptArr = [endPt, topPt, topPt.clone().addvec(v), endPt.clone().addvec(v)];        ptArr.forEach(pt => pl.addVertexAt(pt));        entityArr.push(pl);        // 合并相邻公差代号        const mergeAdjacent = (arr) => {            const result = [];            let i = 0;            while (i < arr.length) {                let j = i + 1;                // 找到连续相同的元素                while (j < arr.length && arr[j] === arr[i]) {                    j++;                }                // 推入当前值和个数                result.push({                    value: arr[i],                    count: j - i                });                // 移动指针到下一个不同的位置                i = j;            }            return result;        }        const arr = this.toleranceContents.map(item => item.toleranceCode);        const res = mergeAdjacent(arr);        const vec_x = McGeVector3d.kXAxis.clone().mult(boxHeight);        res.forEach(item => {            // 绘制公差代号            const text = new McDbMText();            text.textHeight = this.size * (3 / 4);            text.contents = item.value;            text.attachment = McDb.AttachmentPoint.kBottomMid;            const v = endPt.sub(topPt).normalize().mult(boxHeight * item.count);            const center = topPt.clone().addvec(v.clone().mult(1 / 2)).addvec(vec_x.clone().mult(1 / 2));            text.location = center;            text.textStyle = 'cxgdt';            topPt.addvec(v);            entityArr.push(text);            text.reCompute();            const { maxPt, minPt } = MxCADUtility.getTextEntityBox(text, false);              if(minPt.distanceTo(maxPt) > text.textHeight*3){                maxPt.addvec(McGeVector3d.kXAxis.clone().negate().mult(text.textHeight*(7/4)));            }            const midPt = minPt.clone().addvec(maxPt.sub(minPt).mult(1 / 2));            text.move(midPt, center);            const line = new McDbLine(topPt, topPt.clone().addvec(vec_x));            entityArr.push(line)        });        return entityArr    }

 // 绘制公差内容    private drawToleranceContents(topPt: McGePoint3d, endPt: McGePoint3d, boxHeight: number): { MText: MxCADMText[], entityArr: McDbEntity[], max_x: number } {        const entityArr: McDbEntity[] = [];        const MText: MxCADMText[] = [];        const mxcad = MxCpp.getCurrentMxCAD();        /**         * 公差1标注：3个标注中记录出X最大值         */        let max_x = topPt.x;        const v_spacing = McGeVector3d.kXAxis.clone().mult(this.size / 4);        const vec_y = McGeVector3d.kYAxis.clone().mult(boxHeight).negate();        this.toleranceContents.forEach((item, ind) => {            const _topPt = topPt.clone();            const _endPt = endPt.clone();            if (item.tolerance.length) {                _topPt.addvec(v_spacing).addvec(vec_y.clone().mult(ind));                const _v = McGeVector3d.kYAxis.clone().mult(boxHeight / 2 - this.size * (3 / 8)).negate();                item.tolerance.forEach((str, index) => {                    if (index === 4 || (index === 3 && (str === '{' || str === '@'))) {                        const mText = new MxCADMText()                        mText.data = [{                            type: 'paragraph',                            children: [                                { text: str, font: 'cxgdtshp.shx' },                            ]                        }];                        mText.position = _topPt.clone().addvec(_v);                        mText.textBaseHeight = this.size * (3 / 4);                        MText.push(mText);                        const v = McGeVector3d.kXAxis.clone().mult(this.size);                        const pt = mText.position.clone().addvec(v);                        _topPt.x = _endPt.x = pt.x;                    } else {                        const text = new McDbMText();                        text.contents = str;                        text.location = _topPt.clone().addvec(_v);                        text.textHeight = this.size * (3 / 4);                        if (index == 2 || index == 4) {                            text.textStyle = 'cxgdtshp';                        } else if (index == 3 && str !== '{') {                            text.textStyle = 'cxgdt'                        } else {                            text.textStyleId = mxcad.getDatabase().getCurrentlyTextStyleId()                        }                        text.reCompute();                        const { maxPt, minPt } = MxCADUtility.getTextEntityBox(text, false);                        _topPt.x = _endPt.x = maxPt.x;                        entityArr.push(text);                    }                });            };            if (_topPt.x > max_x) max_x = _topPt.x;        });        if (max_x > topPt.x) {            this.toleranceContents.forEach((item, index) => {                const pl = new McDbPolyline();                const topPt_max = new McGePoint3d(max_x, topPt.y);                const endPt_max = new McGePoint3d(max_x, endPt.y);                const points = [topPt, topPt_max.clone().addvec(v_spacing), endPt_max.clone().addvec(v_spacing)];                points.forEach(pt => pl.addVertexAt(pt));                entityArr.push(pl);                topPt.addvec(vec_y);                if (index === this.toleranceContents.length - 1) {                    const line = new McDbLine(endPt_max.clone().addvec(v_spacing), endPt);                    entityArr.push(line);                }            });            max_x = new McGePoint3d(max_x, topPt.y).addvec(v_spacing).x;        };        return { entityArr, MText, max_x }    }

// 绘制基准内容    private drawBenchmark(topPt: McGePoint3d, endPt: McGePoint3d, boxHeight: number): { entityArr: McDbEntity[], MText } {        const mxcad = MxCpp.getCurrentMxCAD();        const _v = McGeVector3d.kYAxis.clone().mult(boxHeight / 2 - this.size * (3 / 8)).negate();        const vec_y = McGeVector3d.kYAxis.clone().mult(boxHeight).negate();        const v_spacing = McGeVector3d.kXAxis.clone().mult(this.size / 4);        let max_x = topPt.x;        const lineX = [];        const MText: MxCADMText[] = []        const getTextEnts = (contents: Array<string[]>, _topPt: McGePoint3d): McDbEntity[] => {            const entity = [];            let endPt = _topPt.clone();            _topPt.addvec(v_spacing)            if (contents.length === 2 && contents.filter(item => item.length != 0).length === 2) contents.splice(1, 0, ['-']);            contents.forEach((arr, index) => {                if (arr.length) {                    arr.forEach((str, ind) => {                        if (ind === 1 && str === '{') {                            const mText = new MxCADMText()                            mText.data = [{                                type: 'paragraph',                                children: [                                    { text: str, font: 'cxgdtshp.shx' },                                ]                            }];                            mText.position = _topPt.clone().addvec(_v);                            mText.textBaseHeight = this.size * (3 / 4);                            MText.push(mText);                            const v = McGeVector3d.kXAxis.clone().mult(this.size);                            const pt = mText.position.clone().addvec(v);                            _topPt.x = endPt.x = pt.x;                        } else {                            const text = new McDbMText();                            text.contents = str;                            text.location = _topPt.clone().addvec(_v);                            text.textHeight = this.size * (3 / 4);                            if (ind == 1) {                                text.textStyle = 'CXGDT';                            } else {                                text.textStyleId = mxcad.getDatabase().getCurrentlyTextStyleId()                            }                            text.reCompute();                            const { maxPt, minPt } = MxCADUtility.getTextEntityBox(text, false);                            if (max_x < maxPt.x) max_x = maxPt.x;                            endPt.x = maxPt.x;                            entity.push(text);                            _topPt.x = maxPt.x;                        }                    })                }            });            if (max_x < endPt.x) max_x = endPt.x;            return entity;        }        const entityArr: McDbEntity[] = [];        const maxXArr: number[] = [];        //先统一绘制基准1、2、3        const bNames = ['b1', 'b2', 'b3'];        let textEnd_x = topPt.x;        bNames.forEach((name, index) => {            if (index != 0 && lineX.length) {                textEnd_x = Math.max(...lineX)                maxXArr.push(textEnd_x)            };            lineX.length = 0;            this.toleranceContents.forEach((item, ind) => {                if (item.Benchmark[name]?.length && item.Benchmark[name].filter(i => i.length).length > 0) {                    const _topPt = new McGePoint3d(textEnd_x, topPt.clone().addvec(vec_y.clone().mult(ind)).y);                    entityArr.push(...getTextEnts(item.Benchmark[name], _topPt));                    const pt = new McGePoint3d(max_x, topPt.y);                    pt.addvec(v_spacing);                    max_x = pt.x;                    lineX.push(max_x)                }            })        })        if (entityArr.length > 0) {            maxXArr.forEach(x => {                const line = new McDbLine(new McGePoint3d(x, topPt.y), new McGePoint3d(x, endPt.y));                entityArr.push(line)            })            const line = new McDbLine(new McGePoint3d(max_x, topPt.y), new McGePoint3d(max_x, endPt.y));            const _line = new McDbLine(endPt, new McGePoint3d(max_x, endPt.y));            entityArr.push(line, _line);            this.toleranceContents.forEach((item, index) => {                if (index != 0) topPt.addvec(vec_y.clone());                const line = new McDbLine(topPt, new McGePoint3d(max_x, topPt.y));                entityArr.push(line)            });        }        return { entityArr, MText }    }

 // 绘制实体    public worldDraw(draw: MxCADWorldDraw): void {        const mxcad = MxCpp.getCurrentMxCAD();        const textStyle = ['cxgdtshp', 'cxgdt'];        textStyle.forEach(name => {            if (!mxcad.getDatabase().getTextStyleTable().has(name)) {                MxCpp.App.loadFonts([`${name}.shx`], [], [`${name}.shx`], () => {                    mxcad.addTextStyle(name, `${name}.shx`, `${name}.shx`);                });            }        })        const { MText, allEntityArr } = this.getAllEnitty();        MText.forEach((ent: MxCADMText) => {            ent.worldDraw(draw);        });        allEntityArr.forEach((ent: McDbEntity) => {            draw.drawEntity(ent);        })    }    // 获取所有实体    private getAllEnitty(): { allEntityArr: McDbEntity[], MText: MxCADMText[] } {        const allEntityArr = [];        // 绘制箭头        const entity = this.drawArrow();        allEntityArr.push(...entity);        //  绘制全周符号        const types = [symbolName.LineContourdegree, symbolName.SurfaceContourDegree];        if (this.toleranceContents.length === 1 && types.includes(this.toleranceContents[0].toleranceCode) && this.isShowFull) {            const circle = new McDbCircle(this.dimPoint.x, this.dimPoint.y, 0, this.size * (7 / 16));            allEntityArr.push(circle);        }        // 绘制公差标注        const boxHeight = this.size * (7 / 4);        const vec = McGeVector3d.kYAxis.clone().mult(boxHeight * (this.toleranceContents.length / 2))        const topPt = this.endPoint.clone().addvec(vec);        const endPt = this.endPoint.clone().addvec(vec.clone().negate());        // 绘制公差代号        allEntityArr.push(...this.drawCode(topPt.clone(), endPt.clone(), boxHeight));        // 绘制公差内容        const vec_x = McGeVector3d.kXAxis.clone().mult(boxHeight);        const { MText, entityArr, max_x } = this.drawToleranceContents(topPt.clone().addvec(vec_x), endPt.clone().addvec(vec_x), boxHeight);        allEntityArr.push(...entityArr);        // 绘制基准一二三        const { MText: _MText, entityArr: _entityArr } = this.drawBenchmark(new McGePoint3d(max_x, topPt.y), new McGePoint3d(max_x, endPt.y), boxHeight)        allEntityArr.push(..._entityArr);        MText.push(..._MText);        // 绘制上下附注        const arr = [this.notesUp, this.notesDown];        arr.forEach((item, index) => {            const text = new McDbMText();            text.contents = item;            text.textHeight = this.size * (3 / 4)            text.location = index == 0 ? topPt.clone().addvec(McGeVector3d.kYAxis.clone().mult(this.size)) : endPt.clone().addvec(McGeVector3d.kYAxis.clone().mult(this.size / 4).negate());            allEntityArr.push(text);        })        return { allEntityArr, MText }    }

// 读取自定义实体数据    public dwgInFields(filter: IMcDbDwgFiler): boolean {        this.startPoint = filter.readPoint("startPoint").val;        this.turningPoint = filter.readPoint("turningPoint").val;        this.dimPoint = filter.readPoint("dimPoint").val;        this.endPoint = filter.readPoint("endPoint").val;        this.size = filter.readDouble("size").val;        this.isShowFull = filter.readLong("isShowFull").val ? true : false;        this.notesUp = filter.readString('notesUp').val;        this.notesDown = filter.readString('notesDown').val;        this.minPt = filter.readPoint("minPt").val;        this.maxPt = filter.readPoint("maxPt").val;        this.toleranceContents = JSON.parse(filter.readString('toleranceContents').val);        return true;    }    // 写入自定义实体数据    public dwgOutFields(filter: IMcDbDwgFiler): boolean {        filter.writePoint("startPoint", this.startPoint);        filter.writePoint("turningPoint", this.turningPoint);        filter.writePoint("dimPoint", this.dimPoint);        filter.writePoint("endPoint", this.endPoint);        filter.writeDouble("size", this.size);        filter.writeLong("isShowFull", this.isShowFull ? 1 : 0);        filter.writeString("notesUp", this.notesUp);        filter.writeString("notesDown", this.notesDown);        filter.writePoint("minPt", this.minPt);        filter.writePoint("maxPt", this.maxPt);        filter.writeString('toleranceContents', JSON.stringify(this.toleranceContents));        return true;    }

 // 移动自定义对象的夹点    public moveGripPointsAt(iIndex: number, dXOffset: number, dYOffset: number, dZOffset: number) {        this.assertWrite();        if (iIndex === 0) {            this.startPoint.x += dXOffset;            this.startPoint.y += dYOffset;            this.startPoint.z += dZOffset;        } else if (iIndex === 1) {            this.turningPoint.x += dXOffset;            this.turningPoint.y += dYOffset;            this.turningPoint.z += dZOffset;        } else if (iIndex === 2) {            this.dimPoint.x += dXOffset;            this.dimPoint.y += dYOffset;            this.dimPoint.z += dZOffset;            this.endPoint.x += dXOffset;            this.endPoint.y += dYOffset;            this.endPoint.z += dZOffset;        } else if (iIndex === 3) {            this.endPoint.x += dXOffset;            this.endPoint.y += dYOffset;            this.endPoint.z += dZOffset;        }    };    // 获取自定义对象的夹点    public getGripPoints(): McGePoint3dArray {        let ret = new McGePoint3dArray()        ret.append(this.startPoint);        ret.append(this.turningPoint);        ret.append(this.dimPoint);        ret.append(this.endPoint);        return ret;    };

 //设置或获取标注大小    public set dimSize(val: number) {        this.size = val;    }    public get dimSize(): number {        return this.size;    }    //设置或获取是否显示全周符号    public set isShowFullWeekSymbol(val: boolean) {        this.isShowFull = val;    }    public get isShowFullWeekSymbol(): boolean {        return this.isShowFull;    }    //设置或获取公差标注内容    public set dimToleranceContents(val: toleranceContent[]) {        this.toleranceContents = val;    }    public get dimToleranceContents(): toleranceContent[] {        return this.toleranceContents;    }    //设置或获取附注上    public set dimNotesUp(val: string) {        this.notesUp = val;    }    public get dimNotesUp(): string {        return this.notesUp;    }    //设置或获取附注下    public set dimNotesDown(val: string) {        this.notesDown = val;    }    public get dimNotesDown(): string {        return this.notesDown;    }    private getBox(entityArr: McDbEntity[]) {        const mxcad = MxCpp.getCurrentMxCAD();        let _minPt, _maxPt = null;        let result;        entityArr.forEach(entity => {            if (entity instanceof McDbMText) {                // 将ent的文字样式设置为当前文字样式                const textStyleId = mxcad.getDatabase().getCurrentlyTextStyleId();                entity.textStyleId = textStyleId;                entity.reCompute();                result = MxCADUtility.getTextEntityBox(entity, false);            } else if (entity instanceof McDbMText) {                entity.reCompute();                result = MxCADUtility.getTextEntityBox(entity, false);            } else {                result = entity.getBoundingBox();            }            const { minPt, maxPt, ret } = result;            if (!_minPt) _minPt = minPt.clone();            if (!_maxPt) _maxPt = maxPt.clone();            if (minPt.x < _minPt.x) _minPt.x = minPt.x;            if (minPt.y < _minPt.y) _minPt.y = minPt.y;            if (maxPt.x > _maxPt.x) _maxPt.x = maxPt.x;            if (maxPt.y > _maxPt.y) _maxPt.y = maxPt.y;        });        if (_minPt && _maxPt) {            this.maxPt = _maxPt;            this.minPt = _minPt;        }    }    // 设置标注起点    public setStartPoint(pt: McGePoint3d) {        this.startPoint = this.turningPoint = this.endPoint = this.dimPoint = pt.clone();    }    // 获取标注起点    public getStartPoint() {        return this.startPoint;    }    // 设置标注转折点    public setTurningPoint(pt: McGePoint3d) {        this.turningPoint = this.endPoint = this.dimPoint = pt.clone();    }    // 获取标注转折点    public getTurningPoint() {        return this.turningPoint;    }    // 设置标注终点    public setEndPoint(pt: McGePoint3d) {        this.endPoint = pt.clone();    }    // 获取标注终点    public getEndPoint() {        return this.endPoint;    }    // 获取标注转折点    public getDimPoint() {        return this.dimPoint;    }    // 设置标注终点    public setDimPoint(pt: McGePoint3d) {        this.dimPoint = this.endPoint = pt.clone();    }    // 获取包围盒    public getBoundingBox(): { minPt: McGePoint3d; maxPt: McGePoint3d; ret: boolean; } {        const { allEntityArr } = this.getAllEnitty();        this.getBox(allEntityArr);        return { minPt: this.minPt, maxPt: this.maxPt, ret: true }    }

new MxDbGeometricTolerances().rxInit();

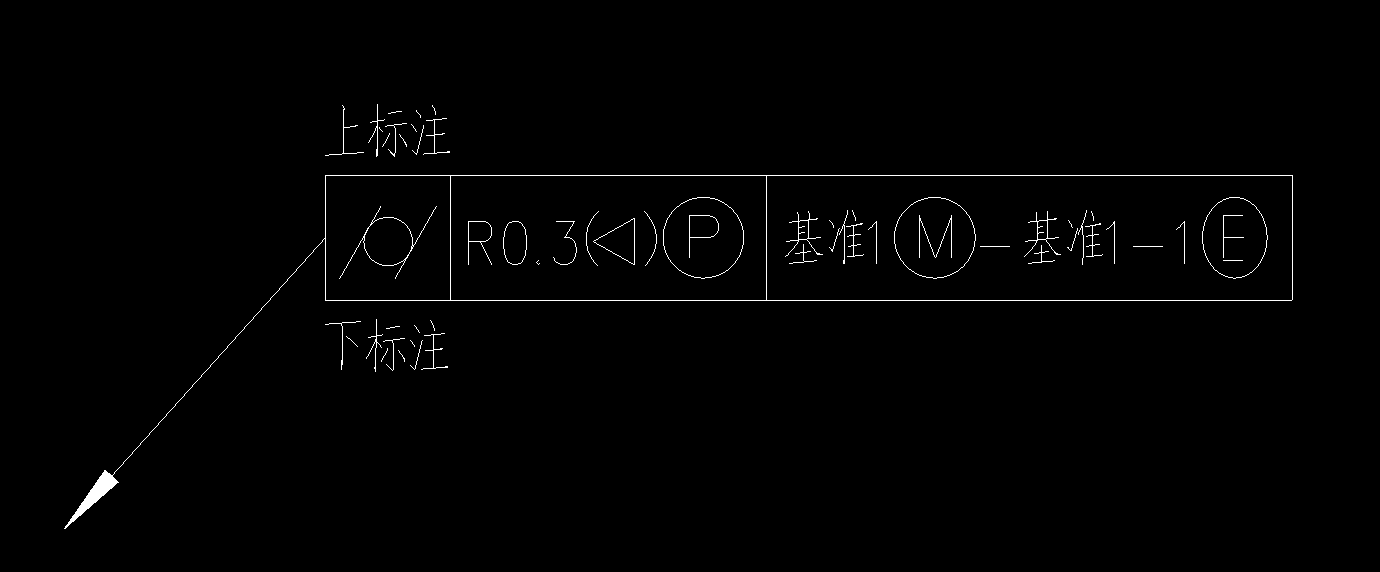

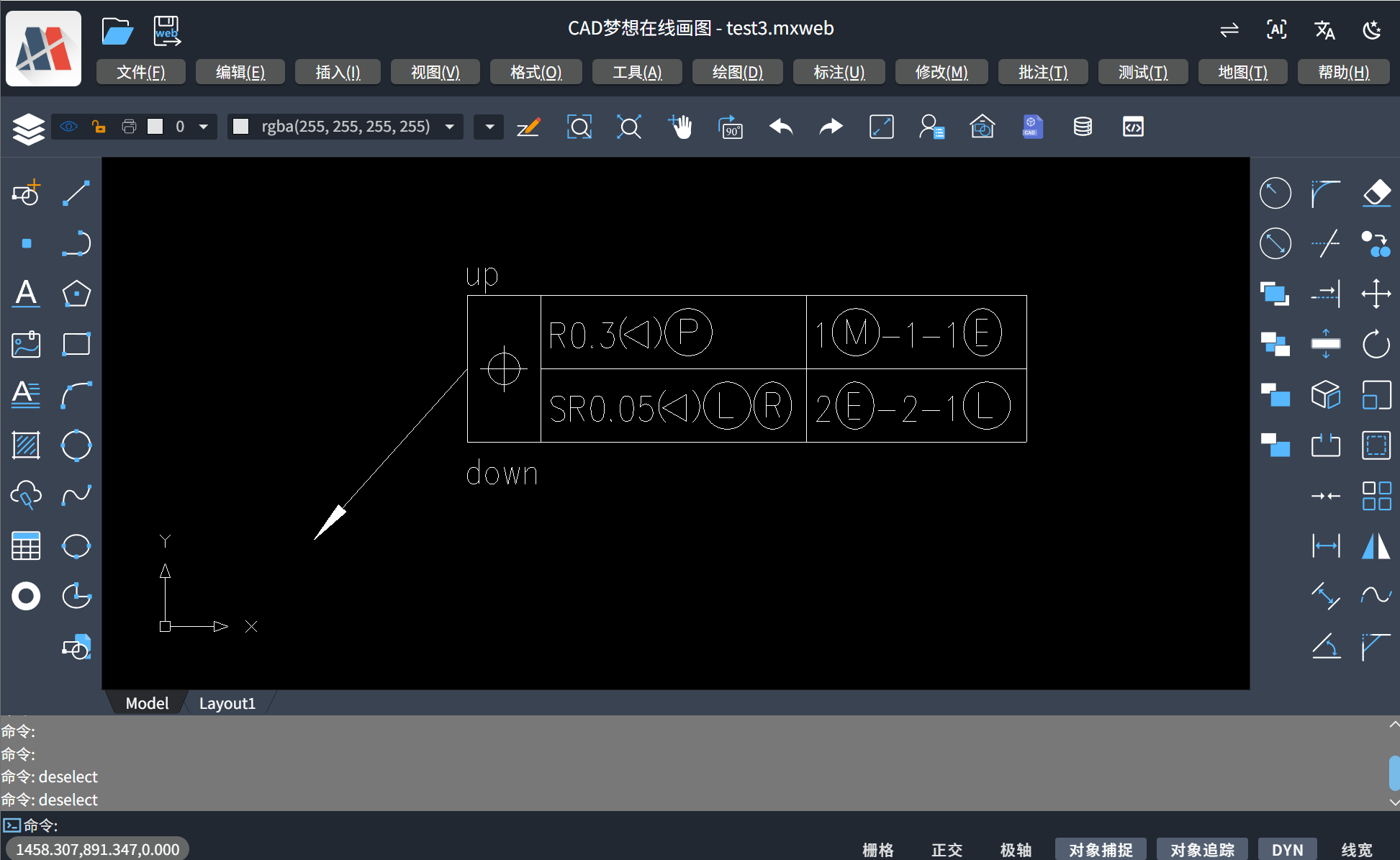

async function Mx_drawGeometricTolerance() {             // 创建形位公差实体            const dim = new MxDbGeometricTolerances();            // 设置公差内容            dim.dimToleranceContents = [{                "toleranceCode": "b", "tolerance": ["φ","we","<","@"],                "Benchmark": {"b1": [[],[]],"b1": [[],[]],"b1": [[],[]]}            }];            dim.isShowFullWeekSymbol = false;            dim.dimNotesDown = '下标注';            dim.dimNotesUp = '上标注';            // 设置标注点            const getStartPt = new MxCADUiPrPoint();            getStartPt.setMessage('请设置定位点或直线或圆弧或圆');            const startPt = await getStartPt.go();            if (!startPt) return;            dim.setStartPoint(startPt);                       // 设置转折点            const getTurningPt = new MxCADUiPrPoint();            getTurningPt.setMessage('请设置转折点');            getTurningPt.setUserDraw((pt, pw) => {                dim.setTurningPoint(pt);                pw.drawMcDbEntity(dim);            });            const turnPt = await getTurningPt.go();            if (!turnPt) return;            dim.setTurningPoint(turnPt);                       // 设置标注位置            const getDimPt = new MxCADUiPrPoint();            getDimPt.setMessage('拖动确定标注位置');            getDimPt.setUserDraw((pt, pw) => {                dim.setDimPoint(pt);                pw.drawMcDbEntity(dim);            });            const dimPt = await getDimPt.go();            if (!dimPt) return;            dim.setDimPoint(dimPt);                       // 设置终点            const getEndPt = new MxCADUiPrPoint();            getEndPt.setMessage('拖动确定标注位置');            getEndPt.setUserDraw((pt, pw) => {                dim.setEndPoint(pt);                pw.drawMcDbEntity(dim);            });            const endPt = await getEndPt.go();            if (!endPt) return;            dim.setEndPoint(endPt);               // 绘制实体            const mxcad = MxCpp.getCurrentMxCAD();            mxcad.drawEntity(dim);}
