得物业务参数配置中心架构综述
一、背景
现状与痛点
在目前互联网飞速发展的今天，企业对用人的要求越来越高，尤其是后端的开发同学大部分精力都要投入在对复杂需求的处理，以及代码架构，稳定性的工作中，在对比下，简单且重复的 CRUD 就显得更加浪费开发资源。目前 scm 供应链管理页面中，存在约 77%的标准页面，这些标准页面里，还存在着很多类似的参数配置页面，就是对某一个模型进行增、删、改、查、导入、导出进行类似的操作，这种开发工作技术含量较低，而且相对耗费人力。
什么是业务参数配置中心
参数配置中心，是一个能够通过配置的方式，快速生成前端页面以及配套增、删、改、查、导入、导出服务的配置平台，它与得物内部低代码前端页面平台 wizard 相互集成，参数配置中心提供后台增删改查服务，wizard 输出对应的前端页面代码，并可以支持用户自定义修改。
使用场景
针对读多写少的简单的单表的增删改查；

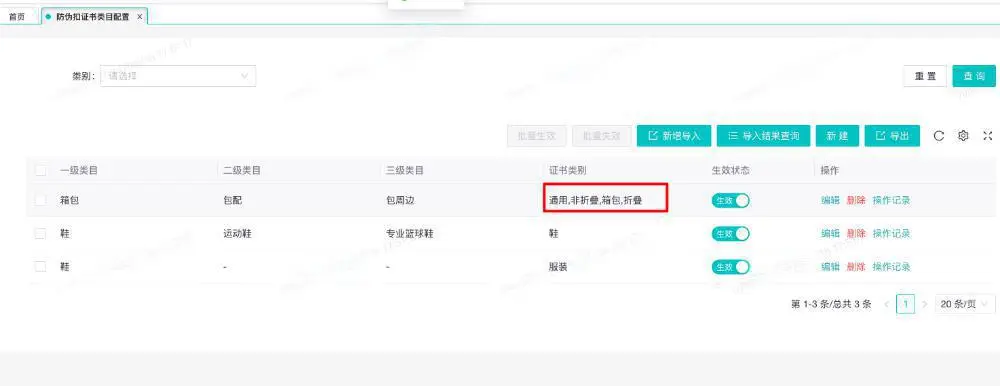

业务中需要交给运营来修改的复杂 ark 配置（简单配置除外），可以尝试使用业务参数配置中心接入，减少人为修改 JSON 可能产生的错误，导致系统无法编译进而产生故障。
比如如下的 JSON：
业务参数配置中心极速体验
后台服务搭建流程，以及数据录入
数据读取可以通过参数配置中心的 SDK，输入自己的业务入参以及自己的业务出参，SDK 会自动根据方案下的参数以及用户的输入条件，查询出对应的参数信息：
从上面的快速体验里可以看到很多名词，你一定有会有下面的疑问：
二、整体架构与原理
实现思路
首先我们对这种普通的页面进行初步剖析：页面中总体包含搜索条件、静态展示字段以及操作栏，搜索条件一般是静态字段的子集，并且操作栏的功能一般都类似，所以为了能够结构化地构造出这样的页面，我们可以将静态展示字段进行进一步抽象：比如元素、维度、参数、方案、参数实例。
元素
构成页面的每一个业务字段，统称元素，因为有些字段是大家常用的（比如仓库，品牌，一级类目，省份等），它有自己的字段名称，以及取值范围。
维度
一条记录一定有能够标注其唯一性的信息，可能是一个字段或者是多个字段，在参数中心里，能确定一条记录唯一性的所有字段就叫做维度，维度这个概念在参数中心里很重要，它是不可变的。
参数
在业务发展过程里，可以改变值的字段，就叫参数，也可以说一条记录里，除了维度，都可以叫做参数。
综合维度和参数，举个例子，比如商品信息，商品 ID 就是维度，商品售价、折扣率就是参数。或者医院挂号系统，科室 ID 就是维度，挂号费，出诊时间就是参数。
方案
一个参数方案它管理着一个场景下的业务配置，可以简单理解一个方案就代表着一个页面，包含了上述我们说的维度以及参数，并且指定了可以指定哪些字段为搜索条件，哪些是必填字段，哪些字段可以多选。
参数实例
描述好方案并生成页面后，实际产生的业务配置数据，我们称之为参数实例。

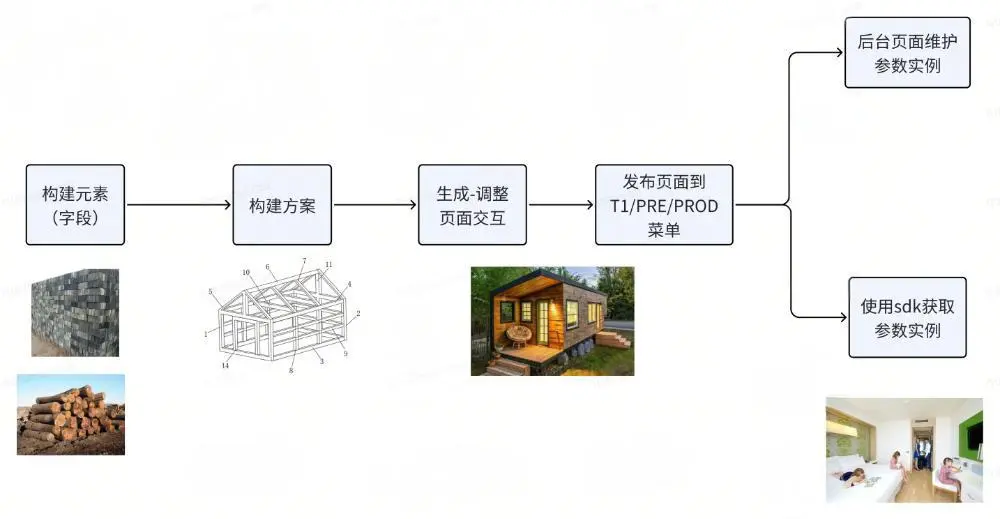

经过刚才对页面元素的解剖，大家会发现搭建一个这样的页面，犹如建房子一样，维度与参数是最基础的木料，创建方案就是设计建造的过程，参数实例就是一个个真实的房间，所以业务参数配置中心整体产品思路如下：
整体架构

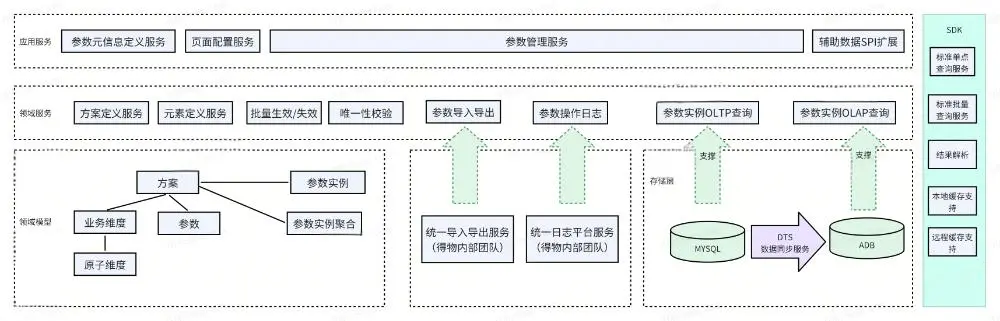

通过上文的介绍，我们介绍了业务参数配置中心最核心的概念，接下来我们看看整体的架构设计。我们针对这些最核心的概念，来设计实现这些业务功能的架构、核心包含领域模型、领域服务、应用服务以及基础设施层需要的存储部件，以及外部可以整合的导入导出框架、日志框架（外部依赖的框架也可以自己实现）、核心的元素维护、方案维护，存储设计好之后，我们就需要一个 SDK，可以让用户访问到我们的数据。

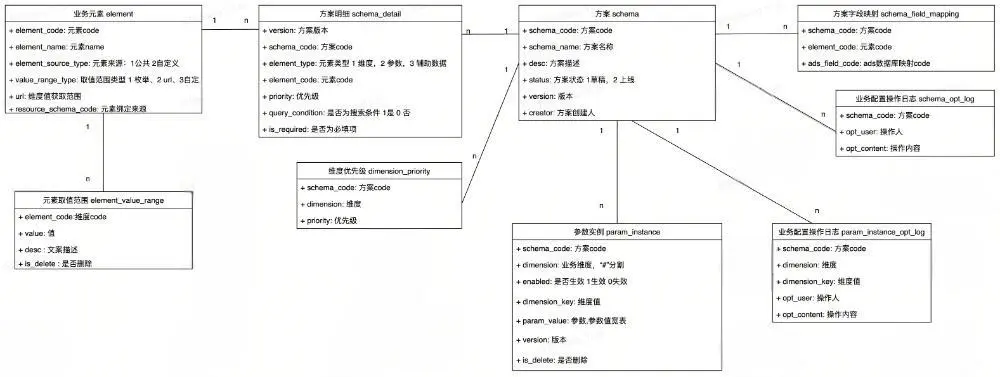

系统的实体关系图如下：
通过上文我们可以初步了解到整体的架构设计，那么每一个子模块我们如何实现？接下来我们分析更加细节的原理。
核心原理
如何设计存储的细节是这个系统的一大挑战，因为既要兼顾页面的灵活变动，也要兼顾数据整体的一致性不受影响，同时也要兼顾整体数据的查询性能，下面的小节列出了所有这些核心的挑战点。
存储流程

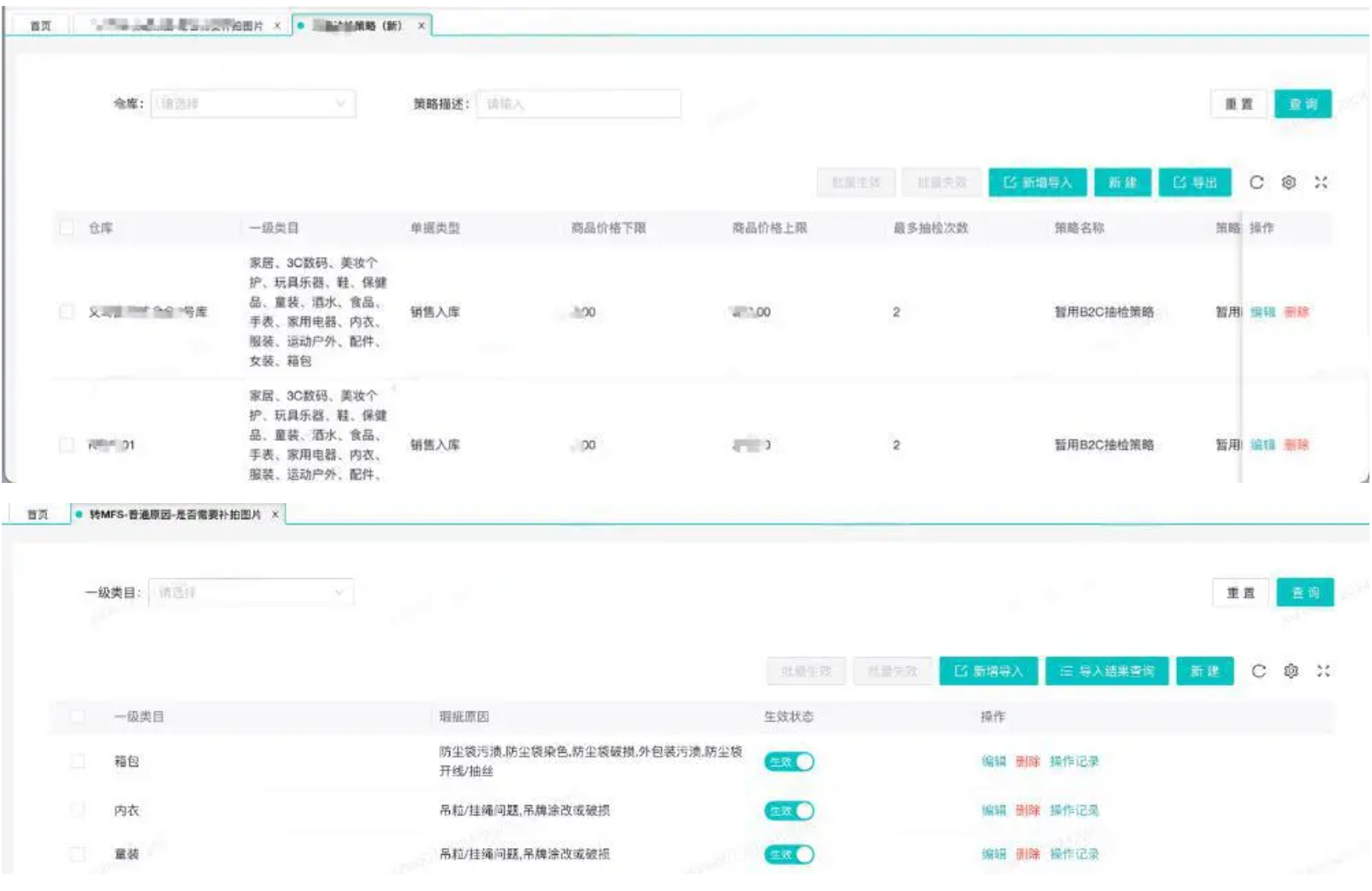

每一个页面的字段都不一样，我们是怎么存储的？
从上面的两个页面可以看到，因为页面的字段变化多端，所以我们的思考是，必须采用抽象存储的方式来应对，核心用一张 大宽表存储，其中包含很多抽象列，每一个抽象列在不同的方案下，业务含义不同。
同时把方案的元数据：维度、参数、以及功能性设置（如每个字段是否可以删除，是否需要多选）单独存储，每个方案下的大宽表里的抽象列的业务含义，就存储在这些元数据表中。
同时为了应对大批量的查询，我们引入了 OLAP 的数据库，对于在应用内部的单点查询，我们走 MySQL 实现，如果运营后台针对某个字段做大批量查询，则可以用 OLAP 数据库来缓解查询压力。

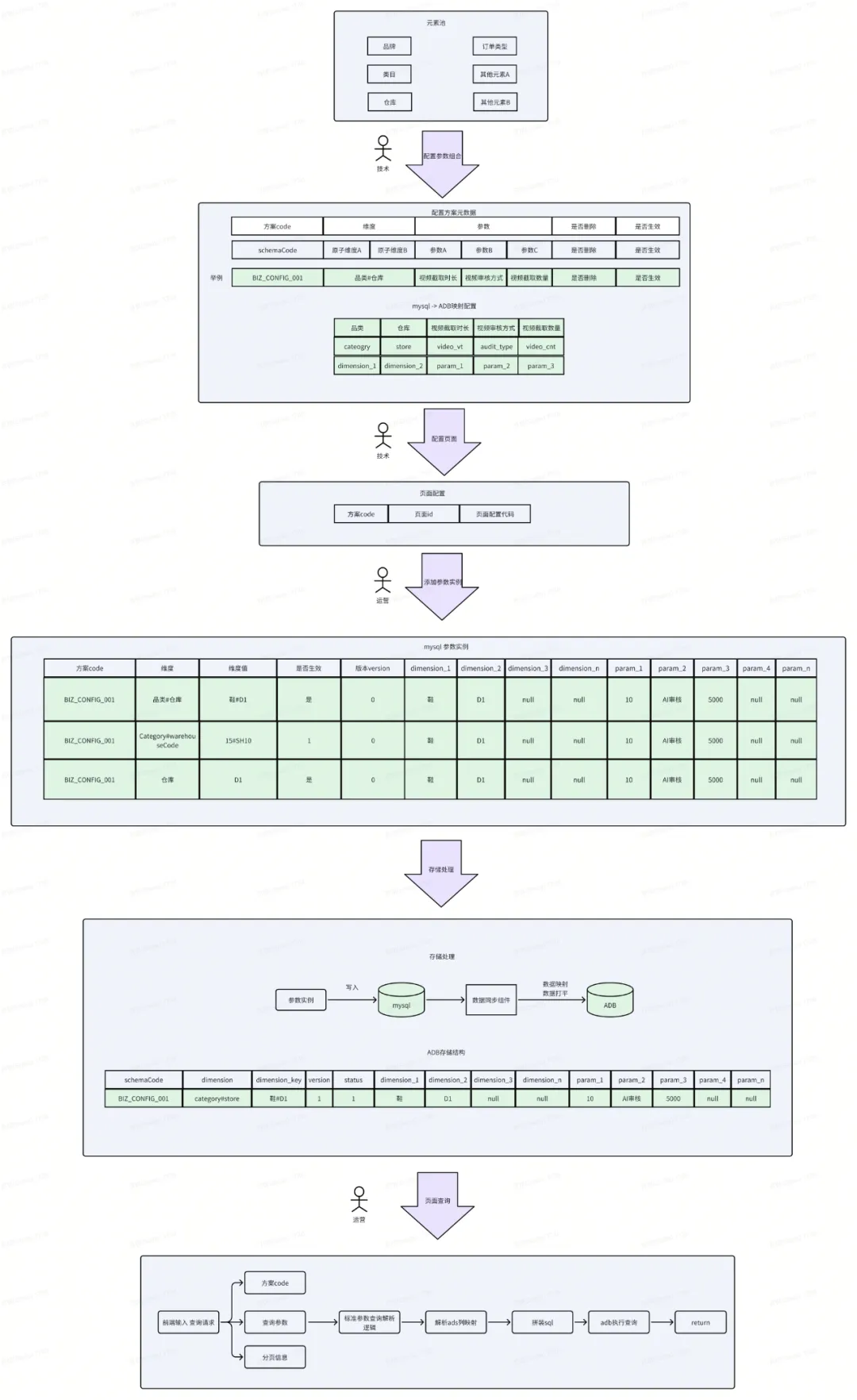

下面是存储的整个过程以及举例：
SDK 查询流程
因为在业务参数使用时，各个业务方有自己的业务对象，所以我们在 SDK 中集成了反射的能力，可以避免用户直接感知到底层的抽象存储，查询的流程使用上比较简单，一共分为三步，第一步为自定义 request，第二步自定义 response，第三步调用 SDK 方法获取参数实例，比如：
定义 request：
定义 response
调用 SDK 的服务方法查询

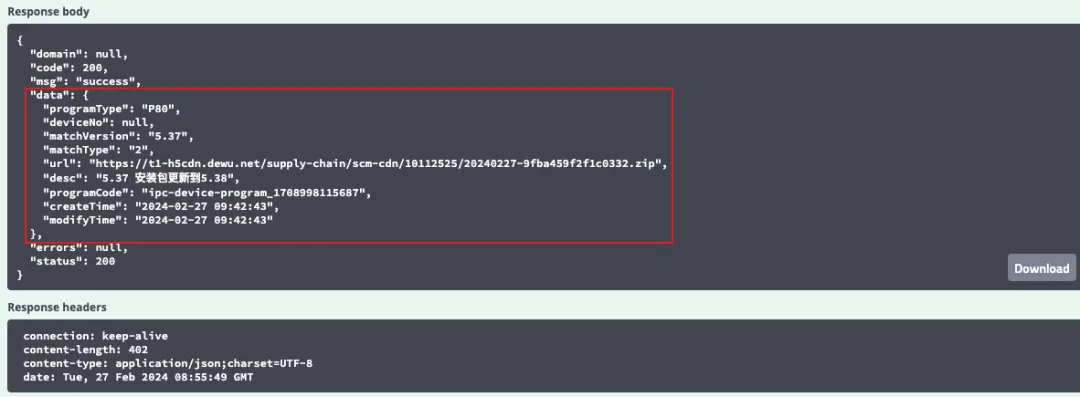

获得结果

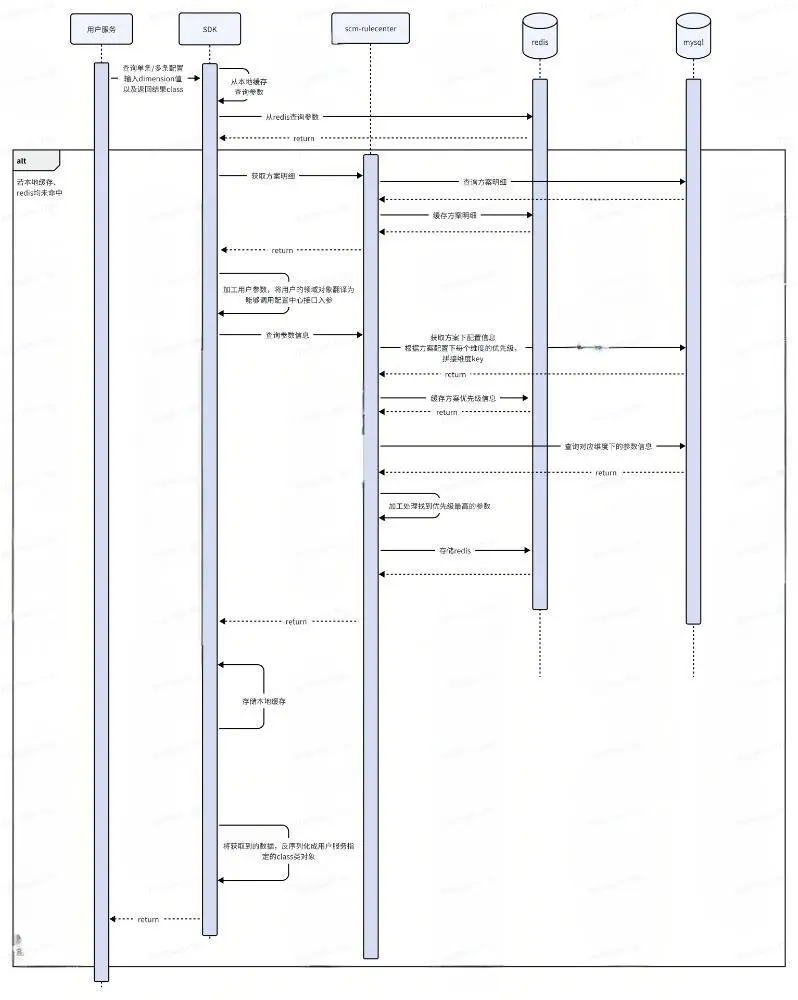

整体查询实现原理如下：

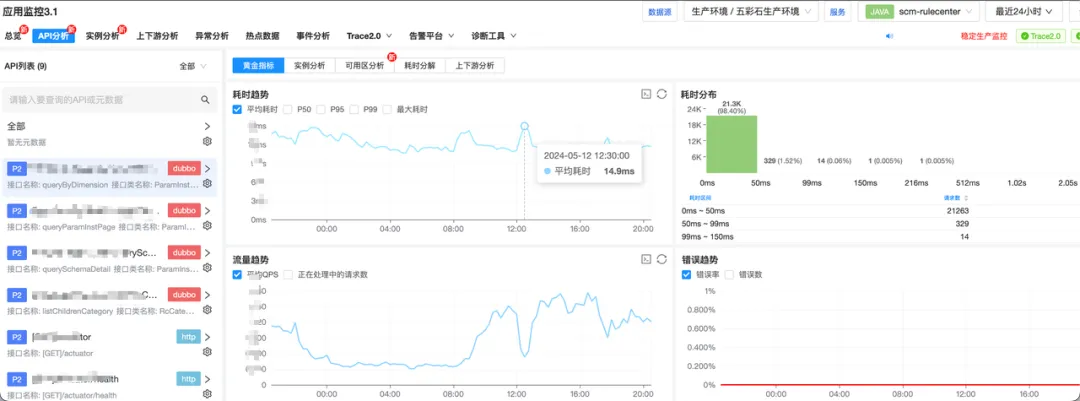

目前整个服务的性能在 10+ms 左右：
参数优先级实现
为什么会有参数优先级这个功能？
比如有一个场景，要维护一个供应链系统中的补货参数：安全库存，低于这个安全库存的时候，要通知商家进行补货，整个供应链里有 100 个仓库，20 个一级类目，200 个二级类目，2000 个三级类目，涉及到 500 个品牌，要维护每一个商品的安全库存，你会怎么实现？
你一定不会把 100 仓库_2000 类目_500 品牌 = 1000000000 种可能全都设置一遍参数，对你来说，重点类目，要单独详细配置安全库存，非重点类目可能只需要管控到一级或者二级类目即可，这样你所需要的配置会大大减少。那么参数的决策就需要遵循一定的规则，比如:
有仓库+一级类目+二级类目+三级类目 的安全库存，优先取；
如果取不到，则取仓库+一级类目+二级类目的安全库存；
再取不到，取仓库+一级类目的安全库存。
比如：
DN 仓 鞋 安全库存 100
DN 仓 鞋-运动鞋 安全库存 500
DN 仓 鞋-运动鞋-篮球鞋 安全库存 1000
那如果一个商品是篮球鞋的话，则会命中安全库存 1000 的规则，如果是登山鞋的话，只能命中运动鞋的规则取 500，如果是高跟鞋，则只能取 100 的安全库存。
（事实上这种补货规则要详细的多，这里只是方便大家理解需求，并不是真正的参数）

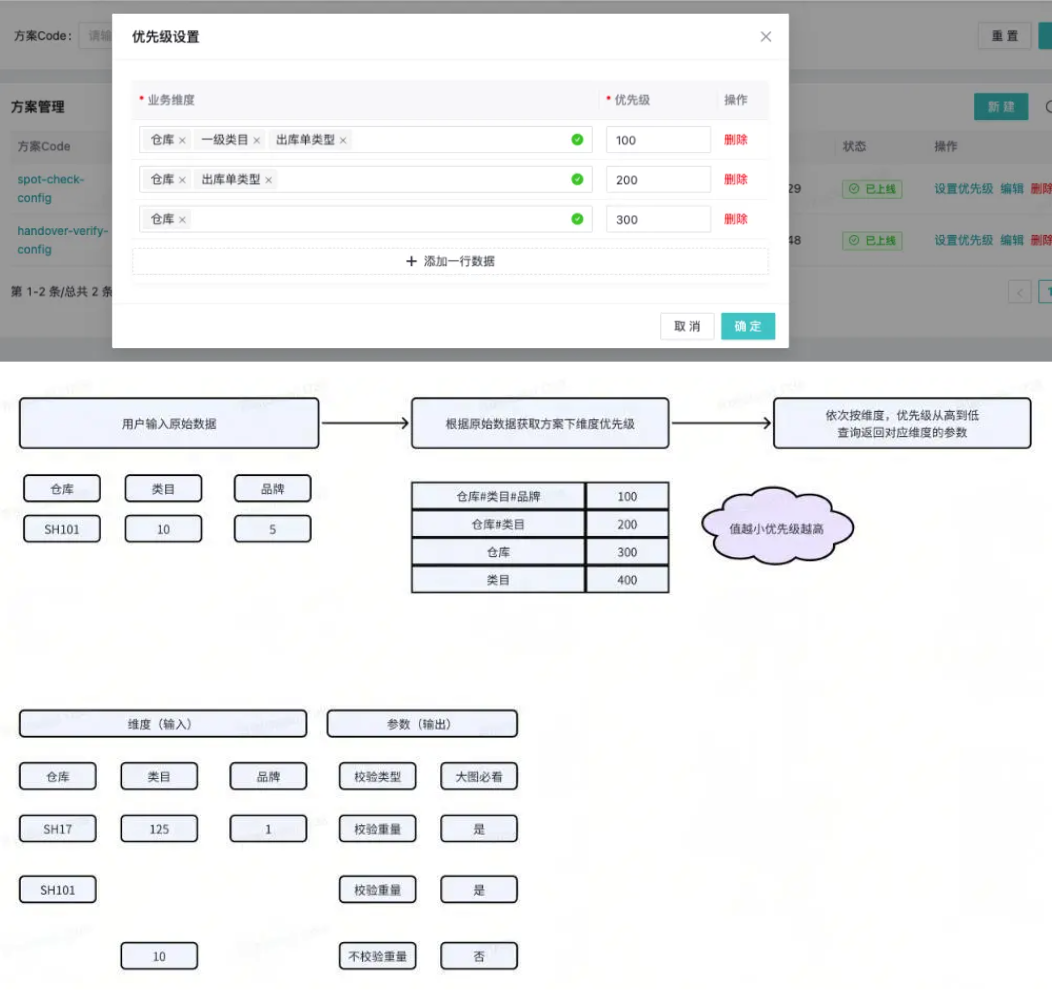

也就是说，当用户的入参同时可能命中多条参数的时候，需要通过优先级来判断应该返回哪个参数。

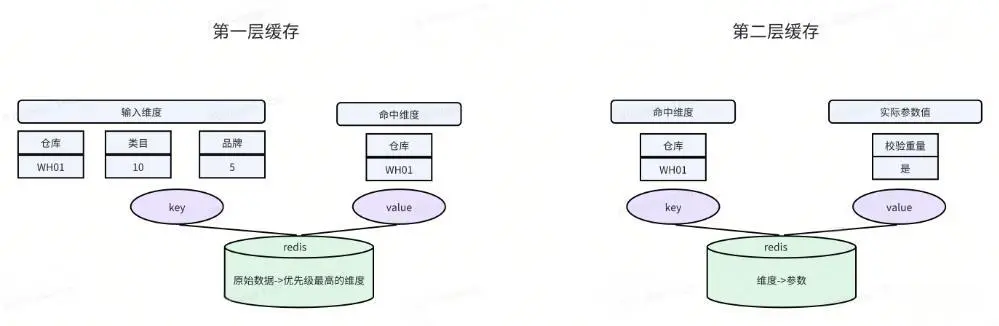

为了加速查询，系统在设计时添加了两层缓存：

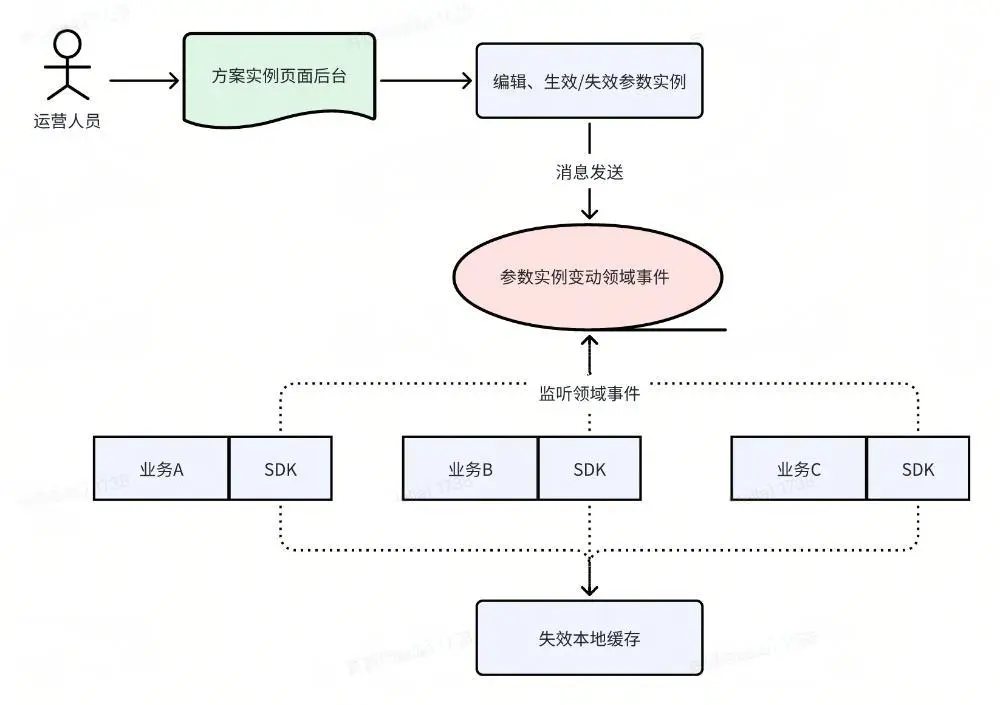

当后台数据发生变化时，会将对应的缓存进行失效。
元素多选处理

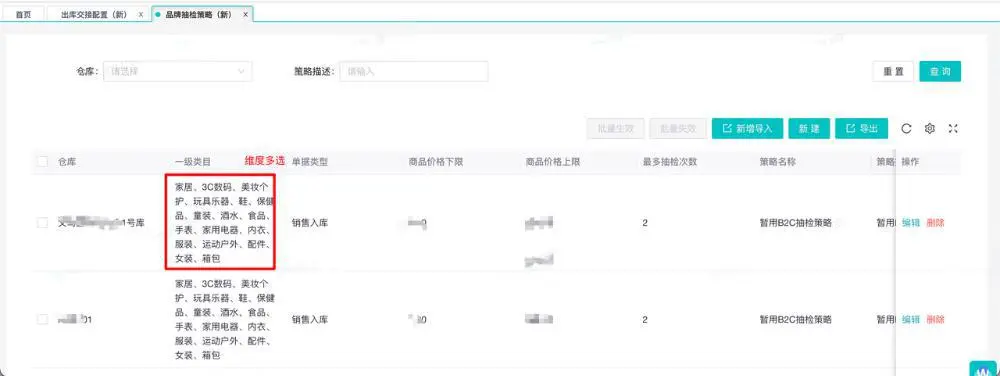

维度多选场景：
参数多选场景：
既要保证维度唯一，又要保证能正常搜索，以及展示，如何实现？业务参数配置中心引入了一个“组”的概念，是将同属于一行的参数实例，归为一个组，这个组是最小的新建、编辑单位。

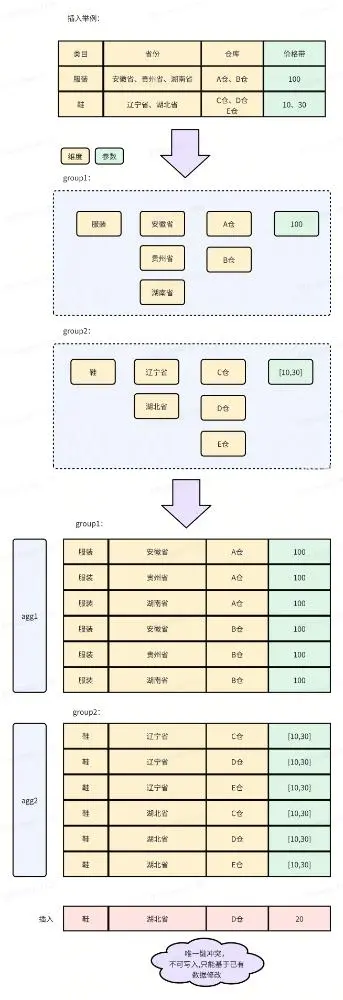

对于新增流程如下图所示：
对于修改流程，如下图所示：
元素范围查询
页面中的字段，我们统称为元素，只要是字段，一定有它的取值范围，我们平衡了用户使用成本以及系统性能，将字段取值类型划分成了四种：
1）枚举类元素
2）dubbo 全量接口元素
3）dubbo 单点查询接口元素
4）自定义文本元素
枚举元素由用户手动在页面创建，一般几十个以内为佳，创建成本不高，比如经常用到的 “是”，“否”，或者比如单据类型等等。
dubbo 全量接口元素，一般是几十到上百个的体量，比如一级类目，仓库等，地址。
dubbo 单点查询接口，一般是几千到几万体量的取值范围，无法直接在内存里存储所有枚举，比如品牌等。只能通过两个接口来完成搜索以及数据的展示，比如“品牌 ID >品牌名称”接口 和 “品牌名称->品牌 ID” 接口。
自定义文本，非枚举类字段，可以选择使用自定义文本来承接。

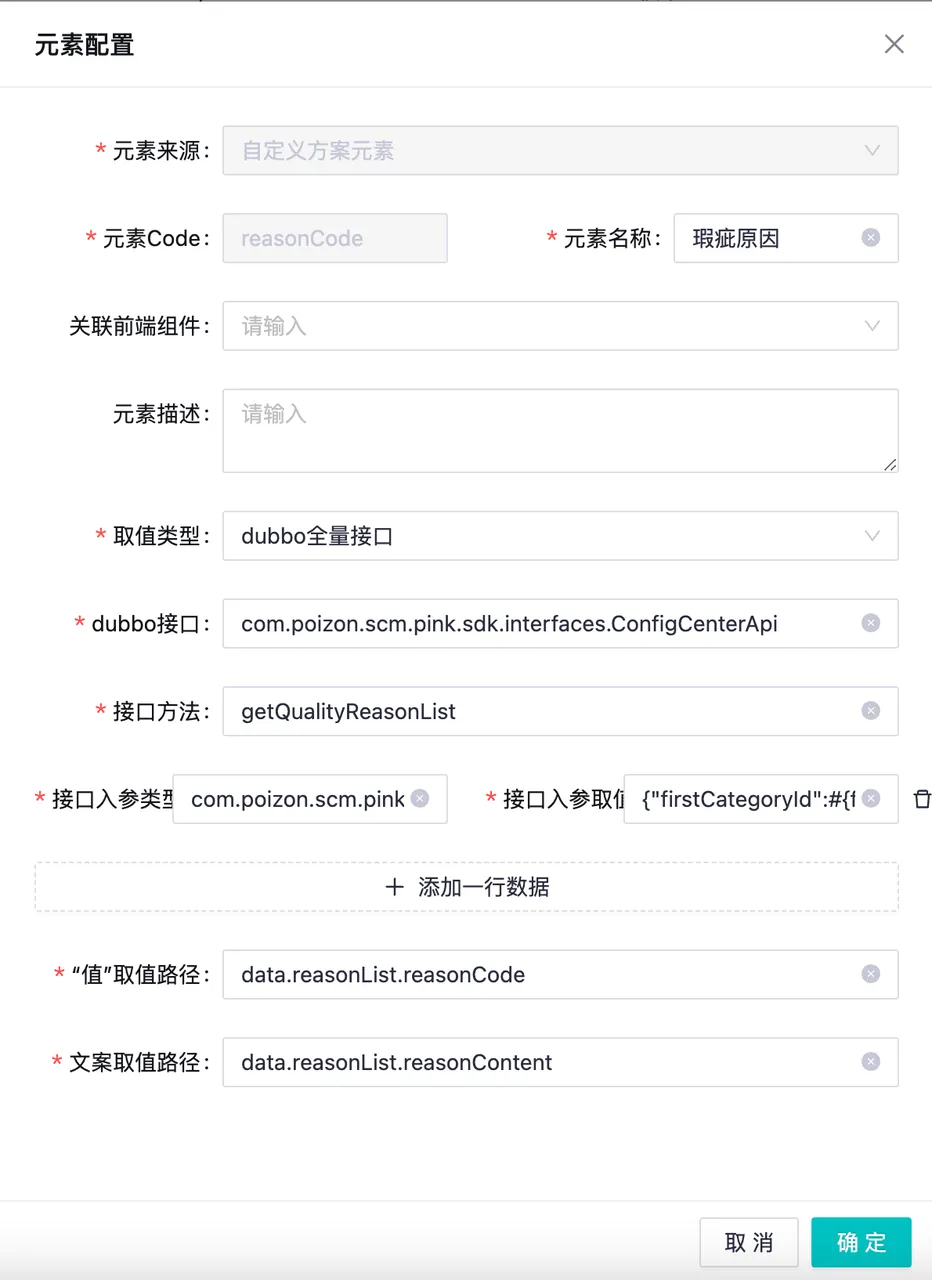

比如以下是可以通过 dubbo 接口全量获取配置的元素：

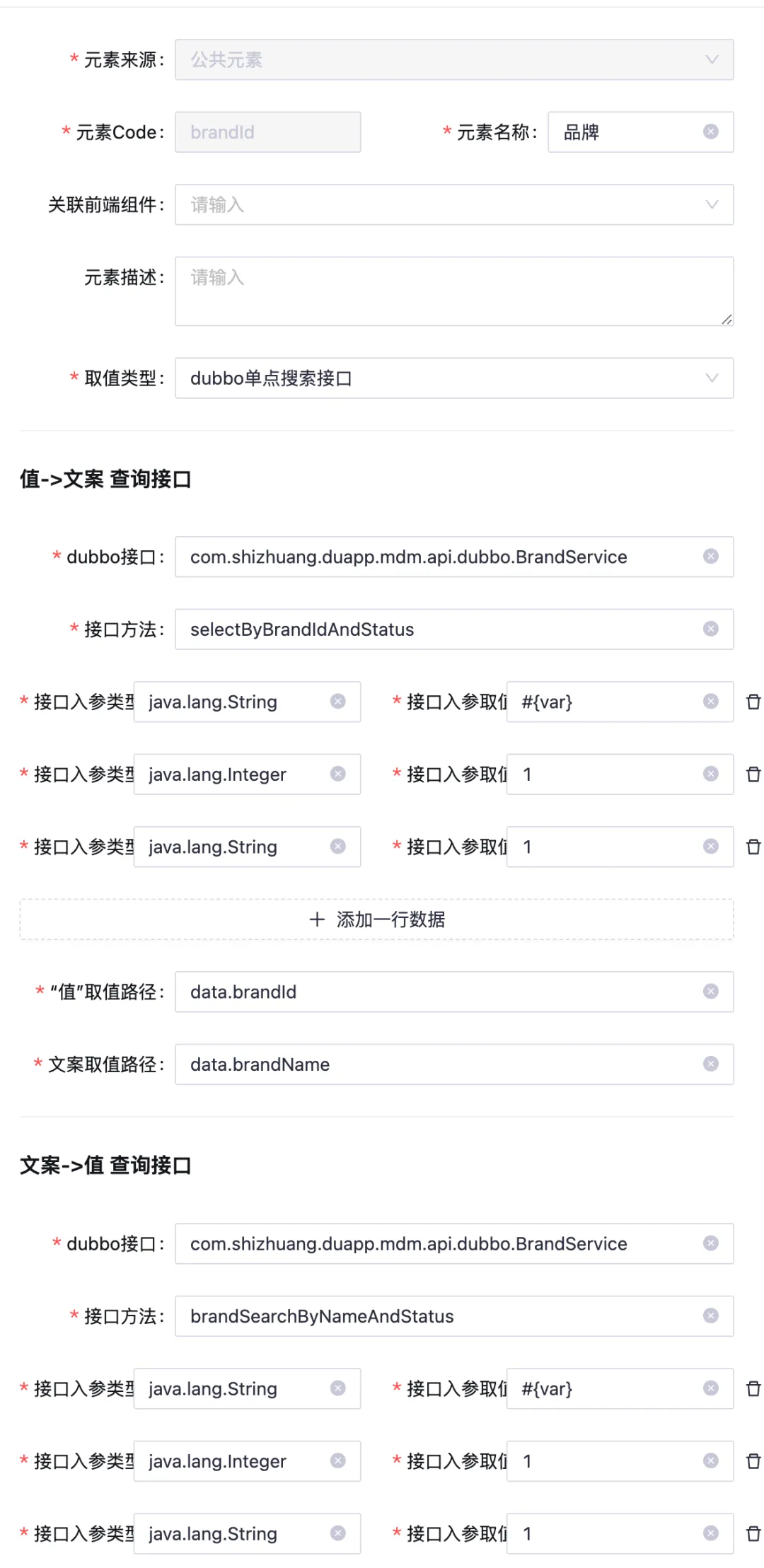

与 dubbo 全量接口的录入类似，单点搜索接口与全量接口不同的点在于，单点接口需要保留一个变量，给系统查询时调用，比如“通过品牌 ID 查询品牌名称” 和 “通过品牌名称查询品牌 ID” ，需要留给系统调用的入参，用 #{var}代替。
当然，有时元素的范围并不是只取决于它自己，可能也取决于同页面里其他元素的取值，比如说有一个质量原因的字段，当一级类目为鞋时 取值为 A、B、C，为服装时为 D、E、F，这是元素范围在设置时，就需要将对应的元素入参维护到其中，比如：
导入导出

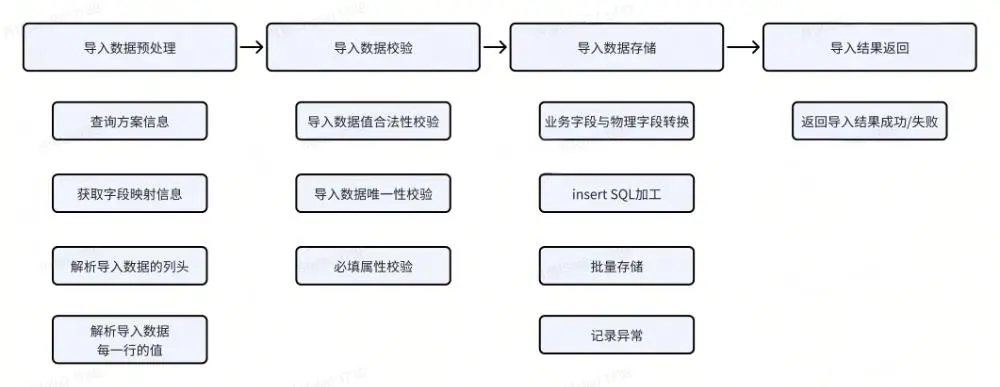

以下是导入处理流程：
为了照顾使用人员的体验，再多数导入场景时，我们的导入文件都用的是文案，而不是后台存储的数值，比如导入的字段包含类目时，导入文件输入的是鞋、服装、美妆等文案，而不是 2、3、4 这样存储在后台的数值，那么势必这里就会有将文案转换成数值的过程，这其中就用到了 2.3.5 章节中提到的元素范围查询使用的接口，当然，对于需要其他元素作为入参的元素，我们默认每个元素左边的元素都可以作为当前元素的入参。
业务参数配置中心不适合做什么？
有极为复杂的 UI 交互
较为复杂的校验逻辑（长期计划支持）
高频写入场景
应用查询参数时以非“=”条件匹配
三、总结与展望
本文简要描述了业务参数配置中心的设计思路，参数配置中心配套生成增、删、改、查、导入、导出服务，并且结合前端低代码平台自动生成前端代码，平台目前业务参数中心已经有 40+个场景接入节省了大量的工作人日，能够让研发人员，摆脱低效的 CRUD，更专注于自己内部业务逻辑的开发。
对于目前系统的未来规划：
持续增加 SDK 的查询灵活性：包括不限于批量代参数优先级对数据进行查询、通过 SDK 分页查询全量参数、对系统字段吐出方便业务方使用；
持续增加对方案定义的灵活性：支持更多的元素范围的定义，比如 HTTP 等调用方式；
持续增加对元数据定义的灵活性：部分元数据的取值可能需要同页面中的另一个元素的取值来决定，所以在取值渲染时，可以保留给其他元素的占位符，进而随着页面的动态变动，后台取值也可以动态变动。
