架构实战营课后作业

模块一作业

微信业务架构图

“学生管理系统”架构设计

假设今年学校毕业设计要求提升，要求做真正可运行的学生管理系统，学院对毕设的具体要求如下:

1. 要求可以通过公网域名访问;

2. 要求至少 3 人合作完成;

3. 能够支撑管理 1000 个学生;

4. 答辩的时候会根据架构方案来进行打分，不推荐太简单和太复杂的方案。

你找了 2 个好朋友一起来做这个项目，你们的基本情况如下:

1. 大家都会 Java，但是有一个是 PHP 高手;

2. 大家经济条件一般。

复杂度分析：

• 是否需要高性能？系统能支撑 1000 个学生足矣，因此不用考虑高性能。

• 是否需要高可用？学校内部的学生管理系统，不要求计算高可用，但对存储高可用有一些要求：数据不能全部丢失。

• 是否需要可扩展？涉及学生管理、课程管理、考试管理、权限管理，系统需要具备一定的扩展性。

• 成本要求？需要自己来做一个可运行的系统，大家经济条件一般，因此成本不能高。

• 安全性要求？学生信息主要涉及姓名、学号、成绩等信息，安全性要求不高。

综上分析得到复杂度来源：

1. 存储高可用：数据不能全部丢失

2. 系统需要具备一定的扩展性

3. 经济有限，成本不能高

根据复杂度画出架构图：

• 方案一

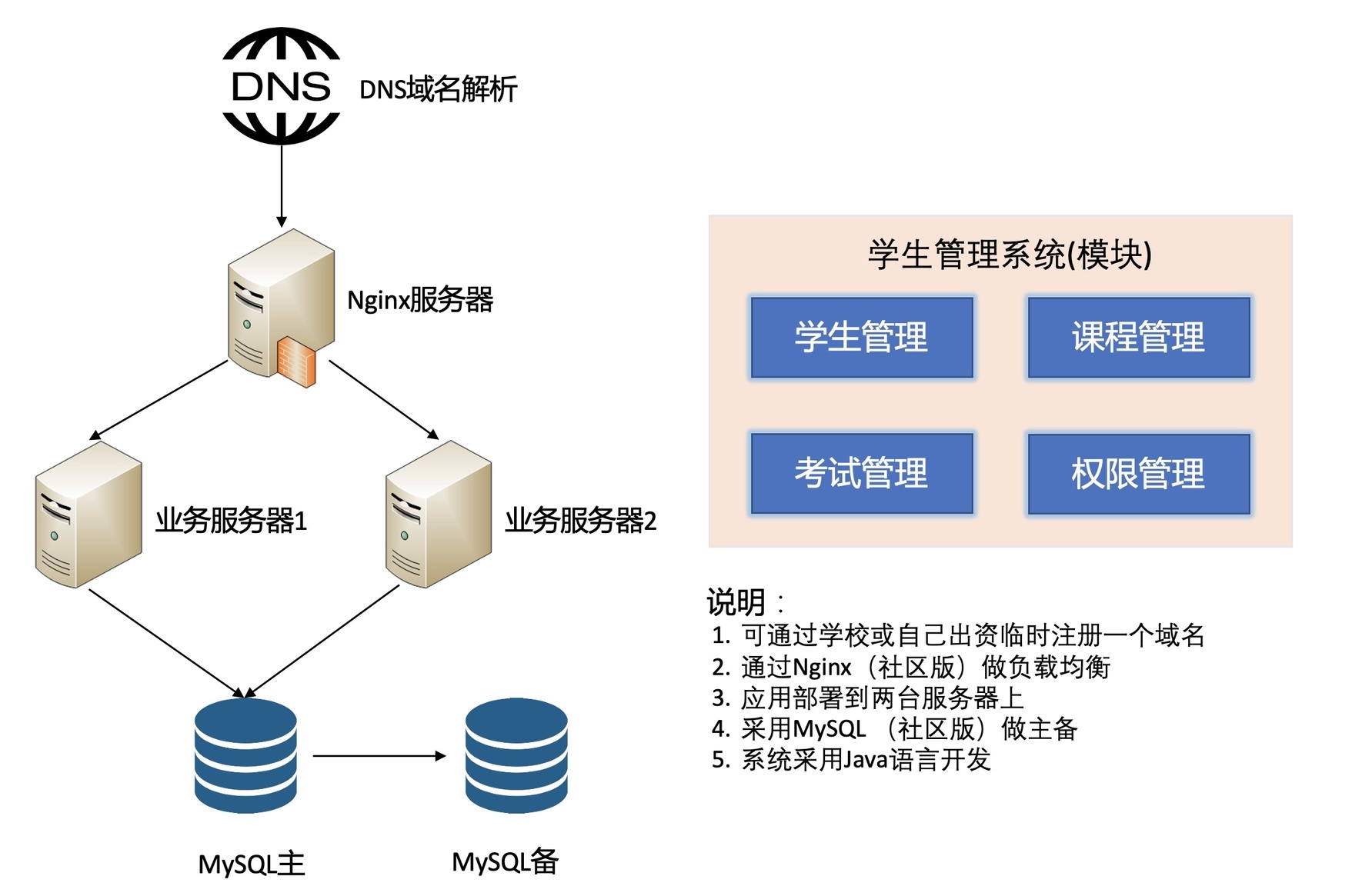

• 方案二

方案选择：

两种方案都能满足业务要求，但方案一更优，主要原因：

合适原则：

1. 性能和可用性约束：不需要高性能和高可用计算，方案一足矣；

2. 成本约束：大家经济条件一般，方案一只需要 3 台服务器，方案二需要 5 台服务器；

3. 技术约束：方案二需要单独部署和配置 Nginx 服务器，需要熟悉 Nginx；

简单原则：

1. 部署成本：方案二部署麻烦，需要部署 1 台 Nginx 服务器和 2 台业务服务器；

2. 维护成本：方案二的维护成本高，需要监控两台服务器、排查问题需要在两台服务器上切换；

演化原则：

1. 学生数量相对稳定，方案一的系统架构在 2-3 年内够用，无需考虑太多演化，且方案一演化成方案二也相对简单。
