CST 软件如何在同一个 TS Block 中导入多组 S 参数

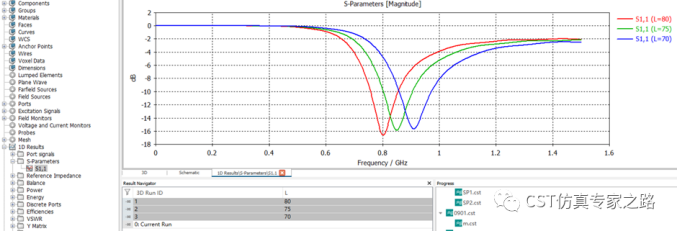

Q：小明同学在 CST 软件 微波工作室中通过扫参得到多组 SNP 参数文件，如下图所示：

如何将这些 SNP 文件同时导入到 schematic 中，并能够将所有结果同时绘出？

A：这里介绍一个 CST 软件 schematic 中的一个小技巧。

一、首先按照小明同学的做法，将 3D 中得到的多组 S 参数文件输出为多个.snp，如下图所示

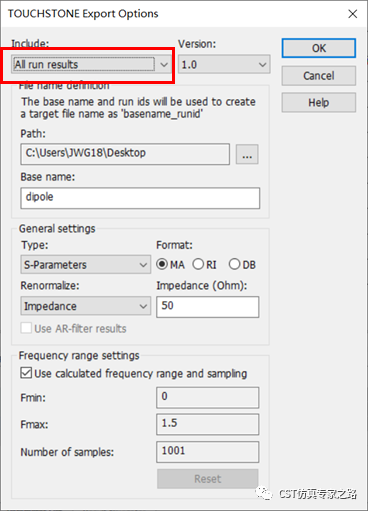

Postprocessing---export---touchstone，在下图对话框中选择 All run results

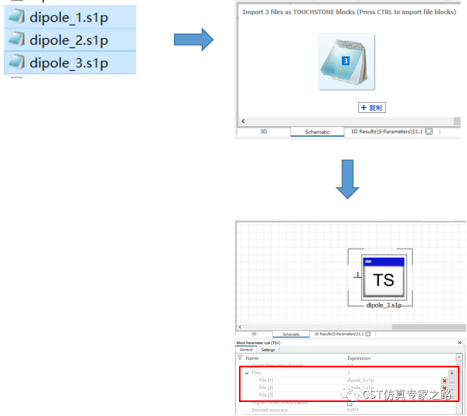

二、在文件夹中选择 3 个文件，并按住 alt 按键，拖拽至 schematic 界面空白处，如下图所示：

在 block parameter list 中可以看到添加的 3 个 .snp 文件。

当然，也可以不一起拖拽，而是在已有的 TS block 中点击 Block parameter list---General---Files 右侧绿色的“+”号，一个一个添加。

在这里，每一个.snp 文件都被赋予了一个编号，如 file[1]，其编号为 1。

三、可以在 Block parameter list---settings---Using File 中使用第二条中的编号来指定哪一个.snp 文件被使用。如 value=1，则 File(1)对应的 dipole_3.s1p 会被使用。

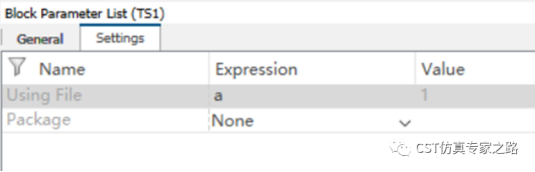

在这里我们可以将 Using File 的值定义为一个变量。如下图所示：

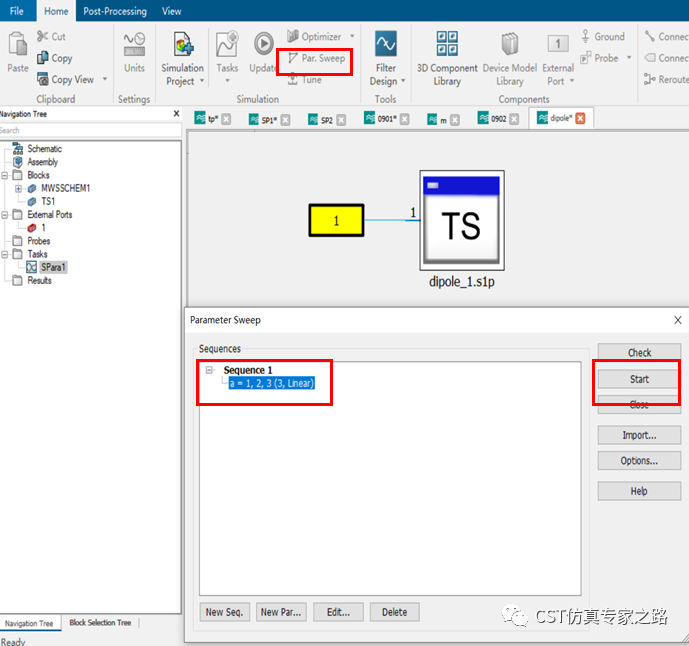

四、可以创建 S parameter task，然后使用 parameter sweep 对参数 a 进行参扫。当然也可以创建 parameter sweep task 与 S parameter task 嵌套。如下图所示：
