Ingress-nginx 接入可观测性最佳实践

作者:观测云
  • 2025-06-13
    上海
  • 本文字数:4744 字

    阅读完需:约 16 分钟

Ingress-nginx 接入可观测性最佳实践

背景

在大型分布式系统中,服务之间调用复杂,链路追踪可以帮助梳理请求流向,现代系统也需要实时监控来快速响应事件以及故障,让我们了解系统瓶颈和高负载路径,从而可以进行优化。


Ingress-nginx 是在 Kubernetes 环境中使用的,专门用于管理进入 Kubernetes 集群的外部访问流量。它基于 Nginx,利用其作为反向代理和负载均衡器的能力,但专门配置和优化以适应 Kubernetes 的架构。Ingress Controller 的主要任务是根据预先定义的规则(通过 Kubernetes Ingress 资源设置)将外部请求路由到集群内的特定服务。

前提条件

Ingress-nginx(v1.9.0) 协议使用 Opentracing 协议上报链路数据,各个服务中链路使用 ddtrace 串联上报数据。


本示例的 Ingress-nginx 版本是 1.9.6,Service 之间使用 DDtrace sdk 串联上报数据。

1. 安装 Ingress-nginx-Controller

创建一个 ingress-nginx.yaml 文件:


apiVersion: v1kind: Namespacemetadata:  name: ingress-nginx---apiVersion: v1kind: ServiceAccountmetadata:  name: ingress-nginx  namespace: ingress-nginx---apiVersion: rbac.authorization.k8s.io/v1kind: ClusterRolemetadata:  name: ingress-nginxrules:  - apiGroups:      - ""    resources:      - configmaps      - endpoints      - nodes      - pods      - secrets      - services    verbs:      - list      - watch      - get  - apiGroups:      - "discovery.k8s.io"    resources:      - endpointslices    verbs:      - list      - watch  - apiGroups:      - "coordination.k8s.io"    resources:      - leases    verbs:      - get      - watch      - list      - create      - update  - apiGroups:      - "networking.k8s.io"    resources:      - ingresses      - ingressclasses    verbs:      - get      - list      - watch  - apiGroups:      - "networking.k8s.io"    resources:      - ingresses/status    verbs:      - update  - apiGroups:      - "extensions"    resources:      - ingresses    verbs:      - get      - list      - watch  - apiGroups:      - "extensions"    resources:      - ingresses/status    verbs:      - update  - apiGroups:      - ""    resources:      - events    verbs:      - create      - patch---apiVersion: rbac.authorization.k8s.io/v1kind: ClusterRoleBindingmetadata:  name: ingress-nginxroleRef:  apiGroup: rbac.authorization.k8s.io  kind: ClusterRole  name: ingress-nginxsubjects:  - kind: ServiceAccount    name: ingress-nginx    namespace: ingress-nginx---apiVersion: apps/v1kind: Deploymentmetadata:  name: ingress-nginx-controller  namespace: ingress-nginxspec:  selector:    matchLabels:      app: ingress-nginx  template:    metadata:      labels:        app: ingress-nginx    spec:      serviceAccountName: ingress-nginx      containers:      - name: controller        image: xxxxxxxxxxxxxxx/controller:v1.9.6        args:        - /nginx-ingress-controller        - --publish-service=$(POD_NAMESPACE)/ingress-nginx-controller        - --election-id=ingress-controller-leader        - --controller-class=k8s.io/ingress-nginx        - --ingress-class=nginx        - --configmap=ingress-nginx/ingress-nginx-controller        env:        - name: HOST_IP          valueFrom:            fieldRef:              fieldPath: status.hostIP        - name: POD_NAME          valueFrom:            fieldRef:              fieldPath: metadata.name        - name: POD_NAMESPACE          valueFrom:            fieldRef:              fieldPath: metadata.namespace        ports:        - name: http          containerPort: 80        - name: https          containerPort: 443        - name: prom          containerPort: 10254---apiVersion: v1kind: Servicemetadata:  name: ingress-nginx-controller  namespace: ingress-nginxspec:  type: NodePort  ports:  - name: http    port: 80    targetPort: 80    nodePort: 30796  - name: https    port: 443    targetPort: 443    nodePort: 30149  - name: prometheus    port: 10254    targetPort: 10254    nodePort: 30254  selector:    app: ingress-nginx---
apiVersion: v1data: allow-snippet-annotations: "false" enable-opentracing: "true" opentracing-trust-incoming-span: "true" datadog-collector-host: "datakit-service.datakit.svc.cluster.local" datadog-collector-port: "9529" datadog-service-name: "ingress-nginx" datadog-environment: "testing" datadog-operation-name-override: "HTTP $request_method $service_name $uri $opentelemetry_trace_id" datadog-priority-sampling: "false" datadog-sample-rate: "1.0"kind: ConfigMapmetadata: labels: app.Kubernetes.io/component: controller app.Kubernetes.io/instance: ingress-nginx app.Kubernetes.io/name: ingress-nginx app.Kubernetes.io/part-of: ingress-nginx app.Kubernetes.io/version: 1.9.6 name: ingress-nginx-controller namespace: ingress-nginx
复制代码


应用该配置:


kubectl apply -f ingress-nginx.yaml
复制代码

1.1 编辑 Ingress-controller ConfigMap 资源

配置 Ingress-nginx 服务 ConfigMap(上述步骤中 Ingress-nginx.yaml 文件已经添加好):


apiVersion: v1data:  allow-snippet-annotations: "false"  enable-opentracing: "true"  opentracing-trust-incoming-span: "true"  datadog-collector-host: "datakit-service.datakit.svc.cluster.local"  datadog-collector-port: "9529"  datadog-service-name: "ingress-nginx"  datadog-environment: "testing"  datadog-operation-name-override: "HTTP $request_method $service_name $uri $opentelemetry_trace_id"  datadog-priority-sampling: "false"  datadog-sample-rate: "1.0"kind: ConfigMapmetadata:  labels:    app.Kubernetes.io/component: controller    app.Kubernetes.io/instance: ingress-nginx    app.Kubernetes.io/name: ingress-nginx    app.Kubernetes.io/part-of: ingress-nginx    app.Kubernetes.io/version: 1.9.6  name: ingress-nginx-controller  namespace: ingress-nginx
复制代码

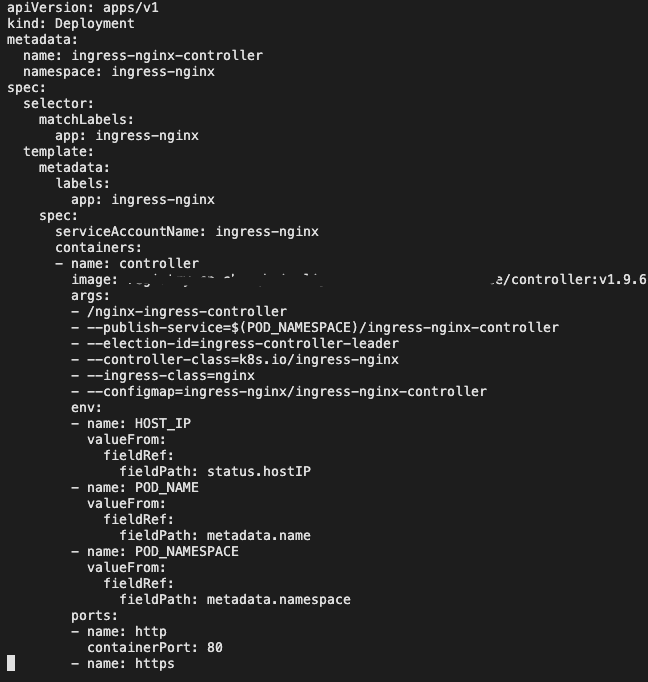

配置 ConfigMap 后在 Ingress-controller 的 deployment 中增加一行指定 ConfigMap。


--configmap=ingress-nginx/ingress-nginx-controller
复制代码



kuebctl apply -f ingress-nginx.yaml
复制代码

1.2 DataKit-operator 注入 DDTrace SDK

1.2.1 开启 DDTrace 采集器

修改 datakit.yaml 文件,在默认开启的采集器配置中,追加 DDtrace。


 - name: ENV_DEFAULT_ENABLED_INPUTS   value: cpu,disk,diskio,mem,swap,system,hostobject,net,host_processes,container,ddtrace
复制代码


重启 DataKit。


kubectl apply -f datakit.yaml
复制代码

1.2.2 安装 DataKit Operator

wget https://static.guance.com/datakit-operator/datakit-operator.yaml
复制代码


执行安装指令。


kubectl apply -f datakit-operator.yaml
复制代码


重启业务应用 pod。


kubectl apply -f xxxxx.yaml
复制代码

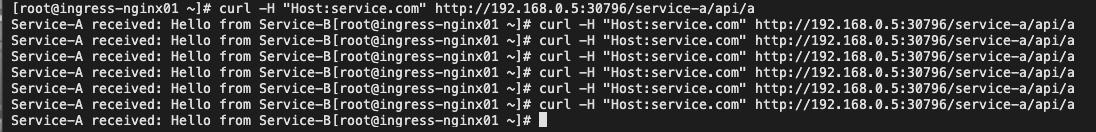

1.2.3 Ingress 访问测试

因为 Ingress-nginx-controller Service 的类型是 NodePort,将 80 端口映射到 30796 端口。192.168.0.5 是运行 Ingress-nginx Pod 的节点 IP。


curl -H "Host:service.com" http://192.168.0.5:30796/service-a/api/a
Service-A received: Hello from Service-B
复制代码

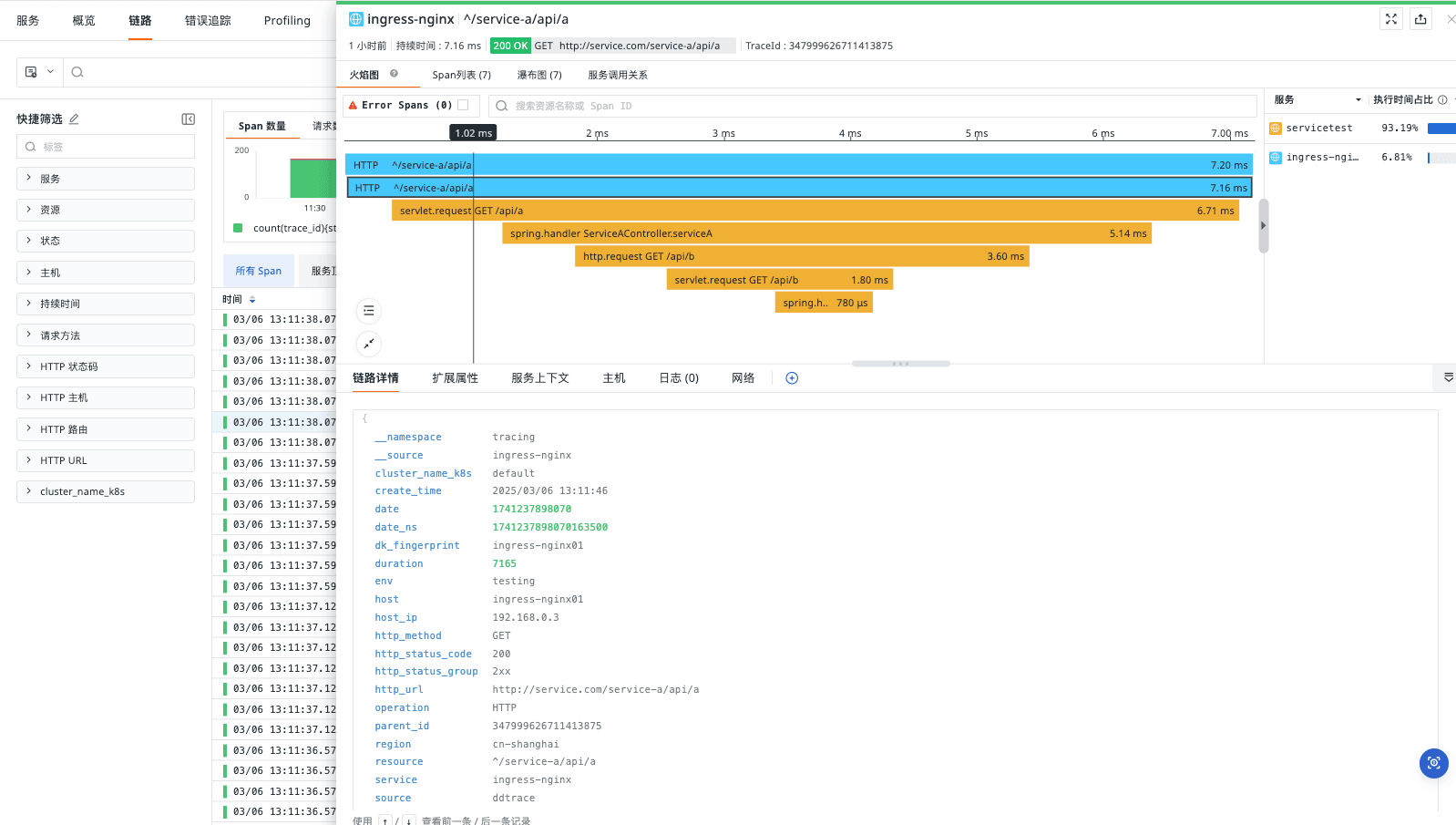

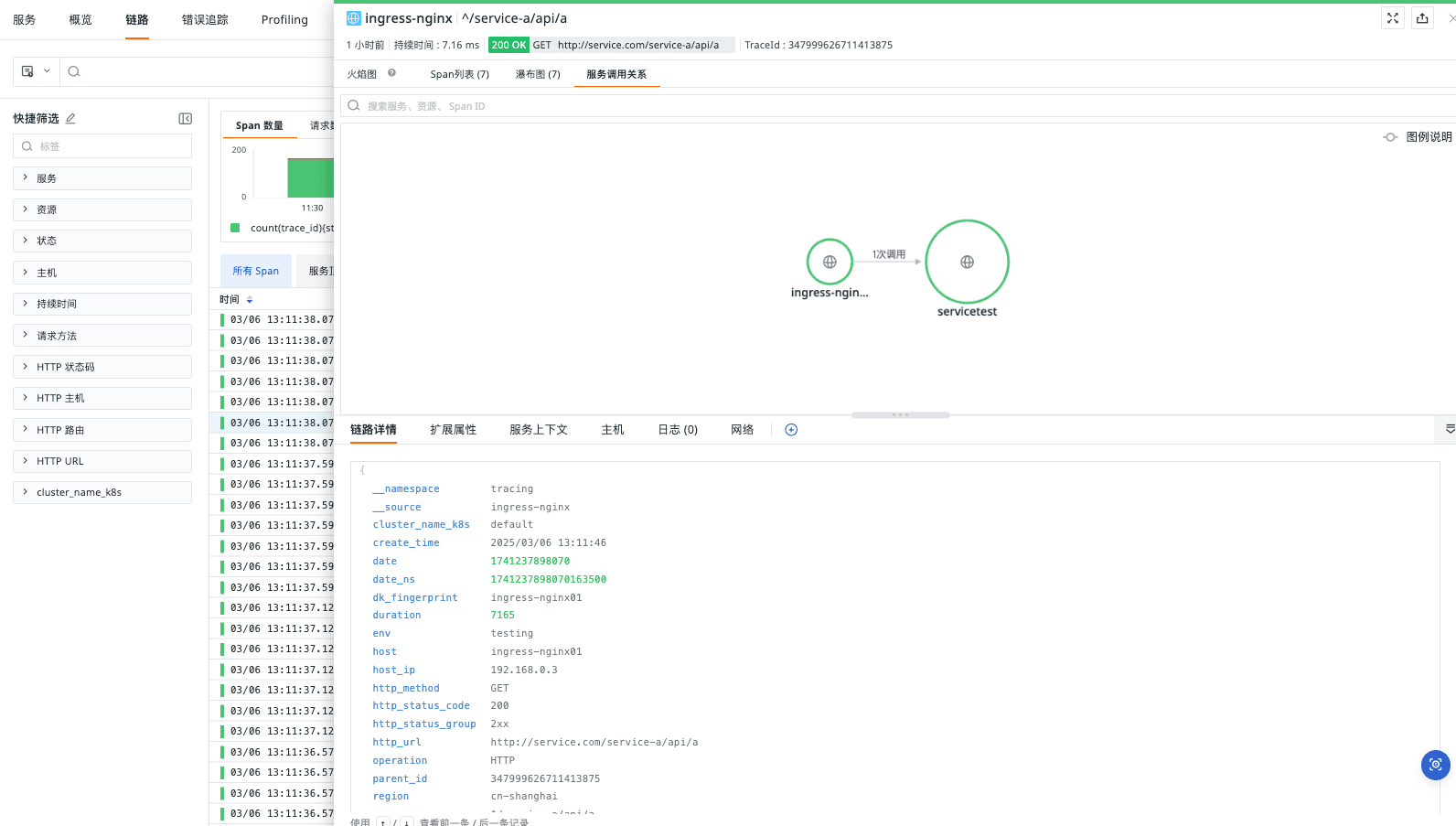

1.2.4 链路展示

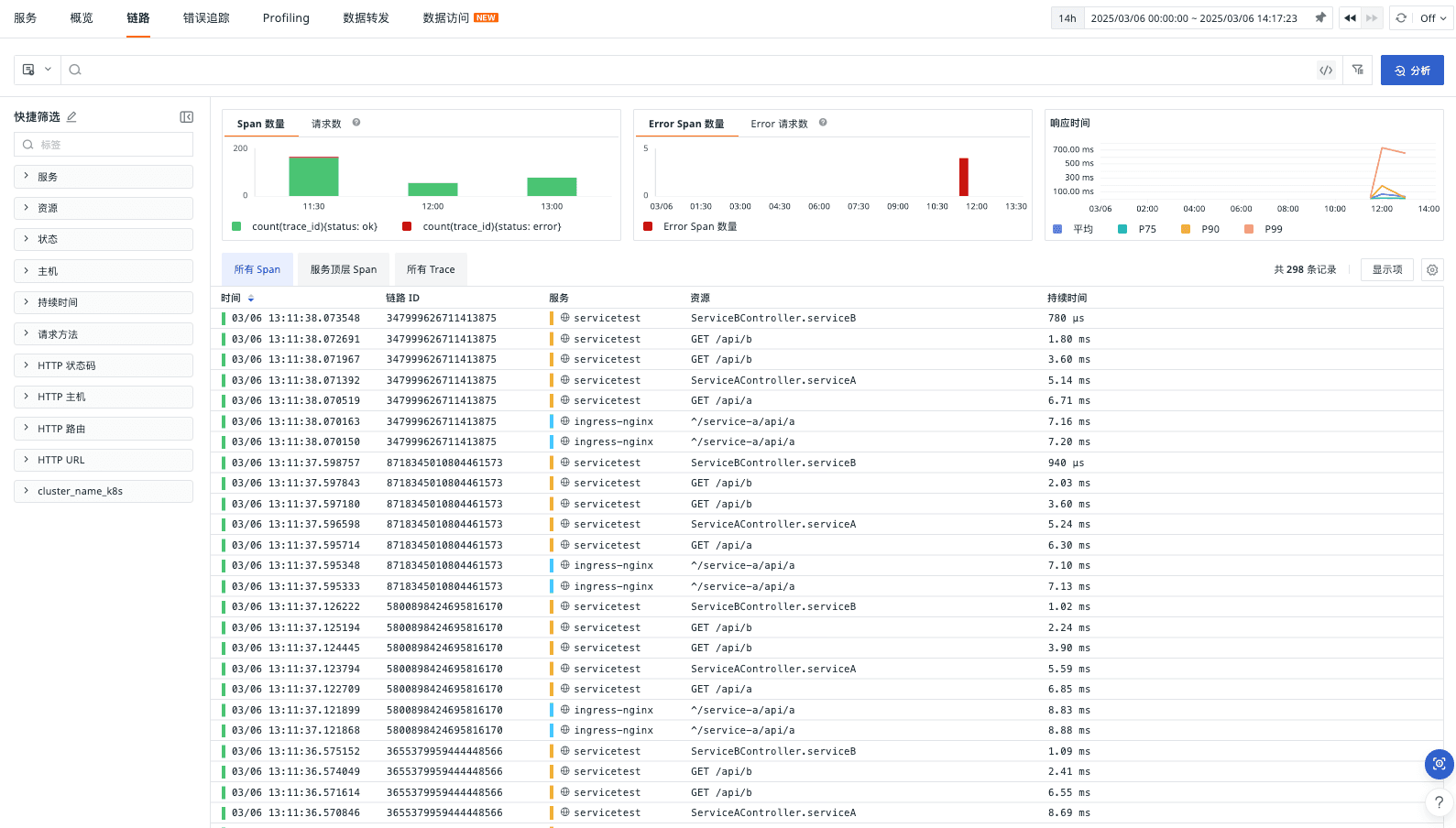

到观测云控制台应用性能检测部分,可以看到 Ingress-nginx 链路数据正常上报。




2. Ingress-nginx 指标

Ingress Nginx Controller 集成了 Prometheus 监控功能,使用 10254 作为其 Prometheus 指标端点的默认端口。通过将 service 的 type 改为 NodePort 并映射 10254 端口,集群外部(例如节点 IP)可以通过 http://<node-ip>:10254/metrics 访问这些指标。


DataKit 使用 Kubernetes Prometheus Discovery 方式采集 Prometheus 暴露的指标。KubernetesPrometheus 是一个只能应用在 Kubernetes 的采集器,它根据自定义配置实现自动发现 Prometheus 服务并进行采集,极大简化了使用过程。

2.1 DataKit 配置

DataKit 操作如下:


1、通过 ConfigMap 方式注入采集器配置来开启采集器开启 KubernetesPrometheus 采集器


# datakit.yaml
volumeMounts: # datakit.yaml 中已有该配置,直接搜索即可定位到 - mountPath: /usr/local/datakit/conf.d/Kubernetesprometheus/Kubernetesprometheus.conf name: datakit-conf subPath: Kubernetesprometheus.conf
# 直接在 datakit.yaml 底部追加---apiVersion: v1kind: ConfigMapmetadata: name: datakit-conf namespace: datakitdata: Kubernetesprometheus.conf: |- [inputs.Kubernetesprometheus] [[inputs.Kubernetesprometheus.instances]] role = "pod" #namespaces = ["ingress-nginx"] scheme = "http" #selector = "app=ingress-nginx" port = "10254" path = "/metrics" node_local = "true" [inputs.Kubernetesprometheus.instances.custom] measurement = "ingress-nginx" [inputs.Kubernetesprometheus.instances.custom.tags] instance = "__Kubernetes_mate_instance" host = "__Kubernetes_mate_host" pod_name = "__Kubernetes_pod_name" pod_namespace = "__Kubernetes_pod_namespace"
复制代码


2、 重启 DataKit

2.2 Ingres-nginx- controller 配置

Ingress-nginx-controller 的配置文件 Ingress-nginx.yaml 修改内容如下:


编辑 deploy.yaml 把 service 的 type 设置成 NodePort,并对外暴露 10254 端口。


spec:  type: NodePort......    - name: prometheus      port: 10254      targetPort: prometheus
复制代码

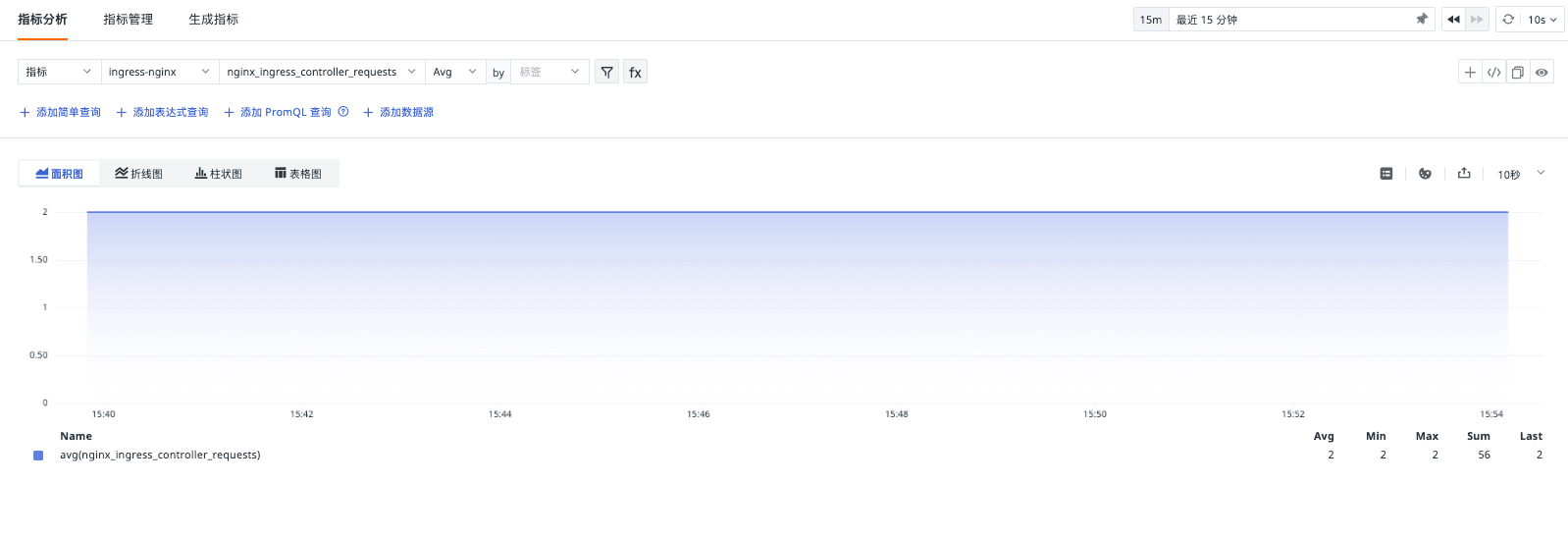

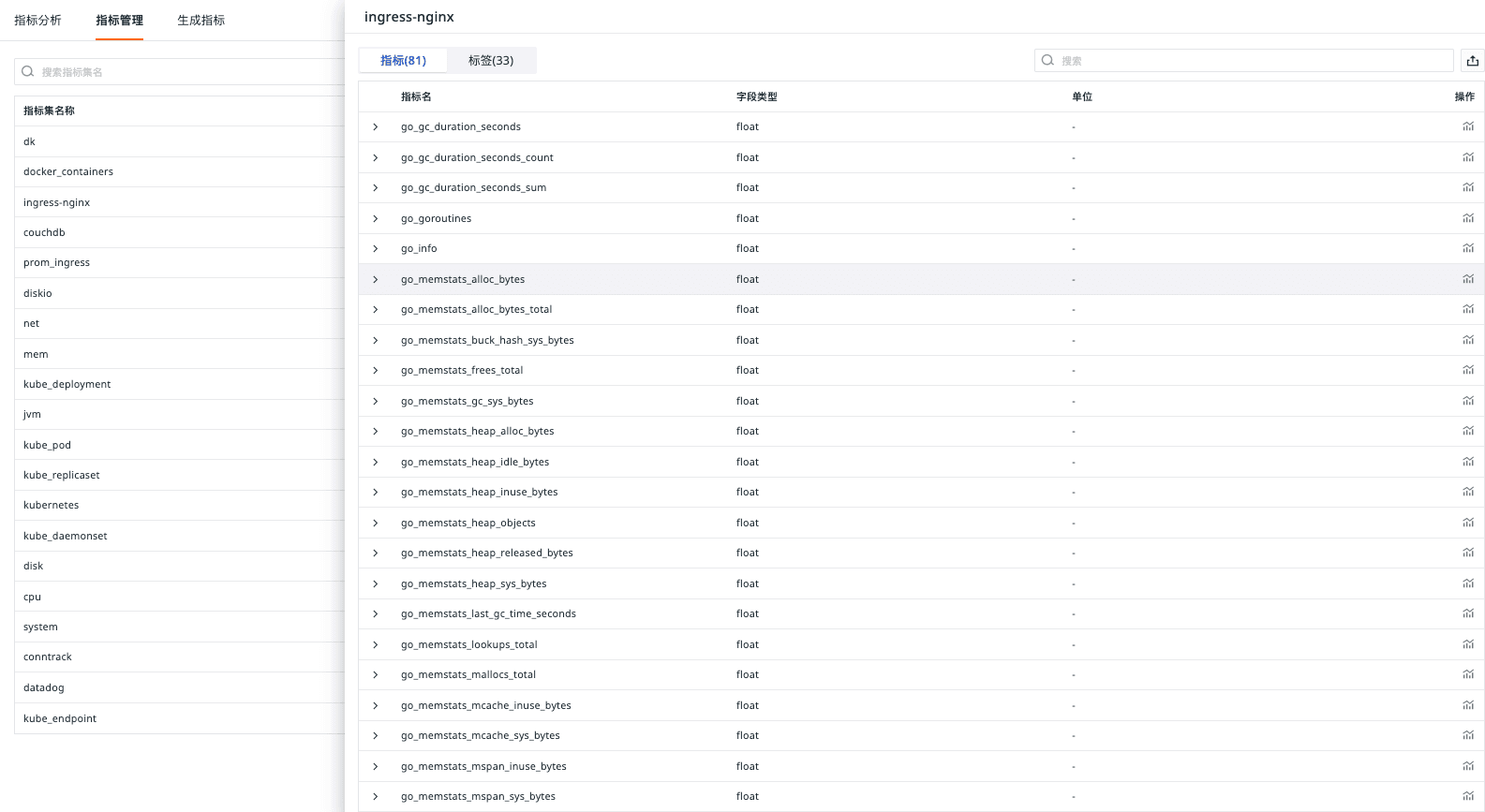

2.3 指标展示

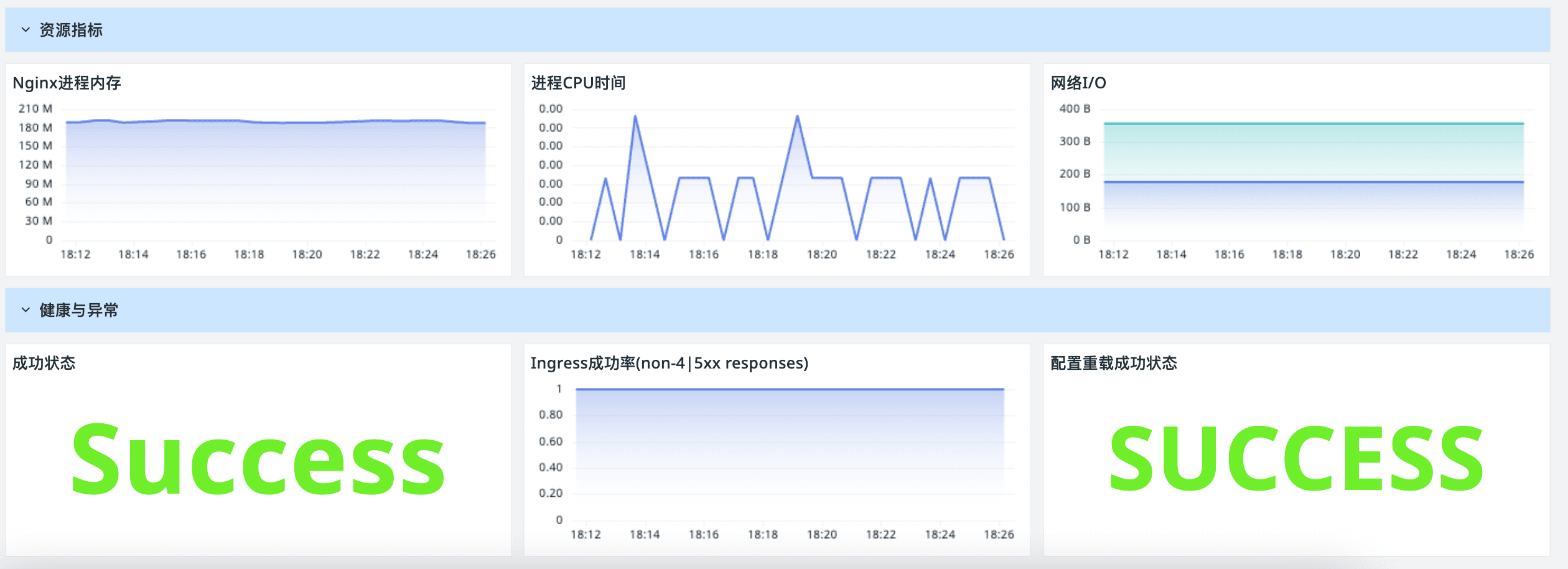

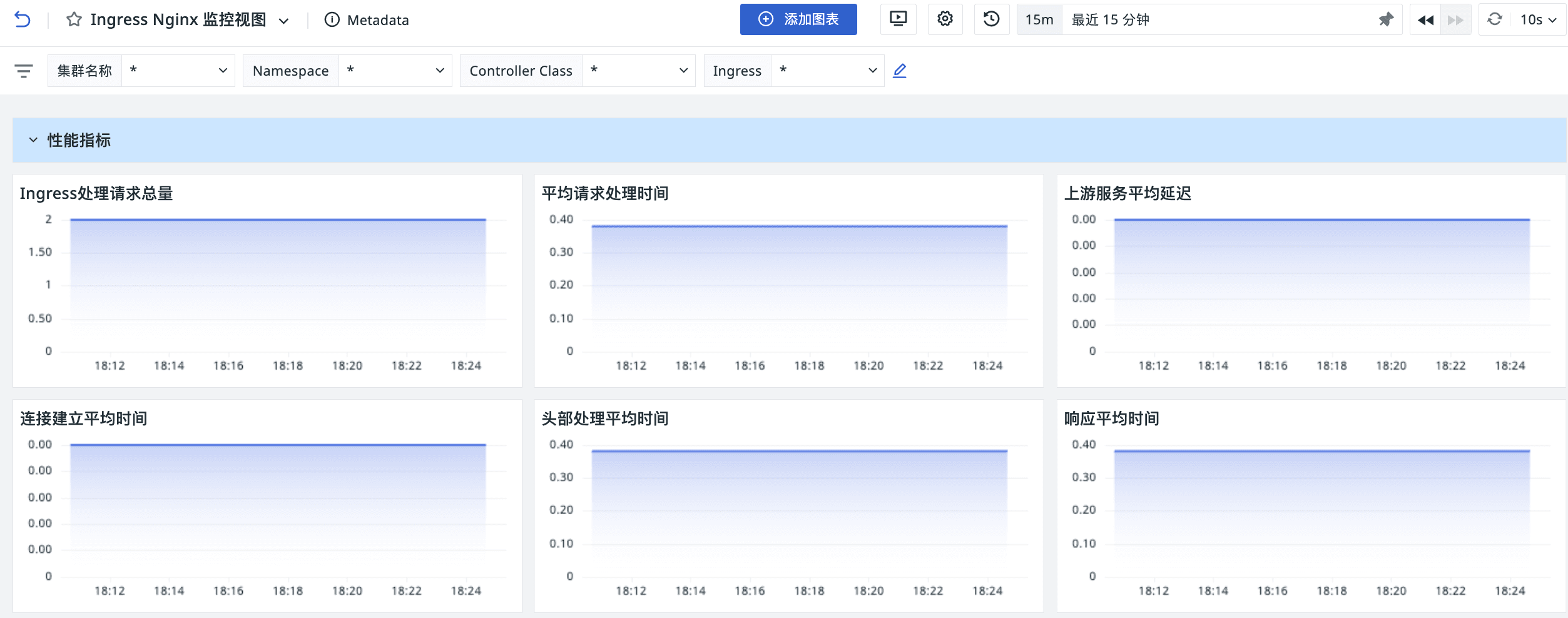

2.4 仪表板视图

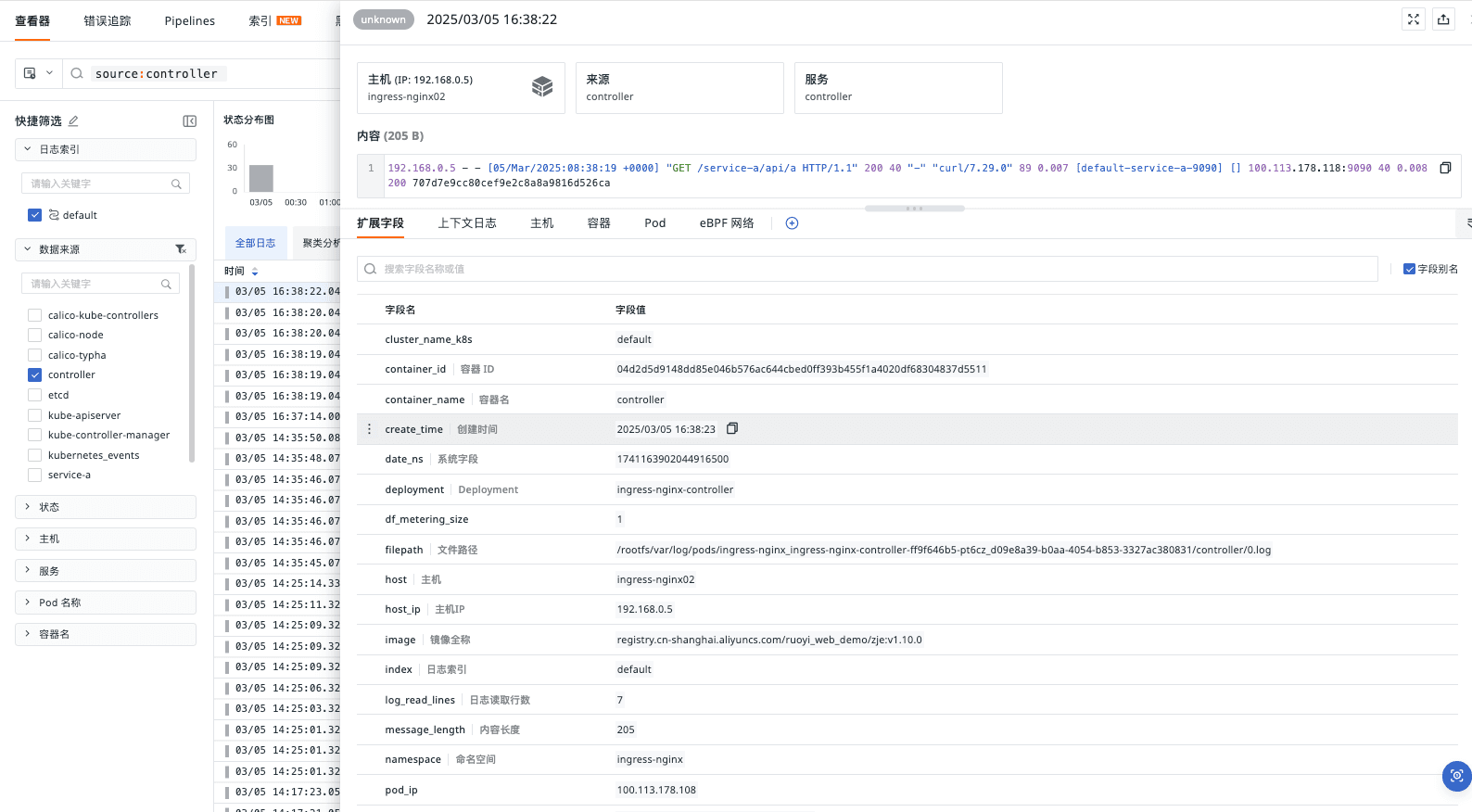

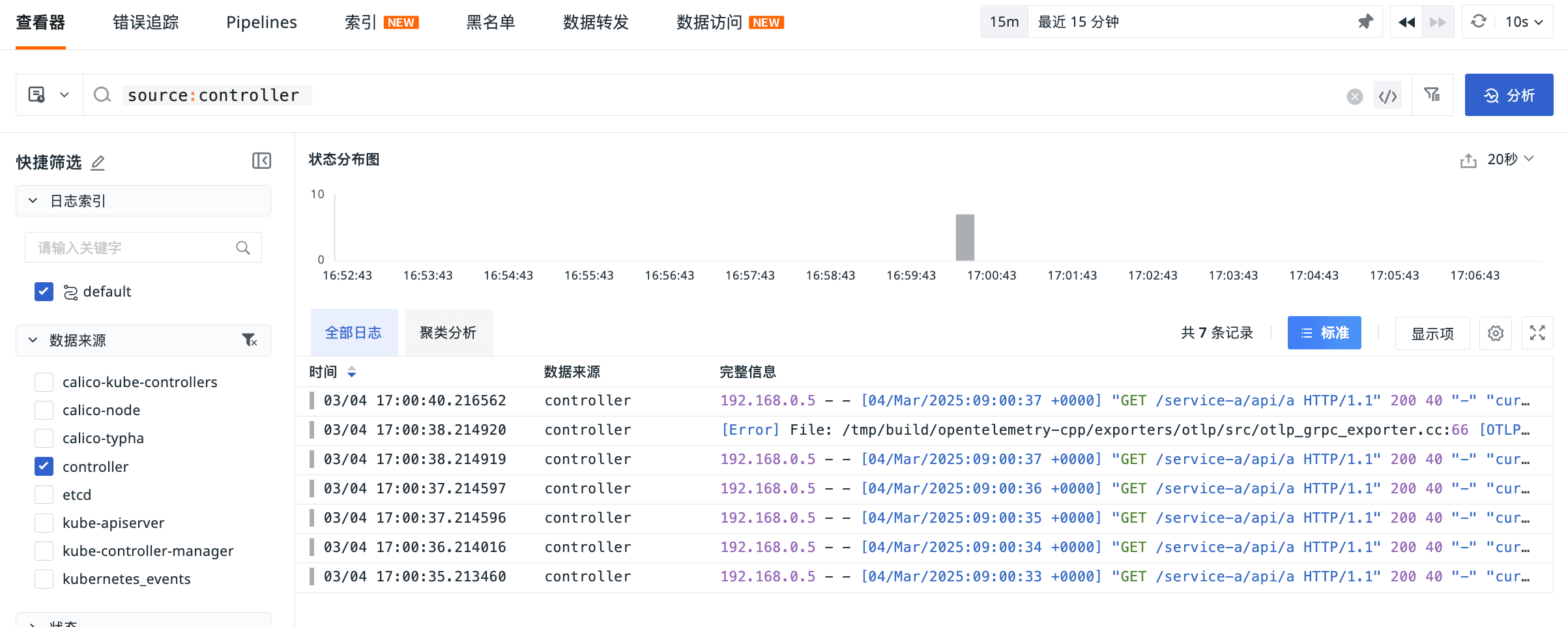

3. Ingress-nginx 日志

Ingress-nginx 日志是由控制台输出,DataKit 可以采集输出到 stdout 的容器日志,使用 datakit.yaml 部署 DataKit 后默认已经开启了 container 采集器。此时会在 DataKit 容器中生成 /usr/local/datakit/conf.d/container/container.conf 配置文件,默认配置是采集除了 pubrepo.jiagouyun.com/datakit/logfwd 开头的镜像外的所有 stdout 日志。访问日志页面即可看到 Ingress-nginx-controller 相关日志。



总结

监控 Ingress-nginx 的链路、指标和日志的作用在于确保 Kubernetes 集群中 Ingress 控制器的稳定性和性能。通过链路追踪,可以了解请求的完整路径和延迟,定位瓶颈;指标监控(如请求速率、错误率、响应时间)有助于评估系统健康状况,及时发现异常。


日志分析则提供详细的事件记录,便于排查问题和审计安全。通过这些手段,可以优化流量管理,提升用户体验,同时保障服务的高可用性和安全性,是现代微服务架构中不可或缺的运维实践。
