如何利用 CST 把 PCB 的 S 参数生成 Spice 电路模型

最近又有小伙伴反馈，我想利用 CST 提取 PCB 的寄生参数，如果利用 pRLC 求解器的话，只能设置一个 Gnd Node，对于一些有多个地平面的 PCB，不太方便处理。今天我给大家介绍一个非常方便的方法，利用 CST 自带的 Spice Extraction 工具，自动生成。

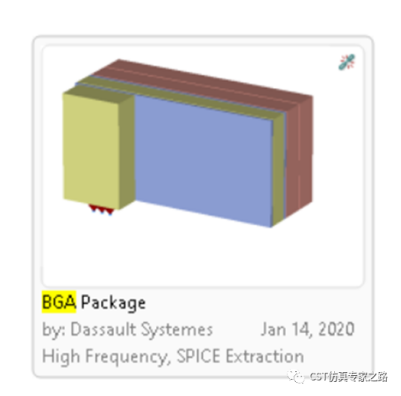

第一步，打开 CST 模型库里自带的 BGA Package 模型。

第二步，这个模型已经自带 S 参数的仿真结果。

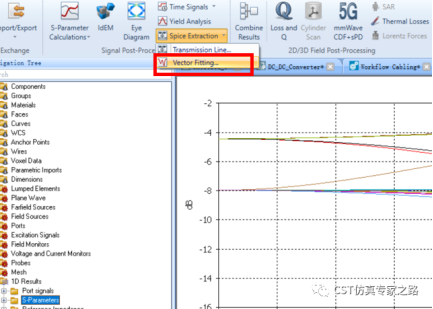

  第三步，点击 Spice Extraction。

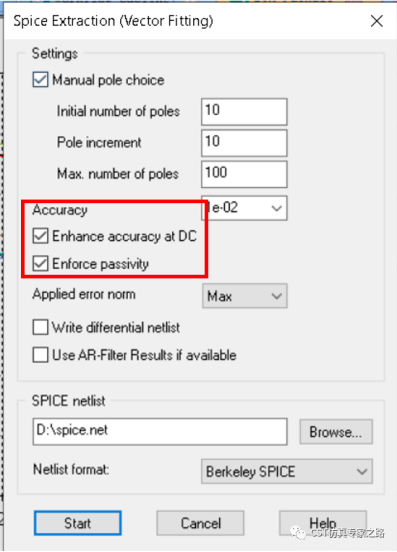

CST 自带的 Vector Fitting 功能和 IDEM 比较类似，只是 IDEM 的功能要更强大，更加专业一些。在数据转换过程中，Vector Fitting 可以对数据进行无源性和因果性的检测，剔除掉那些垃圾数据，提升仿真精度。

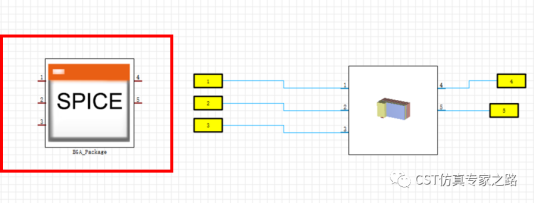

第四步，点击 start，直接拿到 Spice 电路模型。
