CST 软件如何将单端转换为差模共模

本期将介绍如何在 CST 中得到的单端 S 参数转换为差模和共模。

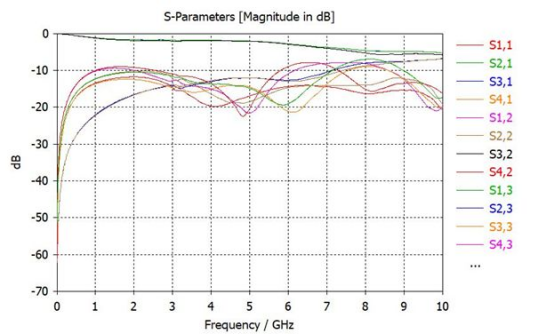

仿真得到了一对差分线四个单端端口的 S 参数，如下图所示：

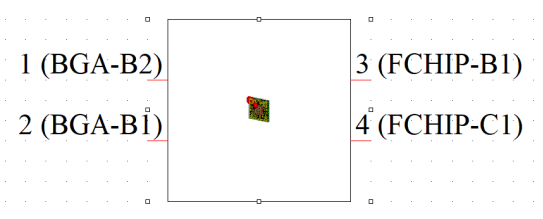

其中自动设置的 4 个离散面端口，如下图所示:

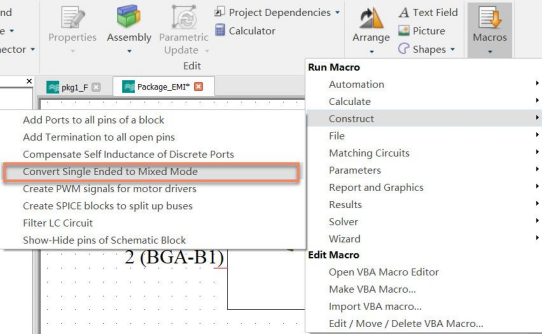

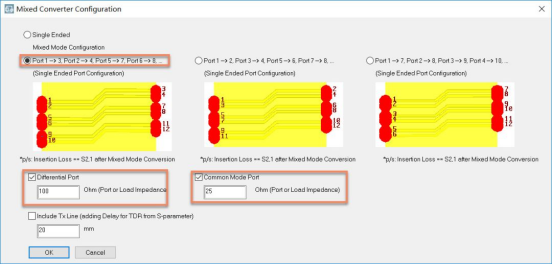

我们点击 Home 选项卡下的宏，Macro/Construct/Convert Single Ended to Mixed Mode，如下图所示：

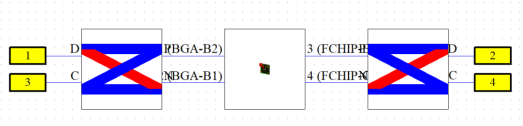

点击 OK，软件自动将模式器添加在适合的位置转换，这样端口 1 和 2 是差模端口，端口 3 和 4 是共模端口，如下图所示：

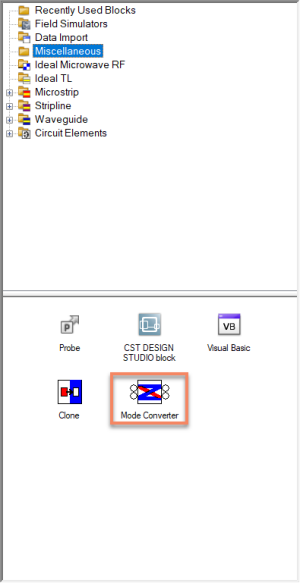

转换模块除了用宏命令外，也可以在导航栏内找到，如下图所示：

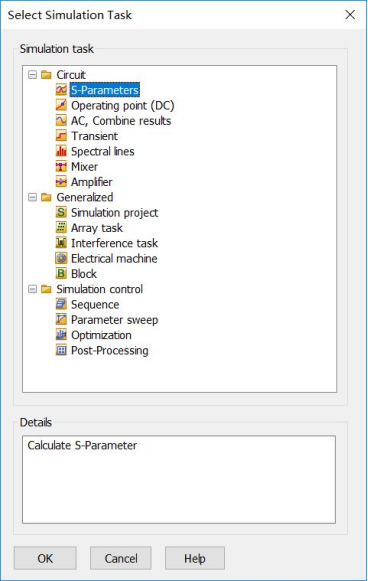

 在完整了以上设置后，我们点击 Home 选项卡下的 task 按钮，创建一个新的 S 参数仿真任务，如下图所示：

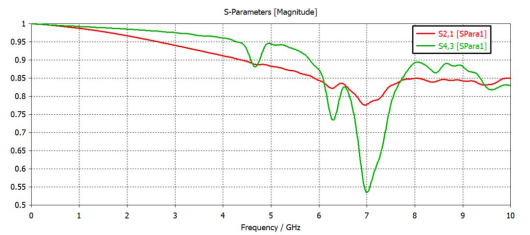

点击 Update 启动仿真，此时得到的新的 S 参数中，S2,1 就是差模传输，S4,3 是共模传输。
