本文概述
本文是 HarfBuzz 系列的完结篇。
本文主要结合示例来讲解 HarfBuzz 中的核心 API，不会面面俱到，只会介绍常用和重要的。
本文是 HarfBuzz 系列的第三篇，在阅读本文前，推荐先阅读以下两篇文章：
1）第一篇：HarfBuzz概览
2）第二篇：HarfBuzz核心概念
一、hb-blob
1）定义
blob 是一个抽象概念，是对一段二进制数据的封装，一般用来承载字体数据，在 HarfBuzz 中用 hb_blob_t 结构体表示。
2）hb_blob_create

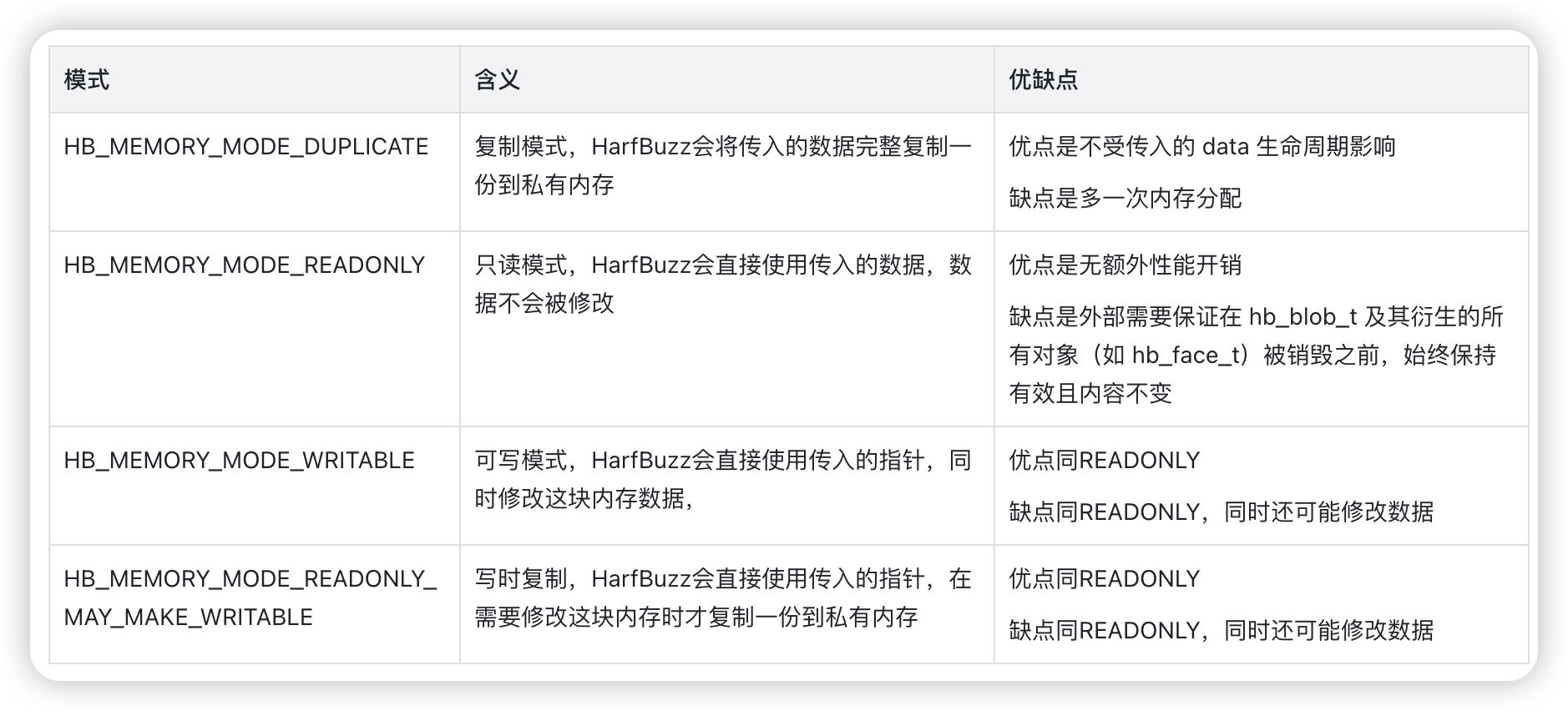

hb_blob_t 的构造方法，签名如下：表示从一段二进制数据（u8 序列）中创建
hb_blob_t *hb_blob_create (const char *data, unsigned int length, hb_memory_mode_t mode, void *user_data, hb_destroy_func_t destroy);
复制代码
使用示例：
// 准备字体文件let ctFont = UIFont.systemFont(ofSize: 18) as CTFontlet url = CTFontCopyAttribute(ctFont, kCTFontURLAttribute) as! URLguard let fontData = try? Data(contentsOf: url) else { return}// 创建 HarfBuzz Blob 和 Face// 'withUnsafeBytes' 确保指针在 'hb_blob_create' 调用期间是有效的。// 'HB_MEMORY_MODE_DUPLICATE' 告诉 HarfBuzz 复制数据，这是在 Swift 中管理内存最安全的方式。let blob = fontData.withUnsafeBytes { (ptr: UnsafeRawBufferPointer) -> OpaquePointer? in let charPtr = ptr.baseAddress?.assumingMemoryBound(to: CChar.self) return hb_blob_create(charPtr, UInt32(fontData.count), HB_MEMORY_MODE_DUPLICATE, nil, nil)}
复制代码
3）hb_blob_create_from_file
hb_blob_t 的构造方法，签名如下：表示从文件路径创建
hb_blob_t *hb_blob_create_from_file (const char *file_name);
复制代码
使用示例：
let ctFont = UIFont.systemFont(ofSize: 18) as CTFontlet url = CTFontCopyAttribute(ctFont, kCTFontURLAttribute) as! URLlet blob = url.path.withCString { ptr in hb_blob_create_from_file(ptr)}
复制代码
查看 hb_blob_create_from_file 函数实现，会通过 mmap 的方式来映射字体文件，可以共享系统的字体内存缓存，相比自己读取二进制数据来创建 blob 来说，这种方式会少一次 IO，且内存占用也可能更小（复用系统内存缓存）。
二、hb-face
1）定义
face 表示一个单独的字体，它会解析 blob 中的二进制字体数据，通过 face 可以访问字体中的各种 table，如 GSUB、GPOS、cmap 表等，在 HarfBuzz 中用 hb_face_t 结构体表示。
2）hb_face_create
hb_face_t 的构造方法，签名如下：表示从一段字体二进制数据中构造 face
hb_face_t *hb_face_create (hb_blob_t *blob, unsigned int index);
复制代码
关于字体更多知识可以参考：一文读懂字体文件
3）hb_face_reference
hb_face_t 的引用计数 +1
hb_face_t *hb_face_reference (hb_face_t *face);
复制代码
3）hb_face_destroy
hb_face_t 的引用计数 -1，注意不是直接销毁对象，在 HarfBuzz 中，所有对象类型都提供了特定的生命周期管理 API（create、reference、destroy），对象采用引用计数方式管理生命周期，当引用计数为 0 时才会释放内存。
voidhb_face_destroy (hb_face_t *face);
复制代码
在实际使用时，需要注意调用顺序，需要保证所有从 face 创建出的对象销毁之后，再调用 hb_face_destroy。
4）hb_face_get_upem
获取字体的 upem。
unsigned inthb_face_get_upem (const hb_face_t *face);
复制代码
upem 即 unitsPerEm，在字体文件中一般存储在 head 表中，字体的 upem 通常很大（一般是 1000 或 2048），其单位并不是像素值，而是 em unit，<unitsPerEm value="2048"/> 表示 2048 units = 1 em = 设计的字高，比如当字体在屏幕上以 16px 渲染时，1 em = 16px，其他数值可按比例换算。
5）hb_face_reference_table
从字体中获取原始的 table 数据，这个函数返回的是 table 数据的引用，而不是拷贝，所以这个函数几乎没有性能开销；如果对应 tag 的 table 不存在，会返回一个空的 blob，可以通过 hb_blob_get_length 来检查获取是否成功。
hb_blob_t *hb_face_reference_table (const hb_face_t *face, hb_tag_t tag);
复制代码
使用示例：
// 构造tag，这里是获取head表let headTag = "head".withCString { ptr in hb_tag_from_string(ptr, -1)}let headBlob = hb_face_reference_table(face, headTag);// 检查是否成功if (hb_blob_get_length(headBlob) > 0) { // 获取原始数据指针并解析 var length: UInt32 = 0 let ptr = hb_blob_get_data(headBlob, &length); // ... 在这里执行自定义解析 ...}// 必须销毁返回的 blob！hb_blob_destroy(headBlob);
复制代码
6）hb_face_collect_unicodes
获取字体文件支持的所有 Unicode，这个函数会遍历 cmap 表，收集 cmap 中定义的所有 code point。
voidhb_face_collect_unicodes (hb_face_t *face, hb_set_t *out);
复制代码
可以用收集好的结果来判断字体文件是否支持某个字符，这在做字体回退时非常有用。
使用示例：
let set = hb_set_create()hb_face_collect_unicodes(face, set)var cp: UInt32 = 0while hb_set_next(set, &cp) == 1 { print("code point: ", cp)}hb_set_destroy(set)
复制代码
三、hb-font
1）定义
font 表示字体实例，可以在 face 的基础上，设置字号、缩放等 feature 来创建一个 font，在 HarfBuzz 中用 hb_font_t 结构体表示。
2）hb_font_create & hb_font_reference & hb_font_destroy
hb_font_t 的创建、引用、销毁函数，整体同 face 对象一样，采用引用计数的方式管理生命周期。
3）hb_font_get_glyph_advance_for_direction
获取一个字形在指定方向上的默认前进量（advance）
voidhb_font_get_glyph_advance_for_direction (hb_font_t *font, hb_codepoint_t glyph, hb_direction_t direction, hb_position_t *x, hb_position_t *y);
复制代码
这个函数会从 hmtx（横向）或 vmtx（纵向）表中读取 advance。
一般情况下，我们不需要直接使用这个函数，这个函数是直接查表返回静态的默认前进量，但实际塑形时，一般还涉及 kerning 等调整，所以一般常用hb_shape()的返回值，hb_shape()返回的是包含字形上下文调整（如 kerning）等的结果。
使用示例：
let glyph_A: hb_codepoint_t = 65var x_adv: hb_position_t = 0var y_adv: hb_position_t = 0// 1. 获取 'A' 在水平方向上的前进位移hb_font_get_glyph_advance_for_direction(font, glyph_A, HB_DIRECTION_LTR, // 水平方向 &x_adv, &y_adv)
复制代码
4）hb_font_set_ptem & hb_font_get_ptem
设置和获取字体大小（point size），ptem 即 points per Em，也就是 iOS 中的 point size
voidhb_font_set_ptem (hb_font_t *font, float ptem);
复制代码
这个函数是 hb_font_set_scale() 简易封装，在 HarfBuzz 内部，字体大小不是用 points 来存储的，而是用一个称为 scale 的 26.6 的整数格式来存储的。
使用示例：
// 设置字体大小为 18 pthb_font_set_ptem(myFont, 18.0f);
// 等价于// 手动计算 scaleint32_t scale = (int32_t)(18.0f * 64); // scale = 1152// 手动设置 scalehb_font_set_scale(myFont, scale, scale);
复制代码
Q：什么是 26.6 整数格式？
"26.6" 格式是一种定点数（Fixed-Point Number）表示法，用于将浮点数转换成整数存储和运算；在 HarfBuzz 中，这个格式用于 hb_position_t 类型（int32_t），用来表示所有的坐标和度量值（如字形位置、前进量等）。
26.6 表示将一个 32 位整数划分为：高 26 位用于存储整数部分（一个有符号的 25 位整数 + 1 个符号位）+ 低 6 位用于存储小数部分。
换算规则：2^6 = 64
那为什么不直接用整数呢，因为文本布局需要极高的精度，如果只用整数，那任何小于 1 的误差都会被忽略，在一行文本中累计下来，误差就很大了。
那为什么不直接用浮点数呢，因为整数比浮点数的运算快，且浮点数在不同平台上存储和计算产生的误差还确定。
因此为了兼顾性能和精确，将浮点数「放大」成整数参与计算。
5）hb_font_get_glyph
用于查询指定 unicode 在字体中的有效字形（glyph），这在做字体回退时非常有用。
hb_bool_thb_font_get_glyph (hb_font_t *font, hb_codepoint_t unicode, hb_codepoint_t variation_selector, hb_codepoint_t *glyph);
复制代码
返回值 hb_bool_t：true 表示成功，glyph 被设置有效字形，false 表示失败，即字体不支持该 unicode
font：字体
unicode：待查询 unicode

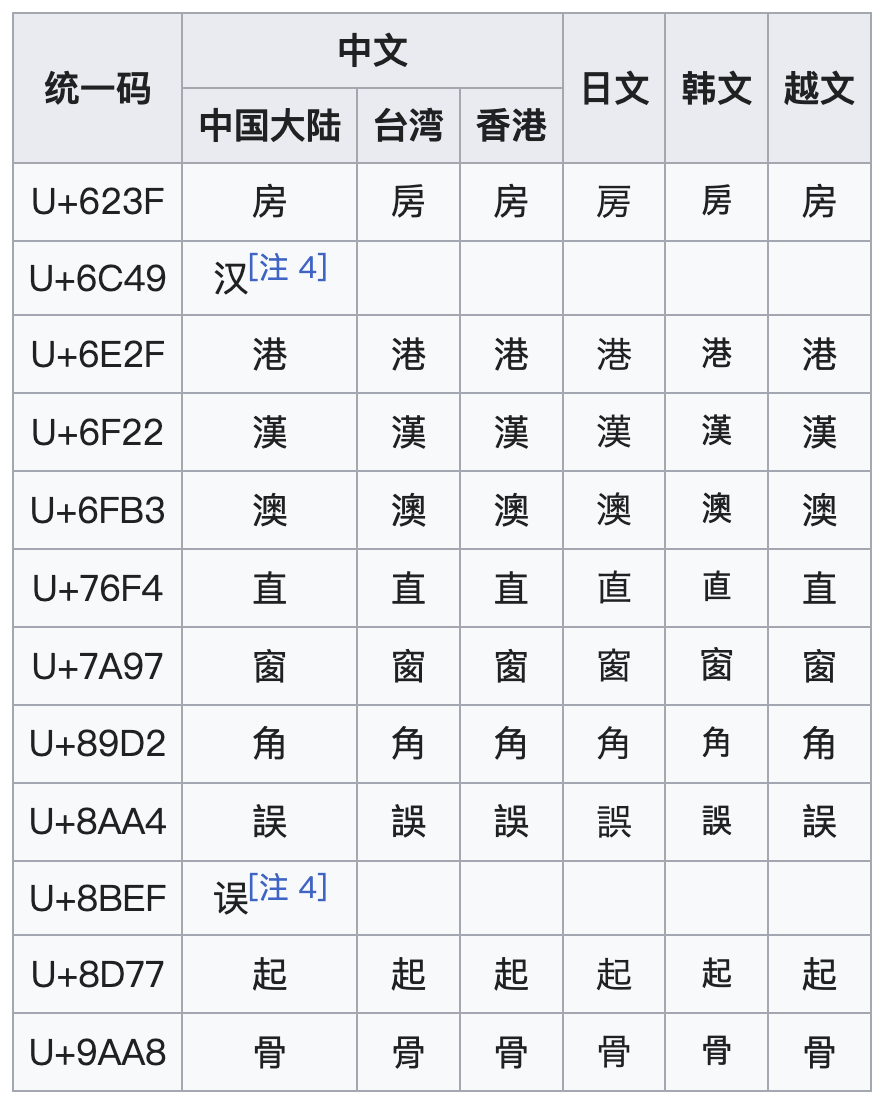

variation_selector：变体选择符的 code point，比如在 CJK 中日韩表意文字中，一个汉字可能有不同的字形（如下图），一个字体可能包含这些所有的变体，那我们可以通过 variation_selector 指定要查询哪个变体；如果只想获取默认字形，那该参数可传 0
当然，还有与之对应的批量查询的函数：hb_font_get_nominal_glyphs
四、hb-buffer
1）定义
buffer 在 HarfBuzz 中表示输入输出的缓冲区，用 hb_buffer_t 结构体表示，一般用于存储塑形函数的输入和塑形结束的输出。
2）hb_buffer_create & hb_buffer_reference & hb_buffer_destroy
hb_buffer_t 的创建、引用、销毁函数，整体同 face 对象一样，采用引用计数的方式管理生命周期。
3）hb_buffer_add_utf8 & hb_buffer_add_utf16 & hb_buffer_add_utf32
将字符串添加到 buffer，使用哪个函数取决于字符串编码方式。
voidhb_buffer_add_utf8 (hb_buffer_t *buffer, const char *text, int text_length, unsigned int item_offset, int item_length);
复制代码
使用示例：
let buffer = hb_buffer_create()let text = "Hello World!"let cText = text.cString(using: .utf8)!hb_buffer_add_utf8(buffer, cText, -1, 0, -1)
复制代码
4）hb_buffer_guess_segment_properties
猜测并设置 buffer 的塑形属性（script、language、direction 等）。
voidhb_buffer_guess_segment_properties (hb_buffer_t *buffer);
复制代码
这个函数一般取第一个字符的属性作为整体 buffer 的属性，所以如果要使用这个函数来猜测属性的话，需要保证字符串已经被提前分段。
当然也可以手动调用 hb_buffer_set_script、hb_buffer_set_language 等来手动设置。
五、hb-shape
hb_shape 是 HarfBuzz 的核心塑形函数，签名如下：
voidhb_shape (hb_font_t *font, hb_buffer_t *buffer, const hb_feature_t *features, unsigned int num_features);
复制代码
font：用于塑形的字体实例，需要提前设置好字体大小等属性
buffer：既是输入，待塑形的字符串会通过 buffer 传入；也是输出，塑形完成后，塑形结果会通过 buffer 返回
features：feature 数组，用于启用或禁用字体中的某些特性，不需要的话可以传 nil
num_features：上一参数 features 数组的数量
hb_shape 会执行一系列复杂操作，比如：
字符到字形映射：查询 cmap 表，将字符转换为字形
字形替换：查询 GSUB 表，进行连字替换、上下文替换等
字形定位：查询 GPOS 表，微调每个字形的位置，比如 kerning，标记定位，草书连接等
详细的塑形操作可以参考HarfBuzz核心概念。
下面重点介绍塑形结果，可以通过 hb_buffer_get_glyph_infos 和 hb_buffer_get_glyph_positions 从 buffer 中获取塑形结果。
hb_buffer_get_glyph_infos 签名如下：
// hb_buffer_get_glyph_infoshb_glyph_info_t *hb_buffer_get_glyph_infos (hb_buffer_t *buffer, unsigned int *length);
typedef struct { hb_codepoint_t codepoint; uint32_t cluster;} hb_glyph_info_t;
复制代码
hb_buffer_get_glyph_infos 返回一个 hb_glyph_info_t 数组，用于获取字形信息，hb_glyph_info_t 中有两个重要参数：
这里需要展开介绍下 cluster：
在连字 (多对一)情况下：比如 "f" 和 "i" (假设在索引 0 和 1) 被塑形为一个 "fi" 字形。这个 "fi" 字形的 cluster 值会是 0（即它所代表的第一个字符的索引）
拆分 (一对多)情况下：在某些语言中，一个字符可能被拆分为两个字形，这两个字形都会有相同的 cluster 值，都指向那个原始字符
高亮与光标：当我们需要高亮显示原始文本的第 3 到第 5 个字符时，就是通过 cluster 值来查找所有 cluster 在 3 和 5 之间的字形，然后绘制它们的选区
hb_buffer_get_glyph_positions 的签名如下：
hb_glyph_position_t *hb_buffer_get_glyph_positions (hb_buffer_t *buffer, unsigned int *length); typedef struct { hb_position_t x_advance; hb_position_t y_advance; hb_position_t x_offset; hb_position_t y_offset;} hb_glyph_position_t;
复制代码
hb_buffer_get_glyph_positions 返回一个 hb_glyph_position_t 的数组，用于获取字形的位置信息，hb_glyph_position_t 参数有：
x_advance / y_advance：x / y 方向的前进量；前进量指的是绘制完一个字形后，光标应该移动多远继续绘制下一个字形；对于横向排版而言，y_advance 一般是 0；需要注意的是 advance 值中已经包含了 kernig 的计算结果
x_offset / y_offset：x / y 方向的绘制偏移，对于带重音符的字符如 é 来说，塑形时可能拆分成 e + ´，重音符 ´ 塑形结果往往会带 offset，以保证绘制在 e 的上方
position 主要在排版/绘制时使用，以绘制为例，通常用法如下：
// (x, y) 是“笔尖”或“光标”位置var current_x: Double = 0.0 var current_y: Double = 0.0
// 获取塑形结果var glyphCount: UInt32 = 0let infos = hb_buffer_get_glyph_infos(buffer, &glyphCount)let positions = hb_buffer_get_glyph_positions(buffer, &glyphCount)
// 遍历所有输出的字形for i in 0..<Int(glyphCount) { let info = infos[i] let pos = positions[i]
// 1. 计算这个字形的绘制位置 (Draw Position) // = 当前光标位置 + 本字形的偏移 let draw_x = current_x + (Double(pos.x_offset) / 64.0) let draw_y = current_y + (Double(pos.y_offset) / 64.0)
// 2. 在该位置绘制字形 // (info.codepoint 就是字形 ID) drawGlyph(glyphID: info.codepoint, x: draw_x, y: draw_y)
// 3. 将光标移动到下一个字形的起点 // = 当前光标位置 + 本字形的前进位移 current_x += (Double(pos.x_advance) / 64.0) current_y += (Double(pos.y_advance) / 64.0)}
复制代码
六、完整示例
下面我们以 Swift 中调用 HarfBuzz 塑形一段文本为例：
func shapeTextExample() { // 1. 准备字体 let ctFont = UIFont.systemFont(ofSize: 18) as CTFont let url = CTFontCopyAttribute(ctFont, kCTFontURLAttribute) as! URL
// 2. 从字体文件路径创建blob let blob = url.path.withCString { ptr in hb_blob_create_from_file(ptr) }
guard let face = hb_face_create(blob, 0) else { // 0 是字体索引 (TTC/OTF collections) print("无法创建 HarfBuzz face。") hb_blob_destroy(blob) // 即使失败也要清理 return }
// Blob 已经被 face 引用，现在可以安全销毁 hb_blob_destroy(blob)
// --- 3. 创建 HarfBuzz 字体对象 --- guard let font = hb_font_create(face) else { print("无法创建 HarfBuzz font。") hb_face_destroy(face) return }
// 告诉 HarfBuzz 使用其内置的 OpenType 函数来获取字形等信息 // 这对于 OpenType 字体（.otf, .ttf）是必需的 hb_ot_font_set_funcs(font)
hb_font_set_synthetic_slant(font, 1.0)
// 设置字体大小 (例如 100pt)。 // HarfBuzz 内部使用 26.6 整数坐标系，即 1 单位 = 1/64 像素。 let points: Int32 = 100 let scale = points * 64 hb_font_set_scale(font, scale, scale)
// --- 4. 创建 HarfBuzz 缓冲区 --- guard let buffer = hb_buffer_create() else { print("无法创建 HarfBuzz buffer。") hb_font_destroy(font) hb_face_destroy(face) return }
// --- 5. 添加文本到缓冲区 --- let text = "Hello World!" let cText = text.cString(using: .utf8)!
// hb_buffer_add_utf8: // - buffer: 缓冲区 // - cText: UTF-8 字符串指针 // - -1: 字符串长度 (传 -1 表示自动计算直到 null 终止符) // - 0: item_offset (从字符串开头) // - -1: item_length (处理整个字符串) hb_buffer_add_utf8(buffer, cText, -1, 0, -1)
// 猜测文本属性 (语言、文字方向、脚本) // 这对于阿拉伯语 (RTL - 从右到左) 至关重要！ hb_buffer_guess_segment_properties(buffer)
// --- 6. 执行塑形 (Shape!) --- // 使用 nil 特征 (features)，表示使用字体的默认 OpenType 特征 hb_shape(font, buffer, nil, 0)
// --- 7. 获取塑形结果 --- var glyphCount: UInt32 = 0 // 获取字形信息 (glyph_info) let glyphInfoPtr = hb_buffer_get_glyph_infos(buffer, &glyphCount) // 获取字形位置 (glyph_position) let glyphPosPtr = hb_buffer_get_glyph_positions(buffer, &glyphCount)
guard glyphCount > 0, let glyphInfo = glyphInfoPtr, let glyphPos = glyphPosPtr else { print("塑形失败或没有返回字形。") // 清理 hb_buffer_destroy(buffer) hb_font_destroy(font) hb_face_destroy(face) return }
print("\n--- 塑形结果 for '\(text)' (\(glyphCount) glyphs) ---")
// --- 8. 遍历并打印结果 --- // 'cluster' 字段将字形映射回原始 UTF-8 字符串中的字节索引。 // 这对于高亮显示、光标定位等非常重要。 var currentX: Int32 = 0 var currentY: Int32 = 0
// 注意：阿拉伯语是从右到左 (RTL) 的。 // hb_buffer_get_direction(buffer) 会返回 HB_DIRECTION_RTL。 // HarfBuzz 会自动处理布局，所以我们只需按顺序迭代字形。
for i in 0..<Int(glyphCount) { let info = glyphInfo[i] let pos = glyphPos[i]
let glyphID = info.codepoint // 这是字形 ID (不是 Unicode 码点!) let cluster = info.cluster // 映射回原始字符串的字节索引
let x_adv = pos.x_advance // X 轴前进 let y_adv = pos.y_advance // Y 轴前进 let x_off = pos.x_offset // X 轴偏移 (绘制位置) let y_off = pos.y_offset // Y 轴偏移 (绘制位置)
print("Glyph[\(i)]: ID=\(glyphID)") print(" Cluster (string index): \(cluster)") print(" Advance: (x=\(Double(x_adv) / 64.0), y=\(Double(y_adv) / 64.0)) pt") // 除以 64 转回 pt print(" Offset: (x=\(Double(x_off) / 64.0), y=\(Double(y_off) / 64.0)) pt") print(" Cursor pos before draw: (x=\(Double((currentX + x_off)) / 64.0), y=\(Double((currentY + y_off)) / 64.0)) pt")
// 累加光标位置 currentX += x_adv currentY += y_adv }
print("------------------------------------------") print("Total Advance: (x=\(currentX / 64), y=\(currentY / 64)) pt")
// --- 9. 清理所有 HarfBuzz 对象 --- // 按照创建的相反顺序销毁 hb_buffer_destroy(buffer) hb_font_destroy(font) hb_face_destroy(face)
print("✅ 塑形和清理完成。")}
复制代码

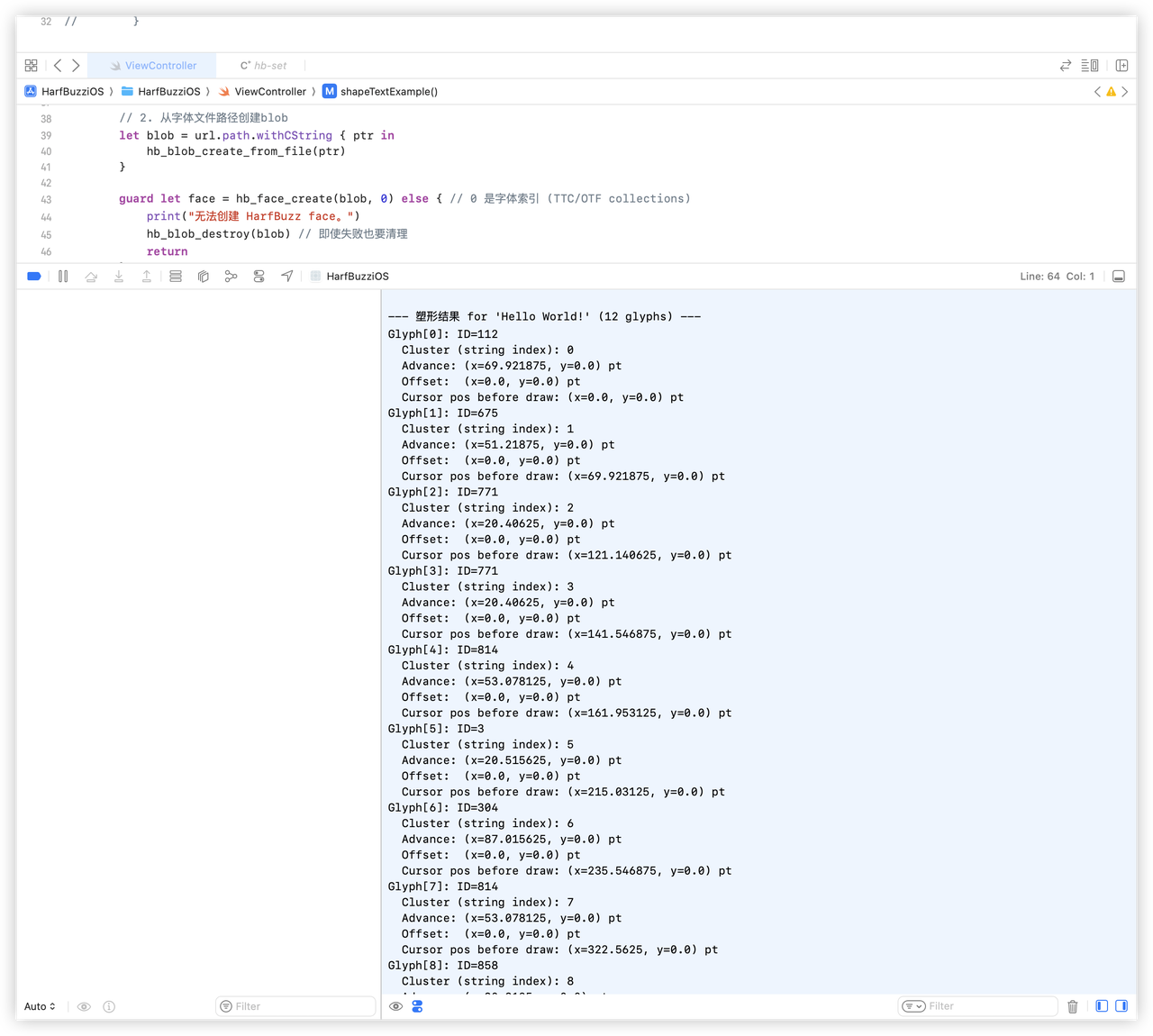

输出结果如下：
