CST 软件如何确定 Floquet 模数和背景距离

CST 软件如何确定 Floquet 模数和背景距离？这个问题还是太多人搞不清楚了，所以解答一下。之前写的很多案例都是随便提了一下：

“背景距离要够大，10mm"：

“Z 方向各加 25mm 背景”：如果按上述公式计算，需要 7.8mm。

或者定性解释了一下：

下面我们定量计算一下：

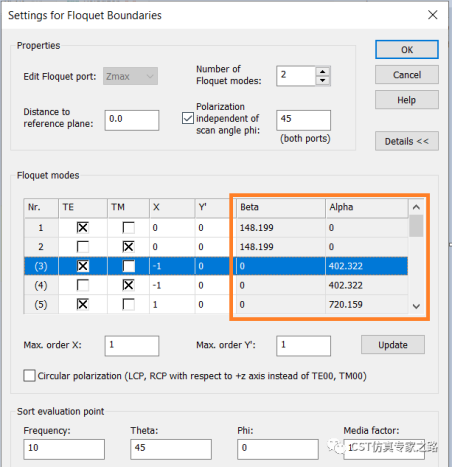

首先，CST 软件所有的传播模式都需要端接（terminated），也就是增加 Floquet 端口计算模数。传播模式就是有 beta 的模式。

其次，如果有倏逝波(evanescent)高次模（有 Alpha 的）在计算域中，我们就要判断是端口计算的模数增加（考虑他们），还是增加背景距离，让他们衰减到不了端口（不考虑他们）。

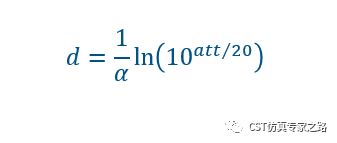

衰减 Attenuatiion（dB）与背景距离（m）的关系如下

其中 Alpha 是衰减系数 Np/m。举个例子，如果让上图中的 Alpha 等于 402.3 的高次模衰减到 40dB，我们需要背景距离 1/402.3*ln(10^(40/20))=11mm。

所以，结论和之前一样，端口离结构的距离不能太近（高次模影响），也不能太远（增加网格）。同样适用于波导端口在边界激励的情况。
