简介

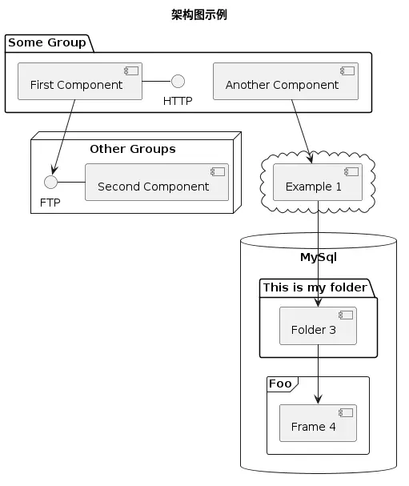

架构图通过图形化的表达方式,用于呈现系统、软件的结构、组件、关系和交互方式。一个明确的架构图可以更好地辅助业务分析、技术架构分析的工作。架构图的设计是一个有难度的任务,设计者必须要对业务、相关技术栈都非常清晰才能设计出来符合需求的架构图。
![](https://static001.geekbang.org/infoq/6d/6ded72c74e9b8a6b6bc2539d98803c08.webp?x-oss-process=image%2Fresize%2Cp_80%2Fformat%2Cpng)
实践演练
有明确的业务的需求:业务需求必须要清晰不能模棱两可。如果业务需求不够清晰,那么在写提示词的之前,需要提前梳理一下业务需求,将它转换成 ChatGPT 可以理解的形式。
确定输出的格式:ChatGPT 无法直接生成图形文件,但是可以通过 plantuml 等各种文字转图片的工具间接生成。
提示词:现在我需要设计一个测试平台产品,这个产品需要包含测试用例的管理、用户管理、测试用例执行、执行记录管理,请根据以上信息帮我生成一张使用 Plantuml 绘制的类图。

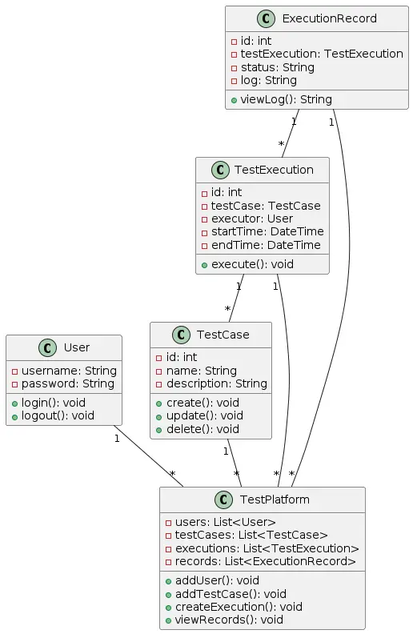

以下是使用 ChatGPT 绘制出来的类图:
![](https://static001.geekbang.org/infoq/60/6088a7bb060ae255e6b0c563fa31969b.webp?x-oss-process=image%2Fresize%2Cp_80%2Fformat%2Cpng)
由上图可以看出 ChatGPT 将我们提到了的几个业务对象通过类的方式表示出来,甚至还罗列了可能包含的方法,如此一来便可以间接通过 ChatGPT 以及 plantuml 工具生成对应的架构图。
总结
在这次实践中,我们使用了 ChatGPT 提示词的以下技巧:
写清楚需求:明确产品的需求,让生成的架构图更贴近需求。
系统地测试变化:如果中间步骤输出的信息不满足需求,可以通过提示词进行纠正与补充。
将复杂的任务拆分为更简单的子任务:直接生成图片或文件 ChatGPT 无法完成,但是可以通过曲线救国的方式简介生成架构图代码,然后再转换为图片。
