CAD 如何在属性编辑器中修改文字高度

在CAD绘图过程中，文字标注是传递设计意图的关键元素，而统一、合适的文字高度则是保证图纸规范性与可读性的基础。当需要调整已有文字对象的高度时，逐个双击文字进行修改不仅效率低下，还容易出现误差。其实，CAD 的属性编辑器提供了更为高效的解决方案，通过它可以快速、精准地批量修改文字高度。接下来，我们就详细介绍如何在属性编辑器中修改文字高度，让你的图纸标注更加规范、专业。

问题描述：

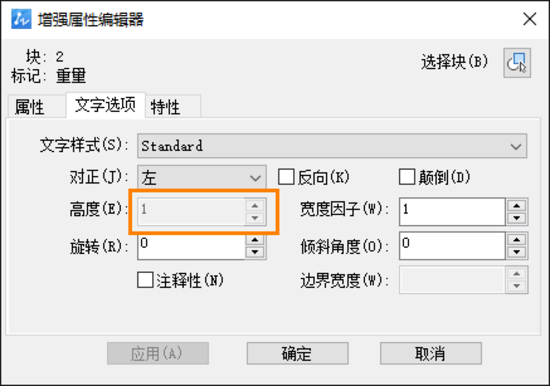

双击属性块，进入【增强属性编辑器】，在【文字选项】页面中 ，【高度】项为灰色，无法修改是为什么？

原因分析：

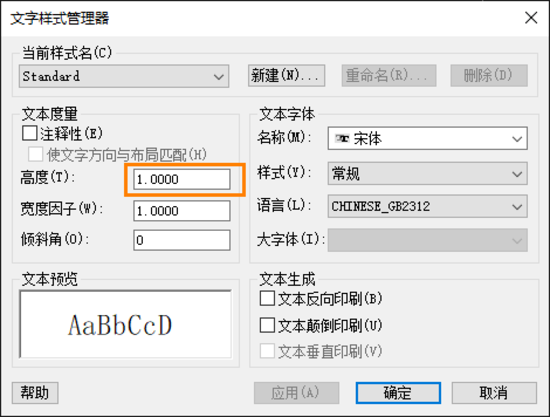

该块属性使用的文字样式，有设置字体高度，属性文字跟随文字样式的设置，所以文字高度无法在属性编辑器里修改。

解决方案：

如需要在属性管理器里修改文字高度，需要在文字样式设置里将文字高度设置为【0】，具体操作为：

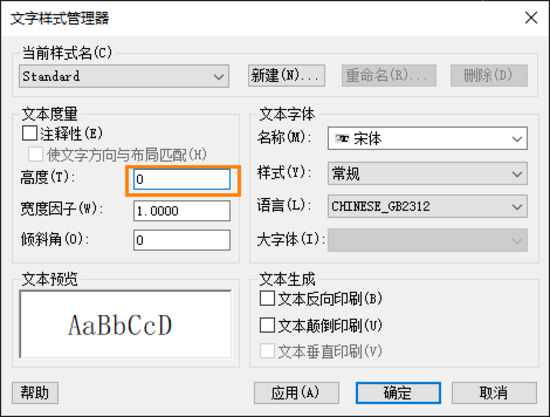

点击菜单【格式-文字样式 】（【ST】快捷键），进入文字样式管理器，将所使用的文字样式【高度】更改为【0】。

本文的分享就到这里，希望能为你提供实用的信息~感谢你的耐心阅读，欢迎留言交流！
