三方系统集成（低代码）平台实践
作者：vivo IT 平台团队- Wang Qin
本文从作者实际痛点出发，到产生愿景，最后再到落地的全过程，并结合实例案例，介绍了一些核心设计思路，希望读者阅读后对 vivo 分销业务，能有一些了解，也希望能对读者在应用的认证鉴权、流程编排、低代码等方面有所启发。
一、背景和痛点
本文首先对 vivo 分销业务系统（简称 V-Work，V-Work 是分销系统的 Portal，非 1 个系统）做个简单的介绍，V-Work 作为 vivo 手机/智能终端等全系产品的分销系统，覆盖了全球范围线上/线下的供应和销售网。
线下业务：主要支撑各省市代理，以及下属零售商，零售商下的门店，门店到消费者的货物流和财务流，这些业务的操作入口一般直接在 V-Work 页面发起。
线上业务：核心是通过对接各类 B2C 平台、O2O 平台、政企平台、运营商系统等，将订单同步到 V-Work 进行履约，通过调度自有 WMS、三方 WMS、三方 TMS 进行仓库作业和物流发货，同时返回发货的信息给到各类下单系统。
全球部署：V-Work 共部署了 4 套集群（分别是国内机房、海外 1 机房、海外 2 机房、海外 3 机房），服务于全球用户。
类似很多互联网公司系统的迭代，V-Work 系统经历过的架构演进：
单体架构： 2022 年前 V-Work 是有多个包括订单、履约、库存、策略模块的独立单体系统。
微服务架构： 2022 年开始进行了系统架构升级，将通用模块进行了抽取，形成了独立的服务，避免了重复造轮子的问题，目前整个架构升级工作还在持续进行中。
随着 V-Work 承接的业务场景越来越多（订单业务从线下分销拓展到线上电商平台+运营商平台等，仓储物流从 vivo 内部的代理 wms 拓展为支撑各个区域的承运仓），导致对接的三方系统也呈现陡增之势，在系统迭代过程期间，主要遇到了以下几个问题：
V-Work 履约流程相对是固定的，但每对接一个三方平台时，都要开发一套适配代码， 这种硬编码的方式效率不高。
从代码提交到可用时间慢，特别在联调和测试环节，因需转换的内容繁琐，转换的字段较多，很容易出现错误，这个时候要经过代码调整、提交，DEVOPS 流水线，应用启动，才最终可用，而不能即时生效。
三方集成的代码，对开发能力本身的要求不高，但因为是硬编码，所以还是需要开发人员，投入产出比不高。
不同三方系统，因会抽象出一些公共代码，这个时候就有可能出现比如改了抖音对接的公共代码，影响了其它平台。
每次对接一个平台，都要开发一套针对该平台的授权代码，定制开发导致效率低。
日志运维功能定制化，因每个平台的接口字段不同，导致日志的记录和展示等运维功能都是定制开发，成本较高。
透过问题的表面看本质，在有了多个三方平台集成的前车之鉴后，我开始反思能否针对当前的各种能力可以进行总结和抽象，最终形成一套配置化平台，即产生了一开始的三方系统集成平台，当初只是想解决 vivo 内部系统和 vivo 外部系统的集成，让内部业务系统开发人员仅需专注自身业务的开发，而不 care 外部的接口定义，能提升研发效率，来快速支撑业务的交付。
当三方集成平台成功上线，并经过 2 个月的推广后，很快发现他的应用场景不止能支持内外部系统的集成，内部系统之间的集成也很适合，比如结算中心和 ERP 的对接，2 个系统都具有各自的业务模型，结算需要把过账数据推给 ERP 系统进行财务结算，就涉及到数据的转换和适配，本平台也是较好的应用场景。
所以最终将本平台命名为通用集成平台（Common Integration Platform），简称 CIP，给他的定位是：适合多个核心业务系统直接进行对接，业务系统只需关注自身业务，通过本平台进行适配和桥接，可作为当前的适配系统、前置系统、业务网关系统，甚至渠道系统的配置化替代解决方案。
二、整体架构
2.1 架构目标
1.100%配置化（低代码）
要完成一次有实际意义的系统间的集成，肯定不止会有源系统和目标系统参与，期间还会涉及其它系统的参与，即会存在多个系统的多个接口协同完成一次业务流程，那就需要有编排和串联系统和接口的能力，这种能力采用配置化的解决方案进行落地，力争达到低代码化。
配置数据的存储上，常见的有 XML 和 JSON 两种格式，考虑到使用习惯和灵活性，最终选择了 JSON 作为配置元数据的存储格式。
站在平台建设角度，要做到这一点，最考验的是过往经验，以及对经验的归纳总结，然后抽象的能力，同时要有对可能变化点的识别能力，即对不确定的方面，要留好扩展性，这样才能建设一个健康稳定发展的平台。
2. 自助式接入
这里自助式有 2 个层面的含义：
第一层：指的是可以由业务团队自行配置和调试，而不限于必须是 CIP 平台的人员，比如 V-Work 也会对接多个三方仓储系统，去提高我们的履约时效，就会涉及 V-Work 和顺丰 WMS、京东宙斯、EMS CTL 的对接，那完全可以由 V-Work 中履约模块的人员在本平台完成配置和调试。
第二层：配置化+可视化可以降低使用者的门槛，类似一名 HR 在 OA 系统给员工办理入职那样简单，只要简单培训，即可上手，目标是运维、产品、测试、甚至业务都可以轻松在本平台上进行操作，完成业务实施。
3. 开发效率提升
通过对相似的事物进行抽象，抽象成各个具有独自特性的积木，同时将变化的东西看作是数据，而非代码本身，可灵活支撑各业务的个性化需求，提高开发效率，降低人力成本。
4. 隔离性
物理隔离：通过部署多套集群，可以让项目之间做到物理隔离，比如“抖音对接项目”不会影响“顺丰 WMS 对接项目”（可以见后文的部署架构）。
逻辑隔离：不像传统的硬编码方式，因系统对接之间会复用某些代码，导致相互影响，本平台配置管理上天然就具有隔离性，通过项目和项目之间，项目下的流程之间，都是可独立配置，不会影响到其它项目和任务流，实现了逻辑上的隔离，即真正做到了不同的需求的应用之间集成，不会相互影响。
5. 配置即时生效
配置完能立即生效，而不需要经过代码提交，分支合并，持续交付流水线，应用启动的等待时间，也不会因为发布应用导致的服务不可用（现在 V-Work 做不到完全无损部署）。
2.2 系统架构
核心概念解释：应用、触发器、执行器、连接器、项目、任务流:
（1）“应用、触发器、执行器、连接器”：属于静态配置，只需配置一次，就可以在多个“任务流”中被引用。
应用：和我们的微服务是一一对应的，一个微服务维护成一个应用。
触发器：流程中的首节点，流程中的触发节点，一个任务流只能含有一个触发器。
执行器：流程中的非首个节点，即首节点后面的所有节点都属于执行器，一个任务流可以包括多个执行器。
连接器：是一种特殊的触发器或执行器，正常触发器和执行器通过配置完成，而连接器是需要预先进行定制开发。
（2）“项目、任务流”：属于动态配置，每一次项目的实施都是不同的配置。
项目：用于组织完成一次需求的实施，可包括多个任务流。
任务流：用于串联触发器、连接器和执行器且带有方向的一条流程任务。
三方系统集成场景，包括三层架构：
上层是外部三方系统，目前 V-Work 对接的三方系统主要包括：国内和海外的主流电商平台、O2O 平台、三大运营商系统，以及 V-Work 线下代理公司系统的集成。
中层由开放平台和 CIP 平台组成：开放平台主要对外提供了网关功能，包括统一的鉴权和限流方案。
底层是 V-Work 内的多个系统组成。
部署架构重点支持了不同项目的物理隔离，当前 CIP 部署架构：
CIP-CORE：主集群（包括电商、政企、代理赋能等业务）。
CIP-CPC：工厂业务集群（包括 vivo 的制造和供应域的各类系统）。
CIP-WMS：仓储和物流业务集群（包括各类 WMS 和 TMS 系统）。
CIP-Finance：财务业务集群（ERP 和三方财务系统）。
CIP-ADMIN：服务于以上 CIP-CORE、CIP-CPC 等的控制台，处理非核心功能，与核心功能分离。
三、关键设计
3.1 内置常见接口授权方法

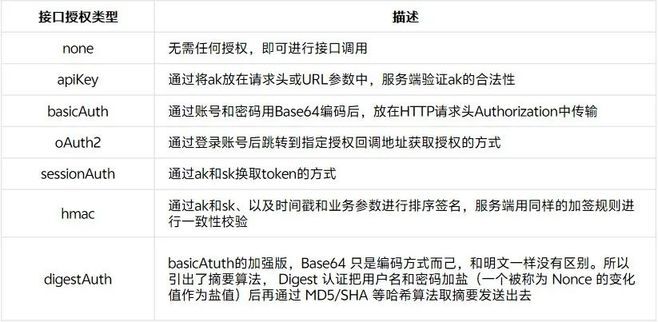

以下用最常见的 2 种授权方式（hmac 和 oAuth2）举例说明
（1）hmac 授权
加签方式定义：
语法定义：
key-values：要加签的业务字段的字段名和字段值
start：待加签串的起始额外内容
end：待加签串的结尾额外内容
connector：多个业务字段的连接符
signType：加签的加密类型
target：业务字段名和字段值的连接符
exclude：要过滤的业务字段
extra：扩展配置
① “innerFormat”=false //嵌套对象是否格式化，默认 true
② “innerSort”=false //嵌套对象是否参与排序，默认 true
③ “salt”=”qbc12” //hmac 加盐
④“innerExcludeKey”=true ,“outerExcludeKey”=true //是否过滤字段 key，默认 false
⑤resultType=base64/hex //返回的数据格式
（2）oAuth2 授权
仅需 2 步就可配置一个 oAuth2 授权类型系统的集成。
第一步：接口授权配置，以下以 tiktok 举例：
第二步：点击 CIP 分配的 URL：https://xxx.vivo.xyz/app/auth?project=ina-vk&app=douyin&shopId=sfdsa3t8fds，会跳转到 tiktok 登录页面，输入用户名和密码，即完成整个 oAuth2 授权流程，并且在 token 失效之前，CIP 会定时进行检查，在后台进行 token 刷新。
CIP 数据库会有这样一条数据，为后续业务接口调用提供授权相关的信息：
3.2. 支持流程编排
一次数据传输定义为“任务流”，我们需要控制节点的执行顺序，支持逻辑转换和数据补全，逻辑转换比如时间的转换，外部电商的时间格式有很多种，我们需要转换成一种标准的格式，推到内部系统，数据补齐一般只是的是拉到外部数据后，会通过查询主数据去补充信息，转换成标准的数据格式，推到内部系统。
以下用 V-Work 中 tiktok 退款状态查询功能举例：
3.3 内置数据池存取方法，支持流程中节点对数据池共享访问
任务流中每个节点的执行，即系统接口的方法调用，都会有输入输出参数，CIP 会把每个节点的执行数据存储到流程数据池中，这样后续的节点，就可以对数据池数据进行访问，从而获取前面节点的执行数据，保证本节点能正常执行。当前定义了 4 种变量引用的方法：
接口输入字段：{# ih.xxx #}、{# ib.xxx #} 、{# ip.xxx #} 、ih = input-header，ib = input-body，ip = input-param ，当前请求执行关联的输入字段。
接口输出字段：{# oh.xxx #}、{# ob.xxx #} 、oh = output-header，ob = output-body，当前请求执行关联的输出字段。
项目授权账号：{# ad.xxx #}，ad = auth-data，当前请求执行关联的授权账号和 token 信息。
项目常量：{# pc.xxx #} ，pc = project-constant。
以 ib 举例：ib 表示从当前节点获取数据、ib3 表示从别名为 3 的节点获取数据；ib.order.orderId 表示获取 ib 的 order 对象的 orderId 字段值、ib.order 表示获取 ib 的 order 对象、ib 表示获取 ib 的所有字段值、ib[0]表示获取 ib 列表中的第 1 条数据。
3.4 支持远程 dubbo 方法、本地方法、MQ、HTTP 配置调用
具体看下每种调用类型的配置方法。
（1）Dubbo 方法
本地方法和 RPC 类似，主要用在对电商平台 SDK 的调用场景。
（2）HTTP
（3）MQ
3.5 支持分支、循环、合并、webhook、数据存储和文件存储

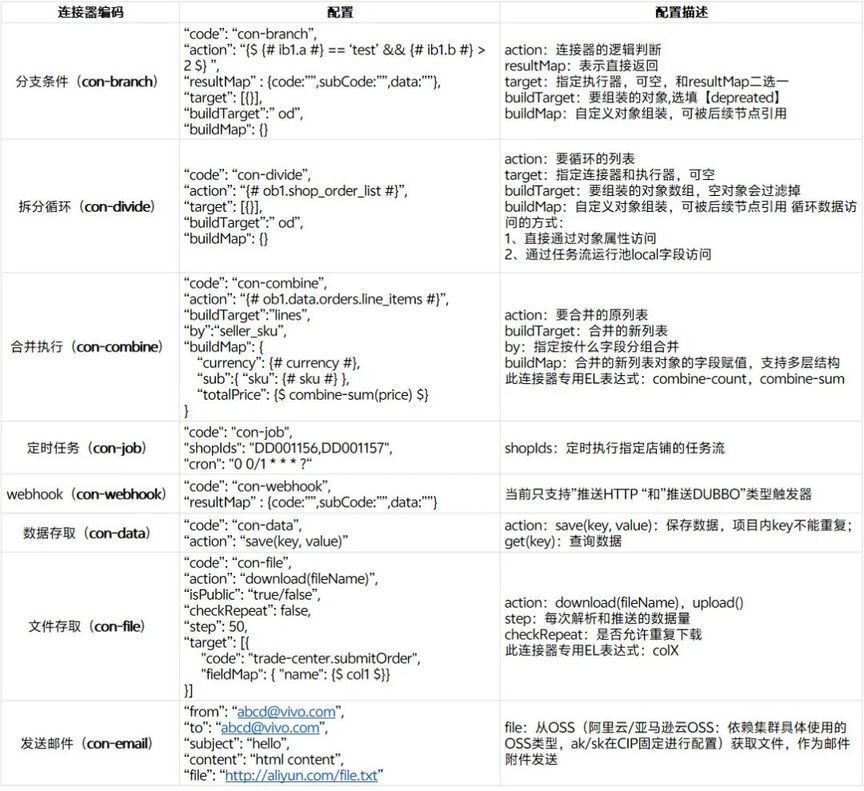

这些内置的能力，我们定义为“连接器”，可作为任务流配置的节点，同触发器、执行器配合，共同完成多个系统之间的集成，当前定义了以下几种类型的连接器：
3.6 内置 EL 表达式语言

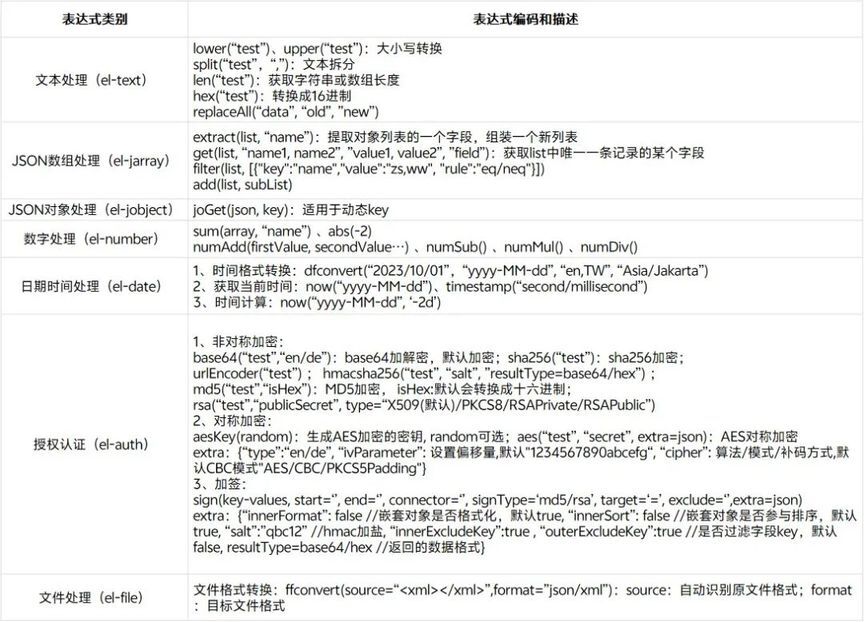

表达式引擎并没有选择自研，主要是因为市面上有成熟好用的规则引擎，没必要重复造轮子，调研了几个规则引擎框架，最终选择了 QLExpress 作为基础引擎，在它基础之上，根据实际业务，进行扩展开发，CIP 扩展的表达式，主要包括以下几大类：
3.7 异步流程执行
同步任务指的就是遇到比较多的场景，系统集成实时返回结果。还有一种我们称之为异步任务，比如仓库出库结果，同步外部系统场景，履约系统抛出的是 MQ 出库结果消息，这个时候我们就要先接收下来，不能阻塞 MQ，然后异步的将 MQ 消息转换适配后，推给外部对接系统。
异步任务可能出现在任何节点，都有可能：
针对 MQ 类型的触发流程，那任务流的第一个接口执行完成后，就需要 commit，然后异步从第 2 个节点开始执行。
外部推送的一些同步数据，先进行初步校验，校验通过后，就需要返回成功给外围，这时候可能已经执行了比如 3 个节点，那后续异步执行就要从第 4 个节点开始。
即可以指定任何节点开始重试，但目前我们只有可能在第 1 个节点后和最后 1 个节点异步执行，所以限制 node=first/last。
异步任务必须要具备重试的能力，所以需要能够指定重试次数和重试间隔：“count": 3，“interval": “1/2/3”。
3.8 错误机制
关于任务流（即某个系统间的集成任务）执行失败的控制机制，站在简化任务流配置方面考虑，即任务流中每个节点执行成功失败的判断，并没有放在任务流中通过分支条件去控制，我认为任务流的核心关注点是指定参与节点，节点主要指的是操作了某系统的某个方法，而不是有很多的判断配置，降低了任务流的可读性。当前错误码可以在 2 个层级进行定义：
应用层级：它的适用范围比较广，可影响本应用下的所有触发器和执行器。
节点层级：仅影响某个触发器或者执行器。
目前遇到了 2 种返回情况，第一种是直接通过 http 的状态码，第二种是 HTTP 状态码为 200，通过 JSON 数据返回，这种情况更常见。节点成功判断规则：
配了执行器的 httpSuccess 和 success，只看执行器配置，否则看应用的 httpSuccess 和 success。
httpSuccess 和 success 判断规则：
① httpSuccess 和 success 都没配：如果 http 的 status code 为 2XX，就认为成功，否则失败。
② 只配 httpSuccess：以 httpSuccess 为准。
③ 只配 success：如果 http 的 status code 为 2XX，再与 success 进行比较，否则失败。
④ httpSuccess 和 success 同时配：必须同时满足。
四、应用
从 2024 年 2 月份提出创意开始，并经过三四个月的规划，设计和开发后，最终现在已经推广半年多的时间里，当前已经能覆盖 vivo 分销的主要应用场景，使用数据情况：覆盖 vivo 分销核心业务场景（仓储管理系统对接执行订单出入库作业、财务系统对接完成结算过账、电商平台对接实现销售订单履约、分销商系统对接实现交易数据的共享等）、50+系统、25 个项目、300+的集成场景、日调用量 10 万级，较正常开发预计节省人力 50%以上。
五、总结和展望
本文从作者实际痛点出发，到产生愿景，最后再到落地的全过程，并结合实例案例，介绍了一些核心设计思路，希望读者阅读后对 vivo 分销业务，能有一些了解，也希望能对读者在应用的认证鉴权、流程编排、低代码等方面有所启发。
站在本平台规划起初的目标上，已经算基本完成了目标，但如果想进一步在部门或者公司层面进行推广，我们还需要进一步提高平台可视化和易操作性，因为当前可视化功能，还没有把配置语义转换成业务语义，而是直接把里面存储的语法暴露给开发人员去配置，最终目标是系统集成的开发，能够转化为系统集成的数据管理，暴露给不懂开发的人员去配置，这是未来要重点提升的方面。
