摘要:本文整理自 Apache Flink Committer,Flink CDC Maintainer,阿里巴巴高级开发工程师徐榜江(雪尽)在 5 月 21 日 Flink CDC Meetup 的演讲。主要内容包括:
Flink CDC 技术
传统数据集成方案的痛点
基于 Flink CDC 的海量数据的实时同步和转换
Flink CDC 社区发展
一、Flink CDC 技术
![](https://static001.geekbang.org/infoq/8a/8ad19cca4ef7b5e3508d20af514d538f.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
CDC 是 Change Data Capture 的缩写,是一种捕获变更数据的技术,CDC 技术很早就存在,发展至今,业界的 CDC 技术方案众多,从原理上可以分为两大类:
一类是基于查询的 CDC 技术 ,比如 DataX。随着当下场景对实时性要求越来越高,此类技术的缺陷也逐渐凸显。离线调度和批处理的模式导致延迟较高;基于离线调度做切片,因而无法保障数据的一致性;另外,也无法保障实时性。
一类是基于日志的 CDC 技术,比如 Debezium、Canal、 Flink CDC。这种 CDC 技术能够实时消费数据库的日志,流式处理的模式可以保障数据的一致性,提供实时的数据,可以满足当下越来越实时的业务需求。
![](https://static001.geekbang.org/infoq/07/07e4faa6a2fc34668dc8520c7f93c69a.png)
上图为常见开源 CDC 的方案对比。可以看到 Flink CDC 的机制以及在增量同步、断点续传、全量同步的表现都很好,也支持全增量一体化同步,而很多其他开源方案无法支持全增量一体化同步。Flink CDC 是分布式架构,可以满足海量数据同步的业务场景。依靠 Flink 的生态优势,它提供了 DataStream API 以及 SQL API,这些 API 提供了非常强大的 transformation 能力。此外,Flink CDC 社区和 Flink 社区的开源生态非常完善,吸引了很多社区用户和公司在社区开发共建。
![](https://static001.geekbang.org/infoq/28/28e4b96f4c64aa3000a800788d5271af.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
Flink CDC 支持全增量一体化同步,为用户提供实时一致性快照。比如一张表里有历史的全量数据,也有新增的实时变更数据,增量数据不断地往 Binlog 日志文件里写,Flink CDC 会先同步全量历史数据,再无缝切换到同步增量数据,增量同步时,如果是新增的插入数据(上图中蓝色小块),会追加到实时一致性快照中;如果是更新的数据(上图中黄色小块),则会在已有历史数据里做更新。
Flink CDC 相当于提供了实时物化视图,为用户提供数据库中表的实时一致性快照,用于可以对这些数据做进一步加工,比如清洗、聚合、过滤等,然后再写入下游。
二、传统数据集成方案的痛点
![](https://static001.geekbang.org/infoq/af/afe2266b0d0370c9cddc858de4bf229f.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
上图为传统数据入仓架构 1.0,主要使用 DataX 或 Sqoop 全量同步到 HDFS,再围绕 Hive 做数仓。
此方案存在诸多缺陷:容易影响业务稳定性,因为每天都需要从业务表里查询数据;天级别的产出导致时效性差,延迟高;如果将调度间隔调成几分钟一次,则会对源库造成非常大的压力;扩展性差,业务规模扩大后极易出现性能瓶颈。
![](https://static001.geekbang.org/infoq/db/dbd07ec8d373c858a3adf396f8300433.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
上图为传统数据入仓 2.0 架构。分为实时和离线两条链路,实时链路做增量同步,比如通过 Canal 同步到 Kafka 后再做实时回流;全量同步一般只做一次,与每天的增量在 HDFS 上做定时合并,最后导入到 Hive 数仓里。
此方式只做一次全量同步,因此基本不影响业务稳定性,但是增量同步有定时回流,一般只能保持在小时和天级别,因此它的时效性也比较低。同时,全量与增量两条链路是割裂的,意味着链路多,需要维护的组件也多,系统的可维护性会比较差。
![](https://static001.geekbang.org/infoq/74/7453d1aa883868241ba6e4b7c5fcfe52.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
上图为传统 CDC ETL 分析架构。通过 Debezium、Canal 等工具采集 CDC 数据后,写入消息队列,再使用计算引擎做计算清洗,最终传输到下游存储,完成实时数仓、数据湖的构建。
![](https://static001.geekbang.org/infoq/e6/e610e20938ca095d6834be49ee5147eb.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
传统 CDC ETL 分析里引入了很多组件比如 Debezium、Canal,都需要部署和维护, Kafka 消息队列集群也需要维护。Debezium 的缺陷在于它虽然支持全量加增量,但它的单并发模型无法很好地应对海量数据场景。而 Canal 只能读增量,需要 DataX 与 Sqoop 配合才能读取全量,相当于需要两条链路,需要维护的组件也增加。因此,传统 CDC ETL 分析的痛点是单并发性能差,全量增量割裂,依赖的组件较多。
三、基于 Flink CDC 的海量数据的实时同步和转换
Flink CDC 的方案能够给海量数据的实时同步和转换带来什么改善?
![](https://static001.geekbang.org/infoq/cd/cdccaf3e0cf3d000a3b321b63fab6328.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
Flink CDC 2.0 在 MySQL CDC 上实现了增量快照读取算法,在最新的 2.2 版本里 Flink CDC 社区 将增量快照算法抽象成框架,使得其他数据源也能复用增量快照算法。
增量快照算法解决了全增量一体化同步里的一些痛点。比如 Debezium 早期版本在实现全增量一体化同步时会使用锁,并且且是单并发模型,失败重做机制,无法在全量阶段实现断点续传。增量快照算法使用了无锁算法,对业务库非常友好;支持了并发读取,解决了海量数据的处理问题;支持了断点续传,避免失败重做,能够极大地提高数据同步的效率与用户体验。
![](https://static001.geekbang.org/infoq/7e/7e4af6582eec438fb137241b4a63bc09.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
上图为全增量一体化的框架。整个框架简单来讲就是将数据库里的表按 PK 或 UK 切分成 一个个 chunk ,然后分给多个 task 做并行读取,即在全量阶段实现了并行读取。全量和增量能够自动切换,切换时通过无锁算法来做无锁一致性的切换。切换到增量阶段后,只需要单独的 task 去负责增量部分的数据解析,以此实现了全增量一体化读取。进入增量阶段后,作业不再需要的资源,用户可以修改作业并发将其释放。
![](https://static001.geekbang.org/infoq/05/0581d73096dc9492b2ac4ac2098566c4.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
我们将全增量一体化框架与 Debezium 1.6 版本做 简单的 TPC-DS 读取测试对比,customer 单表数据量 6500 万,在 Flink CDC 用 8 个并发的情况下,吞吐提升了 6.8 倍,耗时仅 13 分钟,得益于并发读取的支持,如果用户需要更快的读取速度,用户可以增加并发实现。
![](https://static001.geekbang.org/infoq/10/10275b9f906e2e5dbd0cc18bf30c3b68.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
Flink CDC 在设计时,也考虑了面向存储友好的写入设计。在 Flink CDC 1.x 版本中,如果想实现 exactly-once 同步,需要配合 Flink 提供的 checkpoint 机制,全量阶段没有做切片,则只能在一个 checkpoint 里完成,这会导致一个问题:每个 checkpoint 中间要将这张表的全量数据吐给下游的 writer,writer 会将这张表的全量数据混存在内存中,会对其内存造成非常大的压力,作业稳定性也特别差。
Flink CDC 2.0 提出了增量快照算法后,通过切片能够将 checkpoint 粒度降至 chunk, 并且 chunk 大小是用户可配置的,默认是 8096 条,用户可以将其调至更小,减轻 writer 的压力,减少内存资源的使用,提升下游写入存储时的稳定性。
![](https://static001.geekbang.org/infoq/d3/d348497bc62080960a2fb2302a96627d.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
全增量一体化之后, Flink CDC 的入湖架构变得非常简单,且不会影响业务的稳定性;能够做到分钟级的产出,也就意味着可以实现近实时或实时分析;并发读取实现了更高的吞吐,在海量数据场景下有着不俗的表现;链路短,组件少,运维友好。
![](https://static001.geekbang.org/infoq/2c/2c03cf3a198e6d51779aa9ac8dd1e25b.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
有了 Flink CDC 之后,传统 CDC ETL 分析的痛点也得到了极大改善,不再需要 Canal、Kafka 消息队列等组件,只需要依赖 Flink,实现了全增量一体化同步和实时 ETL 加工的能力,且支持并发读取,整个架构链路短,组件少,易于维护。
![](https://static001.geekbang.org/infoq/2f/2fad4ed39d09b445b99fa84d81357b77.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)

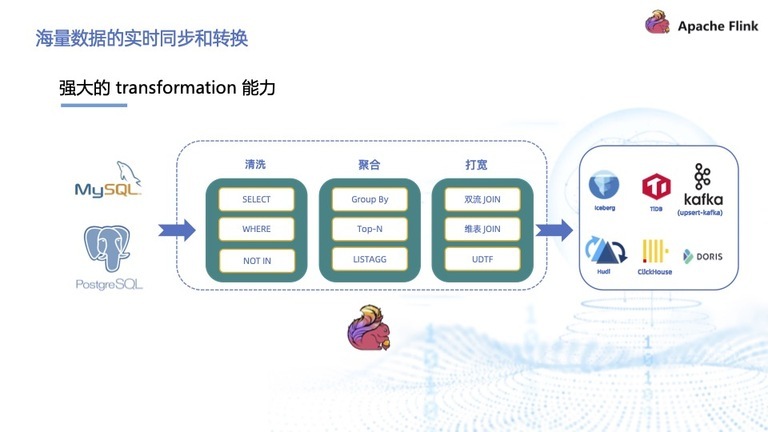

依托于 Flink DataStream API 以及易用的 SQL API ,Flink CDC 还提供了非常强大完善的 transformation 能力,且在 transformation 过程中能够保证 changelog 语义。在传统方案里,在 changelog 上做 transformation 并保证 changelog 语义是非常难以实现的。
![](https://static001.geekbang.org/infoq/61/61e83e26e1ae5609f148e5f5a8ee2f3e.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
<p style="text-align:center">海量数据的实时同步和转换示例 1:Flink CDC 实现异构数据源的集成</p>
这个业务场景是业务表比如产品表和订单表在 MySQL 数据库里,物流表存在 PG 数据库里,要实现异构数据源的集成,并且在集成过程做打宽。需要将产品表、订单表与物流表做 Streaming Join 之后再将结果表写入库里。借助 Flink CDC,整个过程只需要用 5 行 Flink SQL 就能够实现。这里使用的下游存储是 Hudi,整个链路可以得到分钟级甚至更低的产出,使围绕 Hudi 做近实时的分析成为了可能。
![](https://static001.geekbang.org/infoq/eb/eb781c7be1c6b8e94b23253ce478ed95.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
<p style="text-align:center">海量数据的实时同步和转换示例 2:Flink CDC 实现分库分表集成</p>
Flink CDC 对分库分表做了非常完善的支持,在声明 CDC 表时支持使用正则表达式匹配库名和表名,正则表达式意味着可以匹配多个库以及这多个库下的多张表。同时提供了 metadata column 的支持,可以知道数据来自于哪个 数据库、来自于哪张表,写入下游 Hudi 时,可以带上 metadata 声明的两个列,将 database_name、table_name 以及原始表中的 主键(例子中为 id 列)作为新的主键,只需三行 Flink SQL 即可实现分库分表数据的实时集成,非常简单。
![](https://static001.geekbang.org/infoq/0d/0d9b1ed252a9b844fb22cecea504c08b.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
依托于 Flink 丰富的生态,能够实现很多上下游的扩展,Flink 自身就有丰富的 connector 生态。 Flink CDC 加入之后,上游有了更丰富的源可以摄取,下游也有丰富的目的端可以写入。
![](https://static001.geekbang.org/infoq/e6/e6465349a03d2853bdb0909e512e916f.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
<p style="text-align:center">海量数据的实时同步和转换示例 3:三行 SQL 实现单品累计销量实时排行榜</p>
这个 Demo 演示在无需任何依赖的前提下,通过 3 行 SQL 实现商品的实时排行榜。 首先在 Docker 里添加 MySQL 和 ElasticSearch 镜像, ElasticSearch 是目的端。将 Docker 拉起后,下载 Flink 包以及 MySQL CDC 和 ElasticSearch 的两个 SQL Connector jar。拉起 Flink 集群和 SQL Client。在 MySQL 内建库建表,灌入数据,更新后再用 Flink SQL 做一些实时加工和分析,写入 ES。在 MySQL 的数据库里构造一张订单表并插入数据。
![](https://static001.geekbang.org/infoq/54/54be0feba11a934bdba73fdb5d32fb5e.png)
上图第一行 SQL 是创建订单表,第二行是创建结果表,第三行是做 group by 的查询实现实时排行榜功能,再写入到第二行 SQL 创建的 ElasticSearch 表中。
![](https://static001.geekbang.org/infoq/a8/a890435933bc101dd4eb0be4986bbaa8.png)
我们在 ElasticSearch 里做了可视化呈现,可以查看到随着 MySQL 中订单源源不断地更新,ElasticSearch 的排行榜会实时刷新。
四、Flink CDC 社区发展
![](https://static001.geekbang.org/infoq/e3/e319b7d6ebb8e7968c88ea8c9111d8e2.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
在过去的一年多时间,社区发了 4 个大版本, contributor 和 commits 数量在不断增长,社区也越来越活跃。我们一直坚持将核心的 feature 全部提供给社区版,比如 MySQL 的百亿级超大表、增量快照框架、MySQL 动态加表等高级功能。
![](https://static001.geekbang.org/infoq/0a/0a2a9a2eb79d5fac84741789675a62e4.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
最新的 2.2 版本中同样新增了很多功能。首先,数据源方面,支持了 OceanBase、PolarDB-X、SqlServer、TiDB。此外,不断丰富了 Flink CDC 的生态,兼容了 Flink 1.13 和 1.14 集群,提供了增量快照读取框架。另外,支持了 MySQL CDC 动态加表以及对 MongoDB 做了完善,比如支持指定的集合,通过正则表达式使其更加灵活友好。
![](https://static001.geekbang.org/infoq/65/658b012c67a985bd337886151762517e.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
除此之外,文档也是社区特别重要的一部分。我们提供了独立的版本化社区网站,在网站里不同版本对应不同版本的文档,提供了丰富的 demo 以及中英文的 FAQ,帮助新手快速入门。
![](https://static001.geekbang.org/infoq/88/88df4e57fe2904093b6282d9fabb4064.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
在社区的多个关键指标,比如创建的 issue 数,合并的 PR 数,Github Star 数上,Flink CDC 社区的表现都非常不错。
![](https://static001.geekbang.org/infoq/25/25825992bd68fa36908c1048dc9e7d95.jpeg?x-oss-process=image/resize,p_80/auto-orient,1)
Flink CDC 社区的未来规划主要包含以下三个方面:
框架完善:增量快照框架目前只支持 MySQL CDC ,Oracle、PG 和 MongoDB 正在对接中,希望未来所有数据库都能够对接到更好的框架上;针对 Schema Evolution 和整库同步做了一些探索性的工作,成熟后将向社区提供。
生态集成:提供更多 DB 和更多版本;数据湖集成方面希望链路更通畅;提供一些端到端的方案,用户无须关心 Hudi 和 Flink CDC 的参数。
易用性:提供更多开箱即用的体验以及完善文档教程。
问答
Q:CDC 什么时候能够支持整库同步以及 DDL 的同步?
A:正在设计中,因为它需要考虑到 Flink 引擎侧的支持与配合,不是单独在 Flink CDC 社区内开发就可以实现的,需要与 Flink 社区联动。
Q:什么时候支持 Flink 1.15
A:目前生产上的 Flink 集群还是以 1.13、1.14 为主。社区计划在 2.3 版本中支持 Flink 1.15,可以关注 issue:https://github.com/ververica/flink-cdc-connectors/issues/1363,也欢迎贡献。
Q:有 CDC 结果表写入 Oracle 的实践吗?
A:1.14 版本的 Flink 暂不支持,这个是因为 Sink 端的 JDBC Connector 不支持 Oracle dialect,Flink 1.15 版本的 JDBC Connector 已经支持了 Oracle dialect,1.15 版本的 Flink 集群可以支持。
Q:下个版本能否支持读取 ES?
A:还需要考察 transactional log 机制以及它是否适合作为 CDC 的数据源。
Q:能做到单 job 监控多表 sink 多表吗?
A:可以实现单作业监控多表 sink 到多个下游表;但如果是 sink 到多表,需要 DataStream 进行分流,不同的流写到不同的表。
Q:Binlog 日志只有最近两个月的数据,能否支持先全量后增量读取?
A:默认支持的就是先全量后增量,一般 binlog 保存七天或两三天都可以。
Q:2.2 版本 MySQL 没有主键,全量如何同步?
A:可以回退到不用增量快照框架;在增量快照框架上,社区已有组件的 issue,预计将在社区 2.3 版本提供支持。
