1.             文档简介

1.1           文档目的

公司要开展同城快递业务，本文档阐述该业务系统的顶层架构，供技术人员参考和讨论。

1.2           文档范围

包括系统总体说明，功能模块及微服务划分，核心业务流程图，系统的非功能约束及相应对策等。

1.3           定义、缩写词和缩略语

1.4           参考资料

2.             架构设计目标

2.1           关键功能

为了实现同城快递业务，需要提供如下功能：

APP用户端：下单，支付（还有评价等）

APP快递员端：定时的位置上报；抢单；记录订单的已收取快递；记录订单的送达目的地

系统推送：收到快递请求，向距离用户5KM内的所有快递员发送通知。

未来的功能：数据分析（日下单量和地理位置分布，接单的平均时间，取件时间，送货时间等，从而可以预测各区域的订单量和增长情况，优化快递员的区域分布和送货路径选择）

2.2           关键质量属性

服务的高可用性，高性能（位置推送的低延迟性和准确性）。

2.3           业务需求和约束因素

系统上线后三个月日单超过一万，假设80%的订单在一天的2小时内下达，峰值再乘以5，那么：QPS = 10000*0.8/7200*5 = 5.55，下单并发量不高。

一年日单超过50万，那么：QPS=5.55*50=277,约为300。下单并发量也一般。

项目一期要求2个月内开发上线，那么主要还是满足高可用和高性能属性，同时希望系统可扩展。

约束因素： 快速计算距离用户XXkm内的所有快递员位置信息并推送；抢单能力也能在快递员数量的快速增长时仍保证及时响应。

3.             架构设计原则

3.1           架构设计原则

按照康威定律，公司的技术人员为20人左右，我们希望拆分的微服务数量比较合适（5-10个），能保证开发和运维的效率。

合适（选用适合该同城快递业务特点的技术方案）；

简单（框架是业界比较流行的，各技术组件是相对成熟的，遇到问题方便排查）；

可扩展（功能、性能角度都容易扩展）

3.2           备选架构设计方案及被否原因

采用Spring cloud框架，不采用响应式框架，因当前不够成熟；

采用RocketMQ作为异步、解耦、削峰的消息队列方案【异步功能例如向附近的快递员广播某订单下单的消息】，因其Java开发，还有事务型消息【支付类业务】、延迟消息【自动关闭订单】等高级功能，不采用Kafka（功能相对简单）、RabbitMQ（源码不易阅读）等。

采用Redis作为分布式缓存，redis cluster提供了自动分片和数据冗余的方案，可同时满足高并发读写和高可用读写；功能上，它结合其有序队列 ZSET 以及 GEOHASH 编码，实现了空间搜索功能，且拥有极高的运行效率，适合计算附近的人的功能。未来可按城市做数据分片。

采用MySQL作为后台的分布式存储方案，一期做主从复制，未来也能按城市做数据分片的水平扩展。

3.3           架构设计对后续工作的限制（详设，部署等）

任何提升可扩展性的架构设计和详细设计，都应通过架构团队的评审才能引入，以确保性能目标不受重大影响。

4.             系统架构图与整体设计

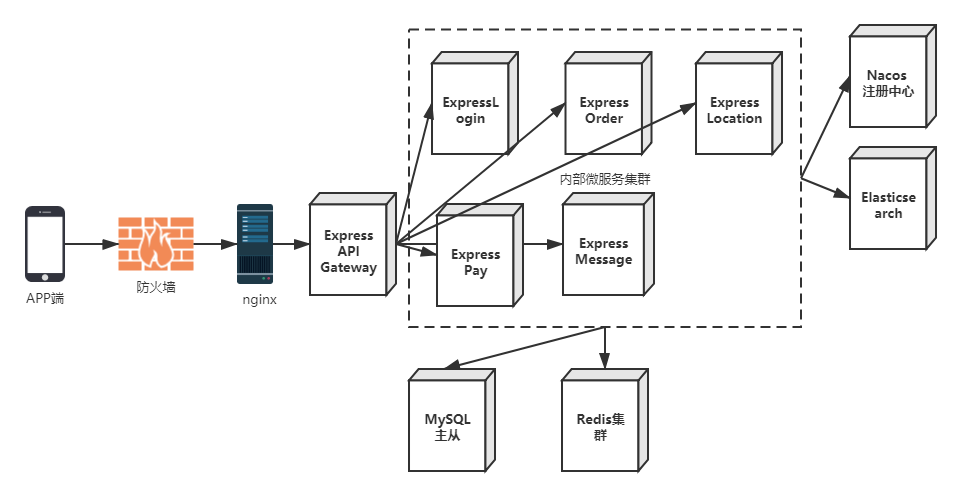

4.1           职责划分与职责确定

1）APP端：

提供给用户操作的界面和快递员操作的界面，实现与后端服务的交互。

2）API接口层分为两次：

Nginx负责反向代理和负载均衡；

API网关负责鉴权、防刷（用户反复下单）等，采用zuul组件，整合所有业务接口（统一封装返回格式和错误信息）。API Gateway微服务。

3）服务中心：

  目前有5个微服务。

登陆服务：用户的注册和登陆，快递员的注册和登陆。前后端交互采用JWT Token。

订单服务：提供订单查询、用户的下单、快递员的抢单、快递员确认已收件、快递员确认已送达 、订单支付等。

位置服务：接收用户下单时的位置上报，快递员的定时的位置上报；用户附近5KM位置的快递员 等。

支付服务：实际处理支付，需要与第三方支付系统交互。

消息服务：指服务器主动向app端推送的消息，目前是向快递员推送附近的新单信息。

4）基础服务中间件

采用Nacos作为注册中心和配置中心，消息队列采用RocketMQ，ELK做日志收集和统计分析(Elasticsearch+Logstash+Kibana)，其他组件暂时没有（DB中间件等MySQL未来需分表时再引入）。

5）数据存储

  MySQL的主从，存储 用户和快递员的身份和订单相关信息。

  Redis:  提供高速的查询服务，例如：存储登陆后的token；存储未关闭的订单的状态信息；存储当前的快递员的位置信息、用户下单的位置信息；提供位置信息的计算服务。

6）部署

  希望采购阿里云平台的硬件资源，通过Docker镜像方式做容器自动化部署。

开发人员关注架构图中提到的6个微服务及相应的业务，架构师负责申请资源，搭建好其他中间件

和框架，并做好自动化部署。

4.2           关键用例图

主要业务为用户下单（下单时自动上报位置），此时系统会计算出用户附近5KM的快递员，向他们推送这条下单信息； 此后 用户可以查询订单状态（物流状态和支付状态等）。

快递员进行抢单操作，抢单成功后得到用户详细地址并上门取件（用户支付），快递员更改为已发件状态，送达后更改为已送达。 快递员app在打开状态时，会周期性自动上报位置。



4.3           业务活动图





        注意：抢单阶段有且仅有一个业务员能抢单成功；支付分为发件人付款和收件人付款，在用户下单时指定。

4.4           系统部署图





APP端为同城快递app，基于react开发；

Nginx两台服务器+Keepalived，API网关有2台服务器，内部微服务也都有2台服务器，保证高可用；

Nacos 3台服务器，Elasticsearch 3台服务器，保证高可用的自动选举；

MySQL主从共4台，各2组主从，做好主主复制，主从复制；

Redis 3台，1主2从的哨兵模式，暂时不做redis cluster。

4.5           服务器时序图

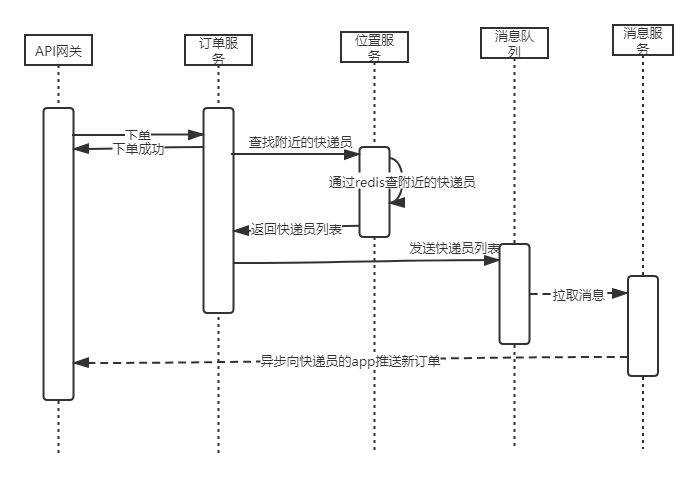

1）  下单场景

为了响应的迅速，用户下单后，订单服务将其保存至数据库就返回下单成功（已下单状态）；此后查找附近的快递员，通过消息队列发送消息给快递员的app，都是异步操作。



2）  抢单场景

考虑到并发量，正常DB 8核16G的低配置支撑一两千并发，16核32G的普遍配置支撑三四千的并发，所以更新数据库中订单已接单的操作不需要做异步处理；为了提高性能，判断订单是否已接单用redis来处理，而不访问数据库，redis setnx成功才更新数据库。



4.6           订单状态图





以上涉及两种订单状态，合法的订单终止状态为：物流的已取消和支付的已取消；物流的快递员已送达和支付的已支付。

5.             关键质量属性的设计原理

[内容：因软件系统的不同，性能、安全性、可伸缩性、互操作性、可扩展性、可测试性、可重用性、可维护性等质量属性，都可以是本系统的关键质量属性。

性能：

订单服务将查询请求和更新请求分为独立的包，未来可做命令和查询职责分离，独立部署，分别做读写

优化。其他优化点上文已涉及，包括缓存按城市做数据分片，数据库按城市做数据分片，消息队列的异步场景等。

可伸缩性：

微服务和其他各中间件组件均方便做水平扩展。

可测试性和可维护性：

使用容器化发布结合配置中心，方便版本的回滚和发布，方便敏捷开发流程。

安全性：

依赖APP端下单，可采用https通信协议。
