CAD 怎么更改块内对象的图层

作者:极客天地
  • 2025-07-04
    湖北
  • 本文字数:310 字

    阅读完需:约 1 分钟

CAD软件设计中,块内对象的图层修改是保持图纸整洁规范的重要操作。当小伙伴们需要调整块中某些元素的显示属性却不想破坏块的整体性时,本教程将为小伙伴们提供一个简单高效的解决方案。我们将重点讲解如何通过块编辑器直接修改内部对象图层,这种方法既保留了块的关联特性,又能灵活更新显示效果,特别适合标准化图纸的细节调整,提高小伙伴们在 CAD 的绘图效率。

问题描述:

在不进入块编辑的情况下,如何在 CAD 修改块内图形对象的图层?

步骤指引:

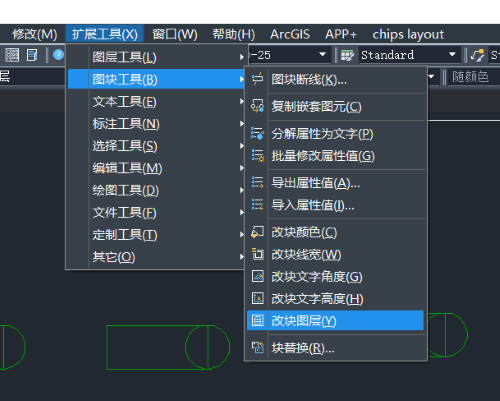

1.点击菜单【扩展工具-图块工具-改块图层】(【CHGBLAY】命令),选择需要修改的块,指定图层名,块和块内的对象都会更改为指定的图层。



本文的分享就到这里,希望能为你提供实用的信息。感谢你的耐心阅读,欢迎留言交流!
