昇腾 AI4S 图机器学习：DGL 图构建接口的 PyG 替换

作者：Splendid2025

2025-06-12
浙江
本文字数：1104 字
阅读完需：约 4 分钟

背景介绍

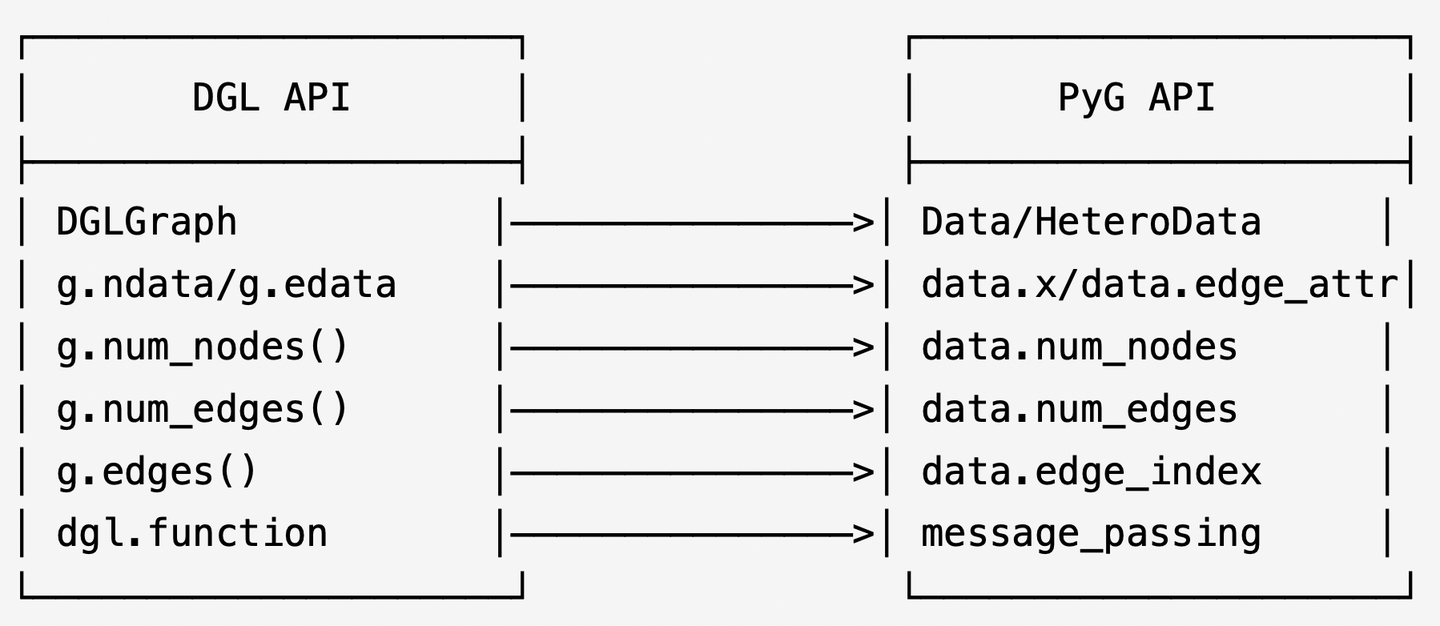

DGL (Deep Graph Learning) 和 PyG (Pytorch Geometric) 是两个主流的图神经网络库，它们在 API 设计和底层实现上有一定差异，在不同场景下，研究人员会使用不同的依赖库，昇腾 NPU 对 PyG 图机器学习库的支持亲和度更高，因此有些时候需要做 DGL 接口的 PyG 替换。

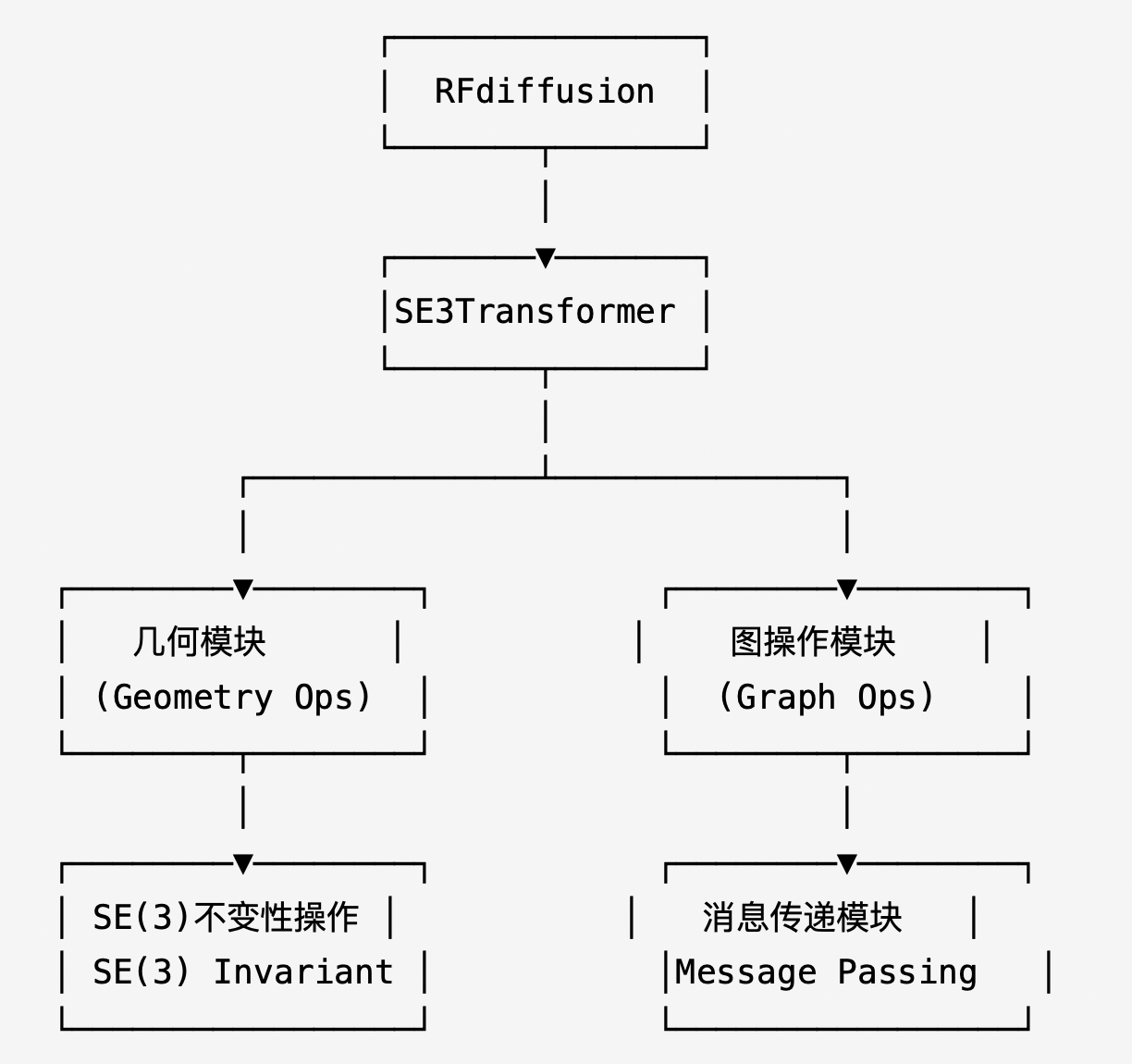

SE3Transformer 在 RFdiffusion 蛋白质设计模型（GitHub - RosettaCommons/RFdiffusion）作为核心组件，负责处理蛋白质结构的几何信息。其架构基于图神经网络，通过 SE(3)等变性实现对三维旋转和平移的不变性特征提取。本系列以 RFDiffusion 模型中的 SE3Transformer 为例，讲解如何将 DGL 中的接口替换为 PyG 实现。在本文中，主要展示图构建结构的替换。

DGL 图构建接口的 PyG 替换（make_full_graph 和 make_topk_graph）

make_full_graph 函数

位置：

rfdiffusion/util_module.py

输入：

xyz: 蛋白质骨架坐标，形状为 (B, L, 3) 或 (B, L, 3, 3)
pair: 成对特征，形状为 (B, L, L, E)
idx: 残基索引

输出：

G: DGL 图对象
edge_feats: 边特征

调用 DGL 函数：

dgl.graph: 创建图结构

数学逻辑：

提取氨基酸相对位置
构建完全连接图
设置边特征和节点特征

PyG 实现代码：

def make_full_graph(xyz, pair, idx, top_k=64, kmin=9):    B, L = xyz.shape[:2]    device = xyz.device
    # 确保xyz形状正确    if xyz.dim() > 3:        xyz_flat = xyz[:,:,1] if xyz.shape[2] == 3 else xyz.reshape(B, L, 3)    else:        xyz_flat = xyz
    # 计算序列分离    sep = idx[:,None,:] - idx[:,:,None]     b,i,j = torch.where(sep.abs() > 0)
    # 构建PyG图所需的边索引    src = b*L+i    tgt = b*L+j
    # 创建图对象    G = graph((src, tgt), num_nodes=B*L).to(device)
    # 计算相对位置    rel_pos = xyz_flat[b,j,:] - xyz_flat[b,i,:]    if rel_pos.dim() > 2 and rel_pos.shape[-1] == 3:        rel_pos = rel_pos.reshape(-1, 3)    G.edata['rel_pos'] = rel_pos.detach()
    # 处理边特征    edge_feats = pair[b,i,j]    if edge_feats.dim() == 1:        edge_feats = edge_feats.unsqueeze(-1)    if edge_feats.dim() == 2:        edge_feats = edge_feats.unsqueeze(-1)
    # 归一化特征减少实现差异    edge_feats = torch.tanh(edge_feats / 10.0) * 10.0
    return G, edge_feats

复制代码

make_topk_graph

位置：

rfdiffusion/util_module.py

输入与输出：

与 make_full_graph 类似，但构建 k 近邻图而非完全图

调用 DGL 函数：

dgl.graph: 创建图结构

数学逻辑：

计算氨基酸之间距离
选择 top-k 最近邻居
确保每个节点至少有 kmin 个邻居

优化方案：

使用 PyG 的 knn_graph 函数简化实现
利用 PyG 的批处理机制处理多图
