Docker 下 Prometheus 和 Grafana 三部曲之一:极速体验

作者:程序员欣宸
  • 2022 年 8 月 24 日
    广东
  • 本文字数:4106 字

    阅读完需:约 13 分钟

Docker下Prometheus和Grafana三部曲之一:极速体验

欢迎访问我的 GitHub

这里分类和汇总了欣宸的全部原创(含配套源码):https://github.com/zq2599/blog_demos


  • 开源监控工具 Prometheus 目前广为使用,配合 Grafana 即可直观展现监控数据,但对于初学者来说搭建这样一个系统要花费些时间,或者有时也想要快速搭好系统使用其功能,今天的实战中,我们在 Docker 环境下快速搭建和体验一个典型的业务监控系统,包括 prometheus、node-exporter、cadvisor、grafana、业务后台服务(springboot);

  • 本文是《Docker 下 Prometheus 和 Grafana 三部曲》系列的第一篇,整个系列包含以下内容:


  1. 极速体验,也就是本文;

  2. 细说 Docker 相关开发,介绍在 Docker 环境搭建整个环境的细节;

  3. 自定义监控项的开发和展示配置;

环境信息

  • 本次实战的环境信息如下:


  1. 操作系统:CentOS 7.6.1810

  2. Docker:17.03.2-ce

  3. node-exporter:0.17.0 (docker 容器,不需要您准备)

  4. prometheus:2.8.0 (docker 容器,不需要您准备)

  5. cadvisor:0.28.0 (docker 容器,不需要您准备)

  6. grafana:5.4.2 (docker 容器,不需要您准备)

  7. springboot:1.5.19.RELEASE (docker 容器,不需要您准备)


本次实战的电脑是 CentOS 系统,IP 地址为 192.168.1.101

操作步骤简介

  • 实战由以下几步组成:


  1. 一行命令创建所有容器;

  2. 取得 Grafana 的 API KEY,创建图表时要用到;

  3. 一行命令创建所有图表;

  4. 体验监控系统;


  • 接下来开始实战吧。

创建容器

  • 登录 CentOS 服务器,新建一个文件夹,在里面执行以下命令就能将所有容器创建好:


wget https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/prometheus.yml && \wget https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/docker-compose.yml && \docker-compose up -d
复制代码


  • 上述命令会下载容器编排脚本和 prometheus 的配置文件,然后创建容器,控制台输出如下信息(如果本地没有相关的镜像还会显示下载镜像的信息):


[root@hedy prometheus_blog]# wget https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/prometheus.yml && \> wget https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/docker-compose.yml && \> docker-compose up -d--2019-03-09 23:05:28--  https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/prometheus.yml正在解析主机 raw.githubusercontent.com (raw.githubusercontent.com)... 151.101.228.133正在连接 raw.githubusercontent.com (raw.githubusercontent.com)|151.101.228.133|:443... 已连接。已发出 HTTP 请求,正在等待回应... 200 OK长度:1173 (1.1K) [text/plain]正在保存至: “prometheus.yml”
100%[==================================================================================================================================================================>] 1,173 --.-K/s 用时 0s
2019-03-09 23:05:28 (162 MB/s) - 已保存 “prometheus.yml” [1173/1173])
--2019-03-09 23:05:28-- https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/docker-compose.yml正在解析主机 raw.githubusercontent.com (raw.githubusercontent.com)... 151.101.228.133正在连接 raw.githubusercontent.com (raw.githubusercontent.com)|151.101.228.133|:443... 已连接。已发出 HTTP 请求,正在等待回应... 200 OK长度:1727 (1.7K) [text/plain]正在保存至: “docker-compose.yml”
100%[==================================================================================================================================================================>] 1,727 --.-K/s 用时 0s
2019-03-09 23:05:29 (108 MB/s) - 已保存 “docker-compose.yml” [1727/1727])
Creating network "prometheus_blog_default" with the default driverCreating node-exporter ... doneCreating prometheusdemo ... doneCreating cadvisor ... doneCreating prometheus ... doneCreating grafana ... done
复制代码

取得 Grafana 的 API KEY

  • 现在要取得 Grafana 的授权 KEY,有了这个 KEY 就能通过脚本快速创建数据源和各种监控报表了,具体操作如下:

  • 浏览器访问 Grafana 页面:http://192.168.1.101:3000

  • 用户名 admin,密码 secret

  • 在左侧的设置菜单中,点击"API keys",如下图:

  • 如下图,点击按钮"+New API Key":

  • 在创建 API key 的页面,输入 key 名称 admin,Role 选择 Admin,然后点击"Add"按钮,如下图:

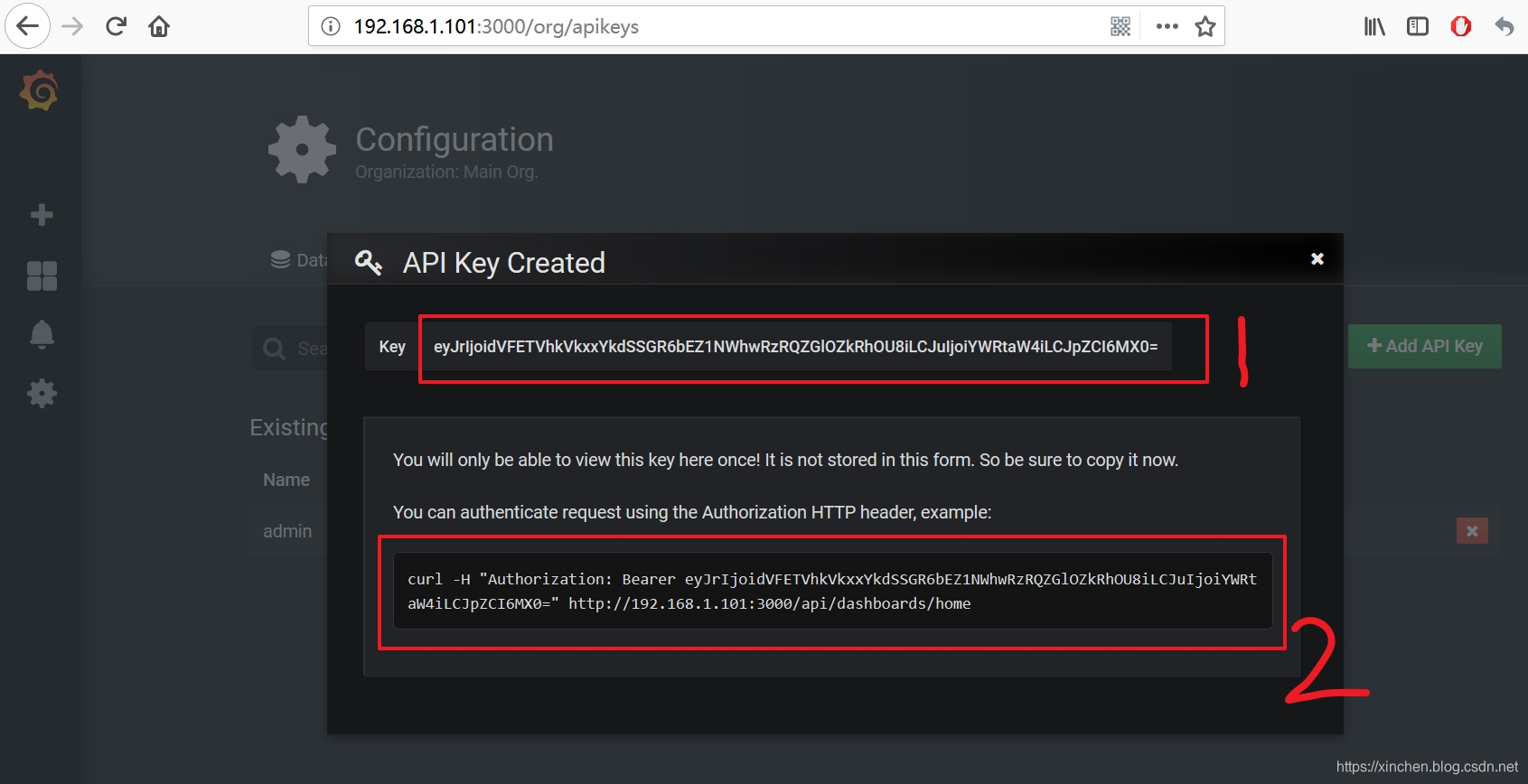

  • 弹出的窗口会显示新建的 API Key,下图红框 1 中的内容就是我们后面会用到的 API Key,请保存下来,红框 2 中的命令是获取首页信息的,可以执行一下试试,成功了表示这个 API Key 是有效的:

创建监控图表

  • 执行以下命令即可创建监控图表,注意把 192.168.1.101 替换为您的 CentOS 机器的 IP 地址,如果是在当前机器上操作就用 127.0.0.1,把 xxxxxxxxx 替换为前面步骤中取得的 API Key,例如我的是 eyJrIjoieHpHeUVoODFiMDNiZE13TDdqUGxNS1NoN0dhVGVVc04iLCJuIjoiYWRtaW4iLCJpZCI6MX0=


<font color="red"><code class="language-shell">wget https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/import_dashboard.sh && \./import_dashboard.sh 192.168.1.101 xxxxxxxxx</code></font>
复制代码


  • 控制台会输出如下类似信息,表示数据源和图表都创建成功:


<font color="red"><code class="language-shell">[root@hedy 10]# wget https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/import_dashboard.sh && \> chmod a+x import_dashboard.sh && \> ./import_dashboard.sh 192.168.1.101 eyJrIjoiSEduM2g1clFpaVZRNjRXTTBSek50aUp3OFM3bXUzVUciLCJuIjoiYWRtaW4iLCJpZCI6MX0=--2019-03-09 23:46:27--  https://raw.githubusercontent.com/zq2599/blog_demos/master/prometheusdemo/files/import_dashboard.sh正在解析主机 raw.githubusercontent.com (raw.githubusercontent.com)... 151.101.108.133正在连接 raw.githubusercontent.com (raw.githubusercontent.com)|151.101.108.133|:443... 已连接。已发出 HTTP 请求,正在等待回应... 200 OK长度:113606 (111K) [text/plain]正在保存至: “import_dashboard.sh”
100%[==================================================================================================================================================================>] 113,606 468KB/s 用时 0.2s
2019-03-09 23:46:28 (468 KB/s) - 已保存 “import_dashboard.sh” [113606/113606])
grafana host [192.168.1.101]api key [eyJrIjoiSEduM2g1clFpaVZRNjRXTTBSek50aUp3OFM3bXUzVUciLCJuIjoiYWRtaW4iLCJpZCI6MX0=]start create datasource{"datasource":{"id":2,"orgId":1,"name":"Prometheus","type":"prometheus","typeLogoUrl":"","access":"proxy","url":"http://prometheus:9090","password":"","user":"","database":"","basicAuth":false,"basicAuthUser":"","basicAuthPassword":"","withCredentials":false,"isDefault":false,"secureJsonFields":{},"version":1,"readOnly":false},"id":2,"message":"Datasource added","name":"Prometheus"}start create host dashboard{"id":3,"slug":"1-zhu-ji-ji-chu-jian-kong-cpu-nei-cun-ci-pan-wang-luo","status":"success","uid":"h1qcOBjmz","url":"/d/h1qcOBjmz/1-zhu-ji-ji-chu-jian-kong-cpu-nei-cun-ci-pan-wang-luo","version":1}start create jvm dashboard{"id":4,"slug":"spring-boot-1-x","status":"success","uid":"MP3cOBjmz","url":"/d/MP3cOBjmz/spring-boot-1-x","version":1}start create customize dashboard{"id":5,"slug":"ye-wu-zi-ding-yi-jian-kong","status":"success","uid":"Hl3cOBCmk","url":"/d/Hl3cOBCmk/ye-wu-zi-ding-yi-jian-kong","version":1}</code></font>
复制代码


  • 至此,整个环境已经 OK,一起来体验一下吧;

体验环境

  • 查看 prometheus 的 web 页面,看配置的监控数据源是否有效,如下图,地址是:http://192.168.1.101:9090/targets


  • 上图一共展示了四个数据源:a. http://prometheusdemohost:8080/prometheus 是个 springboot 框架的 web 应用;b. http://127.0.0.1:9090/metrics 是 prometheus 自身的数据;c. http://cadvisorhost:8080/metrics 是 cadvisor 的数据,用来监控 docker 容器的;d. http://node-exporterhost:9100/metrics 是当前宿主机的环境信息;

  • 查看 cAdvisor 的 web 页面,可以看到 docker 的基本情况,如下图,地址是:http://192.168.1.101:8080


  • 访问业务 web 服务,这是个 springboot 框架的 web 应用,提供了一个 web 接口,返回一个带了时间的字符串,地址是:http://192.168.1.101:8081/greet

  • 注意:每访问一次上述业务 web 接口,web 应用都会上报一条记录到 prometheus,所以建议您多访问几次改接口,后面可以再 Grafana 上看到改接口的请求量曲线图;

  • 查看 Grafana 的监控图表,地址是:http://192.168.1.101:3000 ,如下图,可见数据源已经配置成了 prometheus(前面的 shell 脚本中执行的):


  • 如下图,点击红框 1 中的"manage",即可见到右侧监控列表中出现了三项:


  • 从第一个"1.主机基础监控(cpu,内存,磁盘,网络)"看起,如下图,服务器的各项信息都能展示出来,注意红框中的内容要选择准确,可以截图一致即可:


  • 第二项"Spring Boot 1.x"主要是 JVM 和 Spring Boot 环境的相关信息,如下:


  • 第三项是业务代码中自己上报到 prometheus 的数据,这些可以和具体业务做绑定,做出更多定制化的内容(具体的开发细节后面的文章会讲到),如下图:


  • 至此,基于 Prometheus 和 Grafana 的监控系统我们已经体验完毕了,希望能帮助您在短时间内对整个系统有个初步了解,接下来的章节将会解释如此简化的步骤是怎样做到的,请看《Docker 下 Prometheus 和 Grafana 三部曲之二:细说 Docker 编排》
