CAD 教程|CAD 文字一键对齐，图纸排版难题秒解决！

CAD 文字标注是设计图纸不可或缺的一部分，它不仅承载着设计信息，还直接影响图纸的整体美观度和可读性。然而，传统的手动调整文字位置方式效率低下，且容易因人为疏忽导致错位，影响设计质量。浩辰 CAD 为用户提供了多种 CAD 文字一键对齐方法，解决了这一难题，让图纸标注、表格排版更加美观、清晰。

CAD 文字对齐方法步骤：

1、CAD 表格文字对齐：

（1）特性栏【CTRL+1】

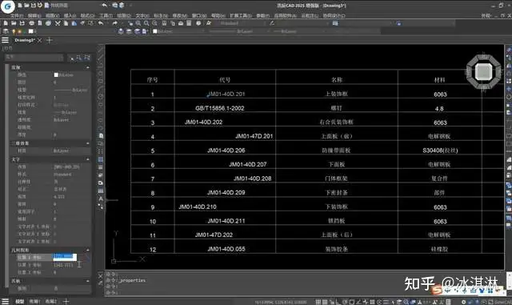

使用浩辰 CAD 打开图纸，可以在图纸中看到【代号】栏显示未全部对齐。这时使用键盘快捷键【CTRL+1】调出特性栏，或者在命令行输入【properties】。

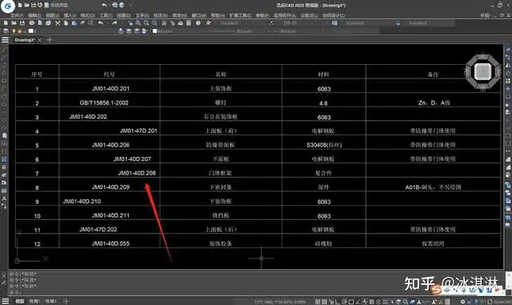

选择其中一个对齐标注文字，在特性栏的【几何位置】中，将其 X 坐标进行复制。再框选所有要对齐的文字，并将刚才复制 X 轴坐标进行粘贴确定即可。

（2）对齐文字功能【TA】

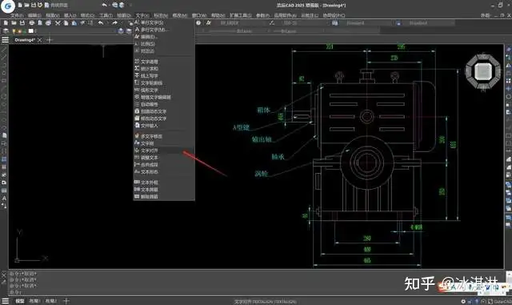

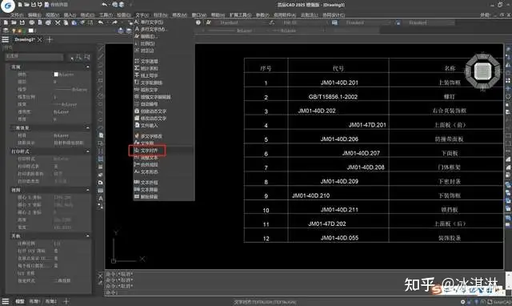

浩辰 CAD 软件中有专门文字对齐的功能，点击浩辰 CAD 菜单栏的【文字】—【对齐文字】功能，或者输入快捷键【TA】。

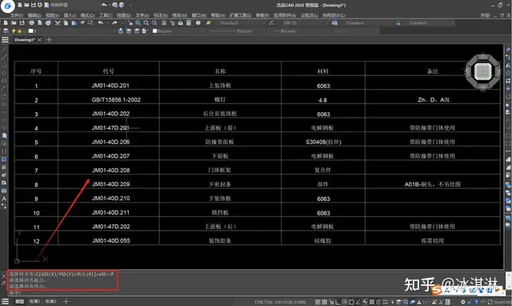

框选所有要对齐的文字后，根据命令行提示，选择【两点法】进行对齐。确定两点，并将文字的插入点即可对齐到直线上。

2、CAD 标注文字对齐

对齐文字功能【TA】

浩辰 CAD 对于文字标注也可以进行对齐。点击浩辰 CAD 菜单栏的【文字】—【对齐文字】功能，或者输入快捷键【TA】。

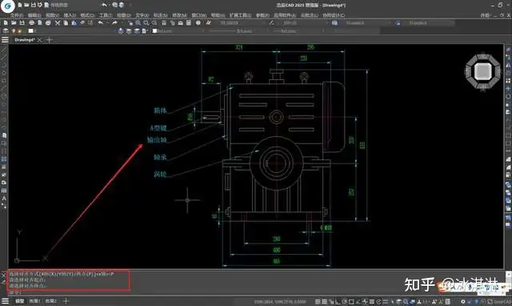

框选所有要对齐的文字后，根据命令行提示，可以选择【两点法】进行对齐，确定两点，所选择的文字即可对齐到直线上。

上述方法，你学会了嘛？CAD 文字一键对齐功能通过自动化操作解决了传统手动调整的低效性和误差问题，同时确保了图纸的规范性和专业性。
