Hive MetaStore 的实现和优化
在大数据领域，数据管理与存储至关重要，Hive MetaStore（HMS）作为 Hive 数据仓库的核心组件，承担着元数据管理的关键职责。随着数据规模不断膨胀，其性能与稳定性面临挑战。本文将深入剖析 HMS 的实现机制，结合 Hive Client、MetaCat 等相关内容展开探讨，分析各项操作流程，同时针对 HMS 及 MetaCat 提出优化方案，并阐述与 Spark 的关联等内容，助力读者全面掌握 HMS 技术要点。
HMS
相关类图如下：
上图颜色分类
绿色部分是 hive 的
橙色部分是 thrift 框架自动生成的代码
白色部分是 JDK 的
右边是 hive meta-store client，兼容了这个客户端协议的框架，如 spark，会通过 hive meta-store 协议连接过来 左边是服务端的实现，主要继承自ThriftHiveMetastore.Iface，这个类包含了很多操作，CURD 库、表，函数的等等
HMSHandler实现了这个接口，然后调用RawStre去一个具体数据源来获取信息，或者创建信息 RowStore的实现类ObjectStore则调用了javax.jdo去连接一个真实的数据库，完成此操作
jdo 是 ORM 的实现，比 JDBC 更高层一些，这里会有一些表的连接操作，然后会转为更底层的 SQL hive 使用的 ORM 框架为 DataNucleus 几个包

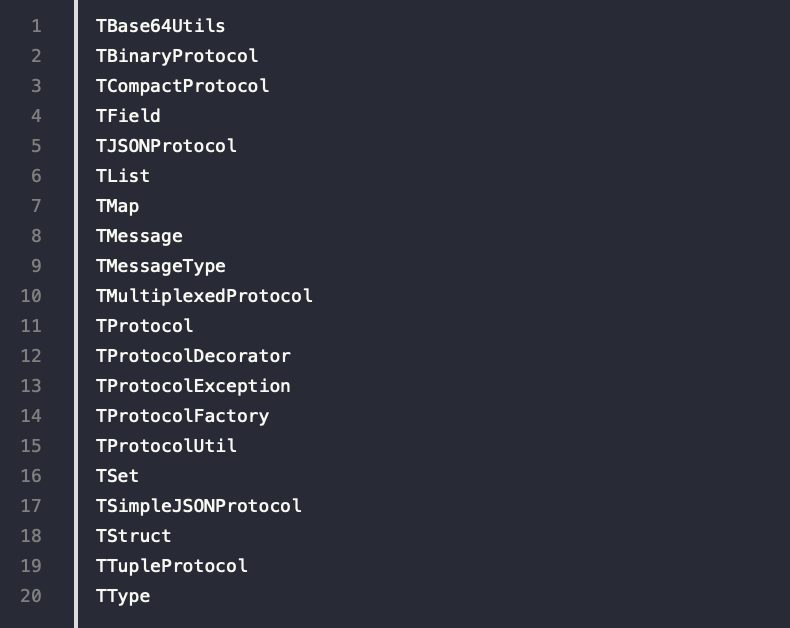

org.apache.thrift.protocol 这个是底层 thrift RPC 相关类，会做序列化操作
org.apache.hadoop.hive.metastore.api，这是 Iface 里面库、表会引用到这些 RPC 类，这些类的一些数据结构定义又引用了更下沉的 thrift 类
org.apache.hadoop.hive.metastore.model，将数据中的数据读取封装成对象，再将这个对象转为 thrift RPC 中的对象

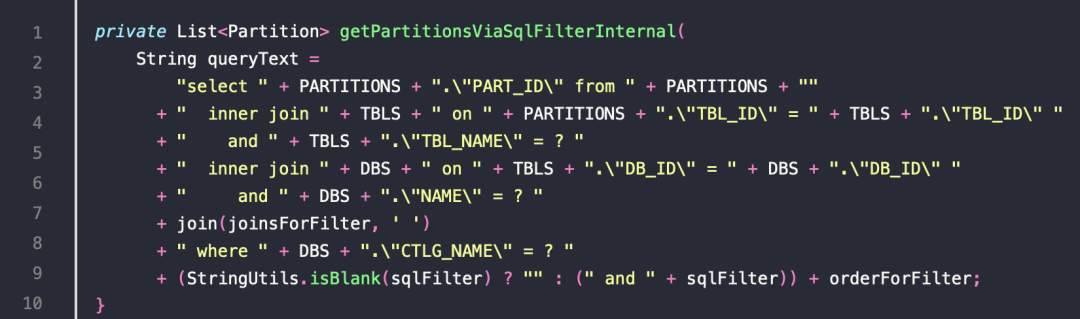

另外 HMS 也有直接使用 SQL 链接数据库ObjectStore引用了MetaStoreDirectSql，这个类中就包含了很多 sql 语句，不通过 ORM 框架，直接访问可能是 hive 层做的一些优化
Hive Client
自定义 hiveserver 设计

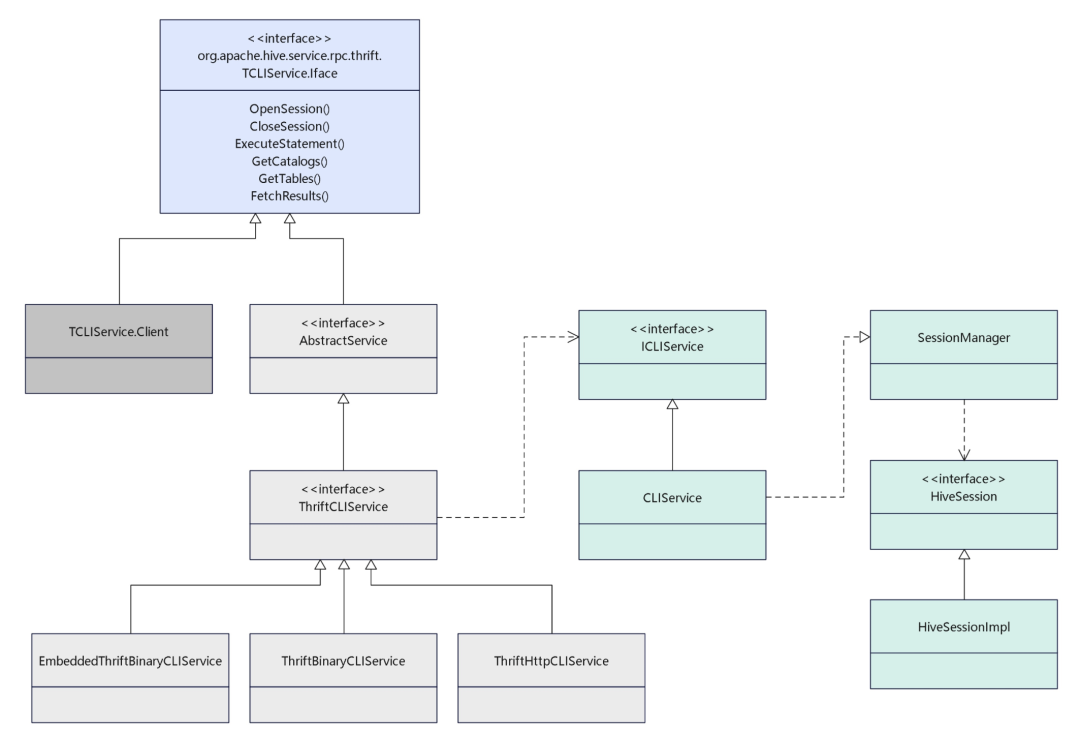

相关类图
上图颜色分类
蓝色部分是 自动生成的代码
深灰色是 client 实现
浅灰色是 服务端逻辑
绿色部分是 service 层逻辑
服务端和客户端 都实现了 Iface 逻辑，也就是 thrift RPC 协议服务端有不同的传输实现类，binary 和 http 业务逻辑调用绿色部分，再委托给 SessionManager 获取一个 session 然后执行具体的 sql 任务
MetaCat-相关操作
架构如如下：
大致分类
metacat-controller，CURD 元数据的操作
partition-controller，分区操作，mysql 不支持这样的操作
tag-controller，可以给表打标签
其他，如创建 meta-cat 试图等，mysql 不支持

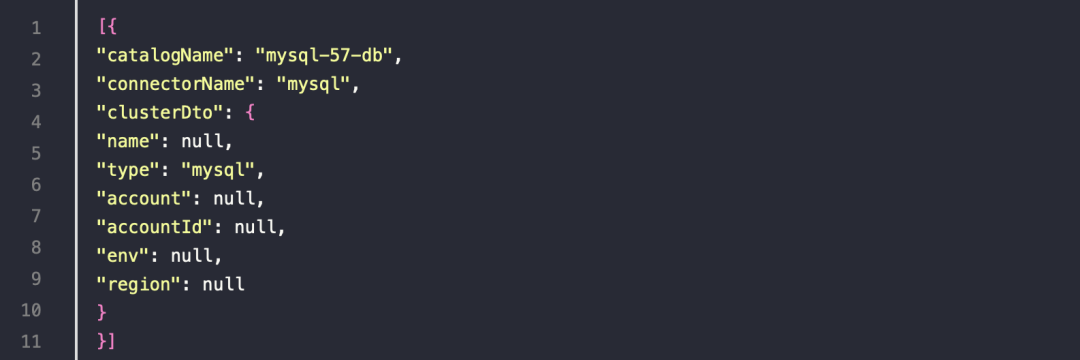

查询 catalog
结果
查询 数据库

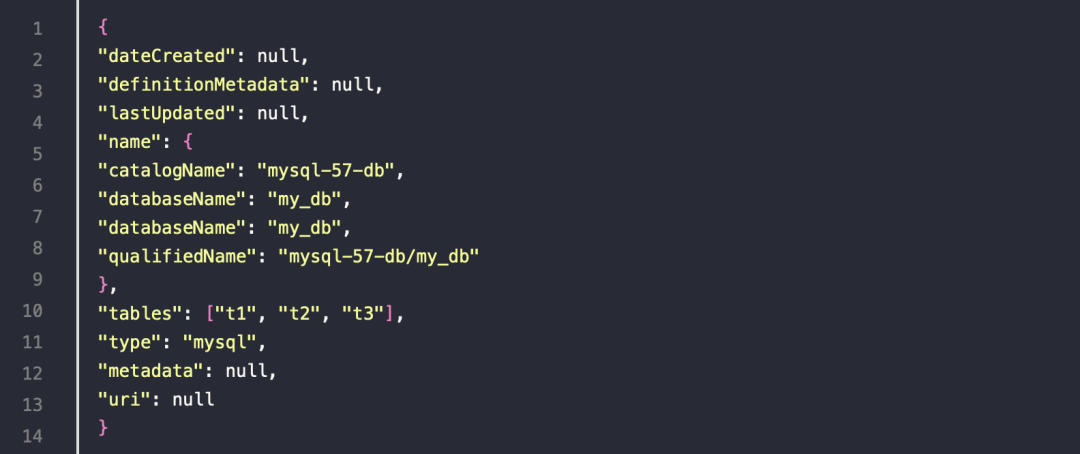

结果
查询表

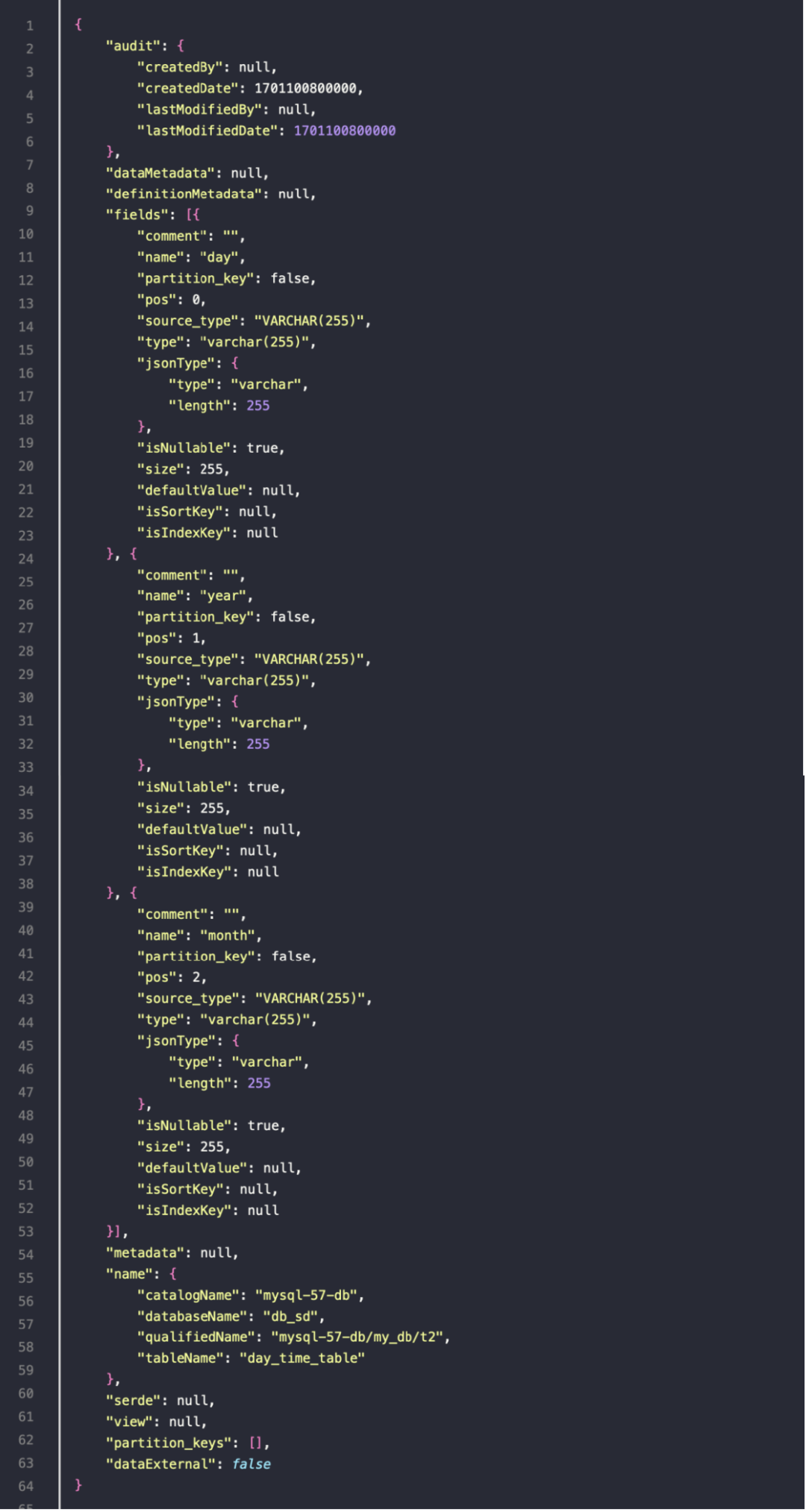

结果

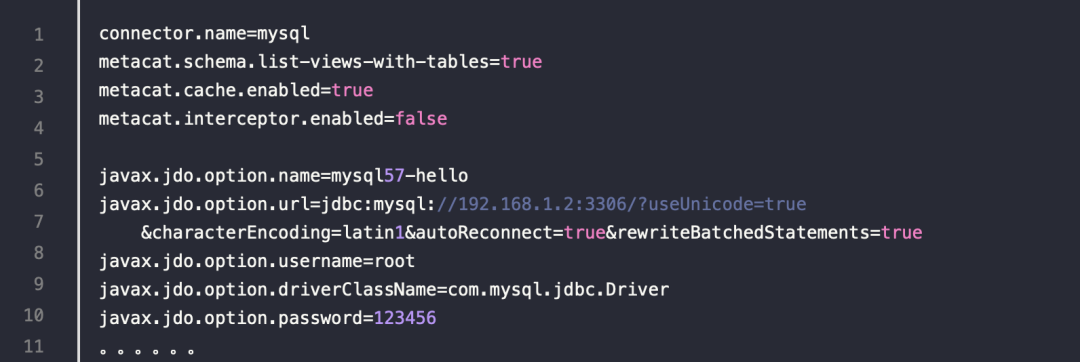

mysql 插件的配置信息：
给 tomcat 增加几个 -D 参数
-Dmetacat.usermetadata.config.location=/usermetadata.properties 的具体路径
-Dmetacat.plugin.config.location=catalog 的具体路径
HMS 优化

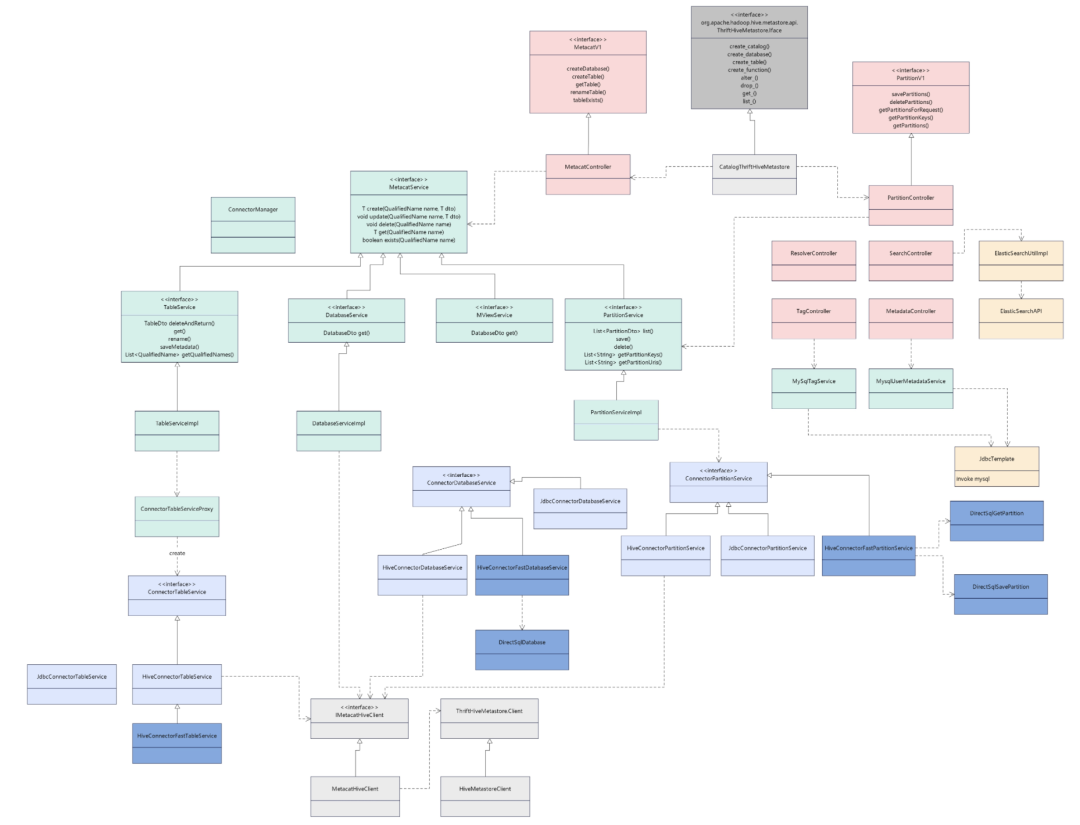

相关类如下：
颜色分类
灰色部分，HMS 相关，其中深灰色是自动生成的代码
红色部分，web controller 相关的代码
绿色部分，service 相关逻辑
蓝色部分，操作 HMS 相关的类
黄色部分，外部依赖
Iface 是最核心类，metacat 继承了这个类，相当于是实现了 HMS 的 server 端 RPC 协议其中一般操作是直接调用了 controller 的类，所以 RPC 和 http 的逻辑实际是统一的有一些特殊的 controller，如 Tag、metadata、Search，这些会调用外部类如搜索会直接调用 ES，tag 和 metadata 会调用 MySQL，所以需要一个外部的 ES，MySQL 来支持这些功能
蓝色部分是操作 HMS 相关的类，分为表、库、partition 三个类这里有两种情况
浅色部分的实现类，直接调用了 Hive metastore client 来实现的
深蓝色部分，绕过了 Hice Client，直接链接了底层的数据库，通过 SQL 来交互的
所以 metacat 对 HMS 的优化，可以理解为
将 ORM 操作，转为了直接的 JDBC 操作
将 ORM 生成的多表关联，改为了很多单表查询，再加载到内存中做管理，减轻了 数据库端的计算压力
本质上相当于对 SQL 做优化
Spark 和 HMS

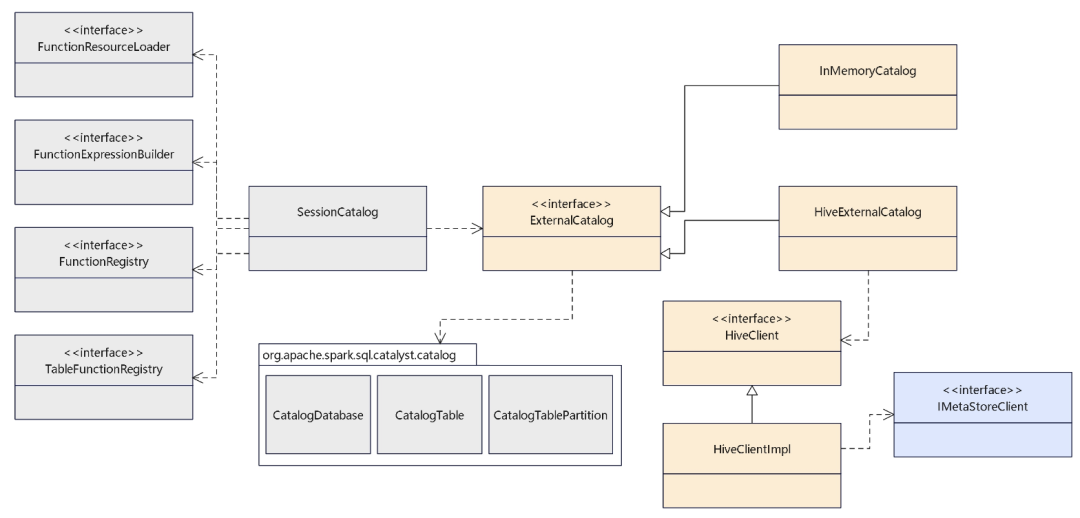

相关类图如下
灰色的是 spark v1 体系的类黄色部分是 外部 catalog 相关类 v1 中包含了两个 catalog
InMemoryCatalog
HiveExternalCatalog
HiveExternalCatalog 调用了 IMetaStoreClient 实现类也就是通过 hive MS client 向服务端发起了 RPC 请求实现 catalog 查找的

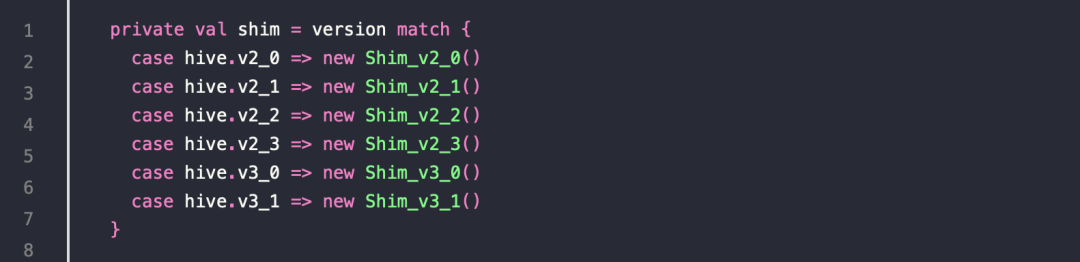

这里使用了多版本机制
MetaCat 一些优化-对 HMS 做的优化 SQL
这里不通过 HMS，而是通过 JDBC，直接连底层的数据源

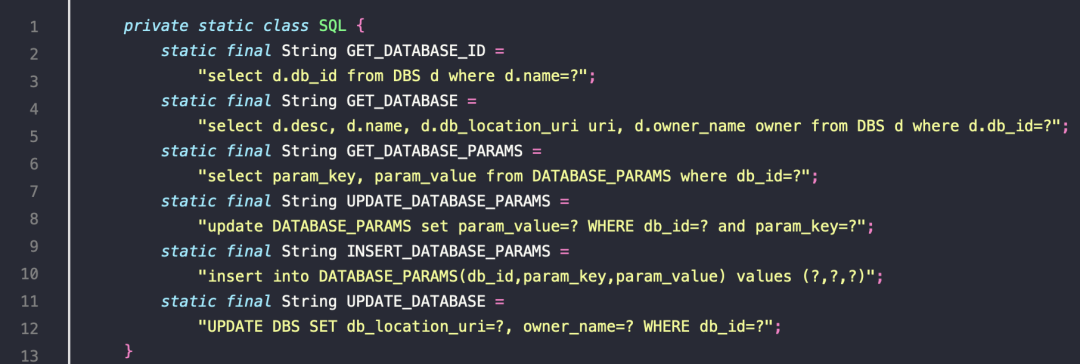

DirectSqlDatabase 的主要 SQL 如下：

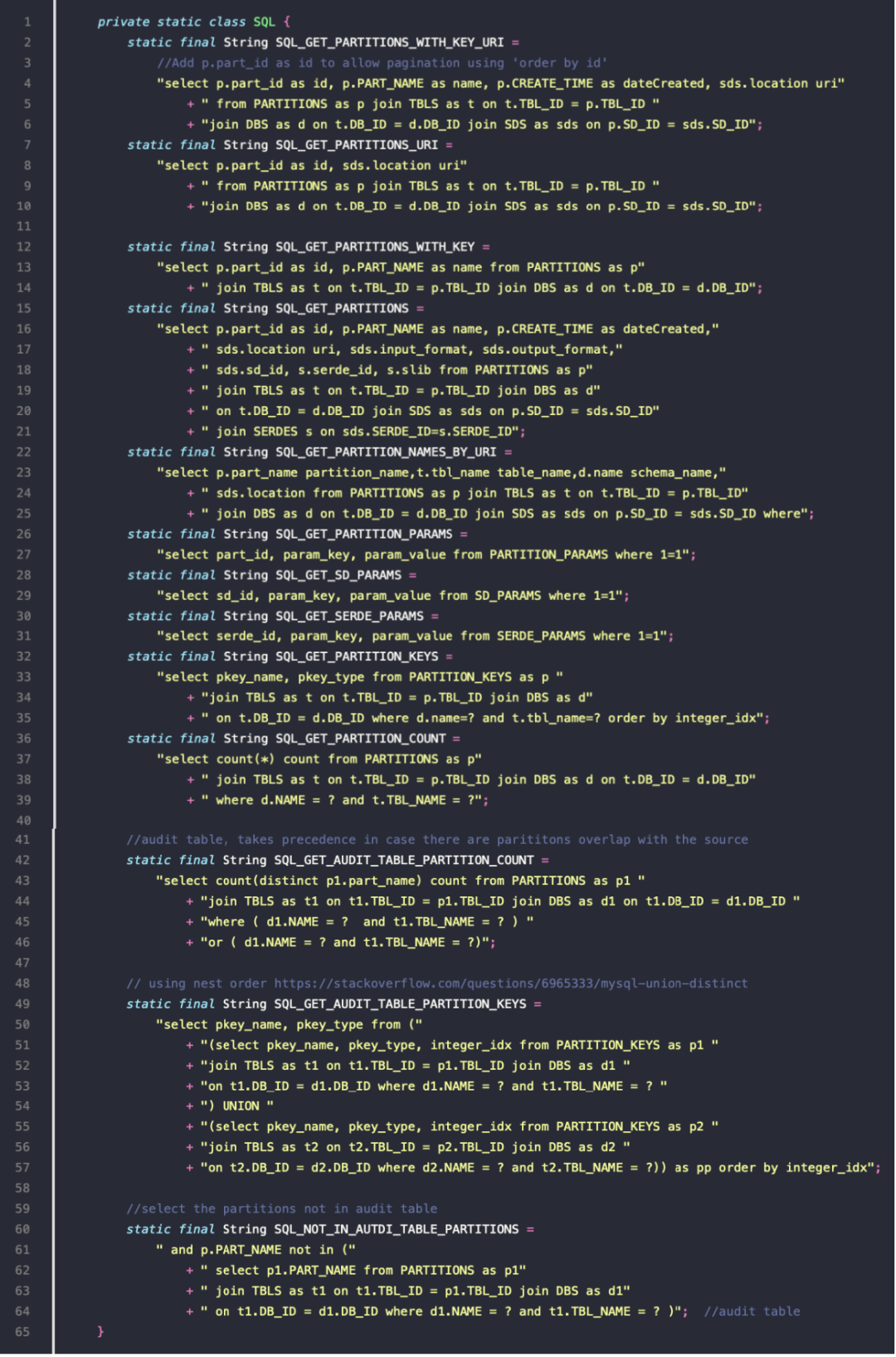

DirectSqlGetPartition 的主要 SQL 如下：

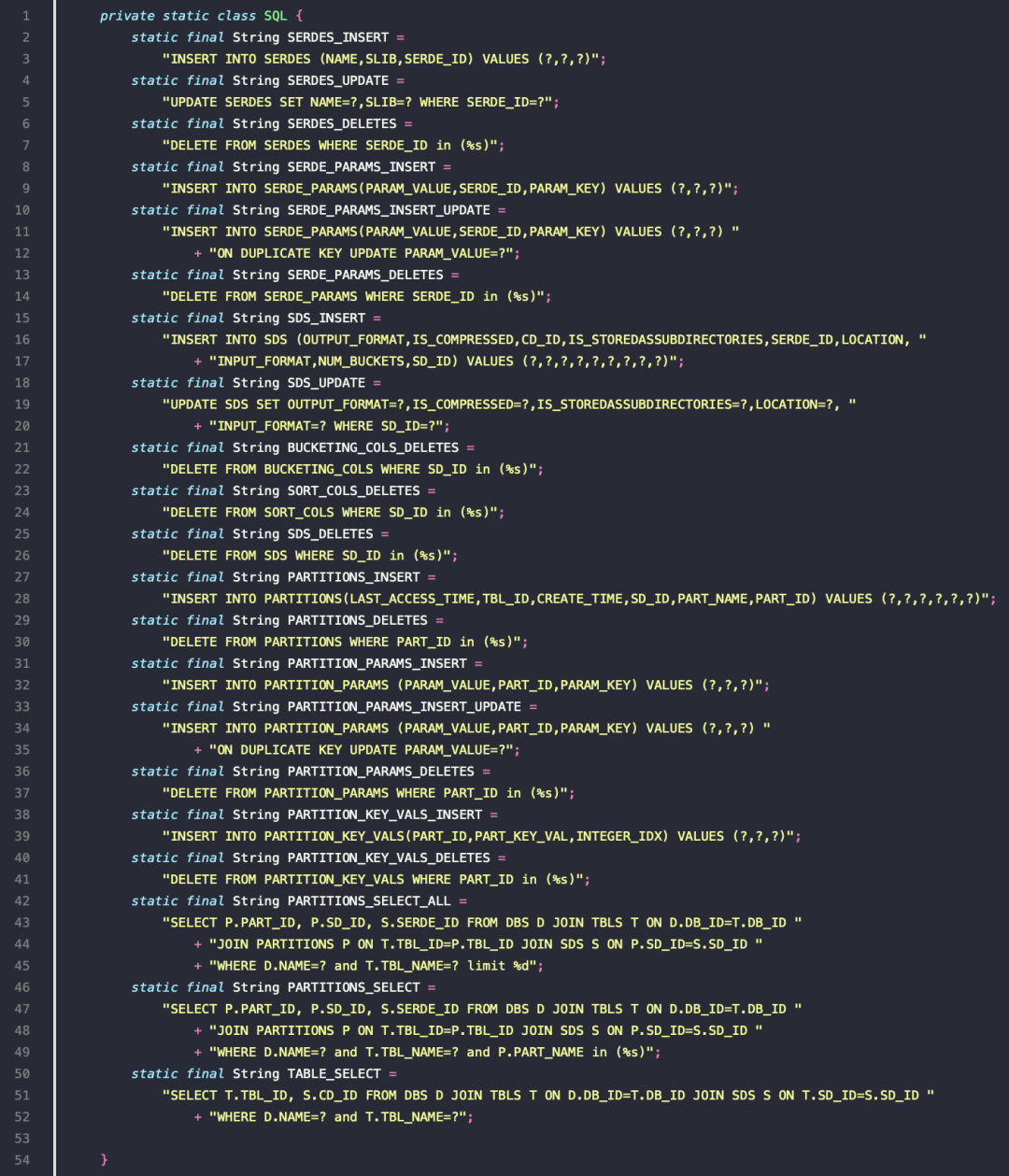

DirectSqlSavePartition 的主要 SQL 如下：

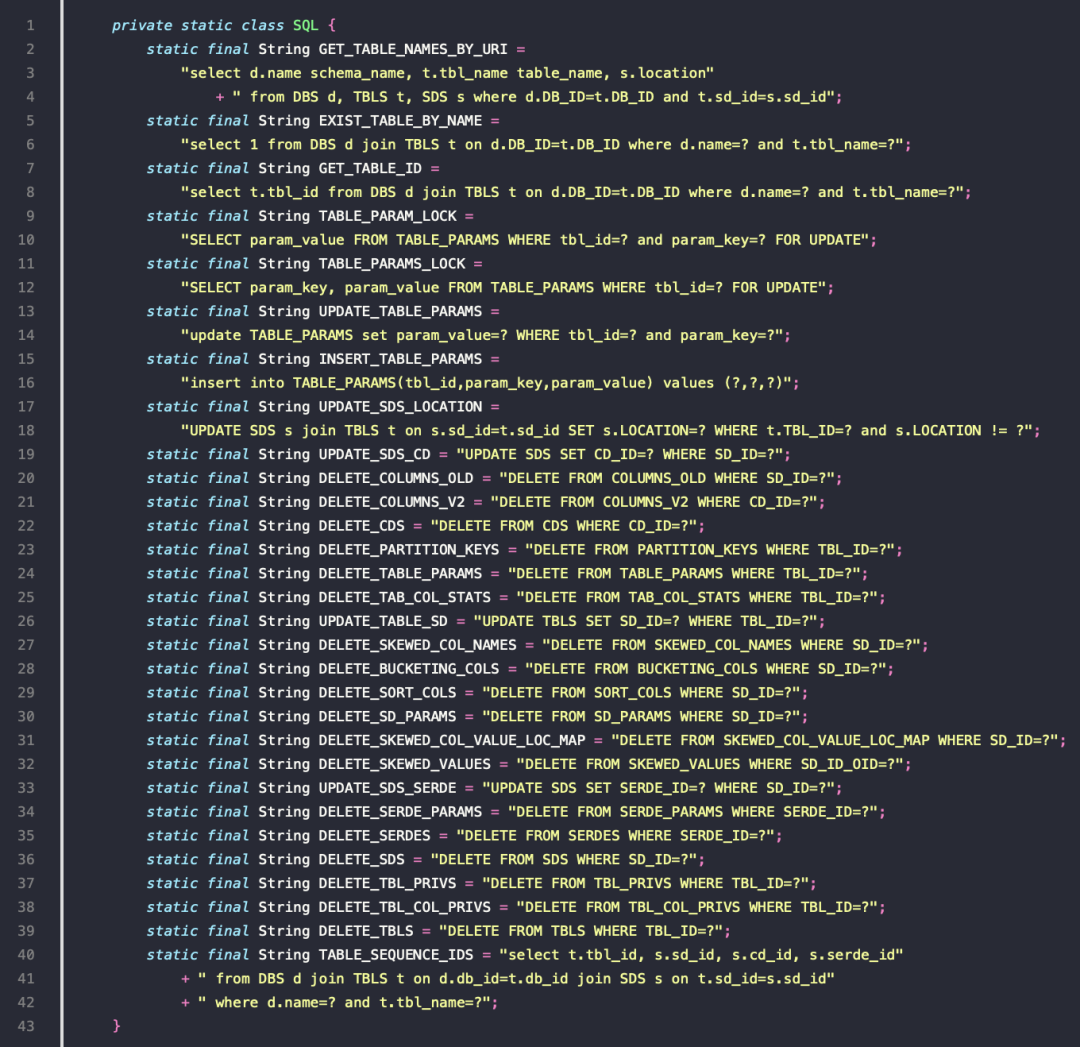

DirectSqlTable 的主要 SQL 如下：
ThriftHiveMetastore 相关函数

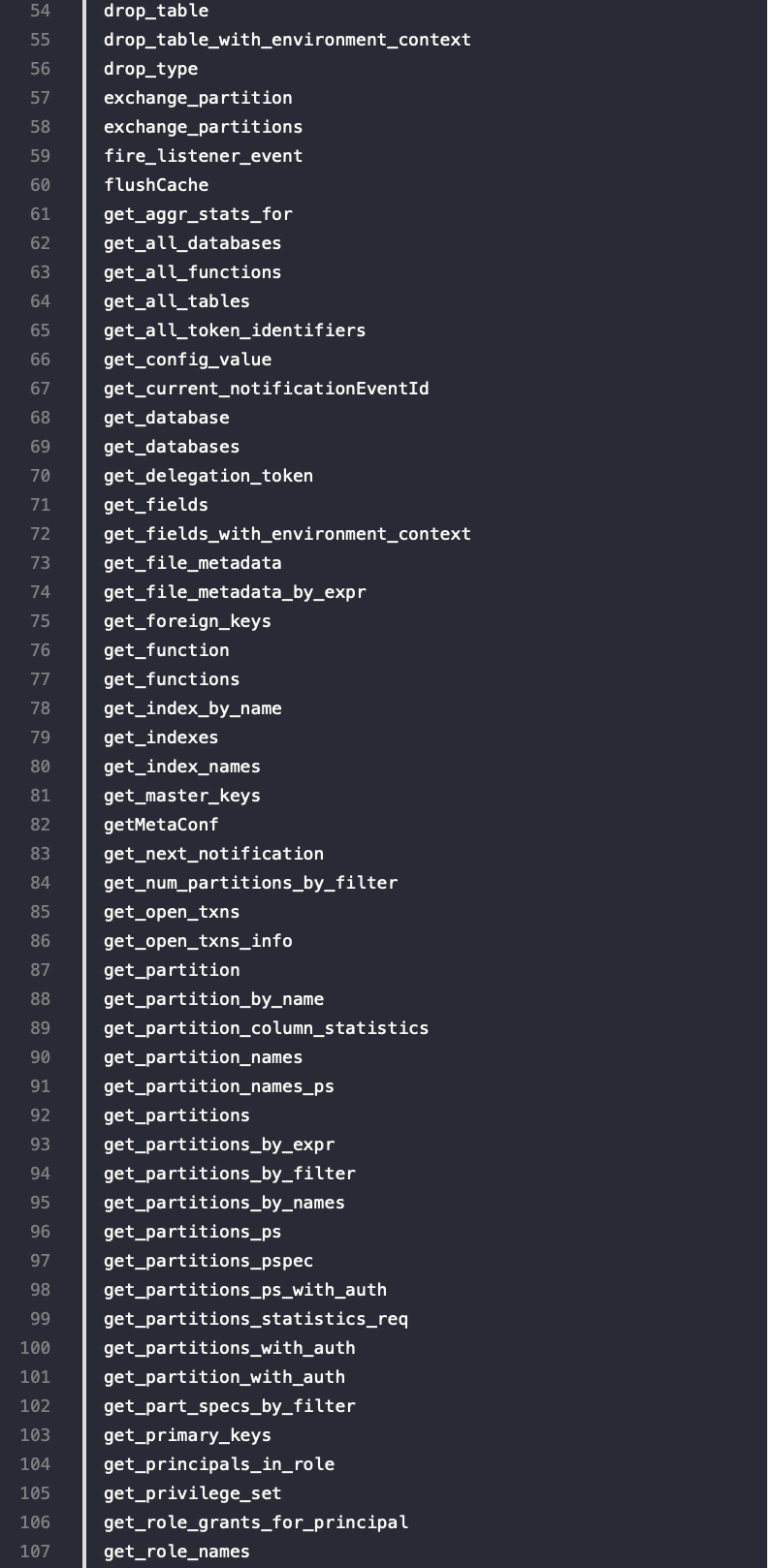

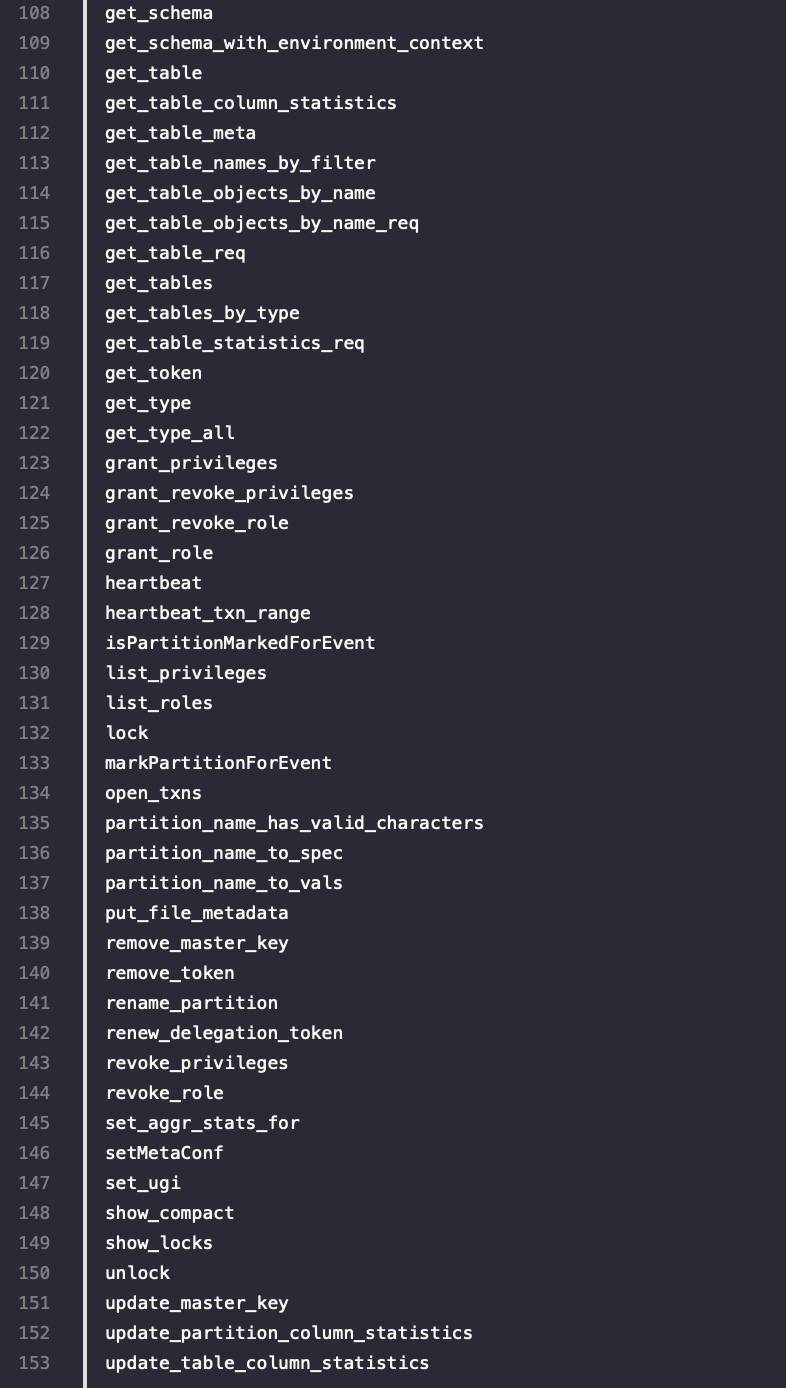

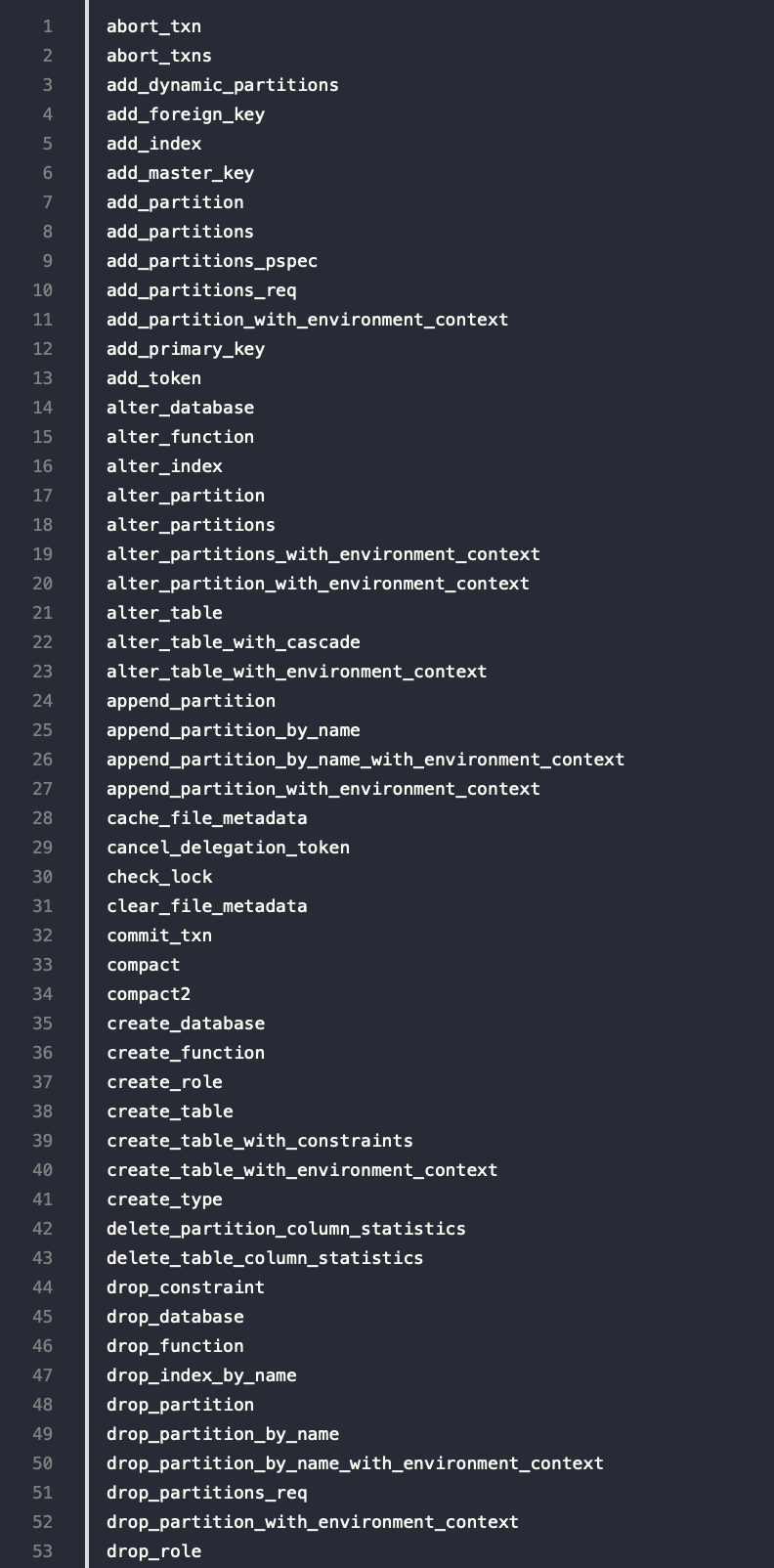

ThriftHiveMetastore.Iface 的所有函数

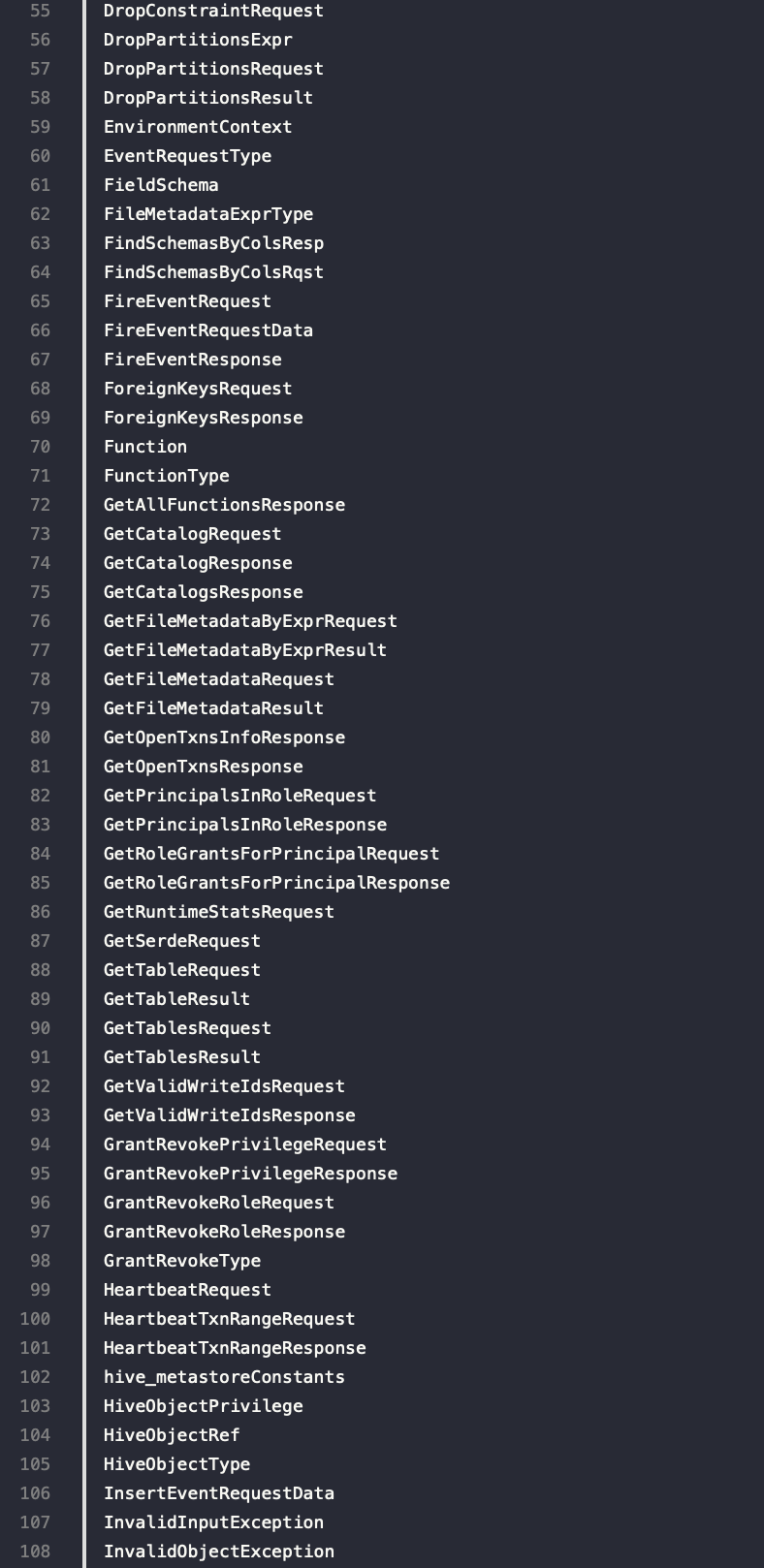

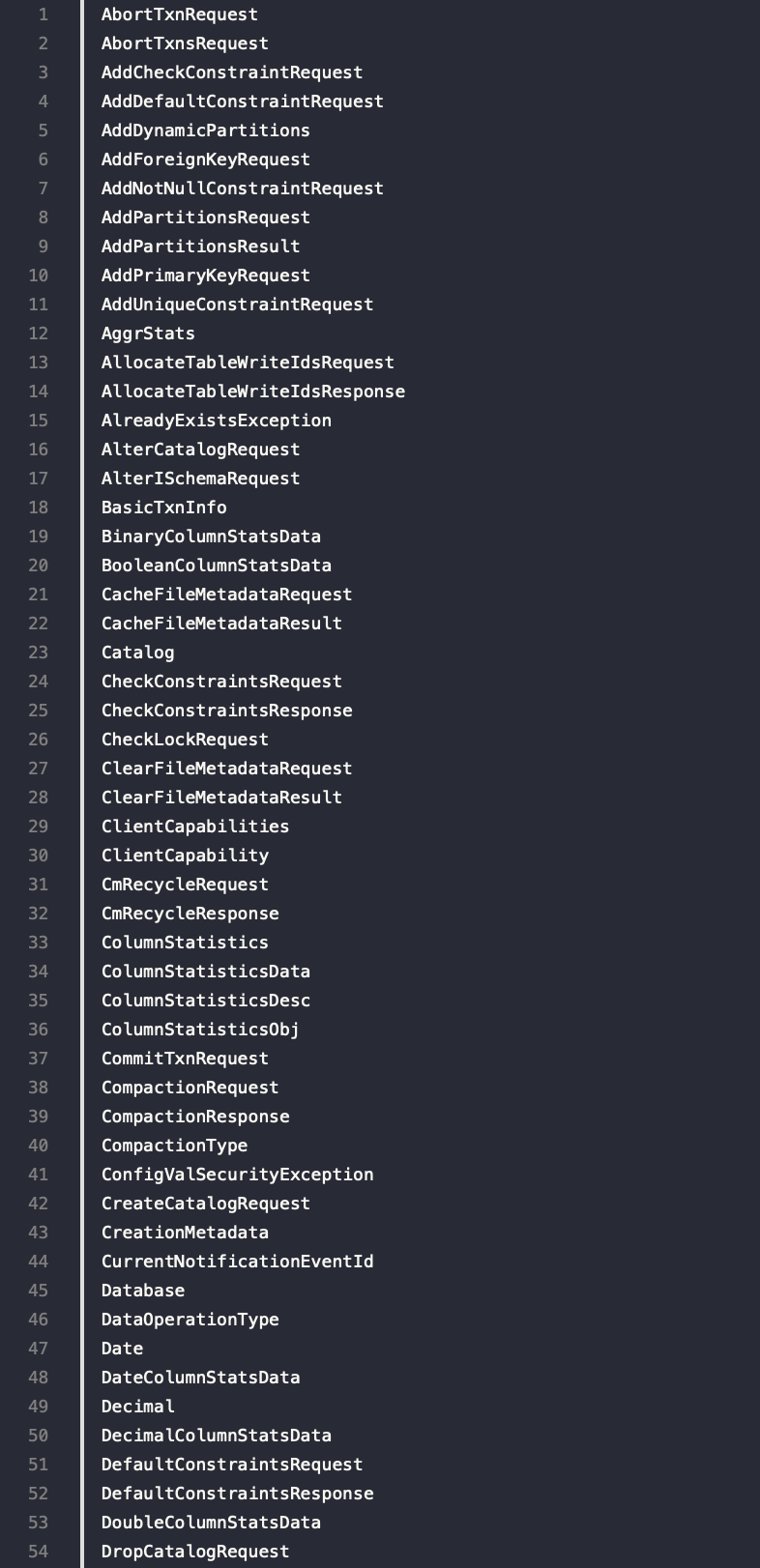

org.apache.hadoop.hive.metastore.api 包下的所有类

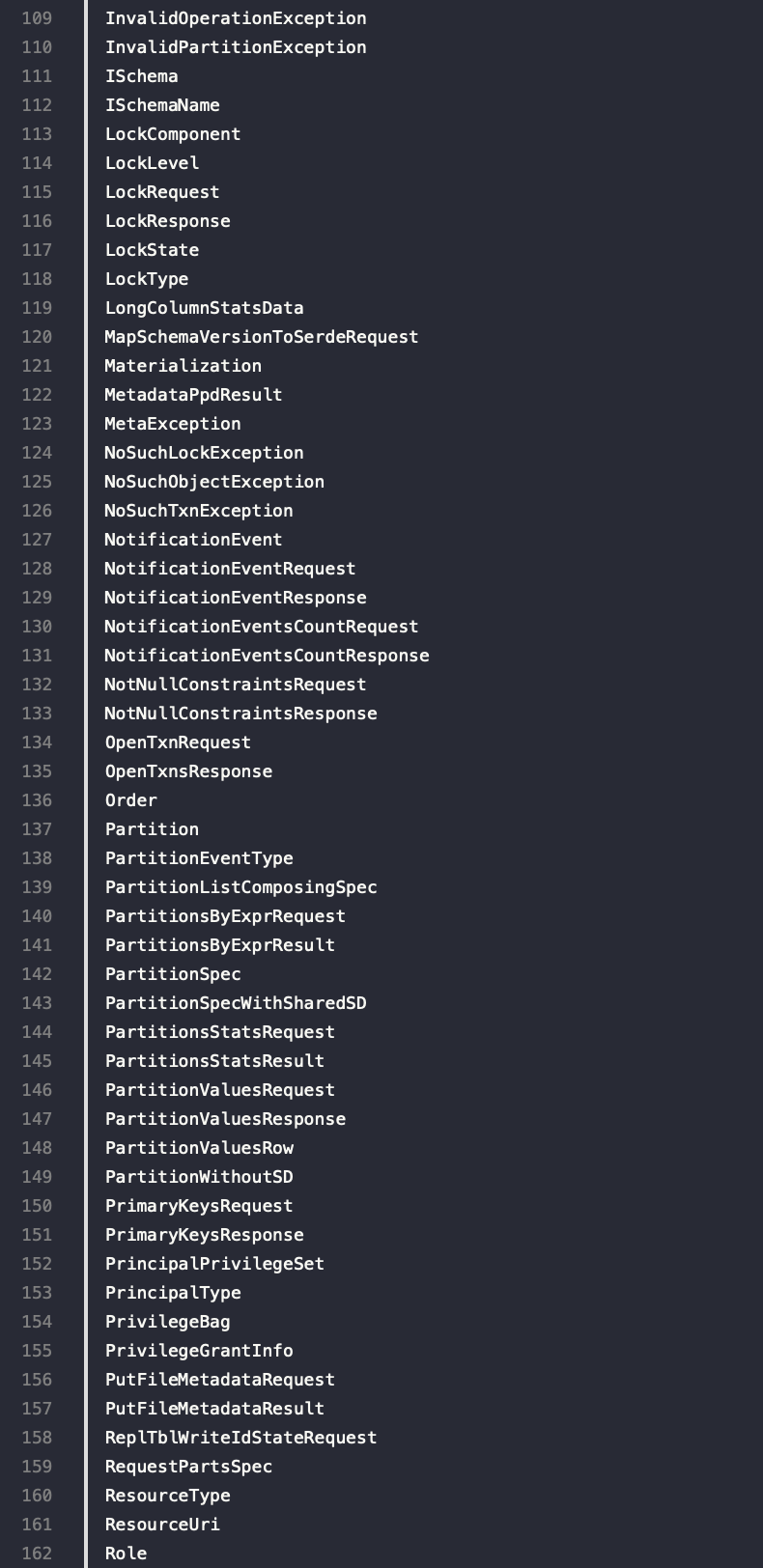

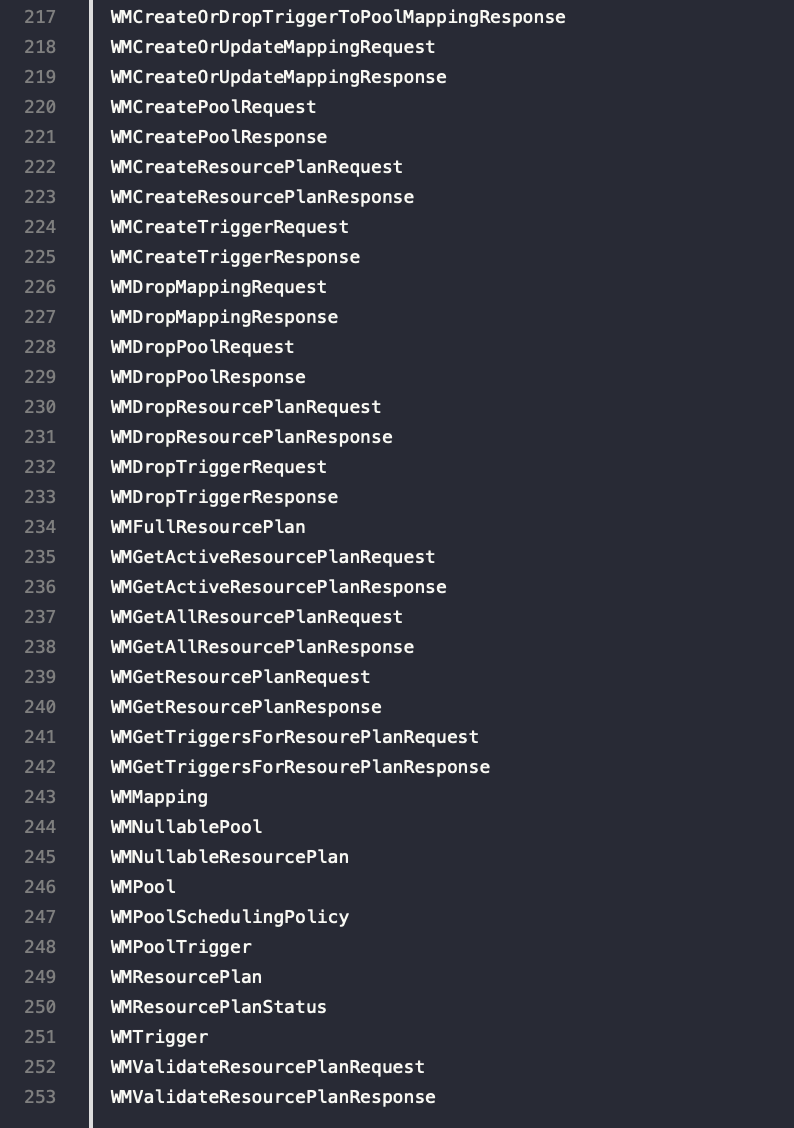

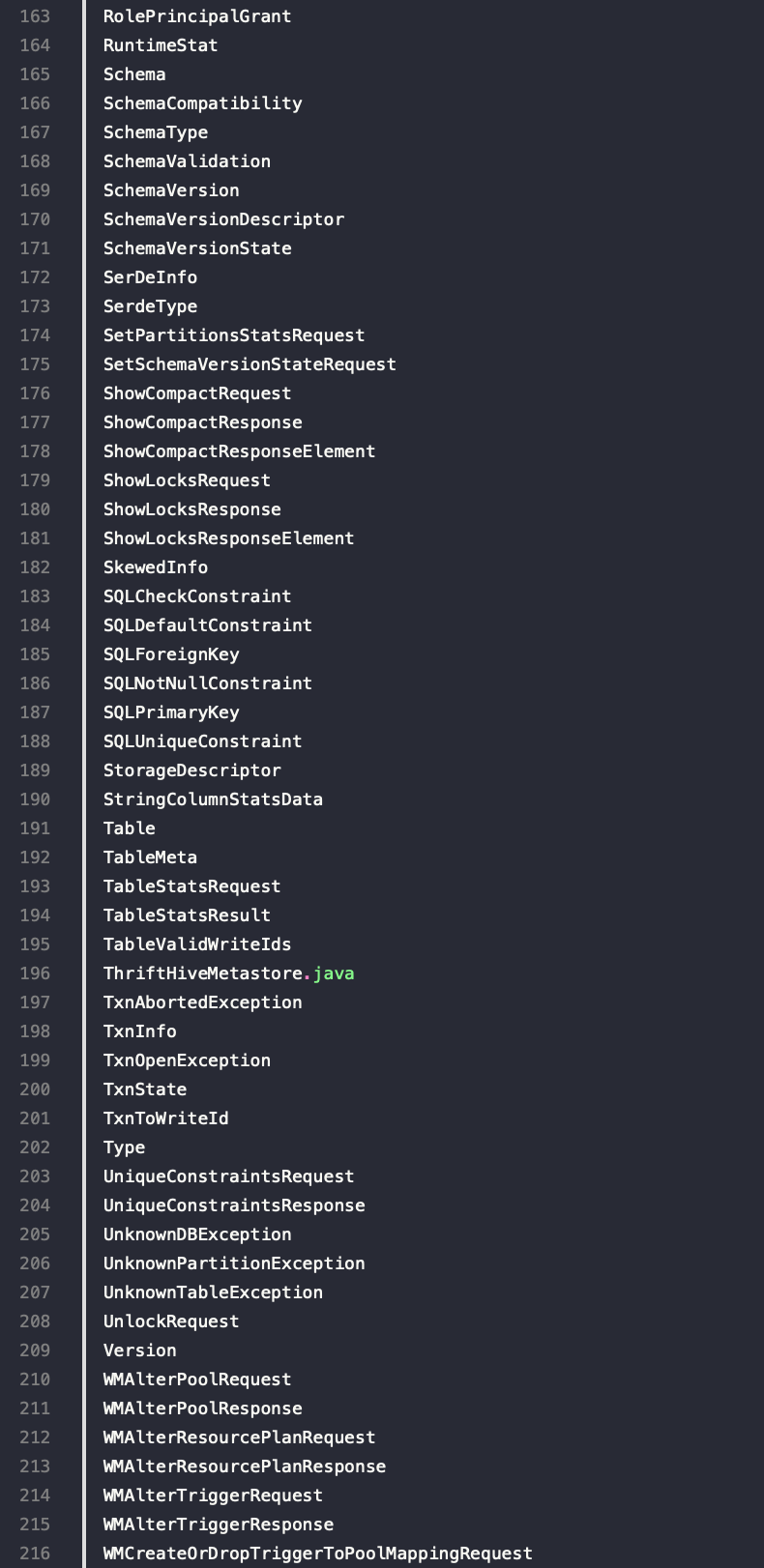

org.apache.hadoop.hive.metastore.api 包下的类
参考
Metacat: Making Big Data Discoverable and Meaningful at Netflix
Netflix Metacat: Origin, Architecture, Features & More
Data Catalog and crawlers in AWS Glue
