CST 软件的网格类型(六面体网格)

在 CST 软件中每种算法都非常适合特定类型的网格,如下所示:

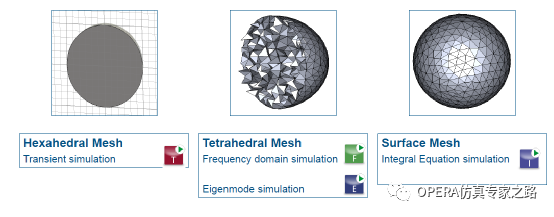

lHexahedral 六面体网格,瞬态模拟(T 求解器)时采用 lHexahedral TLM 传输线法时采用的网格划分 lHexahedral (legacy)调整网格密度 lTetrahedral 四面体网格,频域模拟和本征模仿真(F 求解器和 E 求解器)lSurface 面网格,积分方程模拟(I 求解器)1Hexahedral 六面体网格,瞬态模拟(T 求解器)时采用

网格查看,如下所示:

有关网格面的信息,网格单元的总数也显示在状态栏中。如下所示

预定义的组

在模拟中将忽略球体,但会考虑将其用于网格和边界框尺寸。

设定边界框尺寸时不考虑球体。在这种情况下,仿真中也不会考虑它。

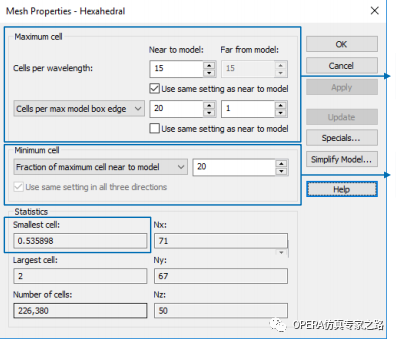

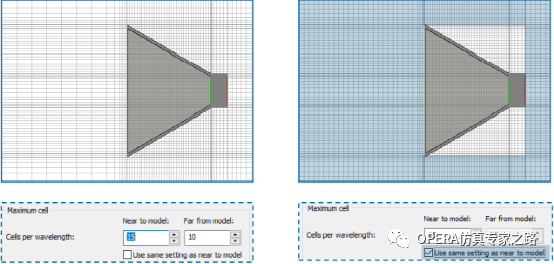

时域算法的时间步长与最小单元网格成正比。最小单元网格越小,仿真时间越长。n 最大网格尺寸 l 在全局网格设置中完成对结构所占区域的网格细化;l 结构边界框定义细化区域。

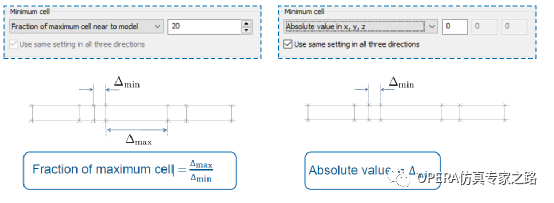

n 最小网格尺寸 l 可以设置绝对值或相对值。

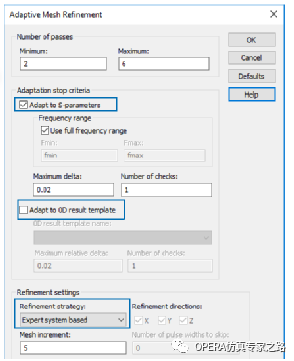

n 自适应网格细化Ø默认情况下未启用Ø适应停止标准 lS 参数 l0D 结果模板Ø两种优化策略
l 基于专家系统 l 基于能量

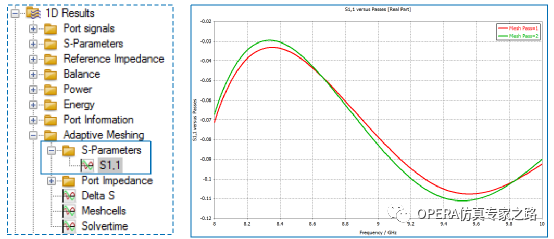

l 结果表明网格细化的演变

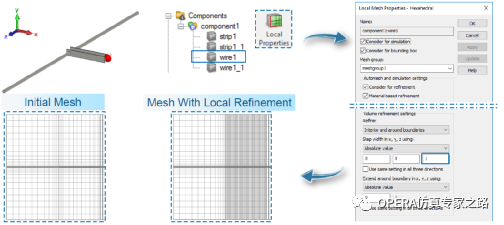

通过定义网格组或将对象分配给预定义的网格组,可以将局部网格设置应用于对象。

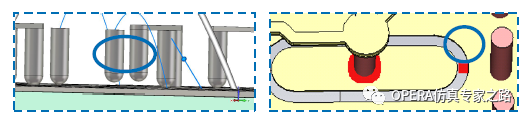

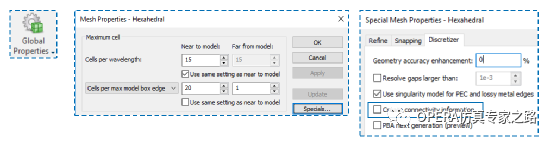

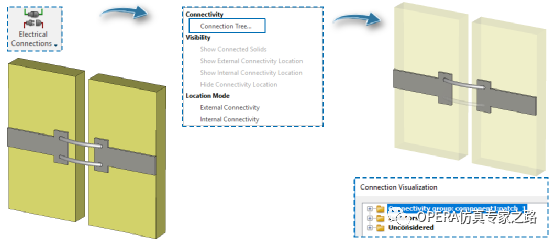

n 连接检查 l 连通性检查有助于检测由于 CAD 导入不正确,布局设计错误,网格划分粗糙等原因而导致的意外短路形状或意外连接形状。

l 它
取决于求解器的选择,因此必须事先生成矩阵。

l 显示了与所选对象具有电连接的元素。

nCST 软件通过增强的材料近似技术扩展了数值算法 l 连续的材料分布(具有弯曲边界的对象)

l 具有简单“阶梯”近似的六面体网格

l 具有金属物体的 PBA 材料近似的六面体网格

l 六面体网格,TST 材料近似于金属物体
