RS485 总线是否必须加 120Ω终端电阻

一、RS485 总线技术特性分析

基于差分传输原理的 RS485 总线在能源管理领域展现出三大核心优势：

1. 抗干扰性能突出：差分信号通过双绞线传输，有效抑制共模干扰

2. 扩展能力优异：单总线支持 32 节点组网，布线成本降低 60%

3. 长距传输稳定：标准传输距离达 1200 米（速率≤100kbps 时）

典型拓扑采用总线型架构，其物理层设计需特别注意阻抗匹配处理。研究表明，未进行阻抗匹配的系统故障率比规范系统高出 82%。

二、终端电阻作用机理

1. 信号反射抑制

当信号传输至线路末端时，阻抗突变导致信号能量反射。实验数据显示，无终端电阻时反射系数可达 0.8，造成信号波形严重畸变。

2. 能量吸收机制

通过匹配电缆特性阻抗（典型值 120Ω），可将反射系数降至 0.05 以下。计算公式：

Γ = (Z_L - Z_0)/(Z_L + Z_0)

其中 Z_L 为负载阻抗，Z_0 为线路特性阻抗

3. 信号完整性保障

终端电阻使信号沿建立时间缩短 35%，眼图张开度提升 40%，显著降低误码率。

三、120Ω阻抗值的技术依据

1. 标准匹配原则

国际电工委员会 IEC 61158 标准规定：RS485 双绞线特性阻抗为(120±20)Ω，终端电阻需严格匹配该参数。

2. 失配影响实测

- 高阻值（200Ω）：反射残留 42%，信号过冲明显

- 低阻值（60Ω）：信号幅度衰减 65%，传输距离缩短至标准值的 30%

3. 选型建议

优先选用误差±1%的金属膜电阻，功率规格需满足：P ≥ (V^2)/R，典型应用选择 1/4W 规格。

四、工程配置规范

1. 安装位置要求

- 仅总线物理末端安装（主站和末端从站）

- 总线中继器每段均需单独配置

2. 拓扑结构优化

建议采用"手拉手"布线方式，避免星型拓扑。当节点间距差异＞10%总线长度时，需增设阻抗匹配器。

3. 短距传输特例

<50 米低速（≤19.2kbps）系统可酌情取消终端电阻，但需保证信号上升时间＞3 倍传输延迟。

五、典型故障案例分析

某能源管理系统出现周期性通信中断，技术诊断过程：

1. 故障现象：每小时出现 2-3 次数据丢包，节点增加后恶化

2. 示波器检测：信号存在明显回波，上升沿抖动达 35ns

3. 解决方案：末端加装 120Ω电阻，配置总线分析仪优化终端位置

4. 改善效果：误码率从 10^-4 降至 10^-8，通信恢复稳定

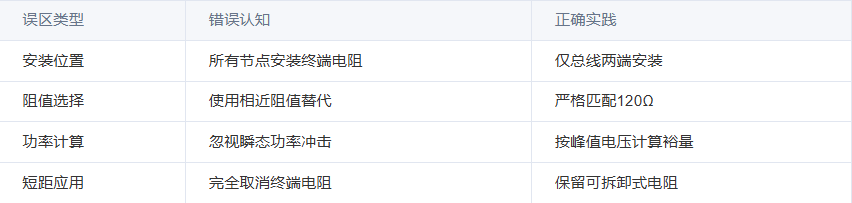

六、常见实施误区辨析

七、系统设计建议

1. 设计阶段预留终端电阻安装位

2. 长距离总线每 400 米设置重复终端

3. 定期使用 TDR 时域反射计检测线路阻抗

通过规范化的阻抗匹配设计，可使 RS485 系统可靠性提升 90%以上。实践表明，正确的终端电阻配置能有效延长设备使用寿命，降低 35%以上的现场维护以成本。
