CAD 线型比例变了怎么办

作者:极客天地
  • 2025-04-02
    湖北
  • 本文字数:358 字

    阅读完需:约 1 分钟

CAD中,线性比例用于调整虚线和点线等间断线型的外观,通过改变线型图案的间隔和长度,确保图纸的可读性和准确性。

在使用 CAD 软件的过程种,我们有时会发现导入进来的参照大小对不上,线型比例也不一样了,应该如何解决呢?

发生这种情况一般有三种原因。第一,参照图纸的全局线型比例【LTSCALE】不同;

第二,参照图纸的插入时的缩放单位【UNITS】不同;

第三,参照图纸的注释比例【CANNOSCALE】不同。

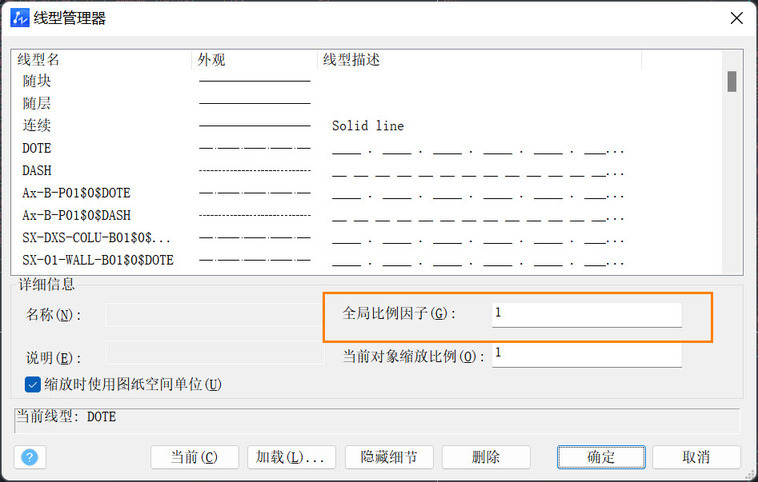

那么首先我们需要点击菜单【格式-线型】(【LINETYPE】命令),在线型管理器对话框中,将两张 CAD 图纸的全局比例因子设置为相同;

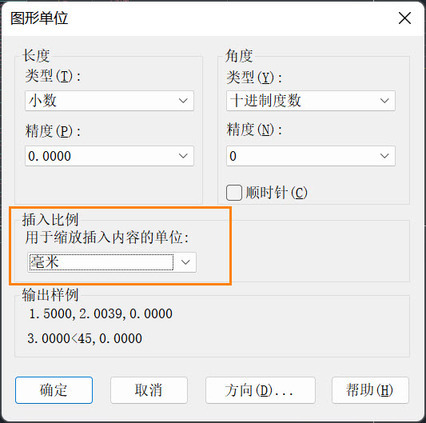

之后,点击菜单【格式-单位】(【UNITS】命令),在图形单位对话框,将两张 CAD 图纸的缩放单位设置为相同;

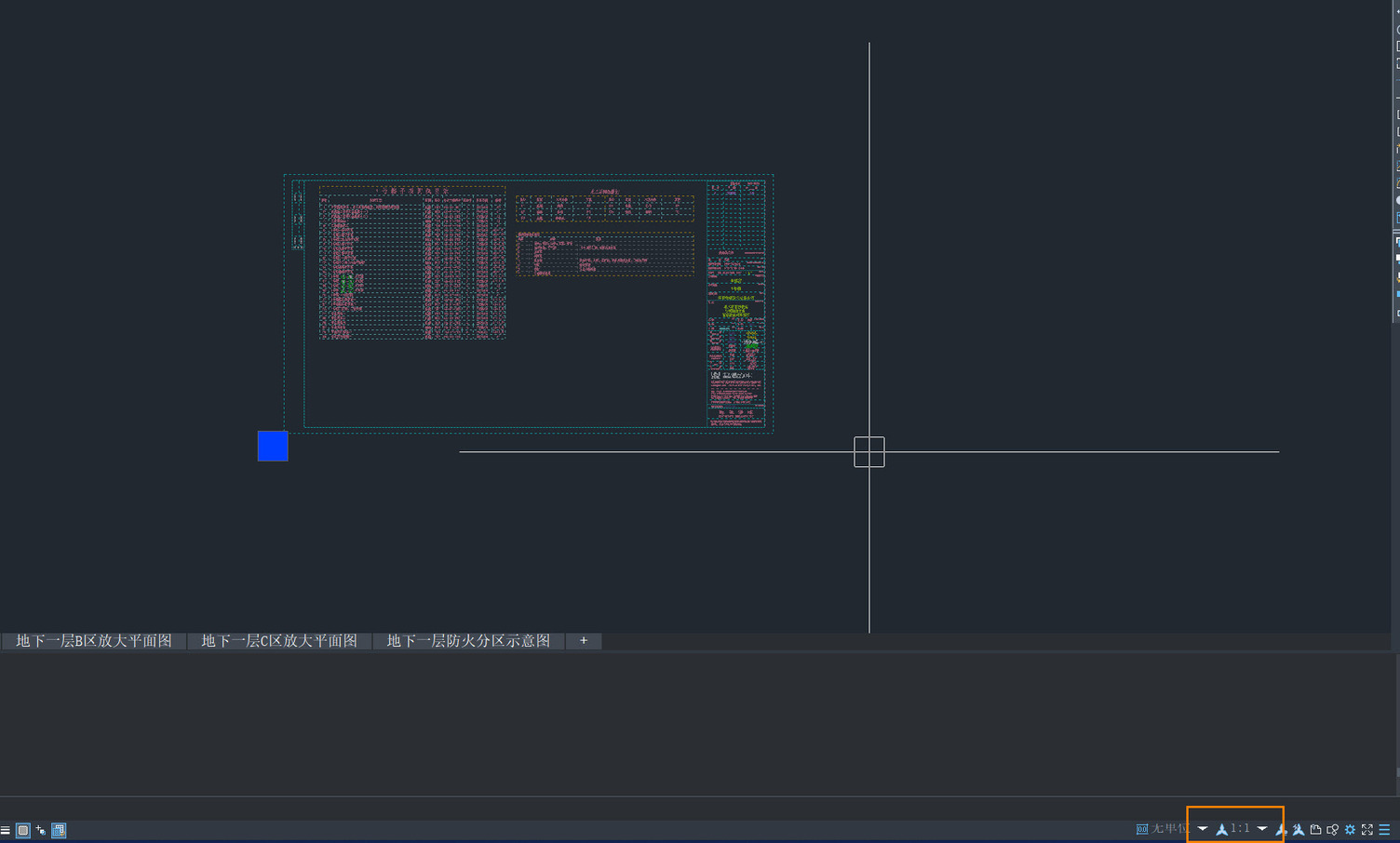

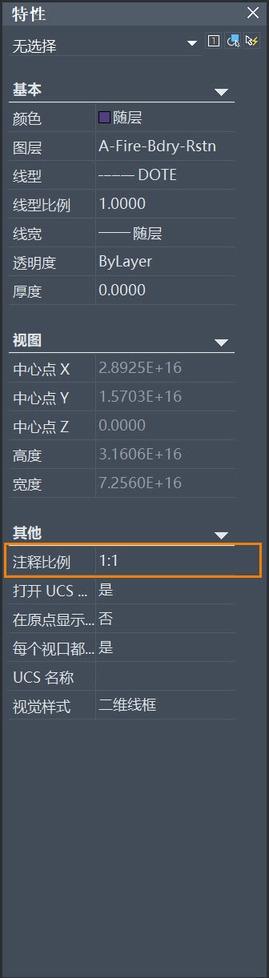

最后,在界面右下角或特性栏中将注释比例(【CANNOSCALE】命令)都设置为【1:1】。




以上就是本篇文章的全部内容,希望对你有所帮助。
