摘要：
卡片导航(A_CardNav)：可设置导航数据(含文本、图标、路由)，可设置为透明模式(适用于背景容器设置了颜色的情形)，学习在鸿蒙中使用 Material Design Icons 图标库,。
一、组件调用方式
1.非透明模式

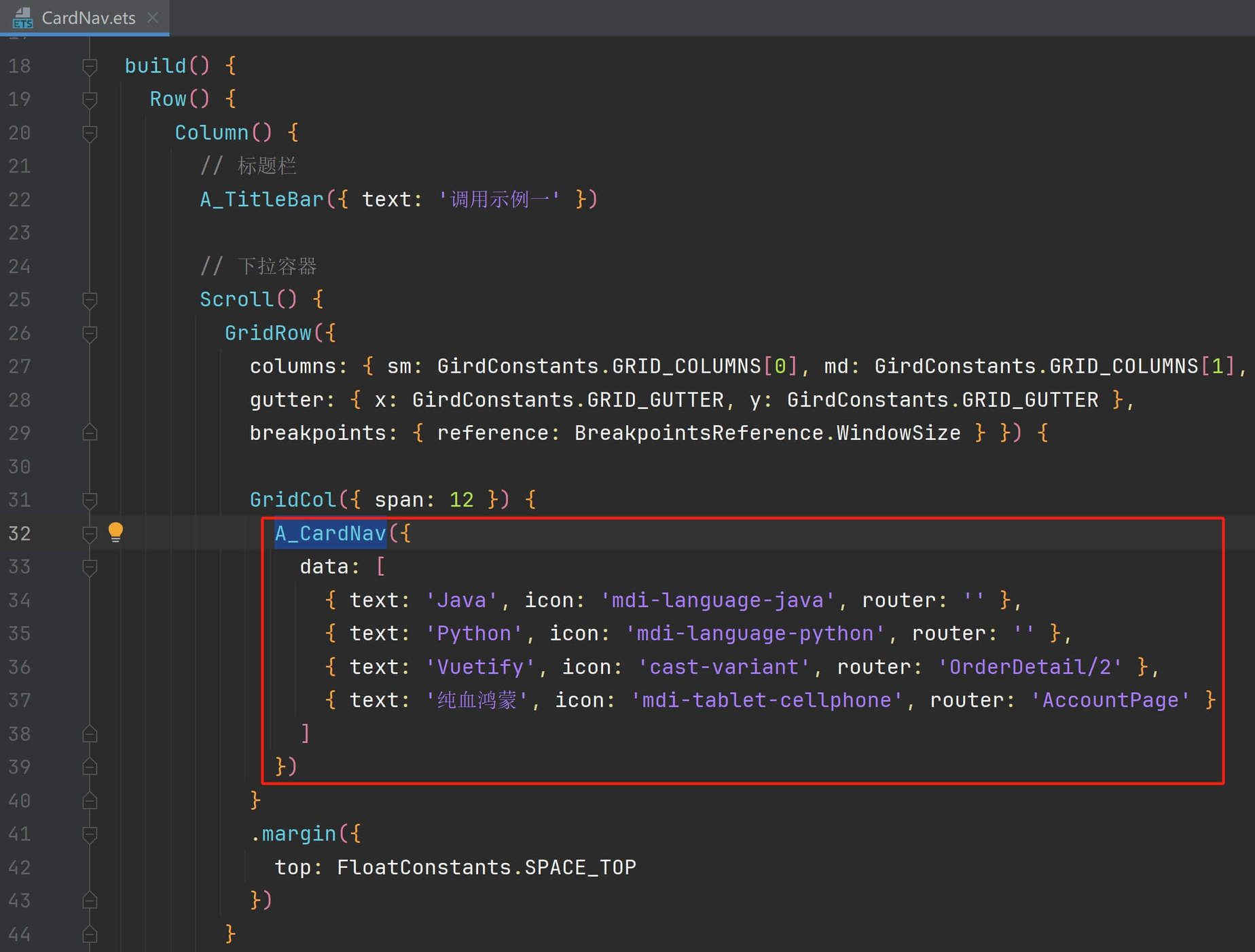

卡片导航组件的调用非常简单，只需要输入 A_CardNav ，然后给属性 data （导航数据）赋值即可。在 data 当中需要给文字、图标和跳转的路由赋值，如下图所示：
页面调用代码如下：
import { A_TitleBar } from '../aui/basic/A_TitleBar'import { A_CardNav } from '../aui/navigation/A_CardNav'import { ColorConstants } from '../constants/ColorConstants'import { FloatConstants } from '../constants/FloatConstants'import { GirdConstants } from '../constants/GirdConstants'import { WindowUtils } from '../utils/WindowUtils'
@Componentexport struct CardNav { @StorageLink('pageInfo') pageInfo: NavPathStack = new NavPathStack() @StorageLink('primaryColor') primaryColor: ResourceStr = ColorConstants.INFO @StorageLink('deviceType') deviceType: string = GirdConstants.DEVICE_SM
aboutToAppear() { WindowUtils.getInstance()?.setFullScreen() }
build() { Row() { Column() { // 标题栏 A_TitleBar({ text: '调用示例一' })
// 下拉容器 Scroll() { GridRow({ columns: { sm: GirdConstants.GRID_COLUMNS[0], md: GirdConstants.GRID_COLUMNS[1], lg: GirdConstants.GRID_COLUMNS[2] }, gutter: { x: GirdConstants.GRID_GUTTER, y: GirdConstants.GRID_GUTTER }, breakpoints: { reference: BreakpointsReference.WindowSize } }) {
GridCol({ span: 12 }) { A_CardNav({ data: [ { text: 'Java', icon: 'mdi-language-java', router: '' }, { text: 'Python', icon: 'mdi-language-python', router: '' }, { text: 'Vuetify', icon: 'cast-variant', router: 'OrderDetail/2' }, { text: '纯血鸿蒙', icon: 'mdi-tablet-cellphone', router: 'AccountPage' } ] }) } .margin({ top: FloatConstants.SPACE_TOP }) } .padding({ bottom:this.deviceType === GirdConstants.DEVICE_LG ? GirdConstants.ZERO : FloatConstants.SPACE_S }) } .scrollBar(BarState.Off) } .height(GirdConstants.FULL_PERCENT) } .alignItems(VerticalAlign.Top) .padding({ top: FloatConstants.SPACE_TOP, left:FloatConstants.SPACE_LEFT, right:FloatConstants.SPACE_RIGHT, bottom:this.deviceType === GirdConstants.DEVICE_LG ? GirdConstants.GRID_BOTTOM : FloatConstants.SPACE_BOTTOM }) .width(GirdConstants.FULL_PERCENT) .backgroundColor(ColorConstants.APP_BG) }}
复制代码

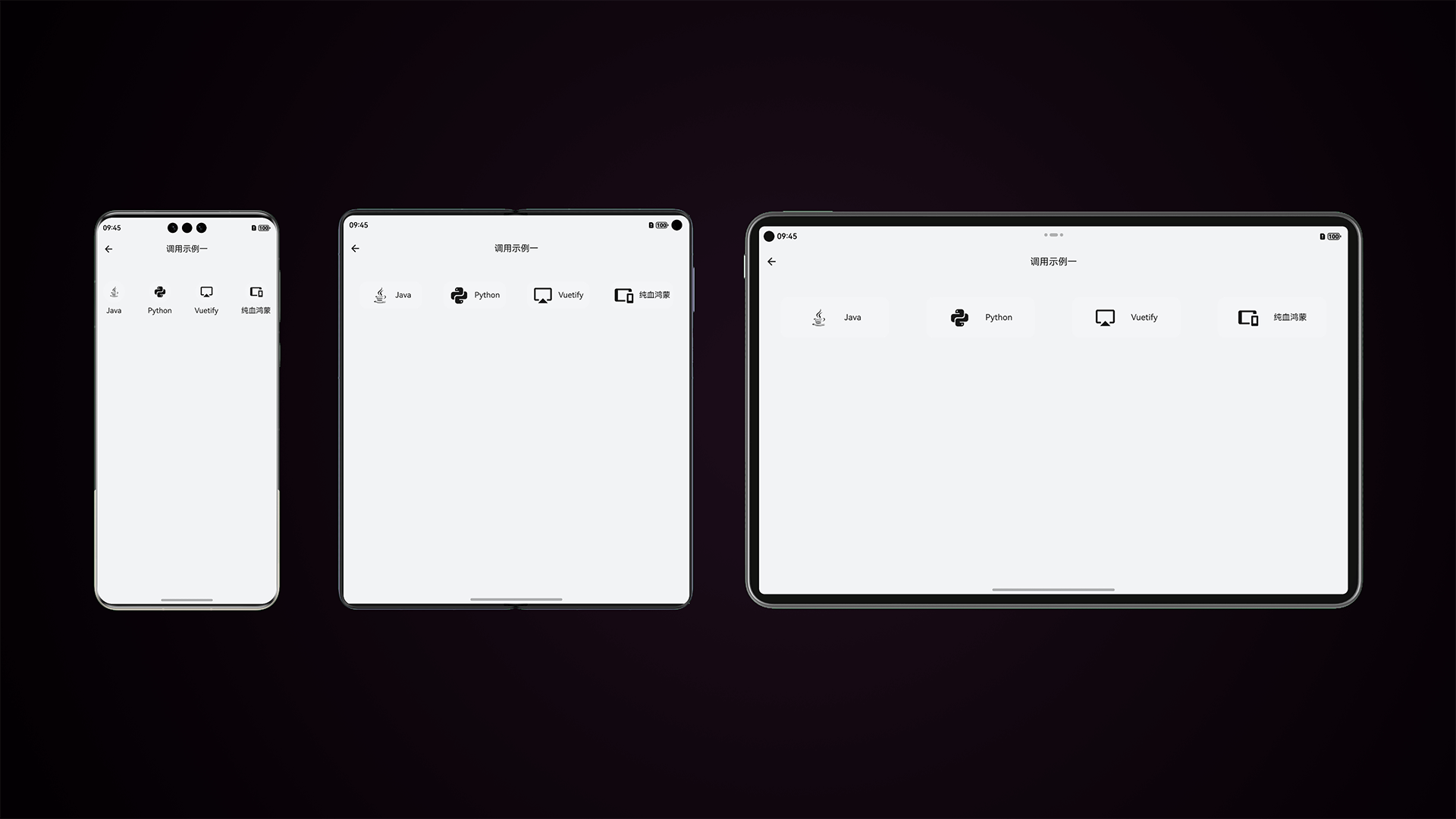

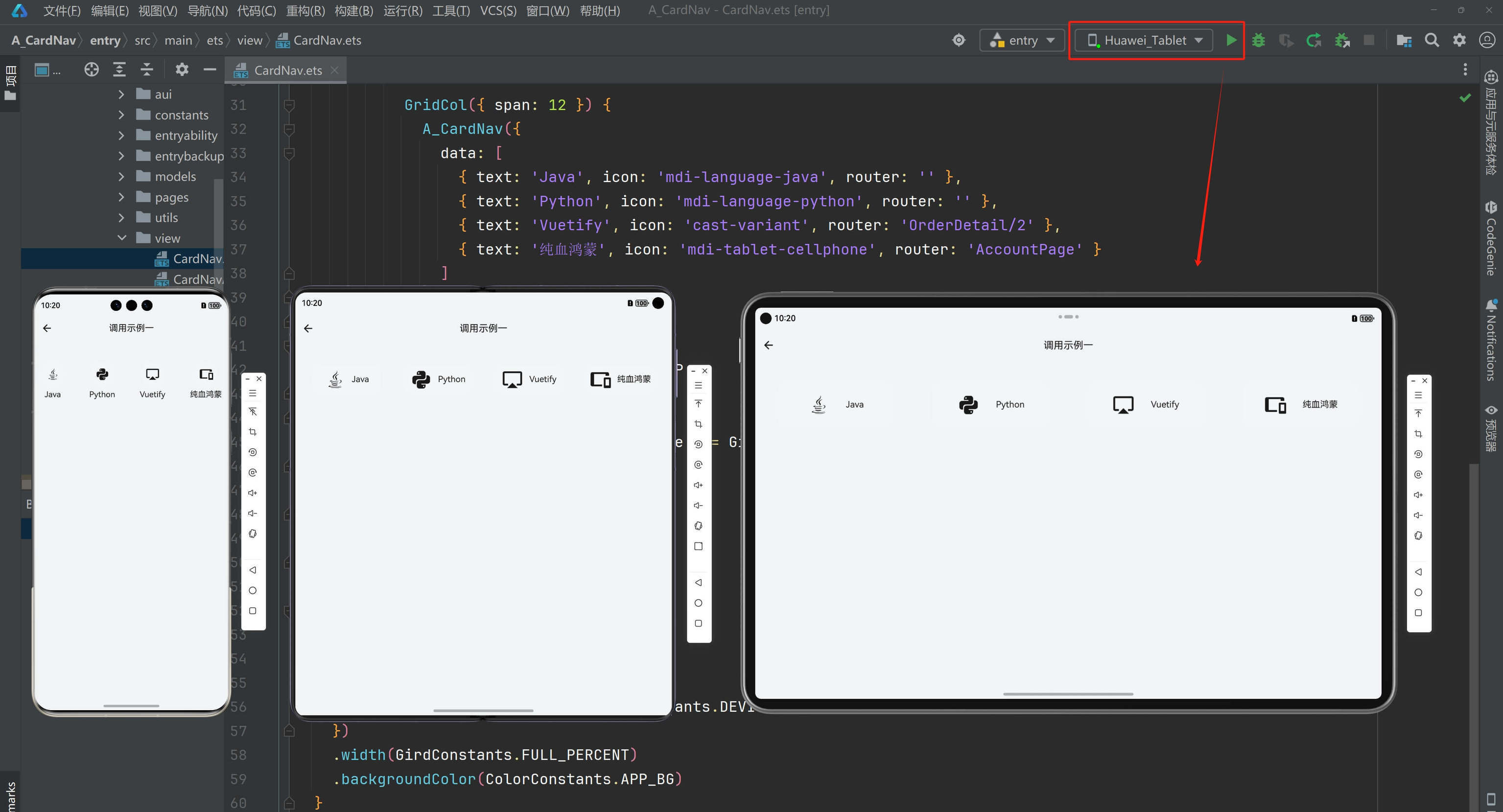

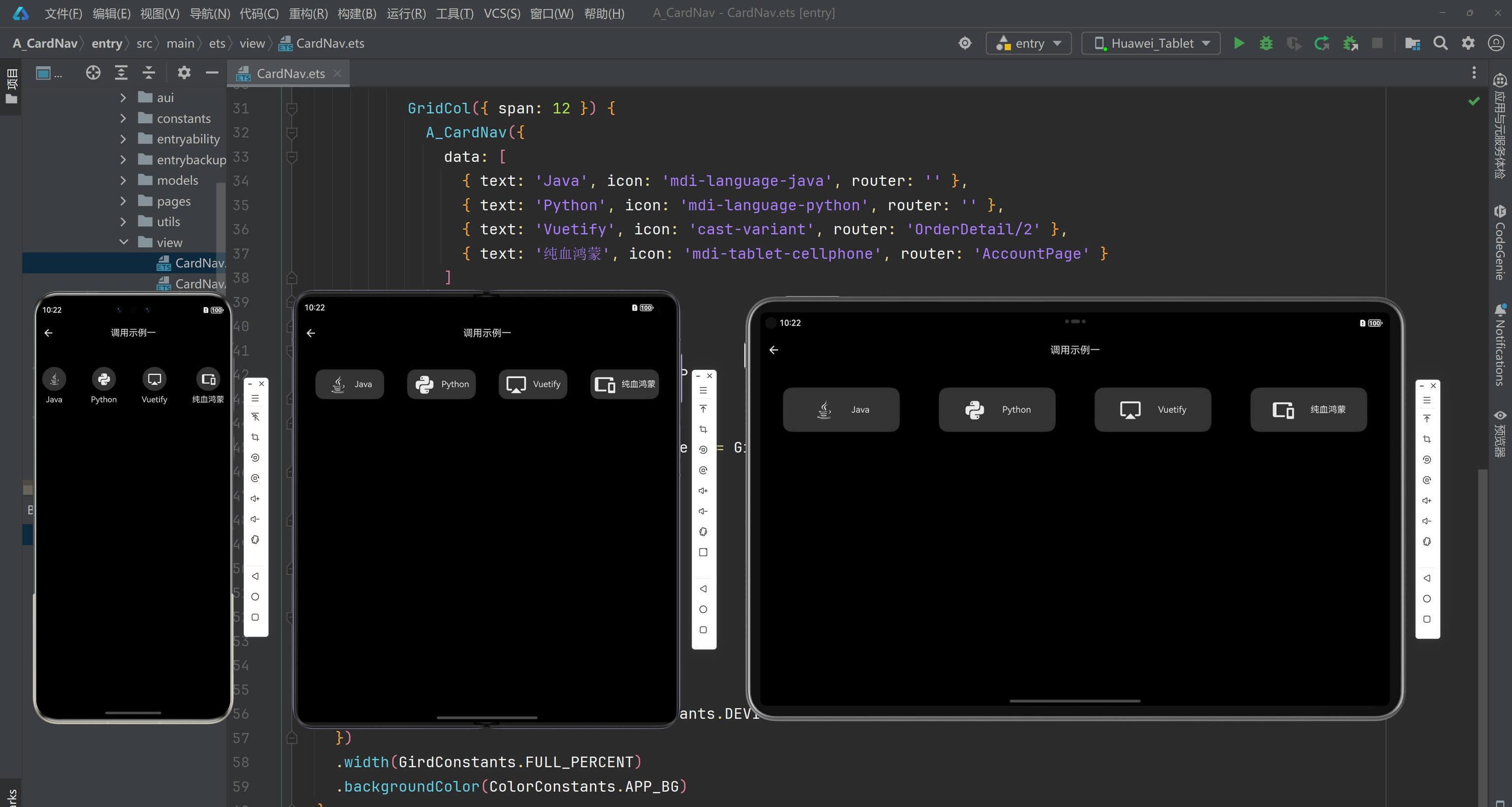

本地模拟器下浅色模式和深色模式运行效果如下：
2.透明模式

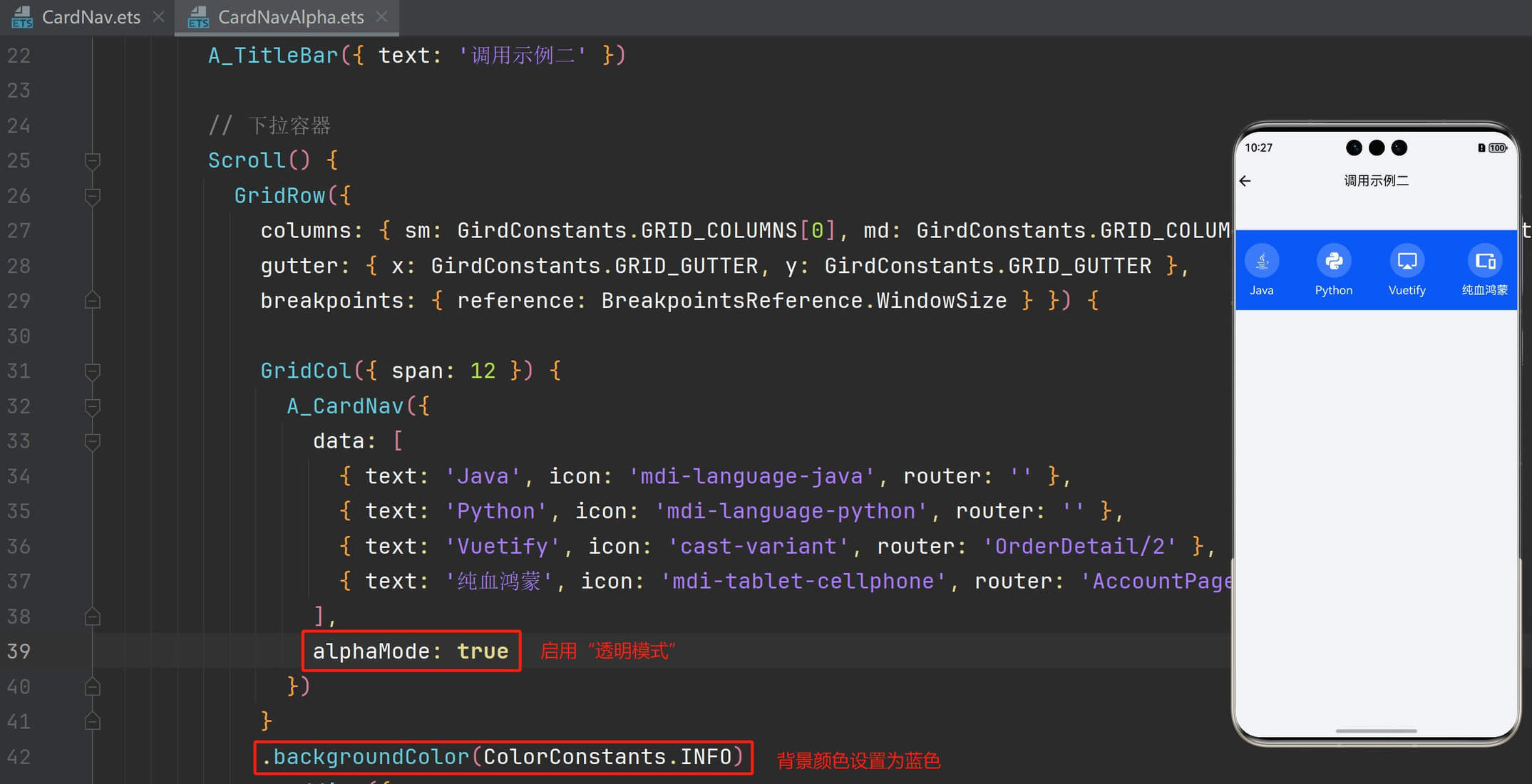

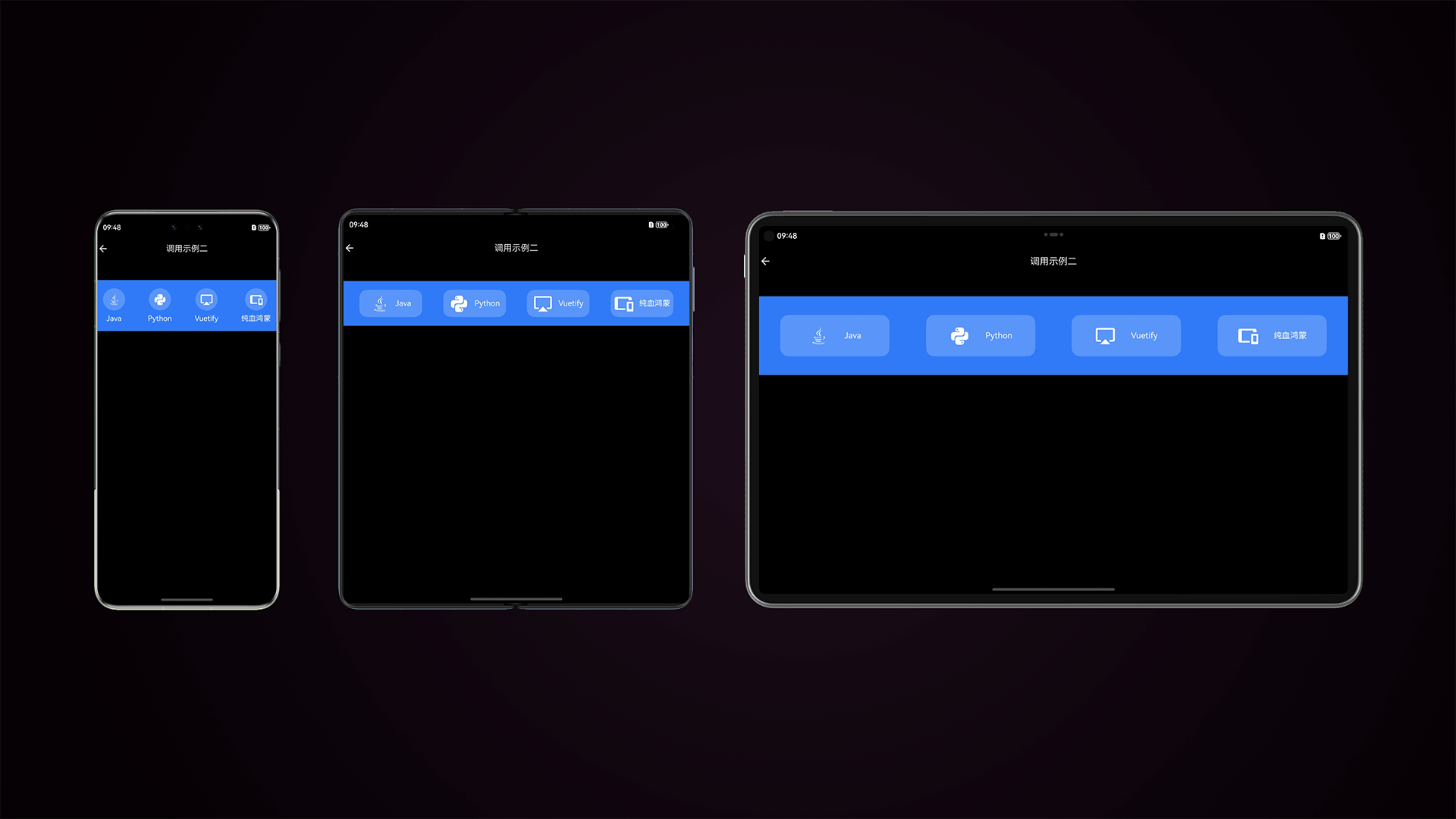

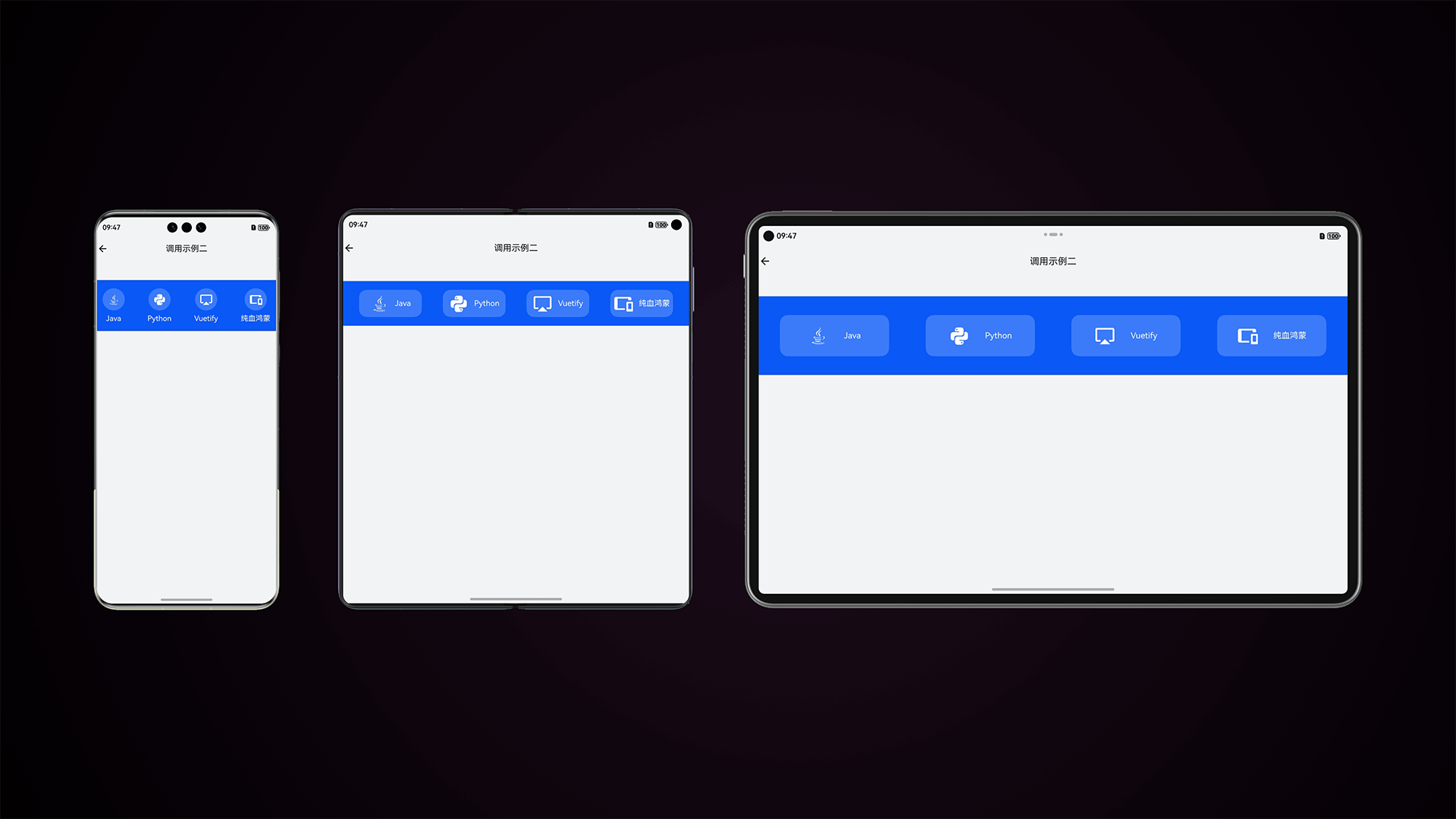

卡片导航组件放在一个有颜色背景上面，此时，无论深色模式还是浅色模式，文字和图标均始终显示为白色。只需要增加一个属性 alphaMode: true 即可，如下图所示：
二、在线排版
在会员页面或管理后台的页面当中选择一个页面，比如“首页”，然后点击“页面设计”。如下图所示：

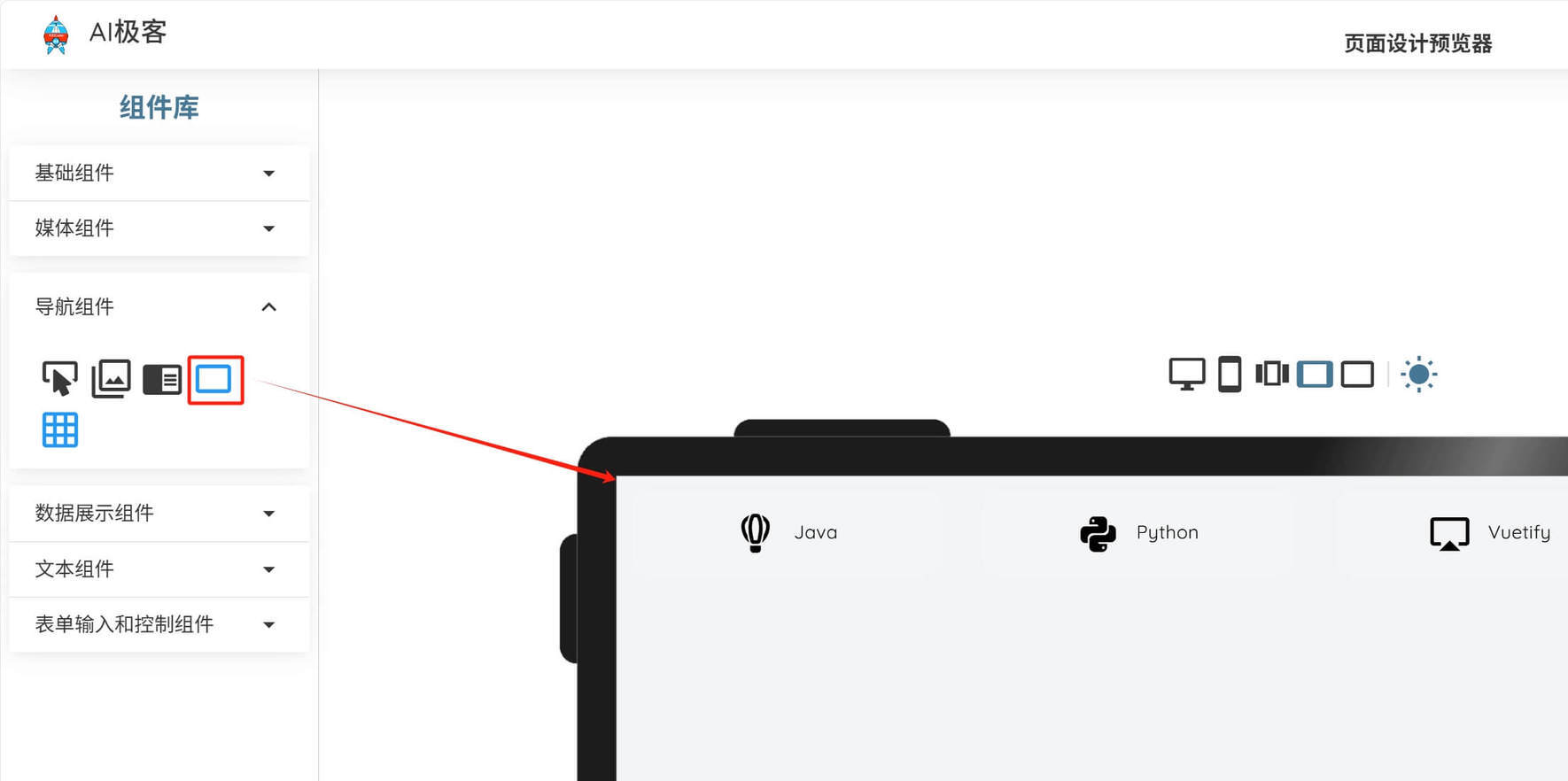

现在“首页”是一个空页面，还没有任何组件。展开左侧组件库中的“导航组件”分组，将“卡片导航组件”拖拽到页面中，如下图所示：

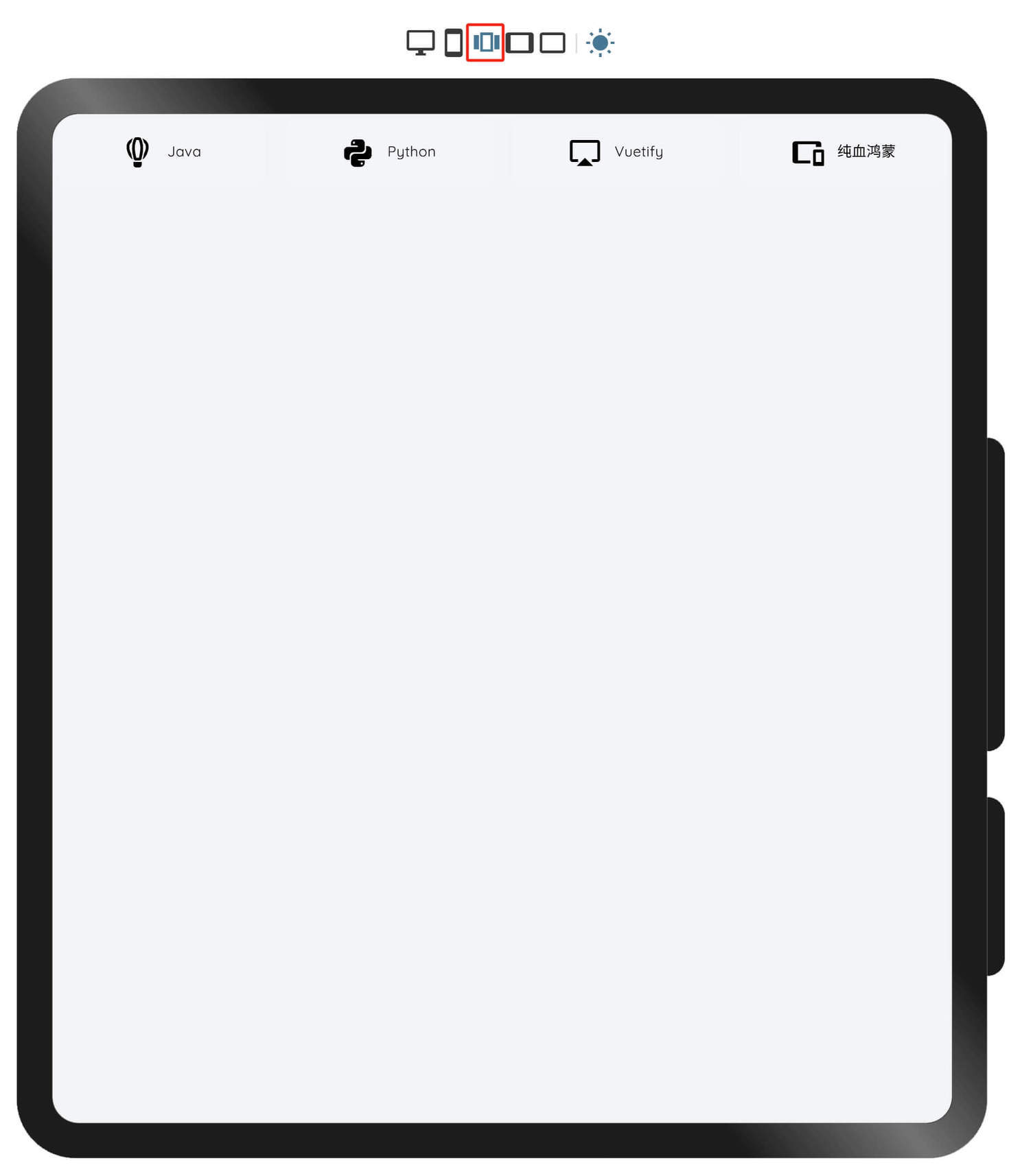

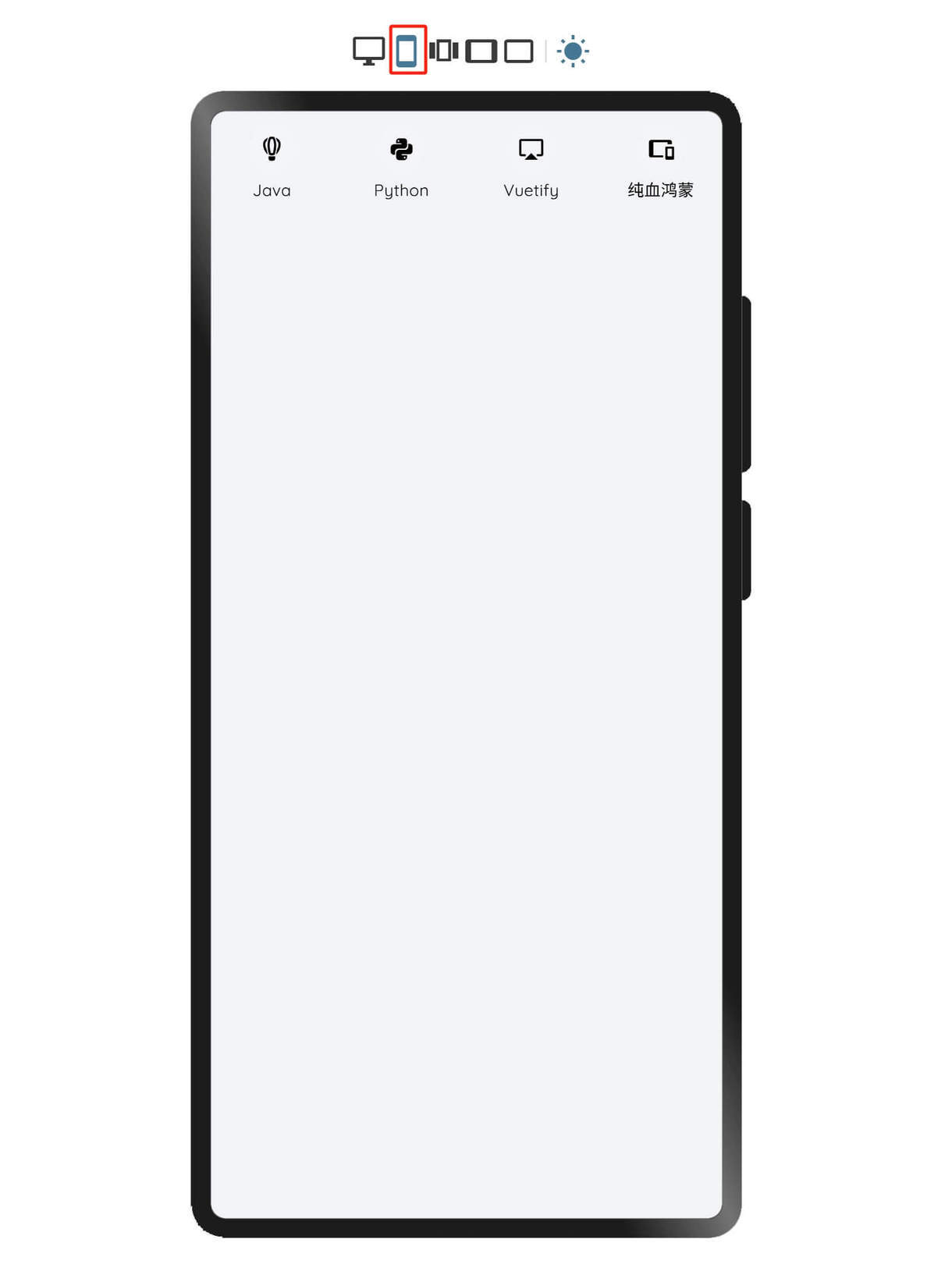

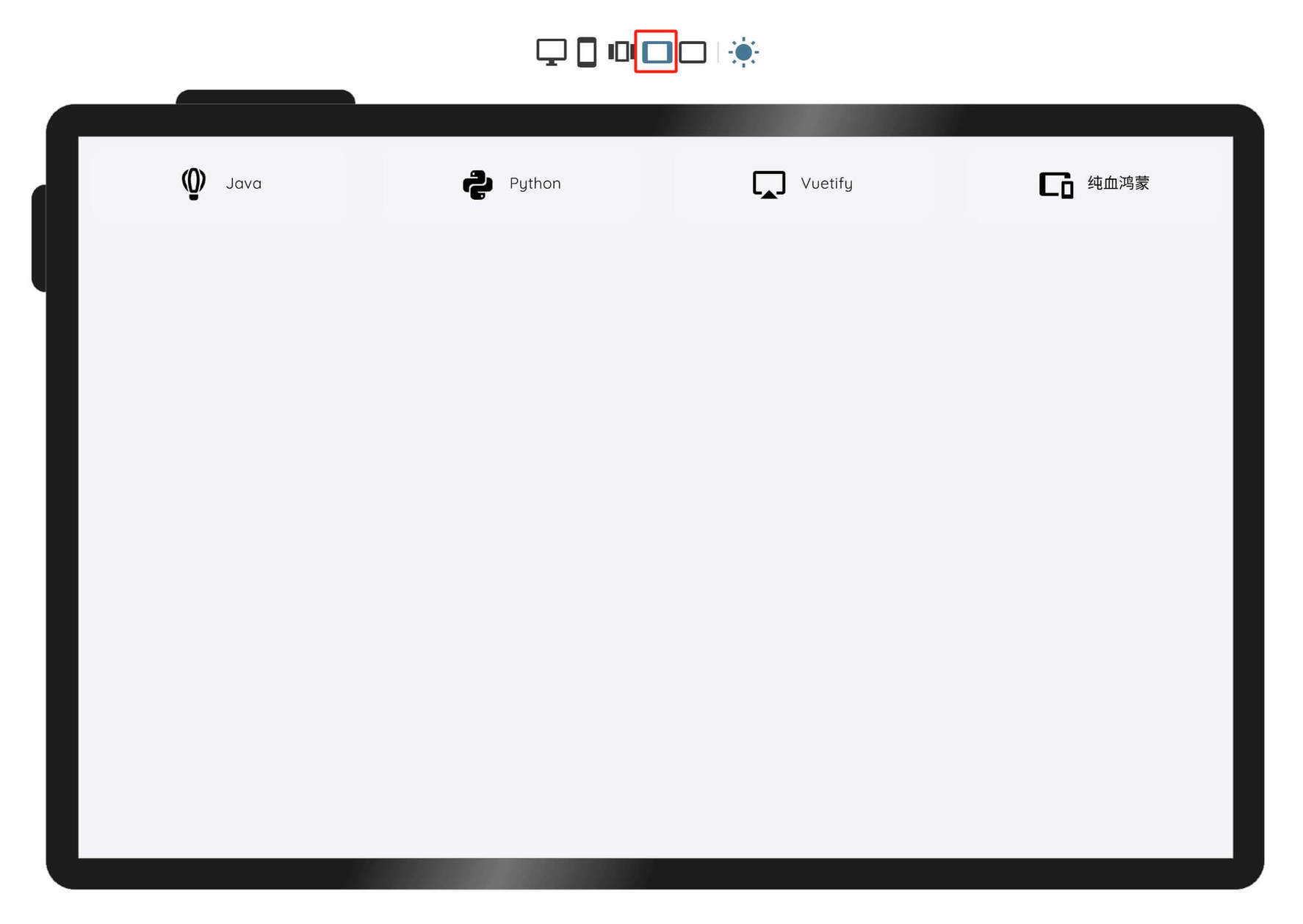

默认会有一个初始化的配置数据，在页面设计预览器下平板、折叠屏和手机的浅色模式的效果如下：

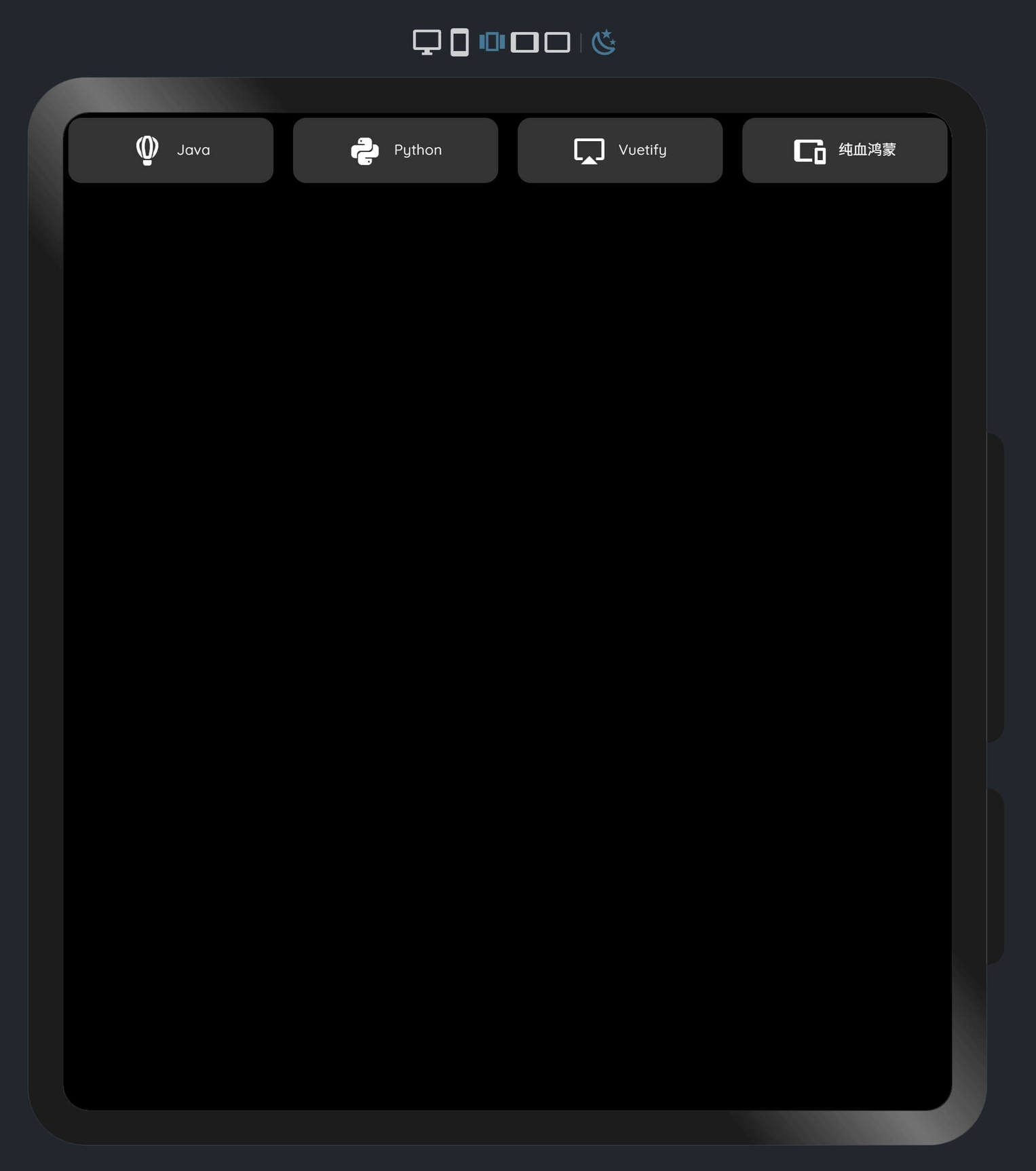

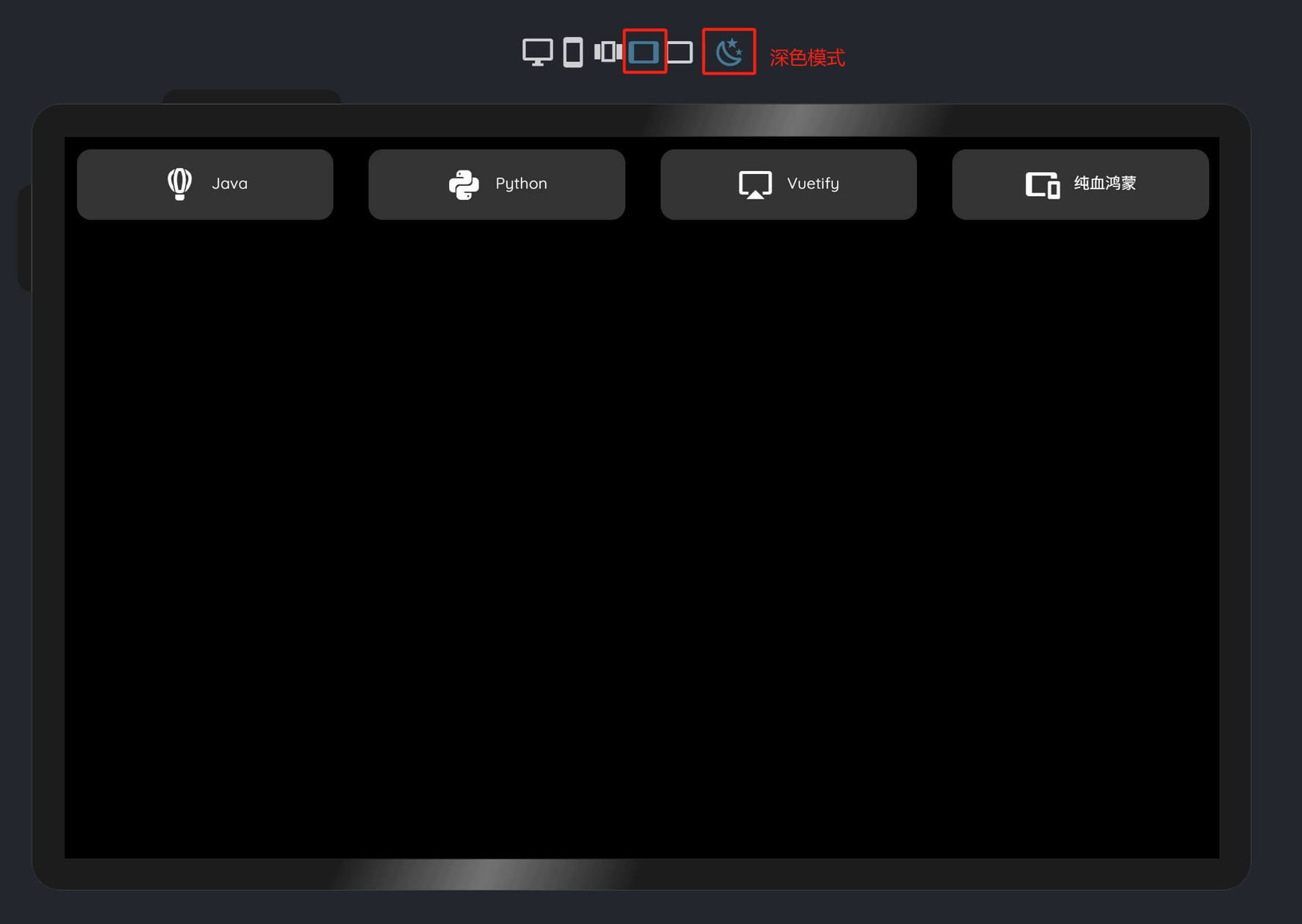

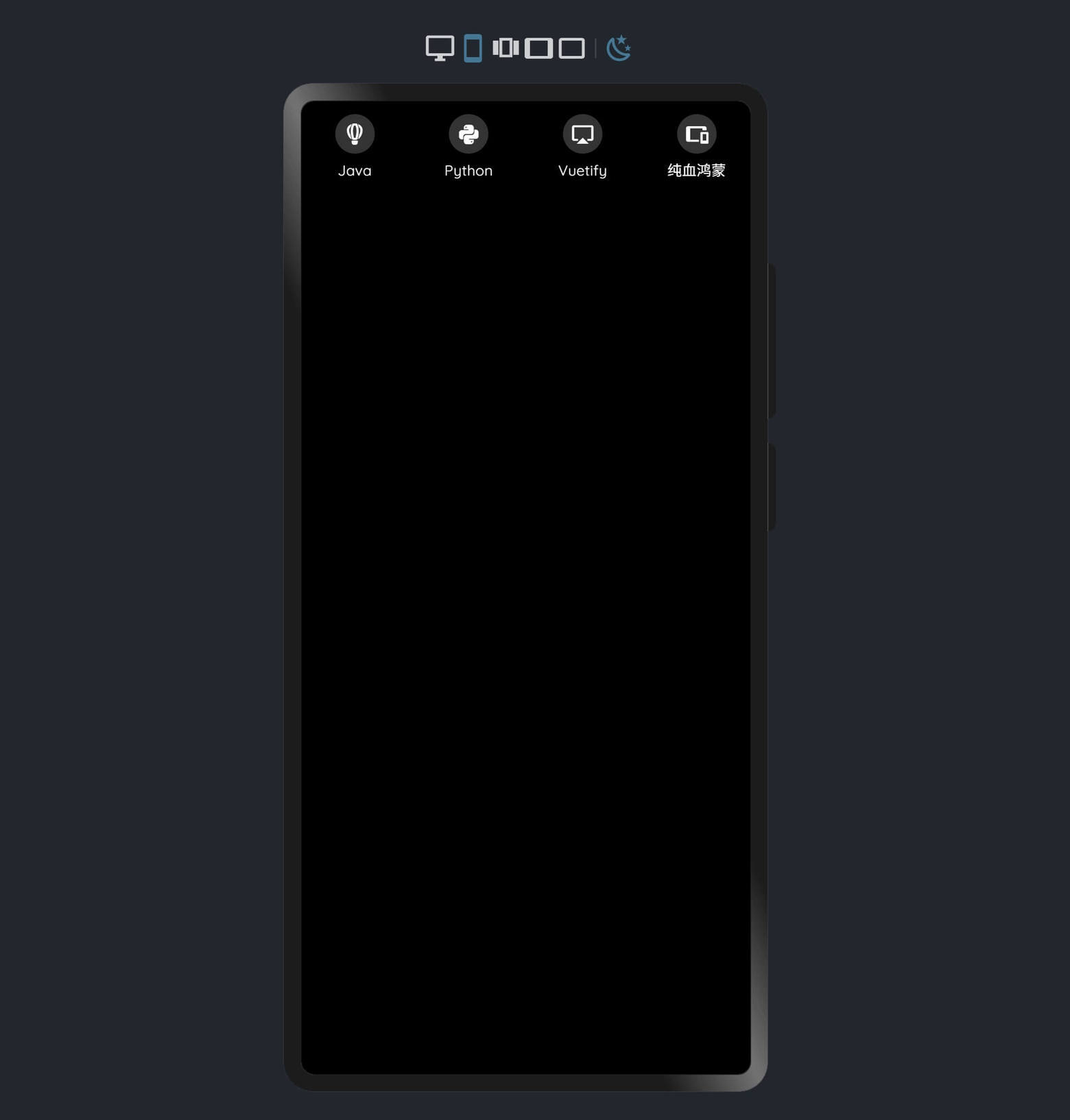

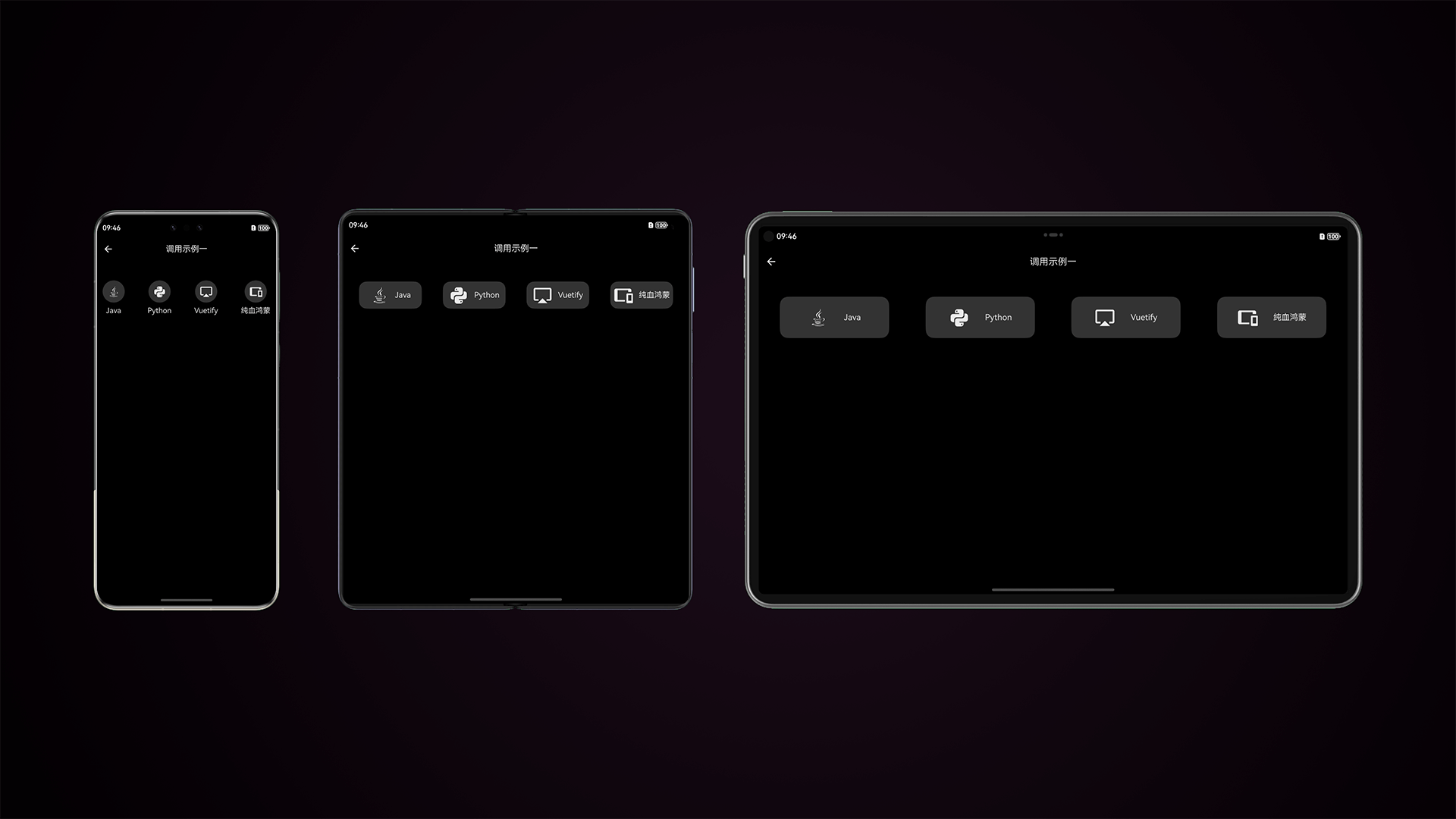

切换到深色模式，效果如下：

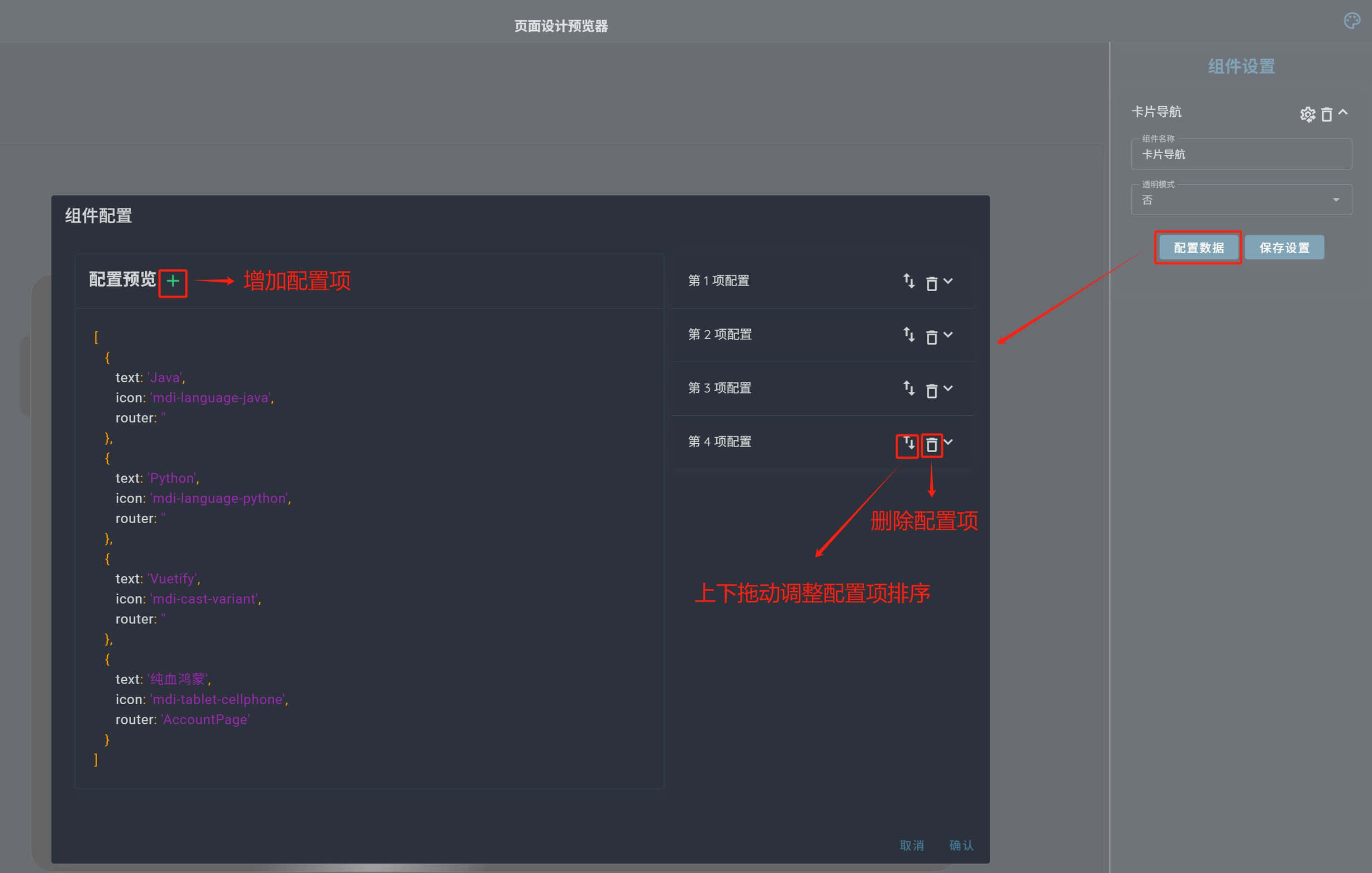

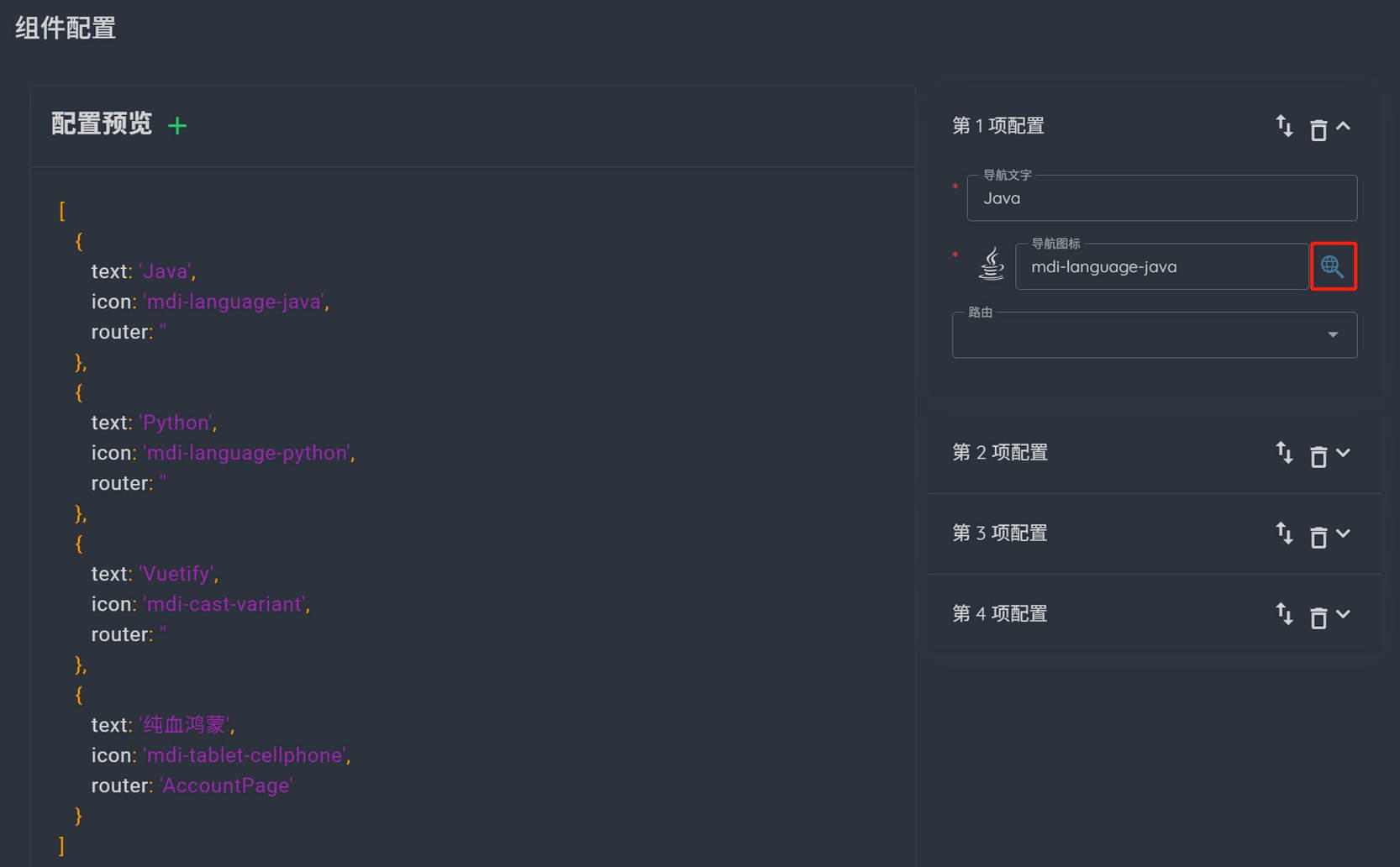

选择右侧“组件设置”下的“卡片导航”组件，点击“配置数据”按钮，可以根据自己的业务需要，新增、删除或修改每一项配置，如下图所示：
可以设置导航文字和导航的图标，其中导航图标支持使用 mdi 图标库，可点击“图标库”图标，进入 Material Design Icons 官方的图标库,使用这里的图标库，将来生成纯血鸿蒙代码或者 Vuetify3 网页端代码的时候，都是兼容的。如下图所示：

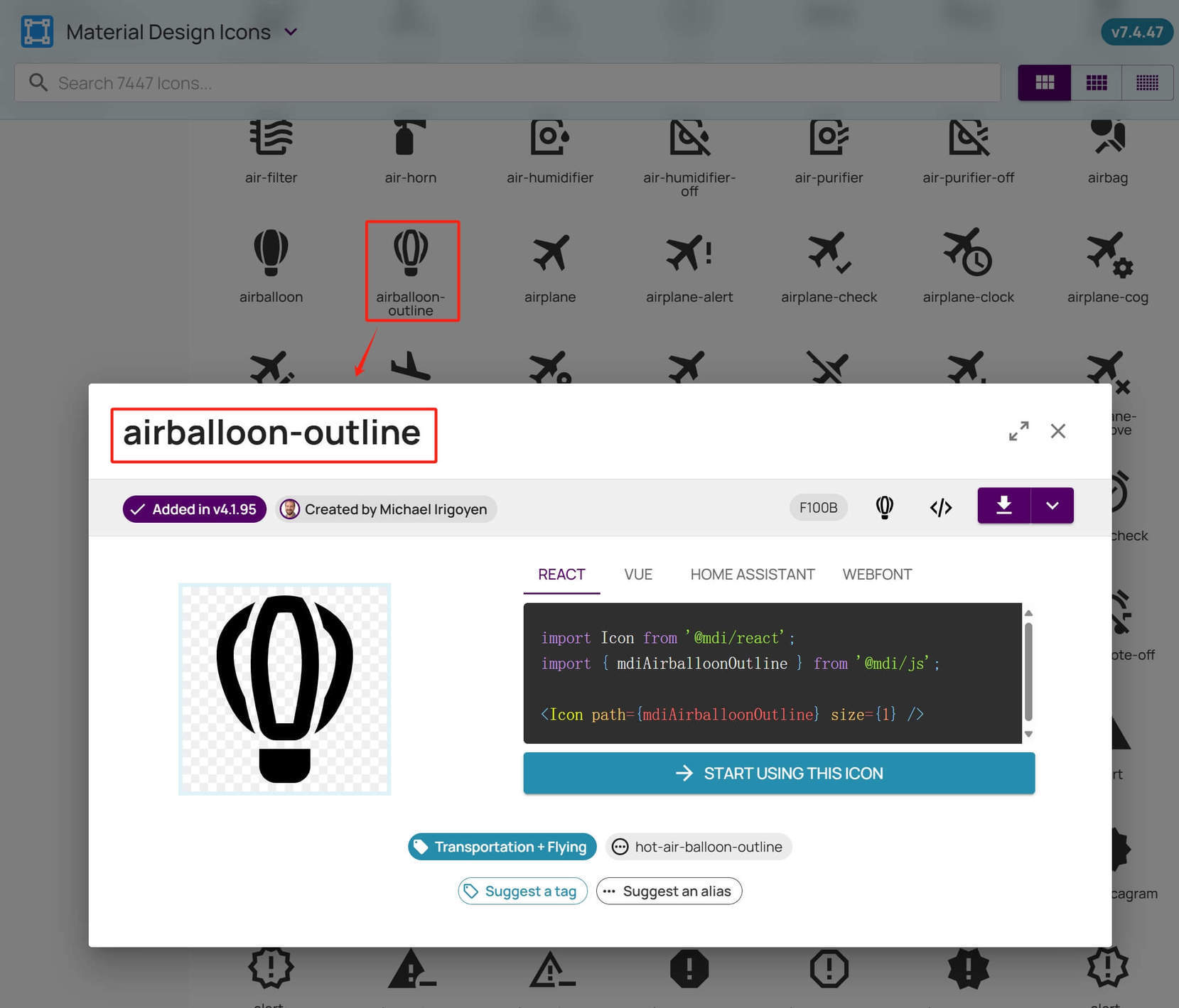

搜索或选择需要的图标，在弹出的窗口中拷贝图标名称，如下图所示：

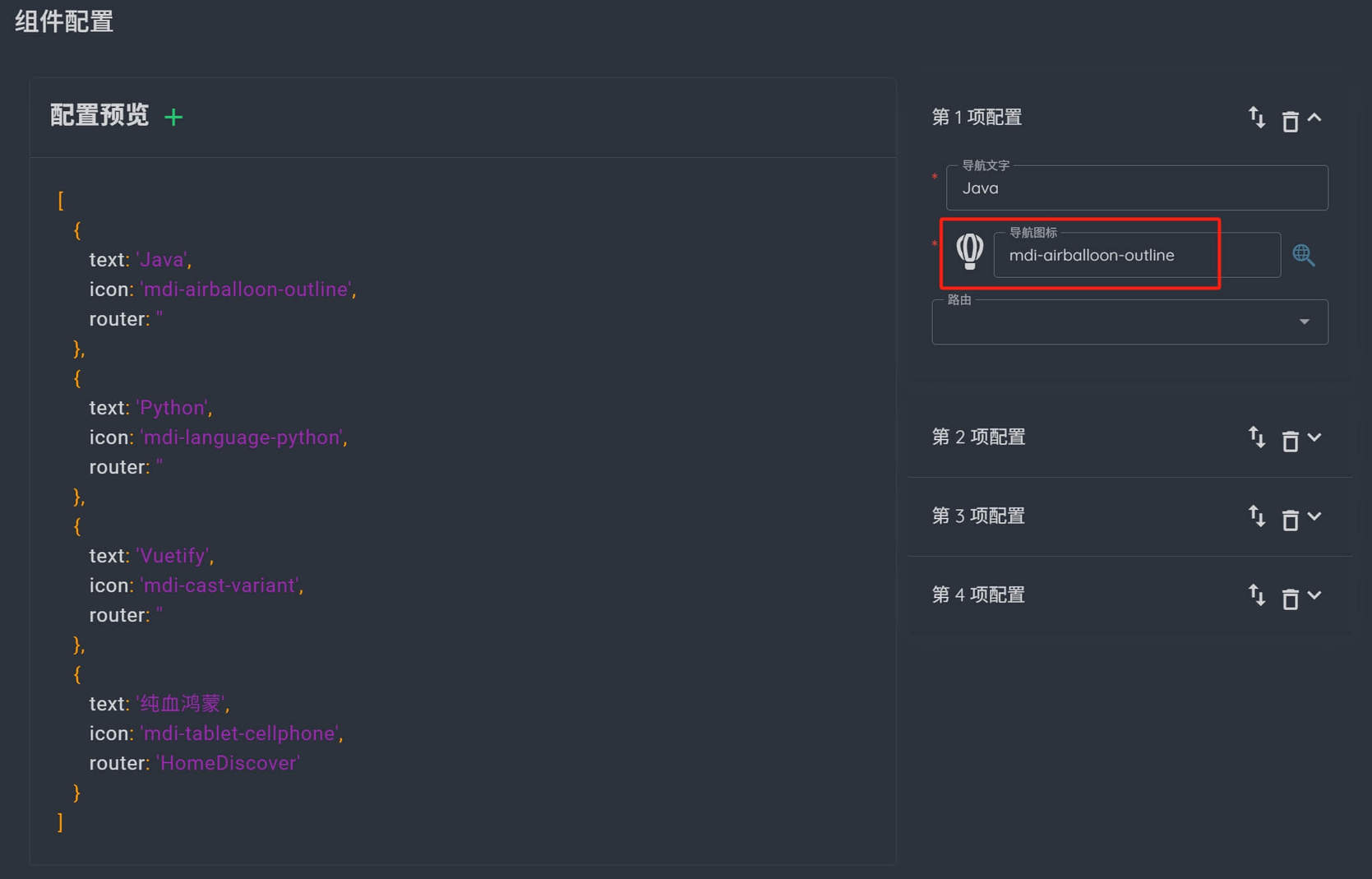

然后在导航图标这个地方保留“mdi-”的前缀，粘贴新的图标名称，就能应用新的图标，如下图所示：

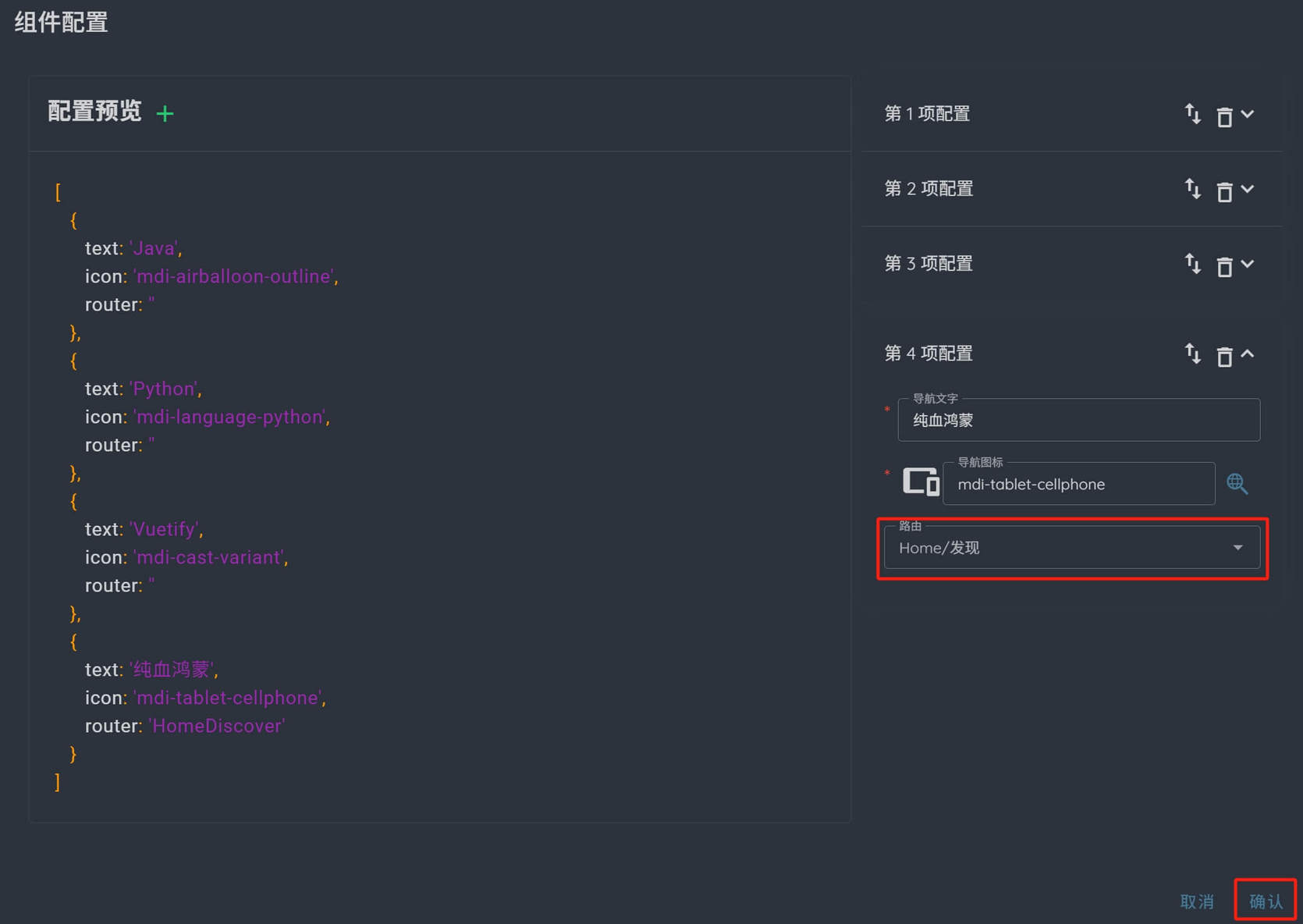

路由这个地方我们可以保持为空（这个时候，点击的时候不会跳转页面）；但是，如果路由不为空，那么我们一定要绑定一个真实存在的页面，如下图所示，绑定“发现”页，配置好数据后，点击“确认”按钮：
现在，切换到代码魔法页面，我们可以在侧栏菜单这里选择“纯血鸿蒙”，（可以切换为深色模式，看代码更舒适），然后点击“生成代码”，如下图所示：

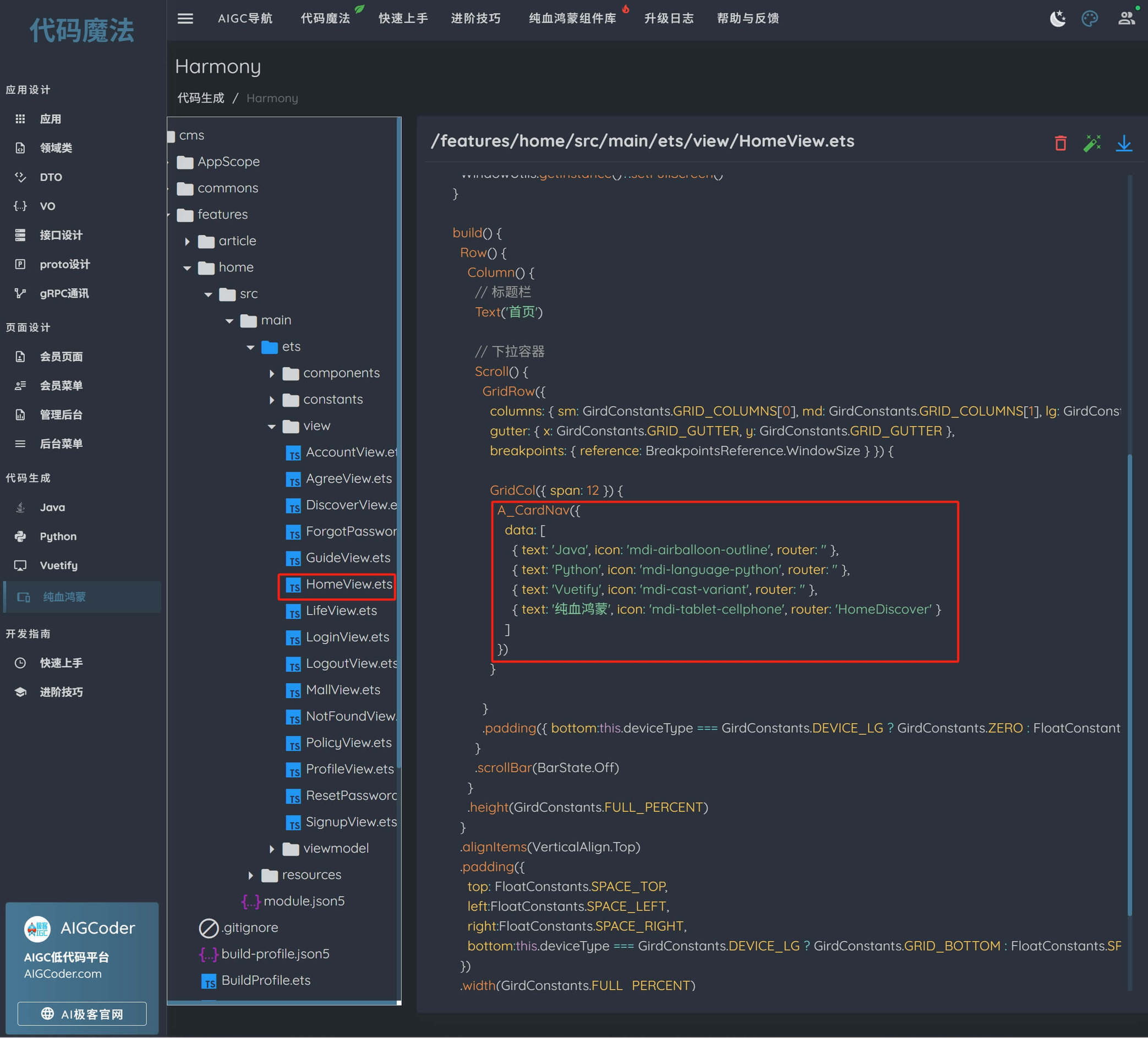

在生成的鸿蒙项目中，展开特性层（features）,选择 home 模块，找到 /src/main/ets/view 目录下的 HomeView.ets 页面，查看生成的代码，如下图所示：

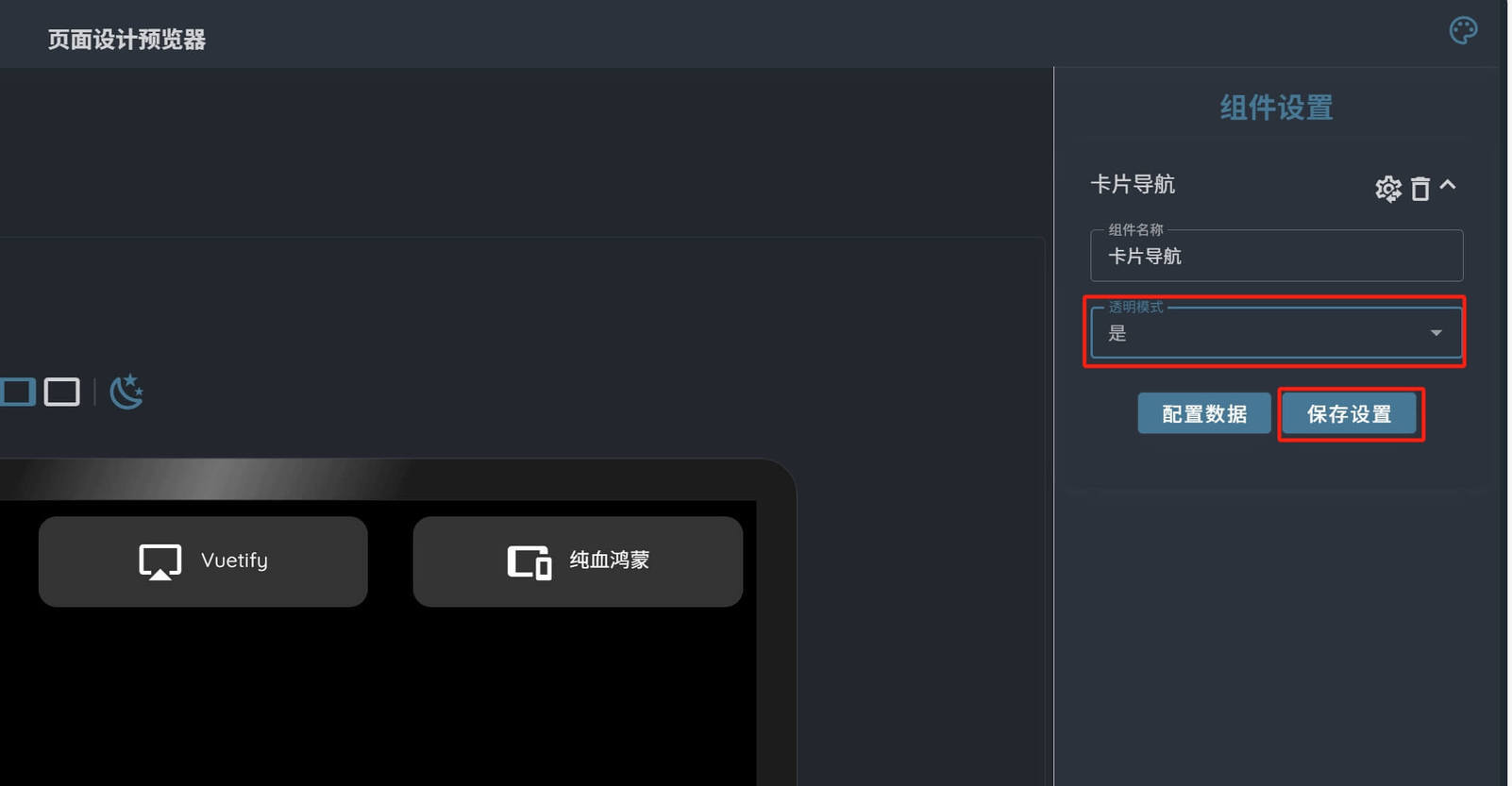

如果希望卡片导航组件运行在有特殊颜色的背景容器之上，可以使用透明模式。现在我们再次进入到页面设计预览器页面，将透明模式的选项改为“是”，点击“保存设置”，如下图所示：

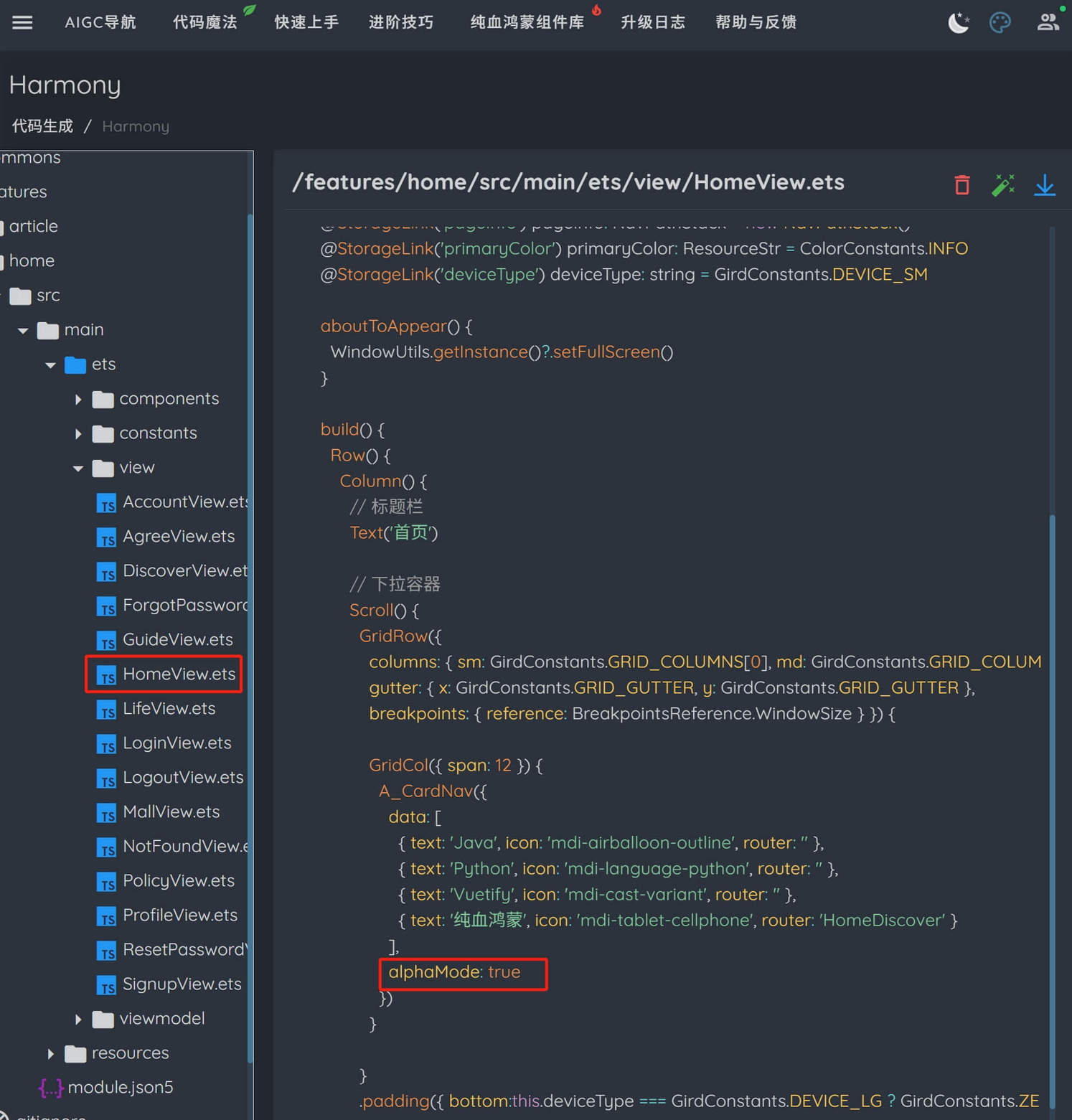

再次生成鸿蒙代码，发现 A_CardNav 组件里增加了一个“alphaMode: true”的属性，效果如下：
三、源码解析

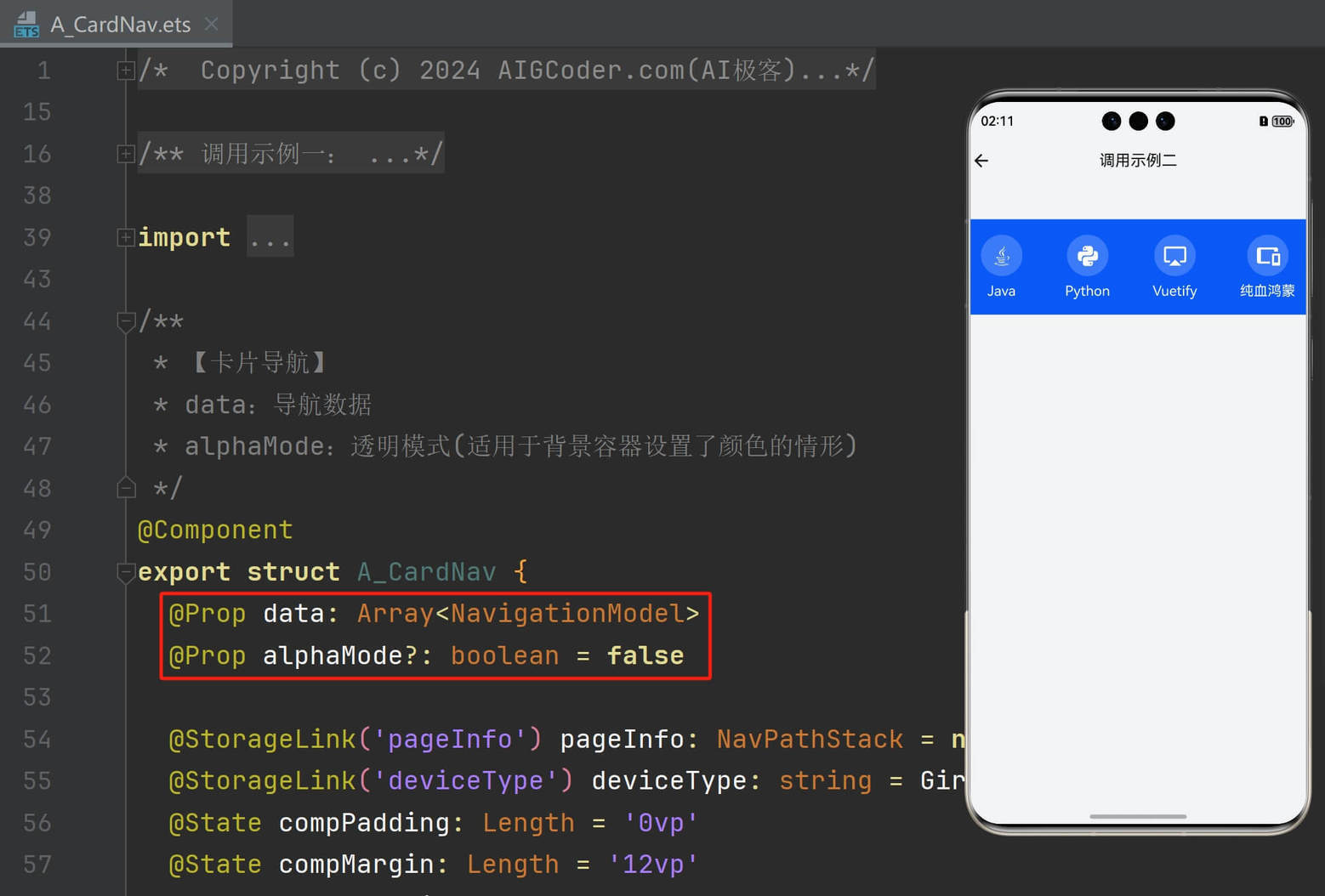

卡片导航组件支持两个属性，一个是 data（导航数据），另外一个是 alphaMode（是否是透明模式，默认值是 false）：
卡片导航数据 data 是一个数组 Array<NavigationModel>，其中导航 Model 的数据结构如下，含三个字段：导航的文字（text）、导航图标（icon）和跳转页面的路由（router）。

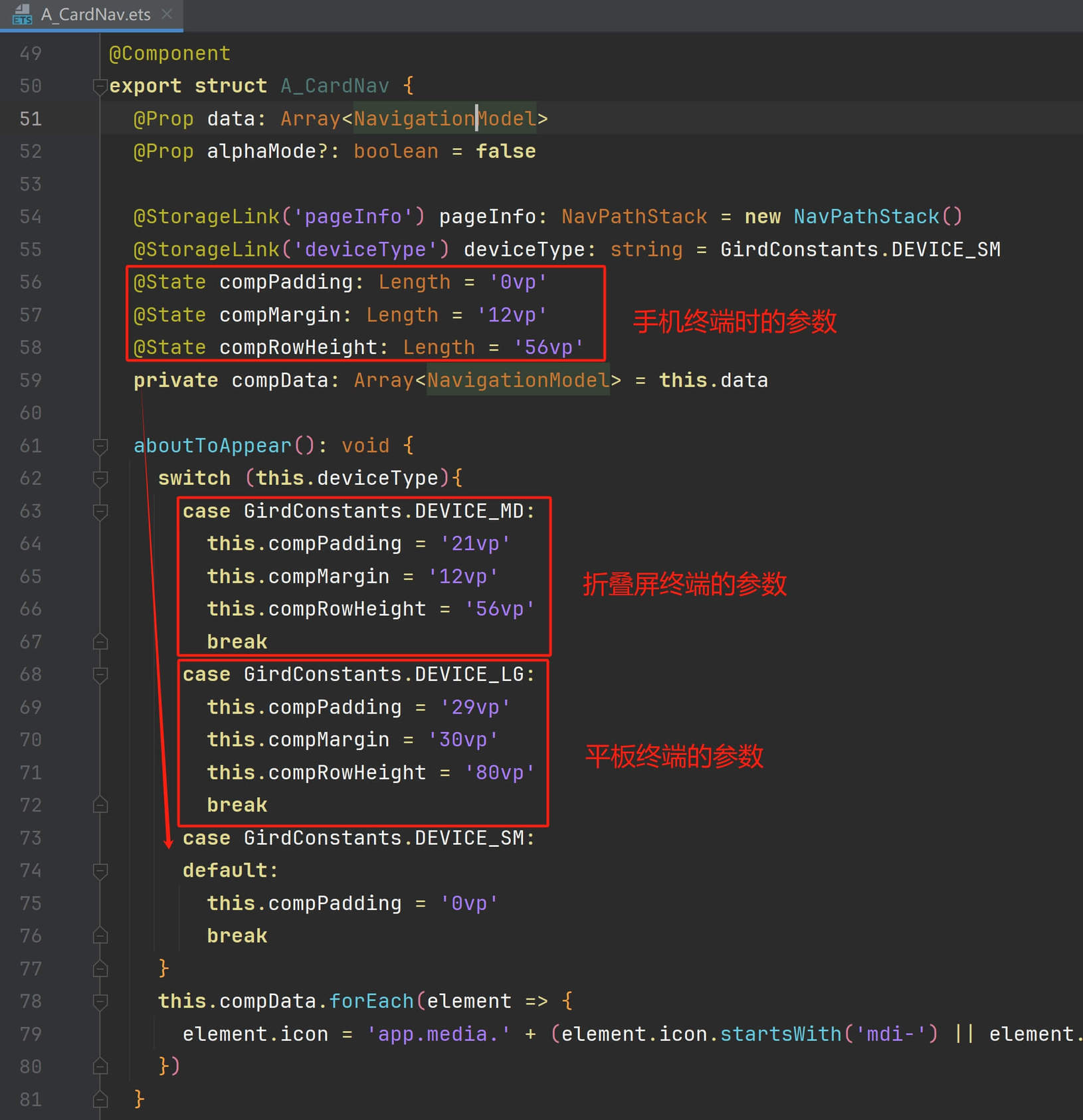

继续分析卡片导航组件 A_CardNav 的源码，在 aboutToAppear() 这个生命周期当中，对设备为折叠屏、平板和手机时的 padding、margin 和行高做了差异化的处理，以实现“一多”适配，如下图所示：
同时，对导航数据中的图标做了一些处理。在给图标传参的时候，可以是"mdi-"开头或“mdi_”开头，或者不带这个开头，组件会根据传参值做相应处理。如果不以"mdi-"开头或“mdi_”开头，则自动补全"mdi_"开头；如果以"mdi-"开头，则改为"mdi_"开头（因为鸿蒙中的资源文件不支持中横线“-”）；如果以“mdi_”开头则保持现状。最后，再给图标加上资源路径前缀“app.media.”。因为在 Vuetify 和鸿蒙中对图标命名格式上的差异，使用 AI 极客站点生成 Vuetify 和鸿蒙代码时会自动处理它的差异，打包的资源图标会自动重命名为符合要求的名称。代码如下：
this.compData.forEach(element => { element.icon = 'app.media.' + (element.icon.startsWith('mdi-') || element.icon.startsWith('mdi_') ? '' : 'mdi_') + element.icon.replaceAll('-', '_') })
复制代码

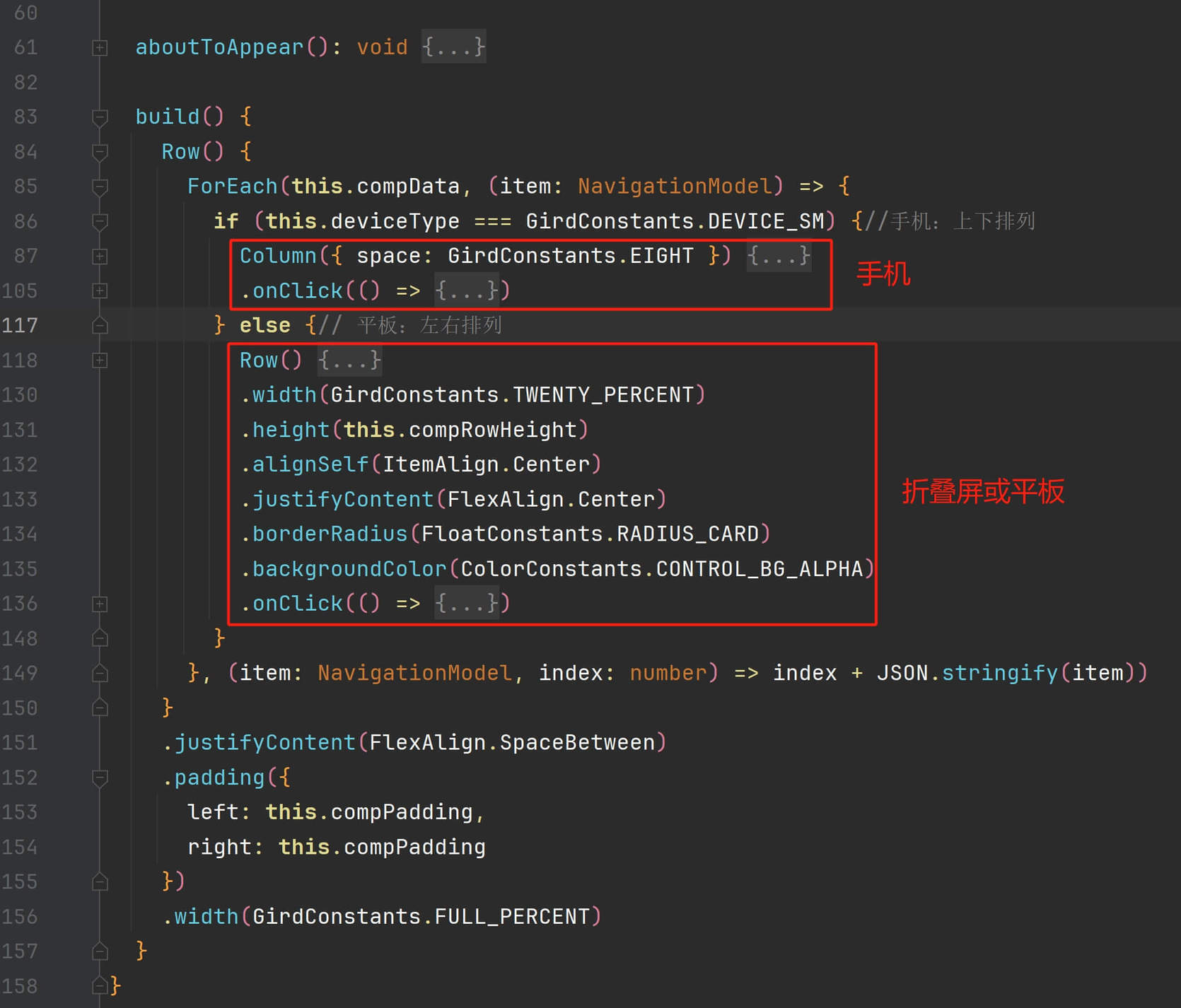

在 build 函数中，通过 ForEach 循环遍历导航数据。当设备为手机的类型时，图标和文字是上下排列（手机屏幕宽度有限，上下排列比较合理）；当设备为折叠屏或平板的时候，图标和文字是左右排列。如下图所示：

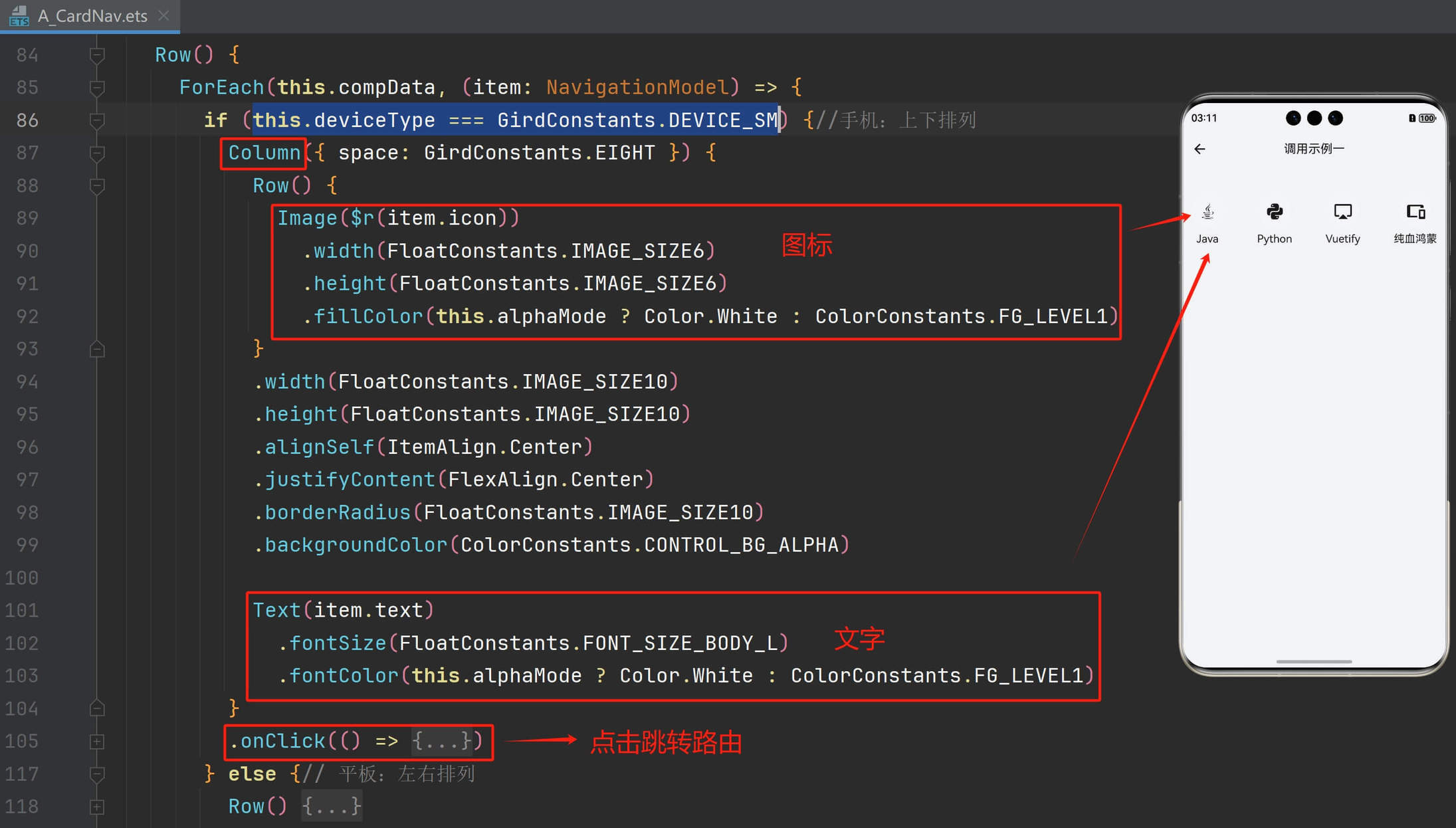

当设备为手机时（this.deviceType === GirdConstants.DEVICE_SM），使用列组件（Column）包裹图标和文字，实现上下排列的效果：
点击跳转路由的代码如下：
.onClick(() => { if (item.router) { // 跳转到新页面 const router = item.router if (router.includes("/")) { this.pageInfo.pushPathByName(router.substring(0, router.indexOf("/")), router.substring(router.indexOf("/") + 1)) } else { this.pageInfo.pushPathByName(router, null) } } })
复制代码

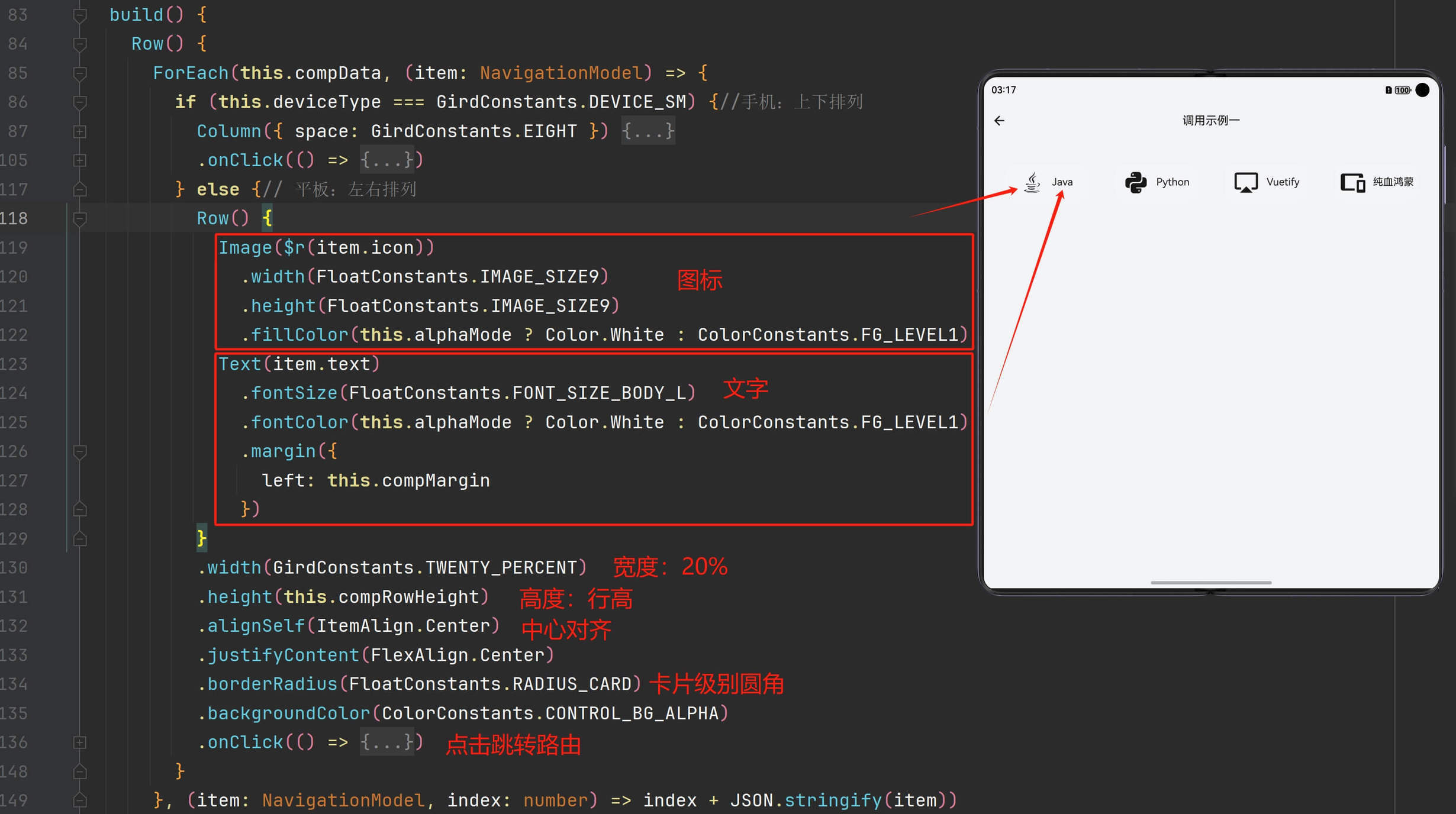

当设备为折叠屏或平板的时候，图标和文字通过行组件（Row）包裹，实现左右排列的效果，如下图所示：
卡片导航组件的完整源码如下：
/* * Copyright (c) 2024 AIGCoder.com(AI极客) * Licensed under the Apache License, Version 2.0 (the "License"); * you may not use this file except in compliance with the License. * You may obtain a copy of the License at * * http://www.apache.org/licenses/LICENSE-2.0 * * Unless required by applicable law or agreed to in writing, software * distributed under the License is distributed on an "AS IS" BASIS, * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. * See the License for the specific language governing permissions and * limitations under the License. */
/** 调用示例一： A_CardNav({ data: [ { text: 'Java', icon: 'mdi-language-java', router: '' }, { text: 'Python', icon: 'mdi-language-python', router: '' }, { text: 'Vuetify', icon: 'cast-variant', router: 'OrderDetail/2' }, { text: '纯血鸿蒙', icon: 'mdi-tablet-cellphone', router: 'AccountPage' } ] })
调用示例二：透明模式 A_CardNav({ data: [ { text: 'Java', icon: 'mdi-language-java', router: '' }, { text: 'Python', icon: 'mdi-language-python', router: '' }, { text: 'Vuetify', icon: 'cast-variant', router: 'OrderDetail/2' }, { text: '纯血鸿蒙', icon: 'mdi-tablet-cellphone', router: 'AccountPage' } ], alphaMode: true }) */
import { ColorConstants } from "../../constants/ColorConstants"import { FloatConstants } from "../../constants/FloatConstants"import { GirdConstants } from "../../constants/GirdConstants"import { NavigationModel } from "../../models/NavigationModel"
/** * 【卡片导航】 * data：导航数据 * alphaMode：透明模式(适用于背景容器设置了颜色的情形) */@Componentexport struct A_CardNav { @Prop data: Array<NavigationModel> @Prop alphaMode?: boolean = false
@StorageLink('pageInfo') pageInfo: NavPathStack = new NavPathStack() @StorageLink('deviceType') deviceType: string = GirdConstants.DEVICE_SM @State compPadding: Length = '0vp' @State compMargin: Length = '12vp' @State compRowHeight: Length = '56vp' private compData: Array<NavigationModel> = this.data
aboutToAppear(): void { switch (this.deviceType){ case GirdConstants.DEVICE_MD: this.compPadding = '21vp' this.compMargin = '12vp' this.compRowHeight = '56vp' break case GirdConstants.DEVICE_LG: this.compPadding = '29vp' this.compMargin = '30vp' this.compRowHeight = '80vp' break case GirdConstants.DEVICE_SM: default: this.compPadding = '0vp' break } this.compData.forEach(element => { element.icon = 'app.media.' + (element.icon.startsWith('mdi-') || element.icon.startsWith('mdi_') ? '' : 'mdi_') + element.icon.replaceAll('-', '_') }) }
build() { Row() { ForEach(this.compData, (item: NavigationModel) => { if (this.deviceType === GirdConstants.DEVICE_SM) {//手机：上下排列 Column({ space: GirdConstants.EIGHT }) { Row() { Image($r(item.icon)) .width(FloatConstants.IMAGE_SIZE6) .height(FloatConstants.IMAGE_SIZE6) .fillColor(this.alphaMode ? Color.White : ColorConstants.FG_LEVEL1) } .width(FloatConstants.IMAGE_SIZE10) .height(FloatConstants.IMAGE_SIZE10) .alignSelf(ItemAlign.Center) .justifyContent(FlexAlign.Center) .borderRadius(FloatConstants.IMAGE_SIZE10) .backgroundColor(ColorConstants.CONTROL_BG_ALPHA)
Text(item.text) .fontSize(FloatConstants.FONT_SIZE_BODY_L) .fontColor(this.alphaMode ? Color.White : ColorConstants.FG_LEVEL1) } .onClick(() => { if (item.router) { // 跳转到新页面 const router = item.router if (router.includes("/")) { this.pageInfo.pushPathByName(router.substring(0, router.indexOf("/")), router.substring(router.indexOf("/") + 1)) } else { this.pageInfo.pushPathByName(router, null) } } }) } else {// 平板：左右排列 Row() { Image($r(item.icon)) .width(FloatConstants.IMAGE_SIZE9) .height(FloatConstants.IMAGE_SIZE9) .fillColor(this.alphaMode ? Color.White : ColorConstants.FG_LEVEL1) Text(item.text) .fontSize(FloatConstants.FONT_SIZE_BODY_L) .fontColor(this.alphaMode ? Color.White : ColorConstants.FG_LEVEL1) .margin({ left: this.compMargin }) } .width(GirdConstants.TWENTY_PERCENT) .height(this.compRowHeight) .alignSelf(ItemAlign.Center) .justifyContent(FlexAlign.Center) .borderRadius(FloatConstants.RADIUS_CARD) .backgroundColor(ColorConstants.CONTROL_BG_ALPHA) .onClick(() => { if (item.router) { // 跳转到新页面 const router = item.router if (router.includes("/")) { this.pageInfo.pushPathByName(router.substring(0, router.indexOf("/")), router.substring(router.indexOf("/") + 1)) } else { this.pageInfo.pushPathByName(router, null) } } }) } }, (item: NavigationModel, index: number) => index + JSON.stringify(item)) } .justifyContent(FlexAlign.SpaceBetween) .padding({ left: this.compPadding, right: this.compPadding }) .width(GirdConstants.FULL_PERCENT) }}
复制代码
四、源码下载
