CAD 工程视图如何显示切线

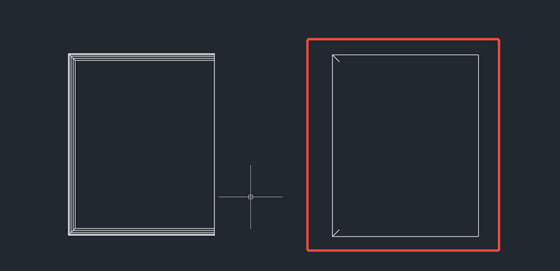

在CAD工程制图中，准确表达零件的几何形状和结构细节至关重要，而切线作为曲面过渡或相切连接的关键特征，其正确显示直接影响图纸的可读性和加工精度。许多设计师在创建带圆角时的模型默认生成的工程视图切线不显示，该如何设置？本文将帮助您掌握相关设置技巧，确保图纸既符合规范又清晰易懂。

方法一：创建工程视图时同时设置边可见性

1. 点击菜单【修改-实体编辑-基础视图】（【VIEWBASE】命令），选择模型进入【布局-工程视图创建】界面。

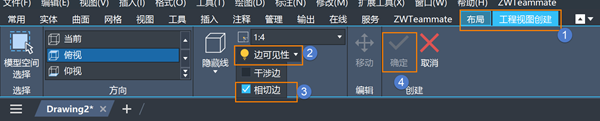

2. 选择【边可见性】箭头下拉，勾选【相切边】，再指定基础视图的位置，点击【确定】即可。

 方法二：已经创建的工程视图修改边可见性设置

1.

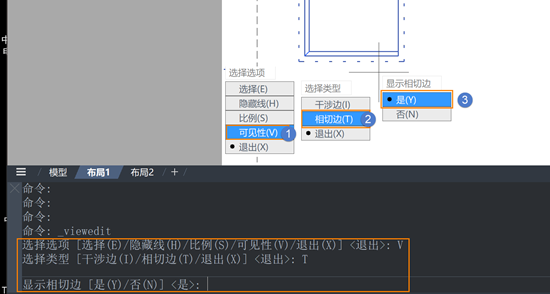

   选中已经创建的工程视图，【鼠标左键双击】调出选择选项命令，点击【可见性】，再点击【相切边】，选择【显示相切边】，再按【enter】键确认即可。

   双击视图调出的命令在命令行有显示，也可以根据命令行提示输入对应的字母选择命令。

以上就是本篇的全部内容了，希望能对小伙伴们有帮助！感谢大家的阅读和支持！
