CST 帮助文档：SIMULIA 网格处理软件 ---PowerDELTA

熟悉 CST 的用户都知道，CST 处理复杂三维结构模型已经是很强大了，尤其是时域六面体网格。但是，仍然有太过复杂 CAD 三维结构处理不了的情况，主要是三维模型质量低，并且六面体网格不适用的时侯。

对于这种罕见并棘手的情况，这期介绍另一款软件，可以用来配合 CST 做 CAD 的前处理，这就是 PowerDELTA。PowerDELTA 本身是配合流体 CFD 仿真使用的，因为流体对于 CAD 模型的质量要求比电磁高很多。比如电磁仿真并不是很在乎很小的缝隙或不闭合的边边角角这些 CAD 问题，但是放在流体仿真中就不行了，因为都是气体或液体能不能通过的基本物理问题。

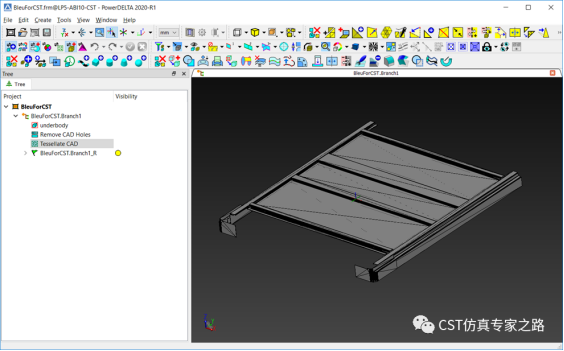

下面就是 PowerDELTA 的界面，上面的按钮都是用来处理 CAD 和 MESH 的，左边是操作历史树，记录操作流程：

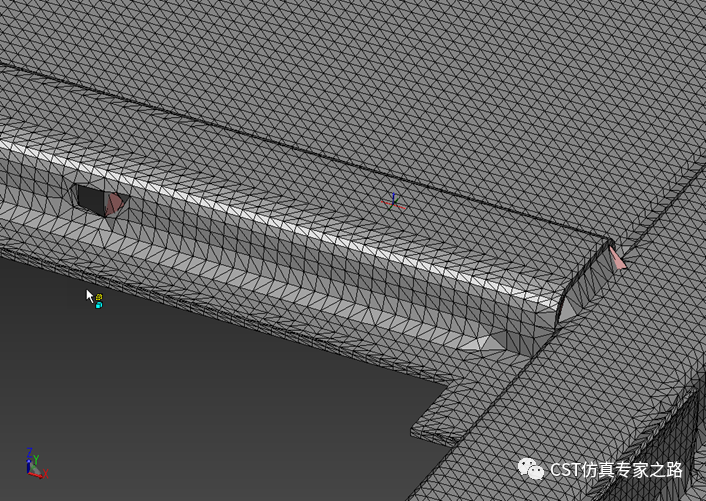

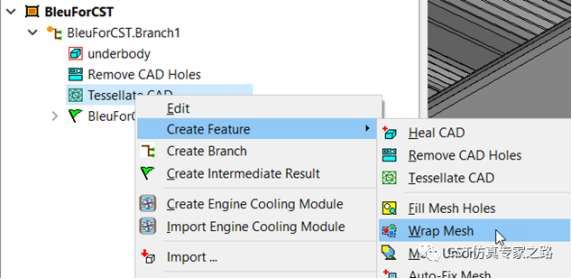

举个例子，PowerDELTA 有个 Wrap Mesh 功能，相当于把 CAD 外面包一层网格，这样 CAD 内部任何问题都忽略了。

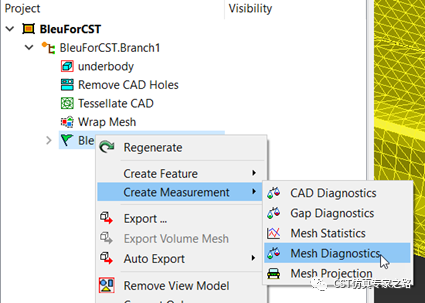

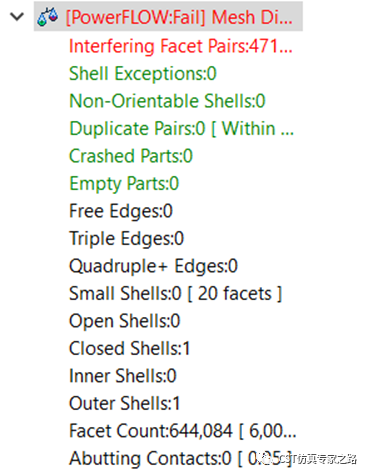

PowerDELTA 也有 CAD 和 MESH 诊断功能，生成问题详细报告：

其他众多网格功能就不详细介绍了，比如自动修复、自动简化、手动调整网格点线面、自动粘连、三维分区、网格合并等等。

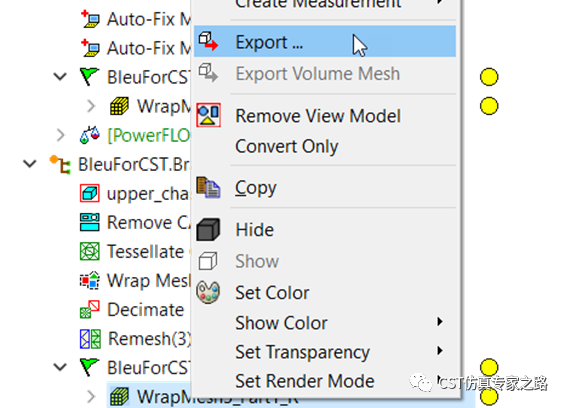

最后，我们可以以 nastran 网格或 CAD stp 格式导出：

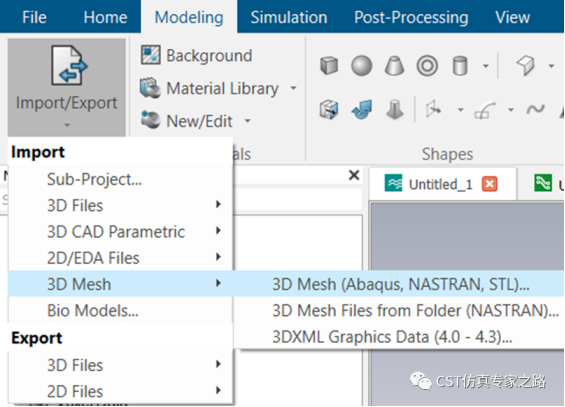

再导入到 CST 里面，无论什么格式，模型质量都已经提升，所以 CST 重新剖分网格就不会有问题：

总之，PowerDELTA 是一款功能齐全的曲面网格创建工具，可为使用 PowerFLOW 执行的数字仿真准备真实几何图形。在设计过程的早期阶段利用此软件，可以开发新的网格或检测及修补现有 CAD 渲染中的间隙，从而无需使用手动第三方工具。PowerDELTA 提供了业界最高质量的仿真网格，周转时间比竞争对手快 20-75%。PowerDELTA 致力于将仿真结果与设计方向相结合，以帮助领先制造商简化工作流程并改进产品开发。
