食堂就餐卡系统设计

0 设计要求

• 系统中每个消费者都有一张卡，在管理中心注册缴费，卡内记着消费者的身份、余额。

• 使用时将卡插入收款机则显示卡上金额，服务员按收款机上数字键，收款机自动计算并显示消费额及余额。

• 管理中心的管理员监视每一笔消费，可打印出消费情况的相关统计数据。

• 请设计系统用例图，组件图，组件时序图，部署图。

1 功能概述

系统主要功能包括就餐卡注册缴费、就餐消费、余额查询、消费情况统计，使⽤者包括消费者、服务员、管理员。

2 系统用例图

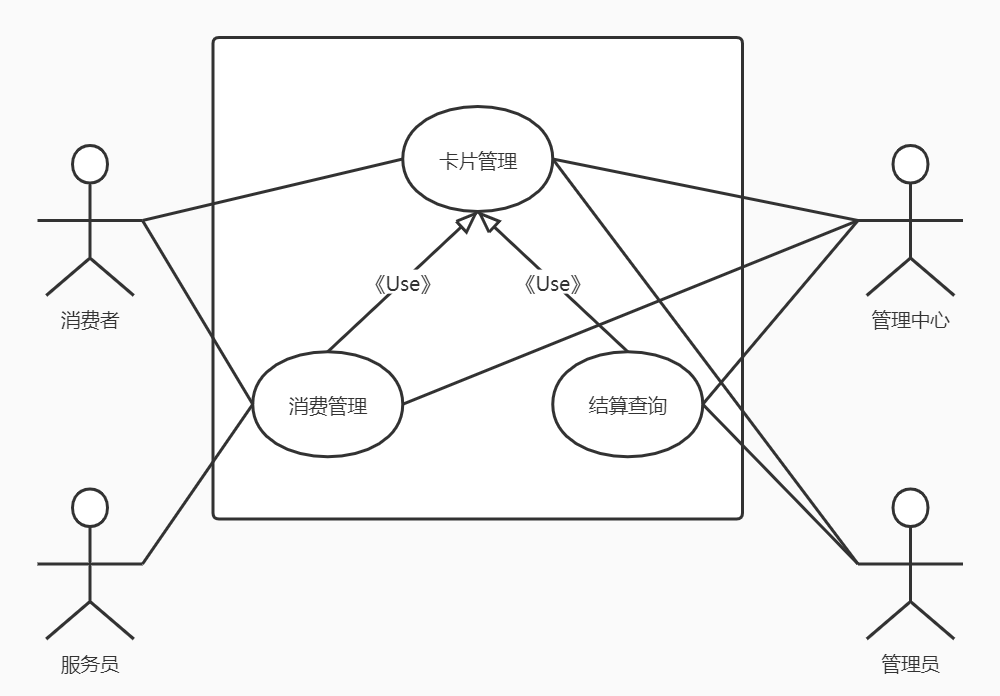

图1-饭卡系统用例图

3 系统部署图

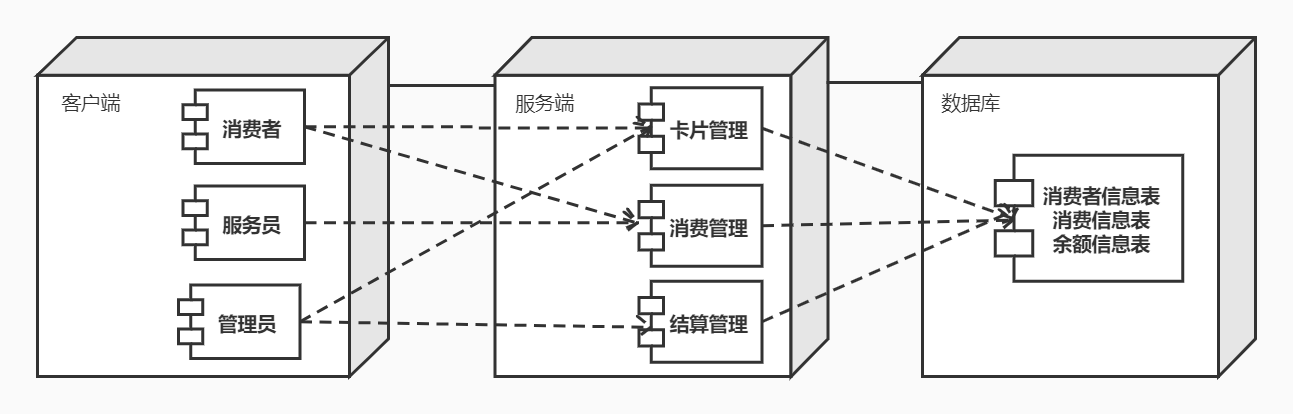

图2-饭卡系统部署图

4 系统组件图

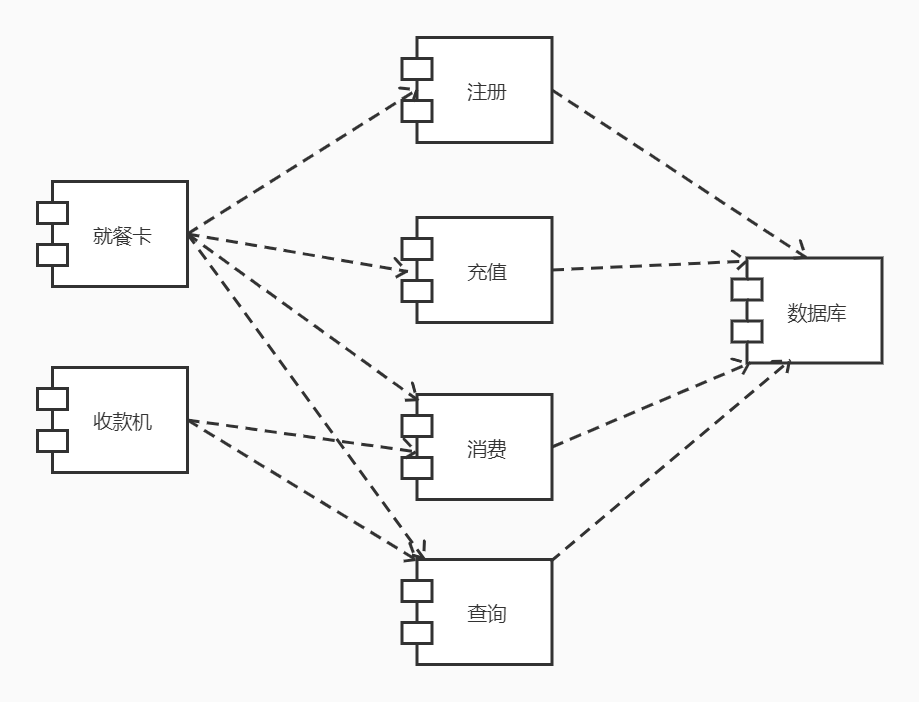

图3-饭卡系统组件图

5 系统组件时序图

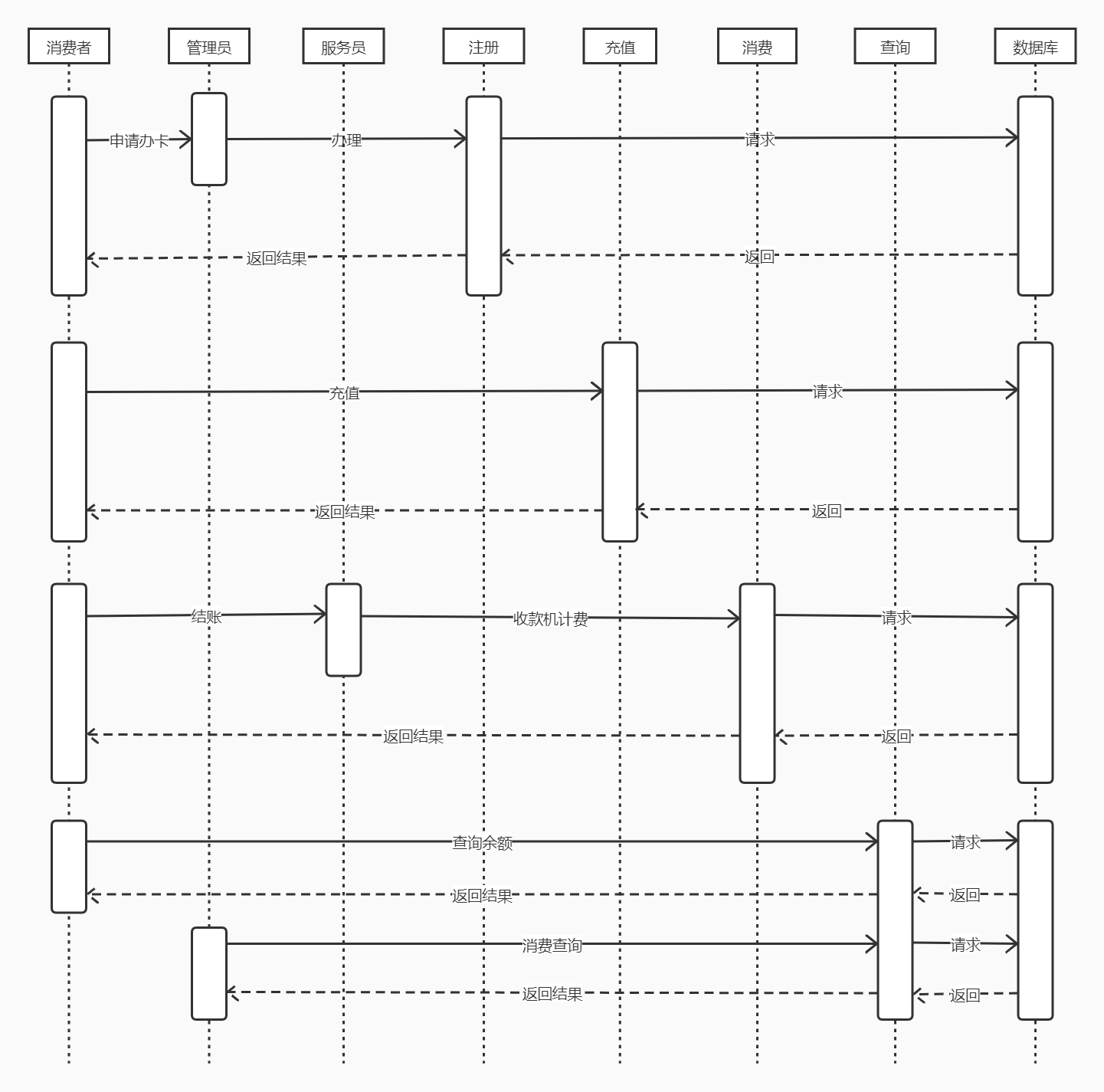

图4-饭卡系统组件时序图
