一、BPU trace 理论基础

在学习 BPU trace 前，希望大家对 UCP trace 已经有简单的了解，详情可见工具链用户手册《统一计算平台（UCP）-UCP 性能分析工具-UCP Trace 使用说明》章节。

1.1 BPU Trace 配置文件模板

在 system 模式下抓取 BPU trace，需在 perfetto 配置文件中加入 BPU trace 的数据源，ucp_bpu_trace.cfg 中已默认添加了 BPU trace 数据源，具体配置项如下所示：

# BPU tracedata_sources: {    config {        name: "linux.sys_stats"        sys_stats_config {            bputrace_period_ms: 500            # bpuinfo_period_ms: 500        }    }}

bputrace_period_ms 用于设置读取 BPU trace 的周期，可根据实际使用场景调整该参数，当 BPU 负载较大时，可以适当缩短读取周期，避免发生因读写速度不匹配导致的 trace 数据被覆盖的问题。

当前 BPU Trace 功能暂不支持运行时动态开启，若需在应用运行期间实时捕获 BPU Trace 数据，需在应用启动前通过命令手动开启该功能，具体操作指令为：echo 1 > /sys/devices/system/bpu/bpu0/trace

补充：配置时出现 Invalid argument，可能的原因：bpu trace 只支持在 power_enable 为 0 时设置，需要在 tracebox perfetto 终端（先继续阅读） 先把这个节点修改为 0。可参考如下方式修改

root@hobot:/map/xxx/inner# echo 1 > /sys/devices/system/bpu/bpu0/trace-bash: echo: write error: Invalid argumentroot@hobot:/map/xxx/inner# cat /sys/devices/system/bpu/bpu0/power_enable1root@hobot:/map/xxx/inner# echo 0 > /sys/devices/system/bpu/bpu0/power_enableroot@hobot:/map/xxx/inner# cat /sys/devices/system/bpu/bpu0/power_enable0root@hobot:/map/xxx/inner# echo 1 > /sys/devices/system/bpu/bpu0/traceroot@hobot:/map/xxx/inner#

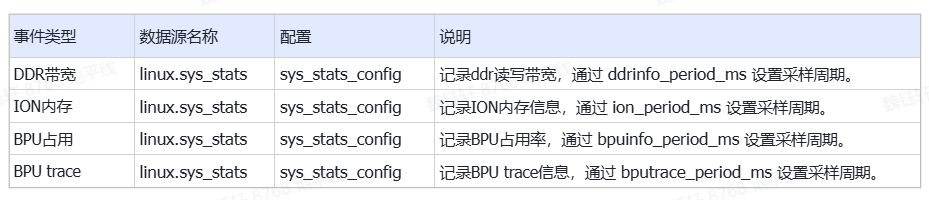

1.2 常用数据源介绍

二、BPU trace 使用基础示例

2.1 基础示例运行

• 终端 A

# 启动 trace 服务。# 只需要启动一次，如果已经启动，则不需要再次启动。tracebox traced --background
# 运行数据捕获服务。# 只需要启动一次，如果已经启动，则不需要再次启动。tracebox traced_probes --background --reset-ftrace
# -c：指定perfetto 配置文件。# -o：指定输出trace数据文件路径。tracebox perfetto --txt -c ucp_bpu_trace.cfg -o ucp.pftrace

• 终端 B

export HB_UCP_PERFETTO_CONFIG_PATH=ucp_system.jsonexport HB_UCP_ENABLE_PERFETTO=true

新建 run.sh，内容如下

hrt_model_exec perf --model_file xxx.hbm --frame_count 50 --thread_num 1 &hrt_model_exec perf --model_file ***.hbm --frame_count 10 --thread_num 1

运行 run.sh

为了能够抓取完整的数据，需要确保 hrt_model_exec 执行结束前，perfetto 进程未退出，即终端 B 任务先结束。

2.2 BPU Trace 文件解读

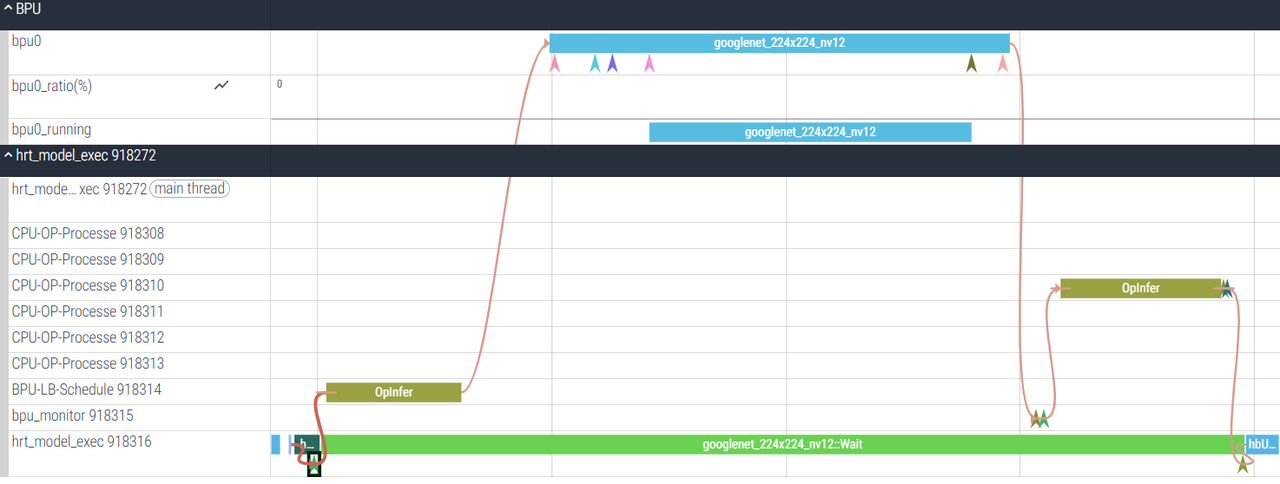

使用官方的 Perfetto UI 打开 ucp_traceprocessor 处理后的 ucp_new.pftrace，展示从 UCP 模型推理任务的创建，提交，调度执行，直至任务完成执行并最终释放的完整流程。

bpu_trace 和 ucp_trace 进行了关联。

三、进阶内容

3.1 偶发推理问题如何 trace

问题描述：长稳测试时，偶发某问题，复现概率很低，希望在出现该问题前后，能抓到现场的 trace info，应该如何进行？

处理建议：

1. 对于不知何时触发问题的长稳测试场景，需要开启环境变量 HB_UCP_ENABLE_PERFETTO，执行 perfetto 命令，将 duration_ms 设置为 0 进行持续抓取 trace。

2. 通过设置 ucp_system.cfg 中 buffers 的 fill_policy: RING_BUFFER，实现新数据对旧数据的 buffer 覆盖。

3. ucp_system.cfg 配置信息如下所示，注意，buffer 的大小，需要根据用户实际场景先验证下，根据实际情况调整。

# Sampling duration: 单位是ms，0表示持续抓取duration_ms: 0
write_into_file: true    # 按照设定的周期，将buffer写入到文件# Writes the userspace buffer into the file every 2.5 seconds.file_write_period_ms: 2500    # 控制buffer写文件，不是覆盖，相当于控制落盘，这个参数一般不需要特别指定
# buffer 0buffers {  size_kb: 65536    # 如果出现数据丢失，则设置更大一些  fill_policy: RING_BUFFER}
# buffer 1buffers {  size_kb: 131072    # 如果出现数据丢失，则设置更大一些  fill_policy: RING_BUFFER}
# UCP data sourcedata_sources: {    config {        name: "track_event"        target_buffer: 0        track_event_config {           enabled_categories: "dnn"        }    }}

3.2 BPU_LB_Schedule 线程简介

问：ucp 中 bpu_lb_schedule 线程的作用是什么？线程数是多少？

答：BPU_LB_Schedule 只有 1 个线程，负责 bpu 任务调度。

BPU-LB_schedule 只有一个，如果有多个核，会根据核的数量启动 BPU-Worker 线程，单核就不启动。

问：bpu 调度线程优先级能否提高，优先保证模型 infer 完成？

答：可以提高，BPU-LB_schedule 是负责下发 bpu 任务的线程，需要占用 CPU 资源。

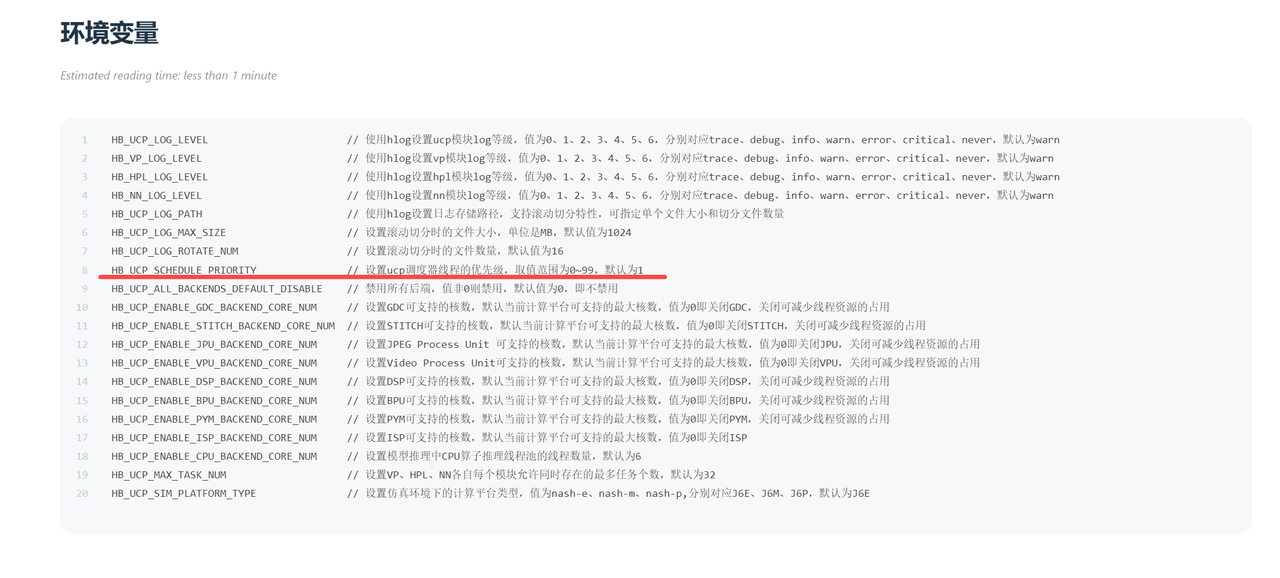

通过 HB_UCP_SCHEDULE_PRIORITY 环境变量控制。默认为 1，数值越大，优先级越高。BPU 的调度线程是 FIFO。

3.3 CPU-OP-Processe 线程简介

问：ucp 中 CPU-OP-Processe 线程的作用是什么？线程数是多少？

答：CPU-OP-Processe 线程负责 cpu 算子计算。

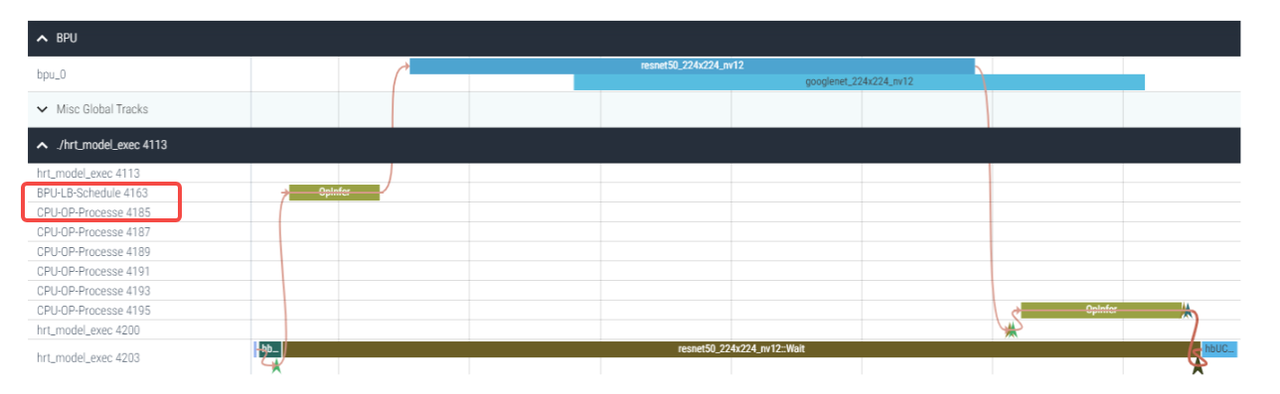

征程 6E 上 CPU-OP-Processe 线程默认有 6 个，CPU-OP-Processe 是根据 CPU 核的数量来启动线程，可以通过 HB_UCP_ENABLE_CPU_BACKEND_CORE_NUM 环境变量来设置数量。

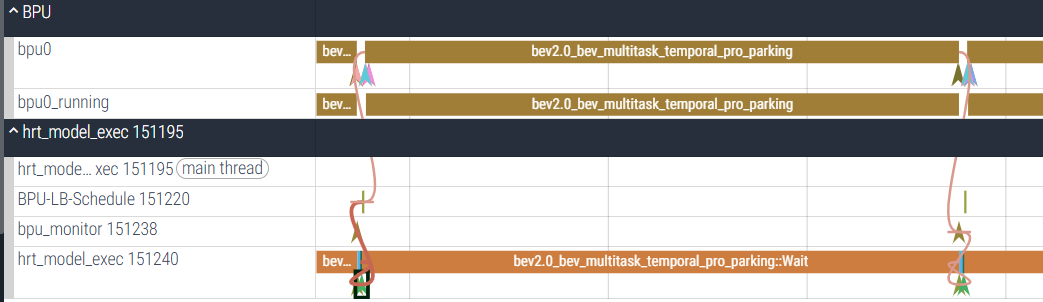

在 hbm 模型中没有 CPU 算子时，trace 示意图如下：

里面是没有 CPU-OP-Processe 线程的。

问：异构模型中（bpu+cpu），cpu 算子如何分发？通过 bpu_lb_schedule 还是唤醒 cpu_op_procese 线程？

答：有 task_schedule，bpu 任务结束后，通过 task_schedule 进行 cpu 算子分发。没有 CPU 调度线程，CPU-OP-Process 就是用于运行 cpu 算子，优先级是写死的 0，也就是非 FIFO。
