CST 软件如何查看和提取电路模型的 SPICE (txt 转换 cir)

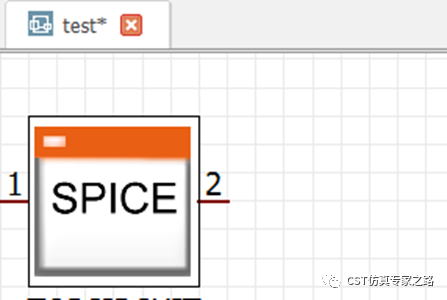

情况 1. 电路中的 spice 模型

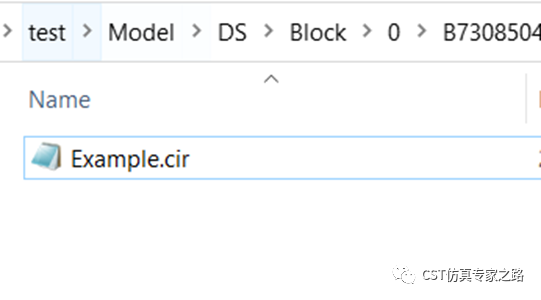

这种情况比较简单，直接前去项目文档中，找到 Model->DS->Block 就能够找到这个 SPICE 文件了。

情况 2：电路中的元件模型

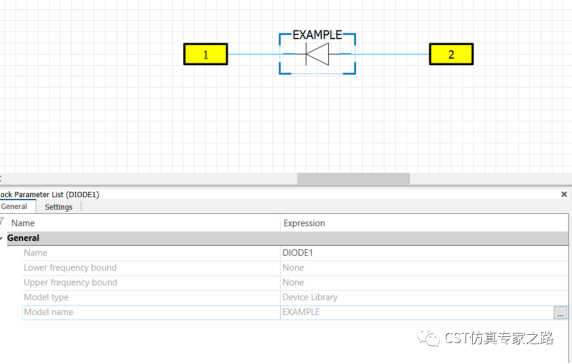

以二极管为例，

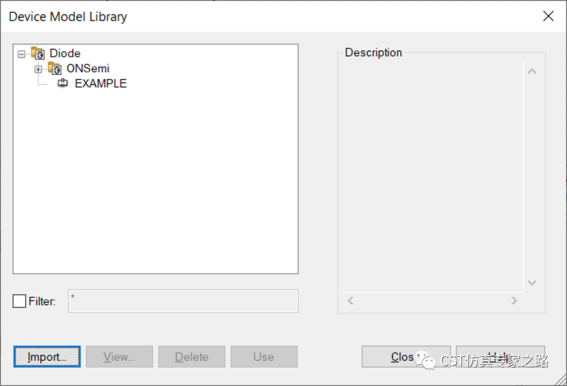

这种情况对于作者当然没问题，作者应该有这个 SPICE 文件，比如 txt 格式；我们可以通过下方的 Model name 按键可以进入 Device Model Library，只要没有从这个 CST 软件的 library 中删除该模型，其他用户就可以重复调用该模型, 这里可以点击 View 查看内容：

如果是分享的 CST 软件文件，那么问题就来了，这种情况工程文件中没有 Model->DS->Block 路径，如何打开这种 SPICE 的内容呢？

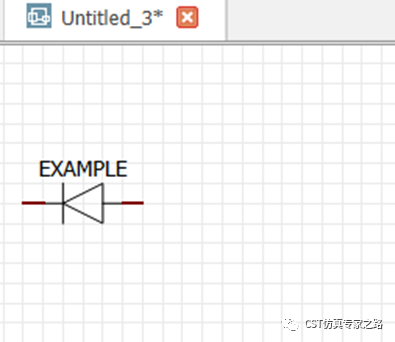

首先这种情况我们当然没有原作者的 SPICE 或 library，我们至少可以直接复制使用：

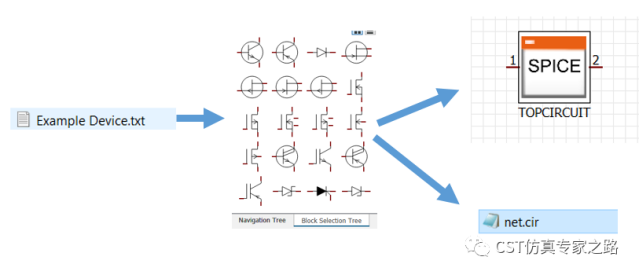

但是如果一定要打开 SPICE 查看内容的话，我们可以用 LTSPICE Export 导出查看。加端口和电路任务，然后选择 LTSPICE Export，运行任务：

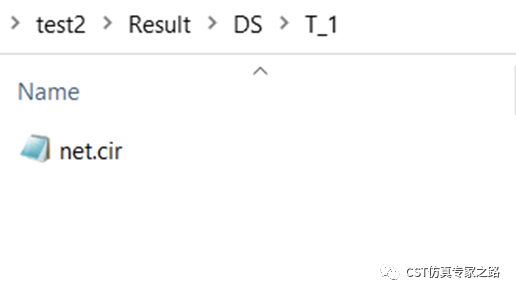

文件路径变成 Result->DS：

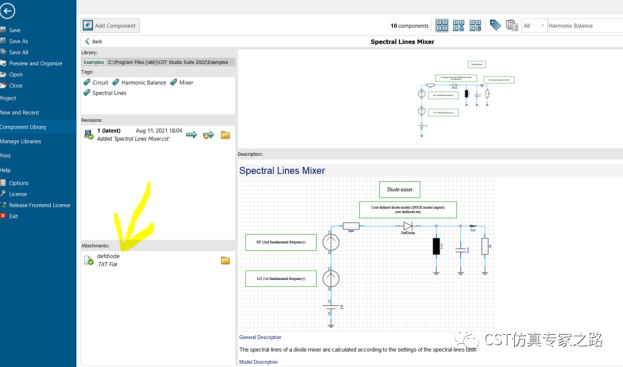

情况 3：CST 软件自带的案例库

相关的元件 SPICE 文件是附件：

小结：

1. 元件的 SPICE 模型和普通的 SPICE 模型待遇略有不同。

2. CST 软件电路有导出 SPICE 数据的功能，适用于未加密的 SPICE。
