基于 Hologres 构建智能驾驶图像高性能分析系统

2025-11-18
浙江
本文字数：8521 字
阅读完需：约 28 分钟

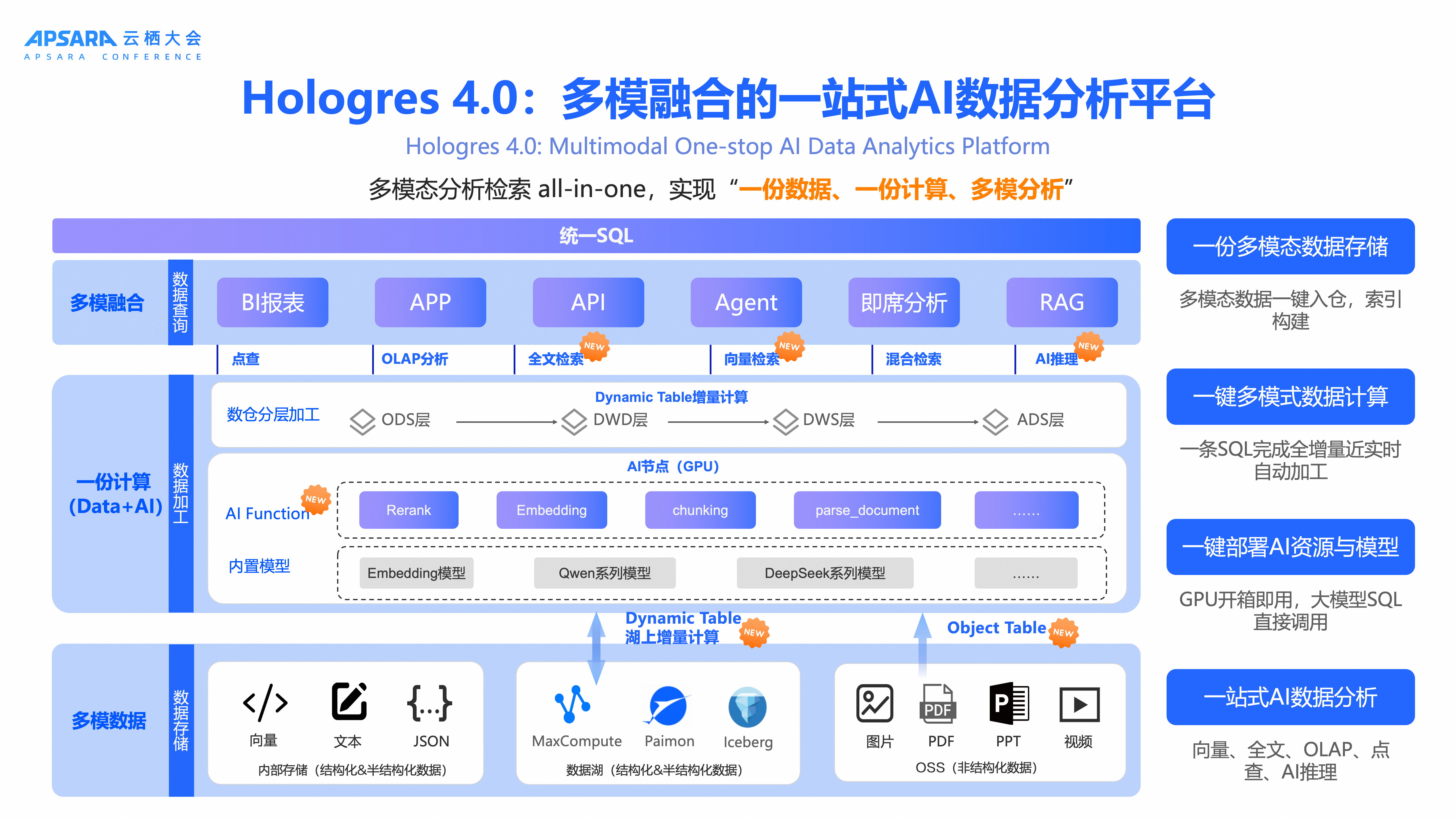

随着人工智能技术的深入发展，企业对数据的利用已不再局限于传统的结构化数据分析。越来越多的行业开始依赖多模态数据进行智能决策，涵盖商品推荐、驾驶行为分析、金融风控、教育个性化等多个场景。这些场景普遍具备一个共同特征：数据形态多样、分析需求复杂、检索方式多元。Hologres 4.0 的整体架构围绕“多模态分析检索 all-in-one”设计，实现“一份数据、一份计算、多模分析”的一站式目标，一条 SQL 即可完成从数据接入、AI 加工到多模查询的全流程。

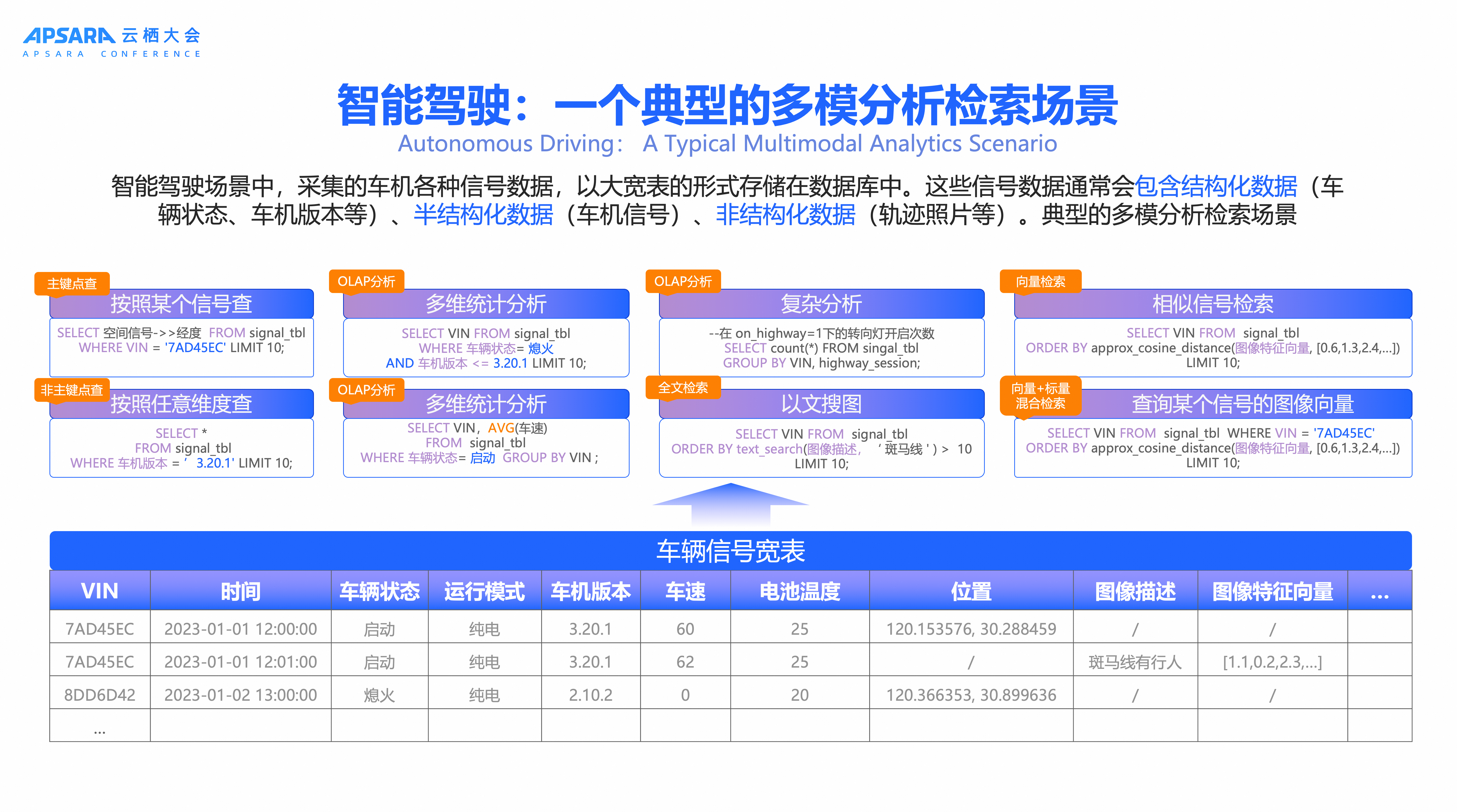

智能驾驶场景中，可以看到采集的车机各种信号数据，以大宽表的形式存储在数据库中。这些信号数据通常会包含结构化数据（车辆状态、车机版本等）、半结构化数据（车机信号）、非结构化数据（轨迹照片等）。在业务应用的时候，要进行点查、OLAP 分析、全文检索、向量检索、混合检索等多种场景。

传统架构往往依赖多个独立引擎协同工作，导致系统复杂、成本高昂、数据不一致等问题频发。AI 时代的应用需要在一个统一平台上完成 OLAP 分析、点查服务、全文检索、向量搜索以及 AI 推理等多种能力的融合使用。本文以自动驾驶图像数据集为例，介绍 Hologres 如何在传统的结构化分析的基础上，完成文搜图、图搜图等多模态分析场景。

基于 Hologres 构建自动驾驶图像高性能分析系统

在自动驾驶系统中，车辆图片分析是环境感知模块的核心场景之一，主要用于实时解析车辆内外部摄像头捕捉的视觉信息，以实现对周围环境的精准理解与决策。本文以 BDD 自动驾驶数据集为例模拟自动驾驶场景，模拟真实驾驶场景，采集 10 万张包括驾驶区域、地理、环境、天气多样性等数据的图片，通过对图片的分析与检索，进行了行驶轨迹分析、环境感知优化及行人车辆识别精度提升等全栈技术验证，提升系统对复杂交通场景的适应能力、安全性和用户体验。

基于 Hologres 构建自动驾驶图像高性能分析系统包含的主要能力如下：

非结构化数据（Object Table）：支持通过表的形式读取 OSS 中非结构化数据（PDF、IMAGE、PPT 等）。
AI Function：在 Hologres 中可以用标准 SQL 的方式调用 Function，自动调用内置大模型，完成 AI 服务建设场景。
数据加工：提供 Embed、Chunk 算子，可以对非结构化数据加工成结构化数据存储，无需使用外部算法就能自动 Embed。
数据检索和分析：提供ai_gen、ai_summarize等算子，使用 SQL 就能对数据进行推理、问题总结以及翻译等能力。
Dynamic Table 介绍：支持增量刷新模式对非结构化数据自动加工，每次只计算增量的数据有效减少重复计算，降低资源利用率。
向量检索：支持标准 SQL 的向量检索，用于非结构化数据的相似度搜索、场景识别等，在同一个查询中可以自由地实现向量和标量的检索。
全文检索：通过倒排索引、分词等机制实现对非结构化数据的高效检索，支持关键词匹配、短语检索等丰富的检索方式，实现更加灵活的检索。

方案优势

通过如上核心能力，在 Hologres 中对图片检索的核心优势如下：

完整的 AI 数据处理流程：涵盖从数据 Embed、Chunk、增量加工和检索/分析的全流程，与使用大数据系统一样轻松构建 AI 应用。
标准 SQL 加工图片数据：无需使用专用开发语言，纯 SQL 就能完成图片数据提取、加工。
一个平台支持跨模态检索：支持以文搜图、以图搜图，语义理解突破关键词局限，在 Hologres 就能实现跨模态检索。
检索更精准、灵活和智能：可以轻松构建“关键词+语义+多模态”的混合检索链路，覆盖从精准搜索到意图理解的全场景需求。还能结合 AI Function 实现对用户意图的深度理解，语义关联和上下文推理，实现更智能的检索能力。
数据不出库，安全性更高：不需要将数据导出到外部系统，与 Hologres 的多种安全能力无缝集成，并高效保护数据安全。

方案流程

本次方案的流程如下：

数据集准备。

将图片数据上传至 OSS 存储。

图片加工。

使用 Object Table 读取图片的元数据信息，然后创建增量刷新的 Dynamic Table 对数据进行 Embed，并为 Dynamic Table 构建向量索引，以便后续检索能够充分利用索引的功能。

使用ai_embed算子将自然语言的问题进行 Embedding，然后使用向量检索输出 Top N 的结果。

准备工作

数据准备

本文使用 ModelScope 公开的 BDD100K 自动驾驶图像数据集中val.zip文件，模拟多个车辆真是行驶数据。

环境准备
购买 Hologres V4.0 及以上版本实例并创建数据库。
购买 AI 资源。

本文以large-96core-512GB-384GB、1 个节点为例。

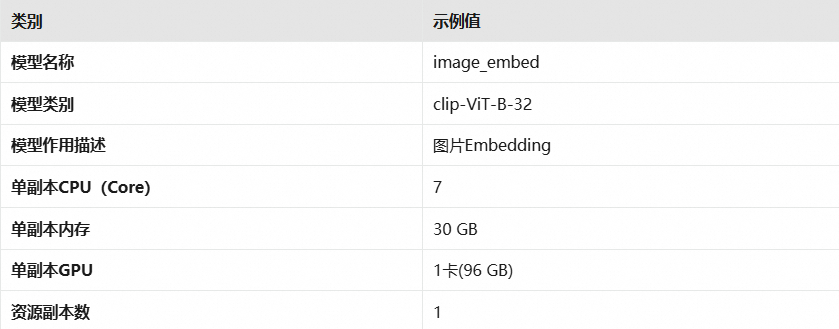

模型部署。本次方案使用的模型以及分配的资源为：

说明：上述模型的资源均为默认分配的资源。

操作步骤

下载图片数据并导入至 OSS。

下载 BDD100K 自动驾驶图像数据集中的val.zip文件。
登录 OSS 管理控制台，创建 Bucket 并将已下载的val.zip文件上传至该 Bucket 路径下。上传操作详情，请参见简单上传。

说明：文件夹名称请使用小写。

账号授权。

a. 登录 RAM 控制台，创建阿里云 RAM 角色并授予 OSS 的相关权限。

推荐授予 AliyunOSSReadOnlyAccess 权限。

b. 为上述阿里云 RAM 角色添加登录和 Hologres 的访问权限。

阿里云账号（主账号）

修改 RAM 角色的信任策略。重点需更新如下参数：

Action：更新为sts:AssumeRole。
Service：更新为hologres.aliyuncs.com。

{  "Statement": [    {      "Action": "sts:AssumeRole",      "Effect": "Allow",      "Principal": {        "RAM": [          "acs:ram::1866xxxx:root"        ],        "Service": [          "hologres.aliyuncs.com"        ]      }    }  ],  "Version": "1"}

复制代码

RAM 用户（子账号）

a. 为 RAM 用户授权。

在权限管理 > 权限策略页面，单击创建权限策略，并选择脚本编辑模式创建权限策略。具体操作，请参见创建自定义权限策略

Hologres 可通过该策略判断当前 RAM 用户是否具备创建对应 RAM 角色的权限。权限策略内容如下。

{  "Version": "1",  "Statement": [    {      "Effect": "Allow",      "Action": "hologram:GrantAssumeRole",      "Resource": "<arn账号>"    }  ]}

复制代码

在身份管理 > 用户页面，单击目标 RAM 用户操作列中的添加权限，为 RAM 用户（子账号）授予上述步骤已创建的权限策略。具体操作，请参见为 RAM 用户授权。

b. 为已创建的 RAM 角色授权。

修改 RAM 角色的信任策略。重点需更新如下参数：

Action：更新为sts:AssumeRole。
Service：更新为hologres.aliyuncs.com。

{  "Statement": [    {      "Action": "sts:AssumeRole",      "Effect": "Allow",      "Principal": {        "RAM": [          "acs:ram::1866xxxx:root"        ],        "Service": [          "hologres.aliyuncs.com"        ]      }    }  ],  "Version": "1"}

复制代码

对图片进行 Embedding。

创建 Object Table 和 Dynamic Table 读取图片元数据，并对图片加工 Embedding。因为流程较长，Hologres 直接将过程封装成附录：存储过程。该存储过程包括的能力如下：

创建一张 Object Table，用于读取图片的元数据。
创建一张增量刷新的 Dynamic Table 结果表，用于存储加工后的数据，并设置向量索引。该 Dynamic Table 未设置自动刷新，需要手动刷新。
Dynamic Table 的刷新过程中会使用ai_embed对图片进行 Embedding。

该存储过程的使用如下：

--存储过程，创建Object Table和Dynamic Table，使用dt对图片进行EmbeddingCALL create_image_table_from_oss(    oss_path => 'oss://xxxx/bdd100k/val/images',    oss_endpoint => 'oss-cn-hangzhou-internal.aliyuncs.com',    oss_role_arn => 'acs:ram::1xxxx:role/xxxx',    image_table => 'public.dt_image_bdd100k',    embedding_model =>'image_embed');

复制代码

刷新结果表。

通过上述步骤创建的 Object Table 和 Dynamic Table 都需要手动刷新，才能完成数据加工。该步骤已被封装为附录：存储过程，该存储过程包括的能力如下：

刷新一次 Object Table 获取图片元数据。
刷新一次 Dynamic Table，进行图片的 Embedding 加工。

该存储过程的使用如下：

--刷新Dynamic Table，将图片EmbeddingCALL refresh_image_table(    image_table => 'public.dt_image_bdd100k');

复制代码

图片检索。

图片数据处理过后可以使用向量检索和 AI Function 进行检索。

以文搜图：

如果使用clip-ViT-B-32模型进行以文搜图，问题请使用英文。如果是中文问题，请换成 LLM 模型。以文搜图的示例 SQL 如下：

--以文搜图SELECT    object_uri,    approx_cosine_distance (embedding_vector, ai_embed ('image_embed', 'a red car in the rain')) AS scoreFROM    public.dt_image_bdd100kORDER BY    score DESCLIMIT 1;
                            object_uri                         |  score   ---------------------------------------------------------------+------- oss://****/bd****k/val/images/b836b14a-fb13****.jpg｜ 0.322337151(5 rows)

复制代码

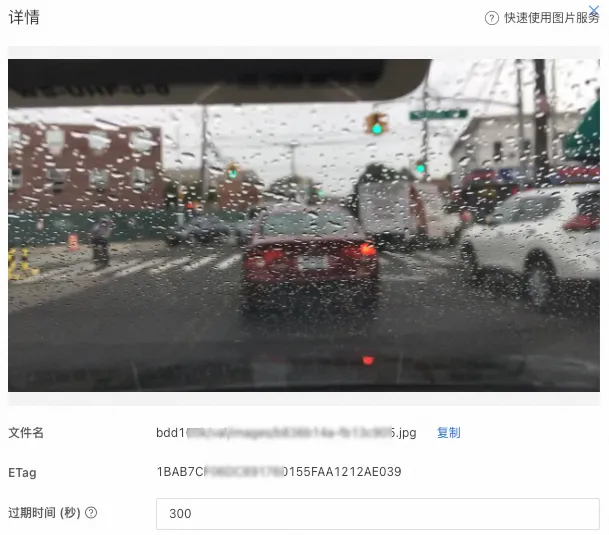

在 OSS 中找到第一个结果的图片如下：

以图搜图：

以图搜图的示例 SQL 如下：

--以图搜图SELECT    object_uri,    approx_cosine_distance (embedding_vector, ai_embed ('image_embed', to_file ('oss://xxxx/val/images/b9b53753-91a5d5f8.jpg', 'oss-cn-hangzhou-internal.aliyuncs.com', 'acs:ram::18xxx:role/xxx'))) AS scoreFROM    public.dt_image_bdd100kWHERE    object_uri <> 'oss://hm-**-hangzhou/bd****k/val/images/b9b53753-91a5****.jpg' --排除自身ORDER BY    score DESCLIMIT 1;
                          object_uri                           |  score   ---------------------------------------------------------------+------ oss://****/bd****k/val/images/c0e9b7c4-cd8b****.jpg | 0.918008327

复制代码

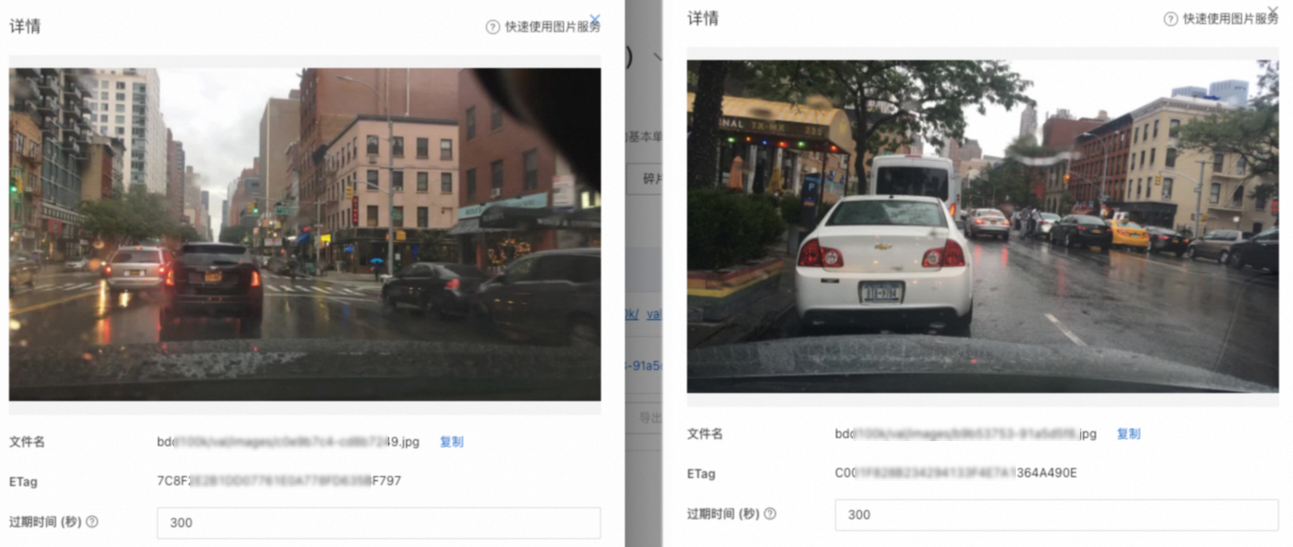

在 OSS 中找到召回的图片，并做对比，结果如下：

附录：存储过程

创建 Object Table 和 Dynamic Table

-- Query查询结果默认限制200行，如需更多数据请修改limit，最多展示10000行或20M。CREATE OR REPLACE PROCEDURE create_image_table_from_oss(    oss_path TEXT,    oss_endpoint TEXT,    oss_role_arn TEXT,    image_table TEXT,    embedding_model TEXT DEFAULT NULL,    overwrite BOOLEAN DEFAULT FALSE)AS $$DECLARE    image_schema_name TEXT;    image_table_name TEXT;    obj_table_name TEXT;    full_image_table_ident TEXT;    full_obj_ident TEXT;    embed_expr TEXT;    create_sql TEXT;    embedding_dims INT;BEGIN    -- 1. 拆 schema name + table name    IF position('.' in image_table) > 0 THEN        image_schema_name := split_part(image_table, '.', 1);        image_table_name  := split_part(image_table, '.', 2);    ELSE        image_schema_name := 'public';        image_table_name  := image_table;    END IF;
    obj_table_name := image_table_name || '_obj_table';
    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);        -- 2. 如果需要覆盖，先删表和索引    IF overwrite THEN        DECLARE            dyn_table_exists BOOLEAN;            rec RECORD;        BEGIN            -- 检查 dynamic table 是否存在            SELECT EXISTS (                SELECT 1                FROM pg_class c                JOIN pg_namespace n ON n.oid = c.relnamespace                WHERE c.relname = image_table_name                AND n.nspname = image_schema_name            )            INTO dyn_table_exists;
            IF dyn_table_exists THEN                -- 2.1 关闭动态表自动刷新                -- RAISE NOTICE 'Disabling auto refresh for %', full_image_table_ident;                -- EXECUTE format('ALTER TABLE IF EXISTS %s SET (auto_refresh_enable=false)', full_image_table_ident);
                -- 2.2 查找 RUNNING 刷新任务并取消                FOR rec IN                    EXECUTE format(                        $f$                        SELECT query_job_id                            FROM hologres.hg_dynamic_table_refresh_log(%L)                            WHERE status = 'RUNNING';                        $f$,                        image_table                    )                LOOP                    RAISE NOTICE 'Found running refresh job: %', rec.query_job_id;                    IF hologres.hg_internal_cancel_query_job(rec.query_job_id::bigint) THEN                        RAISE NOTICE 'Cancel job % succeeded.', rec.query_job_id;                    ELSE                        RAISE WARNING 'Cancel job % failed.', rec.query_job_id;                    END IF;                END LOOP;
                -- 2.3 删除 Dynamic Table                EXECUTE format('DROP TABLE IF EXISTS %s;', full_image_table_ident);            ELSE                RAISE NOTICE 'Dynamic table % does not exist, skip cancel job and drop.', full_image_table_ident;            END IF;
            -- 2.4 无论如何，Object Table 都要删除            EXECUTE format('DROP OBJECT TABLE IF EXISTS %s;', full_obj_ident);        END;    END IF;
    -- 3. 创建 Object Table    RAISE NOTICE 'Create object table: %', obj_table_name;    EXECUTE format(        $f$        CREATE OBJECT TABLE %s        WITH (            path = %L,            oss_endpoint = %L,            role_arn = %L        );        $f$,        full_obj_ident,        oss_path,        oss_endpoint,        oss_role_arn    );
    COMMIT;
    -- 4. 刷新 Object Table    RAISE NOTICE 'Refresh object table: %', obj_table_name;    EXECUTE format('REFRESH OBJECT TABLE %s;', full_obj_ident);
    COMMIT;
    -- 5. embedding 模型选择    IF embedding_model IS NULL OR length(trim(embedding_model)) = 0 THEN        embed_expr := 'ai_embed(file)';
        EXECUTE 'SELECT array_length(ai_embed(''dummy''), 1)'        INTO embedding_dims;    ELSE        embed_expr := format('ai_embed(%L, file)', embedding_model);
        EXECUTE format(            'SELECT array_length(ai_embed(%L, ''dummy''), 1)',            embedding_model        )        INTO embedding_dims;    END IF;
    RAISE NOTICE 'embedding dimension is: %', embedding_dims;
    -- 6. 创建 RAG 输出动态表    RAISE NOTICE 'create dynamic table: %', image_table_name;    EXECUTE format(        $f$        CREATE DYNAMIC TABLE %s(            CHECK(array_ndims(embedding_vector) = 1 AND array_length(embedding_vector, 1) = %s)        )        WITH (            vectors = '{                "embedding_vector": {                    "algorithm": "HGraph",                    "distance_method": "Cosine",                    "builder_params": {                    "base_quantization_type": "sq8_uniform",                    "max_degree": 64,                    "ef_construction": 400,                    "precise_quantization_type": "fp32",                    "use_reorder": true                    }                }            }',            auto_refresh_mode = 'incremental',            freshness = '5 minutes',            auto_refresh_enable = 'false'        ) AS        SELECT            object_uri,            etag,            %s AS embedding_vector        FROM %s;        $f$,        full_image_table_ident,        embedding_dims,        embed_expr,        obj_table_name    );
    COMMIT;
    RAISE NOTICE '';    RAISE NOTICE 'Create image table success: %', image_table;    RAISE NOTICE '    Vector index is: %.embedding_vector', image_table;END;$$ LANGUAGE plpgsql;

复制代码

Object Table 和 Dynamic Table

CREATE OR REPLACE PROCEDURE refresh_image_table(    image_table TEXT)AS $$DECLARE    image_schema_name TEXT;    image_table_name   TEXT;    obj_table_name TEXT;    full_image_table_ident TEXT;    full_obj_ident    TEXT;BEGIN    -- 1. 解析 schema 和表名    IF position('.' in image_table) > 0 THEN        image_schema_name := split_part(image_table, '.', 1);        image_table_name  := split_part(image_table, '.', 2);    ELSE        image_schema_name := 'public';        image_table_name  := image_table;    END IF;
    obj_table_name := image_table_name || '_obj_table';
    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);
    -- 2. 刷新 Object Table    RAISE NOTICE 'Refreshing Object Table: %', obj_table_name;    EXECUTE format('REFRESH OBJECT TABLE %s;', full_obj_ident);
    -- 3. 刷新 Dynamic Table    RAISE NOTICE 'Refreshing Dynamic Table: %', image_table_name;    EXECUTE format('REFRESH TABLE %s;', full_image_table_ident);
    RAISE NOTICE 'Refresh image table complete: %', image_table;END;$$ LANGUAGE plpgsql;

复制代码

删除存储过程

CREATE OR REPLACE PROCEDURE drop_image_table(    image_table TEXT)AS $$DECLARE    image_schema_name TEXT;    image_table_name   TEXT;    obj_table_name TEXT;    full_image_table_ident TEXT;    full_obj_ident    TEXT;    rec RECORD;BEGIN    -- 1. 解析 schema 和表名    IF position('.' in image_table) > 0 THEN        image_schema_name := split_part(image_table, '.', 1);        image_table_name   := split_part(image_table, '.', 2);    ELSE        image_schema_name := 'public';        image_table_name   := image_table;    END IF;
    obj_table_name := image_table_name || '_obj_table';
    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);
    -- 2. 删除表    -- 2.1 关闭动态表自动刷新    -- RAISE NOTICE 'Disabling auto refresh for %', full_image_table_ident;    -- EXECUTE format('ALTER TABLE IF EXISTS %s SET (auto_refresh_enable=false)', full_image_table_ident);
    -- 2.2 查找 RUNNING 刷新任务并取消    FOR rec IN        EXECUTE format(            $f$            SELECT query_job_id                FROM hologres.hg_dynamic_table_refresh_log(%L)                WHERE status = 'RUNNING';            $f$,            image_table        )    LOOP        RAISE NOTICE 'Found running refresh job: %', rec.query_job_id;        IF hologres.hg_internal_cancel_query_job(rec.query_job_id::bigint) THEN            RAISE NOTICE 'Cancel job % succeeded.', rec.query_job_id;        ELSE            RAISE WARNING 'Cancel job % failed.', rec.query_job_id;        END IF;    END LOOP;
    -- 2.3 删除 Dynamic Table    RAISE NOTICE 'Dropping Dynamic Table: %', image_table_name;    EXECUTE format('DROP TABLE IF EXISTS %s;', full_image_table_ident);
    -- 2.4 删除 Object Table    RAISE NOTICE 'Dropping Object Table: %', obj_table_name;    EXECUTE format('DROP OBJECT TABLE IF EXISTS %s;', full_obj_ident);
    RAISE NOTICE 'Drop image table complete: %', image_table;END;$$ LANGUAGE plpgsql;

复制代码

如果想体验更多操作流程，欢迎到阿里云官网领取 Hologres 免费试用，开通 Hologres4.0，并按照操作文档实践。

https://help.aliyun.com/zh/hologres/user-guide/visual-data-analysis-for-autonomous-driving
