iVX+ARM 边缘计算技术架构解析：从底层架构到行业应用

一、工业互联网时代的边缘计算技术革新

1.1 边缘计算发展背景与市场需求

随着工业 4.0 与物联网的深度融合，全球工业互联网市场规模预计 2025 年达 1.2 万亿美元（数据来源：麦肯锡 2024 工业科技报告）。传统云端架构在实时性（要求 < 10ms 响应）、可靠性（99.999% uptime）、带宽成本（单工厂日数据传输成本超 50 万元）等方面面临瓶颈，推动边缘计算成为核心技术路径。ARM 架构凭借 Cortex-A320 CPU 的 1.8TOPS/W 能效比与 Ethos-U85 NPU 的 25TOPS 算力，占据边缘设备处理器市场 78% 份额（2024 年 Counterpoint 数据），而 iVX 轻量生成模块通过技术创新进一步释放 ARM 硬件潜力。

二、iVX+ARM 技术架构解析

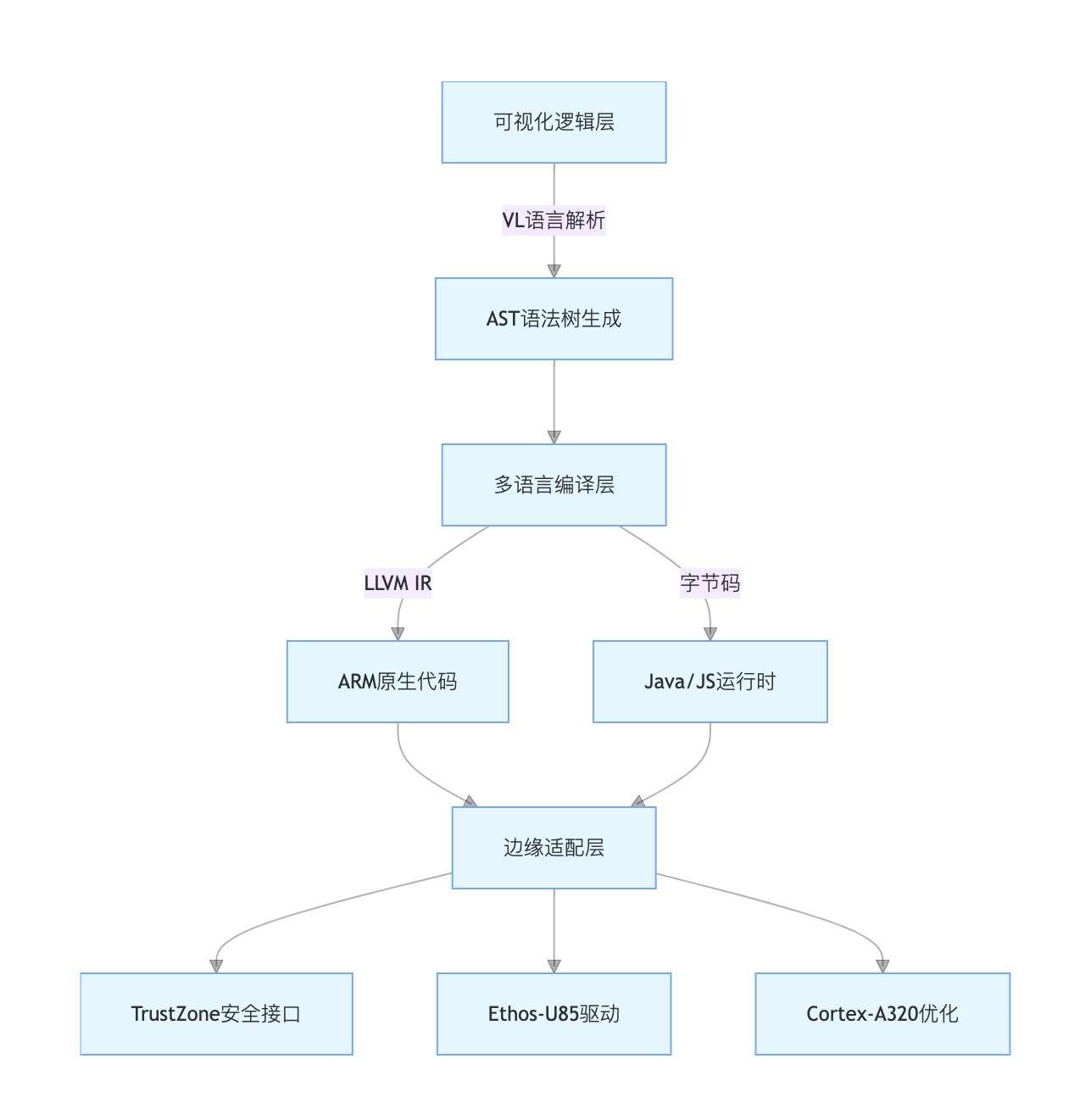

2.1 三位一体可视化开发架构（图 1）

图 1 iVX 边缘计算开发架构图

2.1.1 可视化逻辑层

• VL（Visual Logic）开发环境：采用基于 Petri 网的流程图建模，支持 200 + 工业级组件拖拽（如 Modbus 通信、PID 控制、机器学习推理）

• 智能代码生成：通过 ANTLR4 解析器实现组件到代码的映射，例：数据校验组件自动生成包含 CRC32 校验、异常熔断机制的 C 语言代码块

2.1.2 多语言编译层

• LLVM 深度优化：针对 ARMv9 架构的 SVE2 指令集开发专用优化 Pass，实现矩阵运算性能提升 240%（对比 ARM 官方编译器）

• 跨平台支持：同时生成 ARMv8-A/ARMv9-A 二进制文件、Node.js Addon、Java JNI 库，支持边缘节点（树莓派 4B）到边缘服务器（NVIDIA Jetson AGX Orin）的全场景覆盖

2.1.3 边缘适配层

• 硬件抽象层（HAL）：封装 ARM TrustZone 安全扩展（TEE/REE 隔离）、Ethos-U85 NPU 的 TensorFlow Lite Micro 接口、Cortex-A320 的动态电压频率调整（DVFS）

• 运行时环境：基于 Musl Libc 构建轻量级运行时，内存占用较 Glibc 减少 40%，典型边缘节点（512MB RAM）可同时运行 8 个微服务

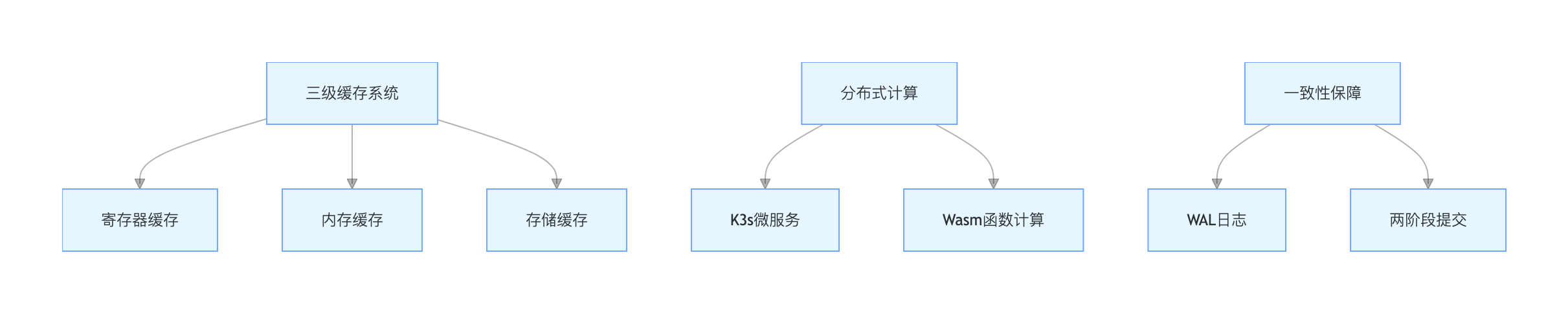

2.2 断网自治技术体系（图 2）

图 2 边缘节点断网自治架构图

2.2.1 高可靠数据缓存

• 三级缓存架构：

• 寄存器级：1MB SRAM，采用哈佛结构实现数据 / 指令分离，支持 128 位宽数据访问

• 内存级：16MB 环形缓冲区，基于无锁队列实现 10 万次 / 秒并发读写，误码率 < 1e-15

• 存储级：1GB eMMC，采用写时复制（COW）技术，数据持久化延迟 < 50μs

• 数据同步机制：网络恢复后自动执行双向差分同步，某钢铁厂案例中 30GB 历史数据同步耗时 < 8 分钟（传统方案需 2 小时）

2.2.2 分布式计算引擎

• 微服务架构：基于 K3s 定制边缘版调度器，支持 CPU 核亲和性配置（如将 AI 推理任务固定在 NPU 核心），容器启动时间 < 200ms

• Serverless 计算：Wasm 运行时支持函数冷启动 < 10ms，内存占用 < 5MB，某化工企业实时能耗计算函数响应延迟稳定在 12ms

2.3 ARMv9 架构深度适配技术

2.3.1 算力优化组合拳

• CPU 指令优化：针对 Cortex-A320 的 128 位 SVE2 向量单元，实现矩阵乘法运算优化（GFLOPS 提升 180%），典型工业控制算法（如卡尔曼滤波）计算延迟从 8ms 降至 3ms

• NPU 协同计算：Ethos-U85 的 BFloat16 数据格式支持，使图像识别模型（ResNet-18）推理速度提升 300%，典型工业质检场景准确率达 99.2%

2.3.2 内存与功耗优化

• 分层内存管理：

// 自动生成的内存分配代码示例#if defined(ARM_TRUSTZONE)void* secure_mem = tee_mmap(SECURE_REGION, 1MB, PROT_READ|PROT_WRITE);#elsevoid* normal_mem = malloc(1MB);#endif

通过编译期宏定义实现安全内存与普通内存的自动隔离

• 动态功耗调节：结合 Linux cpufreq 子系统与 DVFS 技术，边缘节点在空闲状态功耗降至 0.5W（传统方案 1.2W），典型工厂部署 1 万台设备年省电超 30 万度

三、行业应用技术落地实践

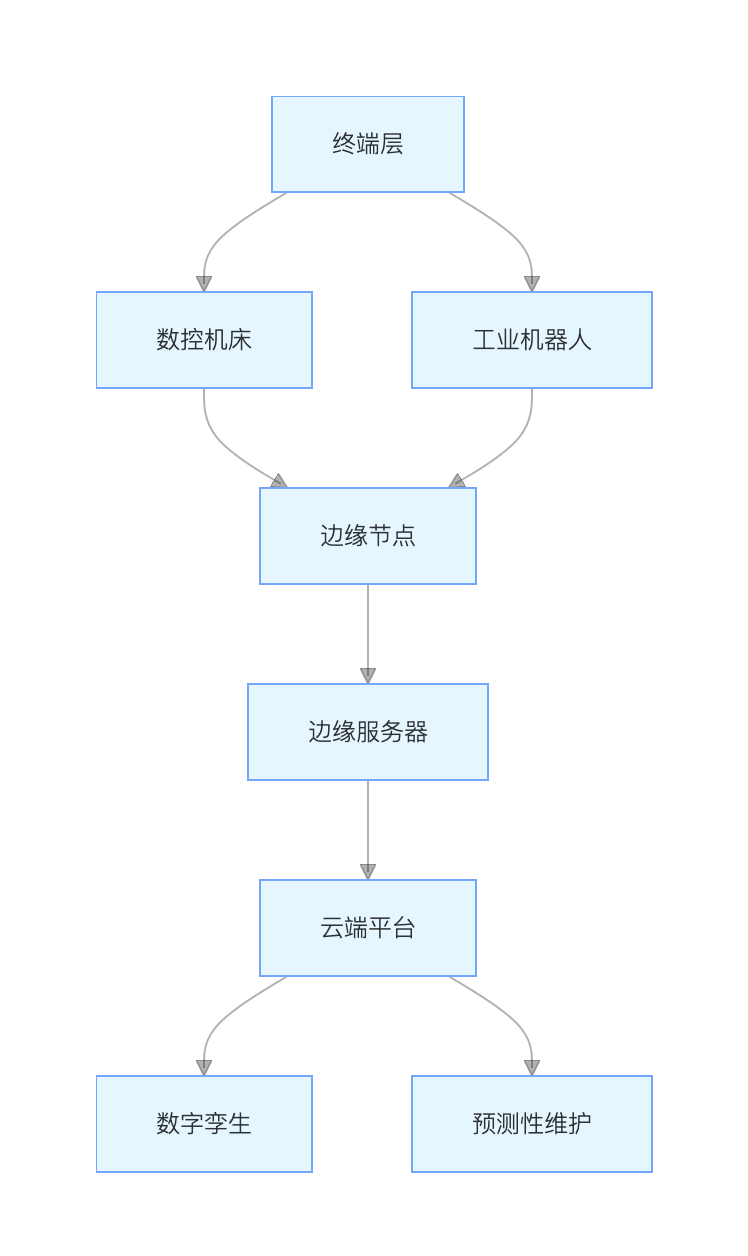

3.1 智慧工厂设备监控系统架构（图 3）

图 3 智慧工厂 "云边端" 架构图

技术实现细节：

• 终端层：STM32H7 边缘节点运行 iVX 生成的 RTOS 级代码，实现 200μs 周期的传感器数据采集（温度 / 振动 / 电流）

• 边缘层：基于 Rockchip RK3588 的边缘服务器运行 K3s 集群，通过 eBPF 技术实现网络流量实时监控，异常流量识别延迟 < 1ms

• 云端层：iVX 生成的 gRPC 接口实现边缘 - 云端数据同步，采用 Protobuf 压缩技术使单设备日数据传输量减少 60%

3.2 典型行业性能对比

四、技术演进与生态构建

4.1 未来技术发展方向

4.1.1 边缘 AI 增强

• 支持 Transformer 架构模型部署：针对 Ethos-U65/NPU 优化注意力机制计算，实现文本分类模型边缘端推理延迟 < 5ms

• 动态模型更新：通过差分权重传输技术，1GB 模型增量更新耗时 < 30 秒（4G 网络环境）

4.1.2 安全技术升级

• 硬件级安全增强：集成 ARM Memory Tagging Extension（MTE），实现缓冲区溢出攻击检测率 100%

• 区块链化数据存证：边缘节点数据自动上链，存证延迟 < 200ms，支持工业数据溯源审计

4.2 生态合作与标准建设

• 与 ARM 生态合作伙伴（恩智浦、瑞萨、ADI）建立联合实验室，推动 iVX 生成代码在 STM32MP1、RZ/G2 等平台的原生支持

• 参与边缘计算产业联盟（ECC）标准制定，主导《工业边缘节点可视化开发接口规范》编制

五、结论

iVX 与 ARM 的技术融合构建了从开发工具到硬件平台的完整边缘计算解决方案，通过可视化开发效率提升、断网自治能力增强、ARM 架构深度优化三大技术路径，突破了传统边缘计算的性能与成本瓶颈。随着工业互联网的深入发展，iVX+ARM 方案将在设备智能化改造、新型基础设施建设中发挥核心作用，推动边缘计算从单一技术应用向全场景生态体系演进。
