CST 软件如何获取二极管的 IV 曲线
CST 软件仿真出 Diode 的 IV 曲线是个基础的电路问题，下面我们看一下如何在电路里面获得 IV 曲线。

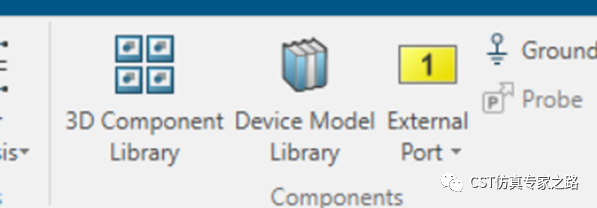

我们用拓展包中的元件库，拿个 diode：

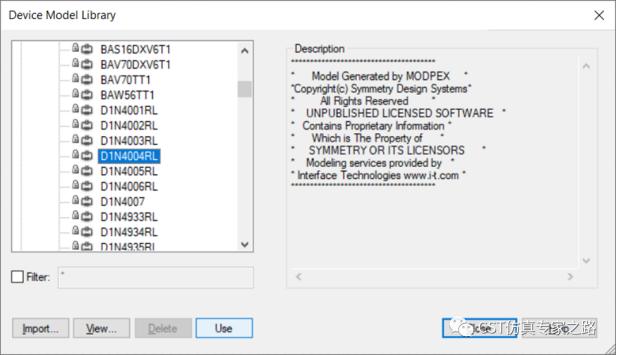

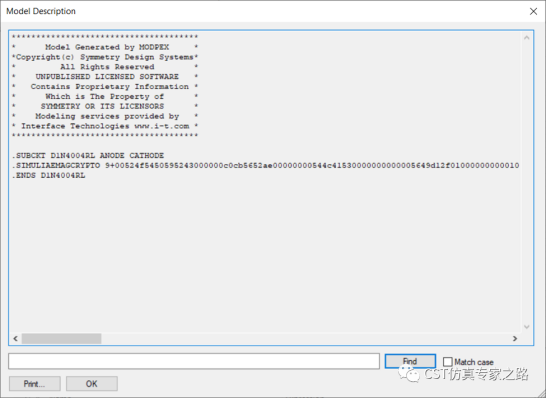

也可以点 View 查看内容，SPICE 是加密的。这种常用的模型其实网上都能找到不加密的 SPICE，或者看 datasheet 和 SPICE 语法自己写。

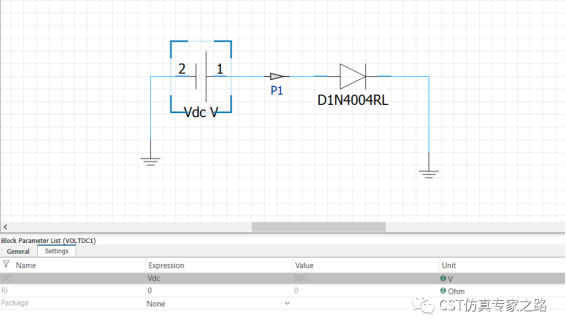

添加 DC 电压和探针，电压参数化：

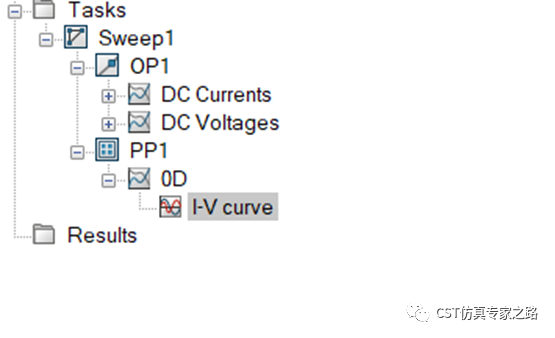

添加扫参任务，先不用设置扫参；添加 OP 直流任务，和一个后处理任务。

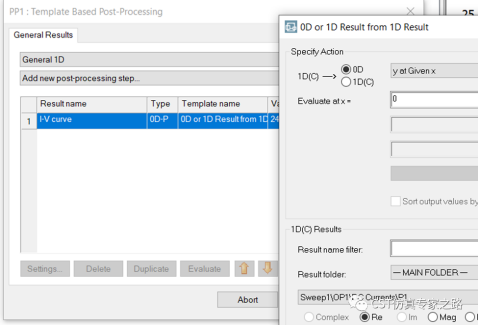

单独运行一次 OP 任务，然后进入 PP1 设置：

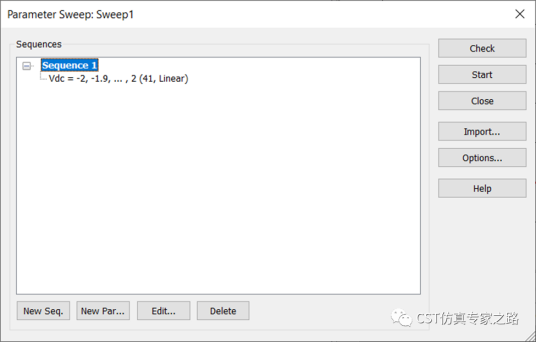

然后进入扫参任务，开始扫参：

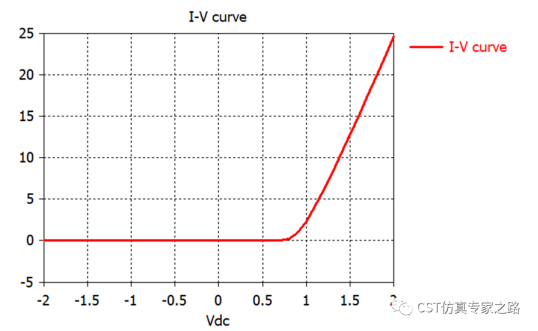

结束获得结果：

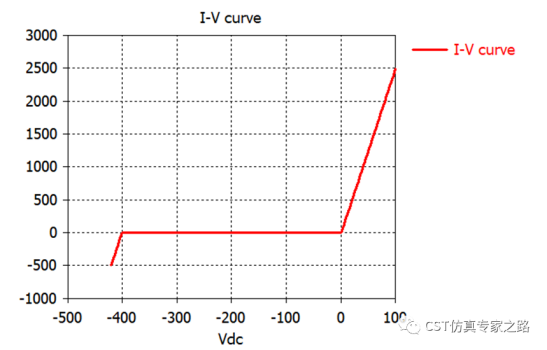

如果想看击穿电压，就要扫参范围包括击穿电压：
小结：
1. OP 运行点任务是计算 DC 直流的任务，加上扫参即可用于 IV 特性的获取。
2. 后处理提取 0D 任务是为了整合成一条曲线。
