HyperMesh 模型导入与几何清理
2.1 CAD 模型导入与修复
HyperMesh 支持多种主流 CAD 格式模型文件，同时针对模型在软件之间导入导出过程中可能出现数据丢失的问题提供了多种修复工具。
CAD 模型导入与修复可进行：
l 修复模型导入过程引入的缺陷。
l 创建分析必需的简化模型。
l 一次性完成模型网格划分。
l 保证模型连续性。
l 获得预期网格类型与网格质量。
本节将学习：
l 删除曲面。
l 填补缺失面。
l 设置几何清理容差。
l 缝合自由边。
l 删除重复面。
2.1.1 几何导入
应用几何导入按钮 导入几何模型，HyperMesh 支持的几何类型涵盖了绝大多数主流 CAD 模型格式，如：
l Unigraphics (NX6、NX7、NX7.5、NX8)
o prt 文件。
o 提供 UG 模型浏览器。
o 要求可用的 UG 本地或网络安装程序。
l CATIA(V4、V5R21、V5-6R2012)
o 支持.model 文件。
o 模型导入时要求 Altair 附加许可证。
l Pro/Engineer(Wildfire 5.0、Creo1)
o 支持.prt 和 asm 文件。
l SolidWorks
o 支持.sldasm 和.sldprt 文件。
此外，HyperMesh 支持中间格式文件模型导入，如：
l IGES (V6、JAMA-IS)
l STEP (AP203、AP214

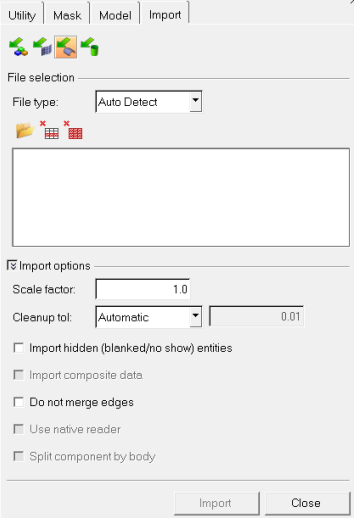

图 2-1 几何模型导入窗口
2.1.2 几何导出
应用几何导入按钮 导出几何模型，HyperMesh 支持以下三种 CAD 模型：
l PARASOLID(V9)
l IGES(V6、JAMA-IS)
l STEP (AP203、AP214)
2.1.3 曲面

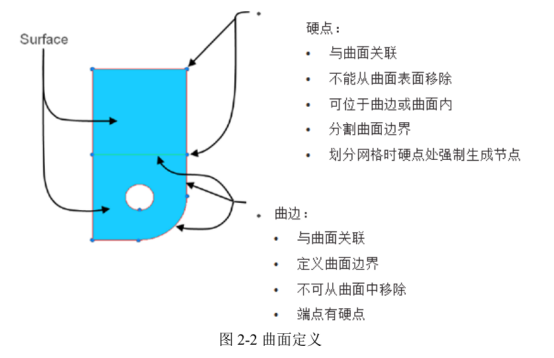

曲面定义：
2.1.4 拓扑
HyperMesh 使用“topology”描述相邻曲面间的连接关系。为了保证结构产生合理的应力、应变以及变形，建模时创建连续的网格模型是很重要的，而曲面连续性是保证网格连续的关键。在导入原始 CAD 模型时，HyperMesh 将从文件中直接读取曲面连续性信息；而在导入中间格式模型时（IGES 或 STEP），HyperMesh 将通过定义一个几何容差以确定两个曲边是否连接。上述工作完成后就可以确定模型中的曲面连续性是否需要修复。
HyperMesh 通过曲边不同显示颜色帮助用户方便检查曲面连续性。
2.1.5 拓扑视图
模型拓扑状态可通过 HyperMesh 视图工具栏进行控制。
• Auto：曲面和曲边将以定义的组件颜色显示。如果激活拓扑编辑功能，曲面将以灰色显示，曲边以拓扑颜色显示。
2-4 视图模式控制
• By Assembly：曲面和边界始终以组件组合的颜色显示。
• By Comp：曲面和边界始终以组件颜色显示。
• By Topo：曲面始终呈现出灰色而边界以拓扑状态颜色显示。
• By 2D Topo：仅显示二维拓扑状态。
• By 3D Topo：仅显示三维拓扑状态。
• Mixed：与 By Topo 视图类似，但除了边界显示拓扑状态外，曲面以组件颜色显示而不是灰色。
• Mappable: 显示实体对象映射状态。

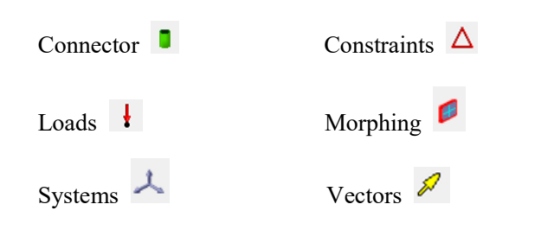

在 HyperMesh 中的视图工具栏点击 ，将打开图标控制标签。
图标控制标签允许用户根据对象的类型显示或隐藏模型的 2D 或 3D 拓扑状态以及控制实体对象的透明度和映射状态的渲染颜色。此标签中的其他功能包括：
图 2-5 图标控制标签
