分布式 datax 架构设计

作者:X
  • 2022 年 4 月 12 日
  • 本文字数:2551 字

    阅读完需:约 8 分钟

1. 背景

DataX 是一个异构数据源离线同步工具,致力于实现包括关系型数据库(MySQL、Oracle 等)、HDFS、Hive、ODPS、HBase、FTP 等各种异构数据源之间稳定高效的数据同步功能。解决异构数据源同步问题,DataX 将复杂的网状的同步链路变成了星型数据链路,DataX 作为中间传输载体负责连接各种数据源。当需要接入一个新的数据源的时候,只需要将此数据源对接到 DataX,便能跟已有的数据源做到无缝数据同步。

分布式 DataX 基于 datax 开发的,支持分片分布式调度,分片容错,节点发现,增大数据交换吞吐,高可用,使用场景是线下一次性大规模数据同步*

*另一平台,云 datax 用于定时增量同步

2. 参考和术语

ETL 英文 Extract-Transform-Load 的缩写,用来描述将数据从来源端经过抽取(extract)、转换(transform)、加载(load)至目的端的过程

类热加载 利用自定义类加载器动态载入类,减少 metaspace 使用,减少进程启动时间,支持新类热载入

3. datax 规划

分两大平台,分布式 datax 和云 datax


分布式 datax 用于一次性大规模数据同步

云 datax paas 平台,用于周期性的增量同步, 小规模数据

4. datax 原理介绍

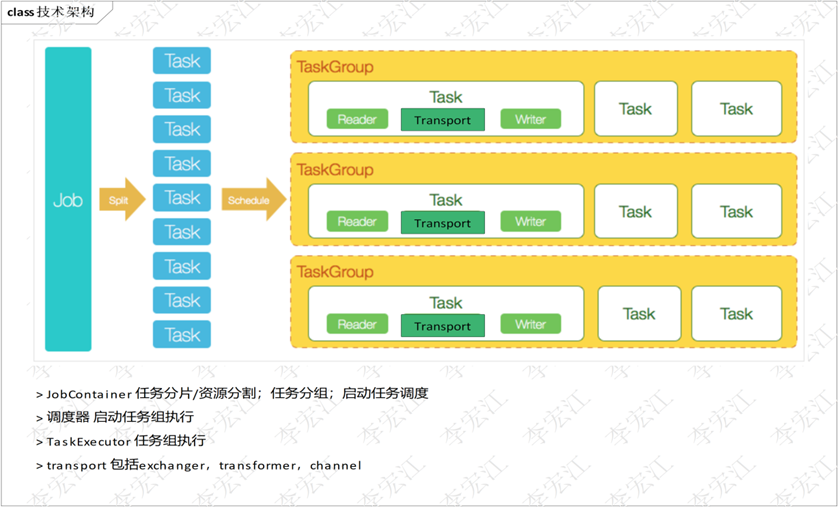

*官方图,Transport 处是 Channel,本人觉得不太准确,应为 Transport

> 作业分解为任务,任务分组,最后调度器调度任务(组)

*作业分片和任务分组没有在高可用中

> 调度器负责分派资源执行任务(组),TaskEecutor 执行任务

> transport 包括数据交换(exchanger),转换(transformer),交换数据字节数/记录(record)数的统计(channel)

5. datax 源码分析

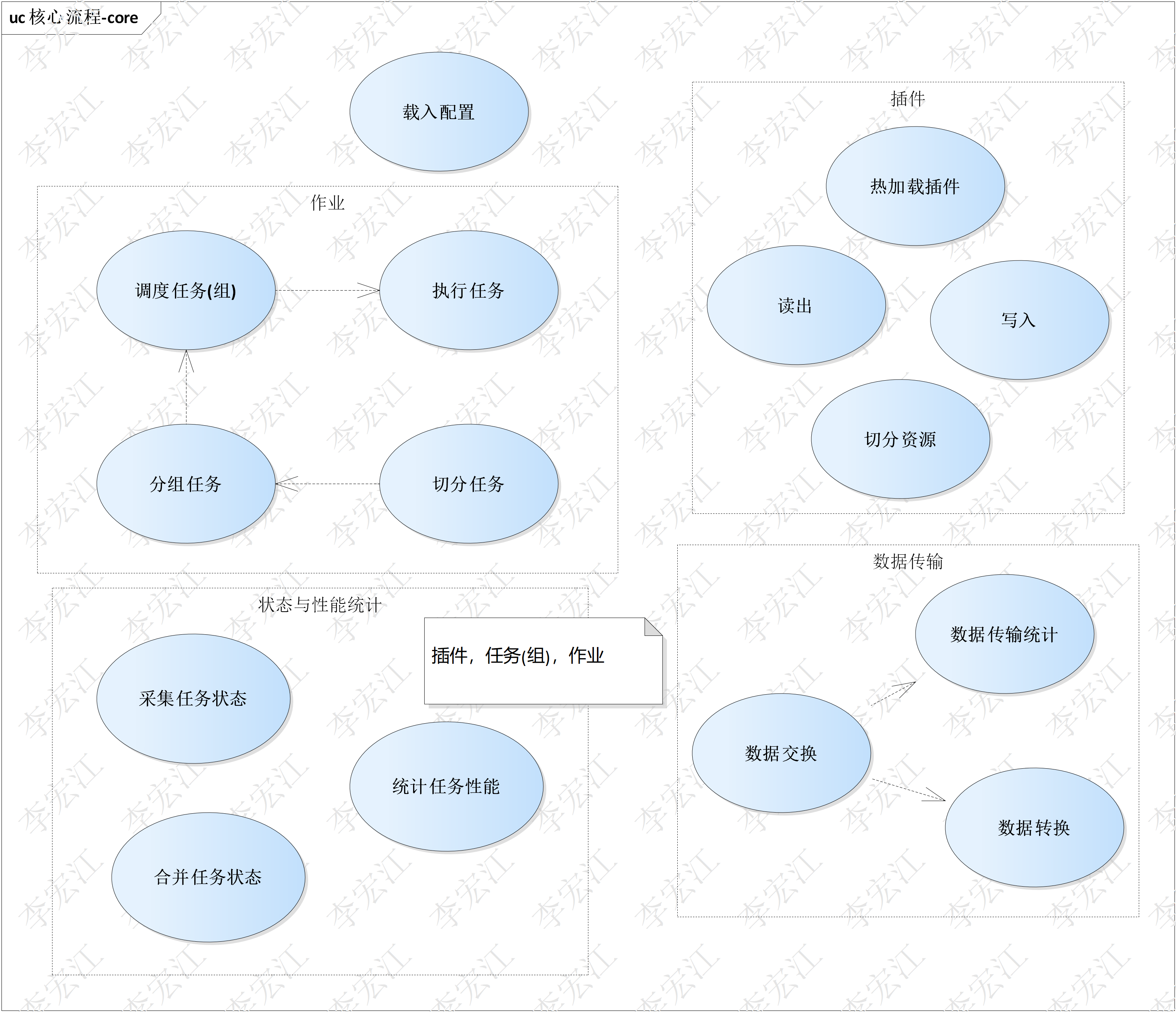

原理源码分析点


5.1 配置组件

DataX 配置组件 Configuration 实质是 json 封装,用 path 获取 json 中的配置属性,与 spring boot 不同,spring boot 配置负责实例构建和初始化对象,DataX 的配置只是配置属性容器,对象获取 Configuration,使用 path 从中取出配置自身属性自行初始化

扩展 Configuration 是 json 封装,扩展新的配置熟悉非常容易,只要规划好可以对象间配置键不重复

另外,Configuration 也用于任务,任务组的定义

5.2 切分任务/任务分组

datax 作业分片执行,并行数据同步,提高吞吐;分片后分组,执行的单位任务组,任务切分由作业容器(JobContainer)发起

Ø 根据设定的限制,包括字节限制,记录数限制调整通道(channel)数量

Ø 资源根据通道数量分片,分片由插件的 Job 实现负责

分片结果是配置类 Configuration 集合

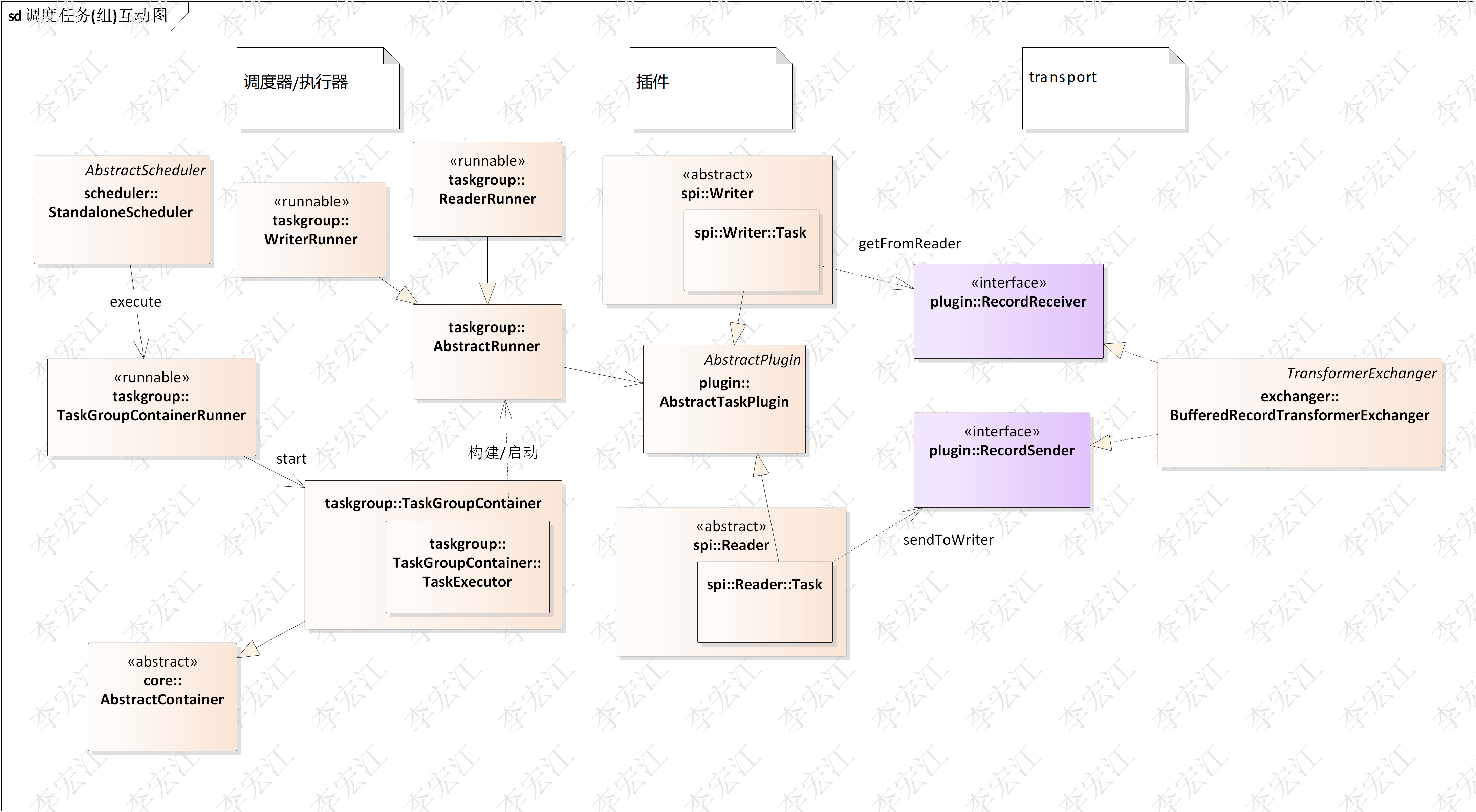

5.3 调度任务(组)/执行任务

任务切分分组完成后,进行调度和执行


调度 分配资源,分派任务,社区版的 datax 只开发单节点调度,StandaloneScheduler,调度比较简单,遍历任务组,ExecutorService 执行

TaskGroupContainerRunner Runnable 实现,用于线程调起执行任务组

TaskGroupContainer 任务执行容错和策略

TaskExecutor 真正的任务执行,初始化转换器,构建 ReaderRunner/WriterRunner 并调起

ReaderRunner/WriterRunner 封装 reader/writer 读入写入,增加性能跟踪

RecordSender/RecordReceiver 数据交换实现,reader/writer 插件对接接口,reader 读取数据,RecordSender 到交换器, Writer 使用 RecordReceiver 接收数据写入目的数据资源

transport 参考 5.4 数据传输

插件 插件参考 5.5 插件框架

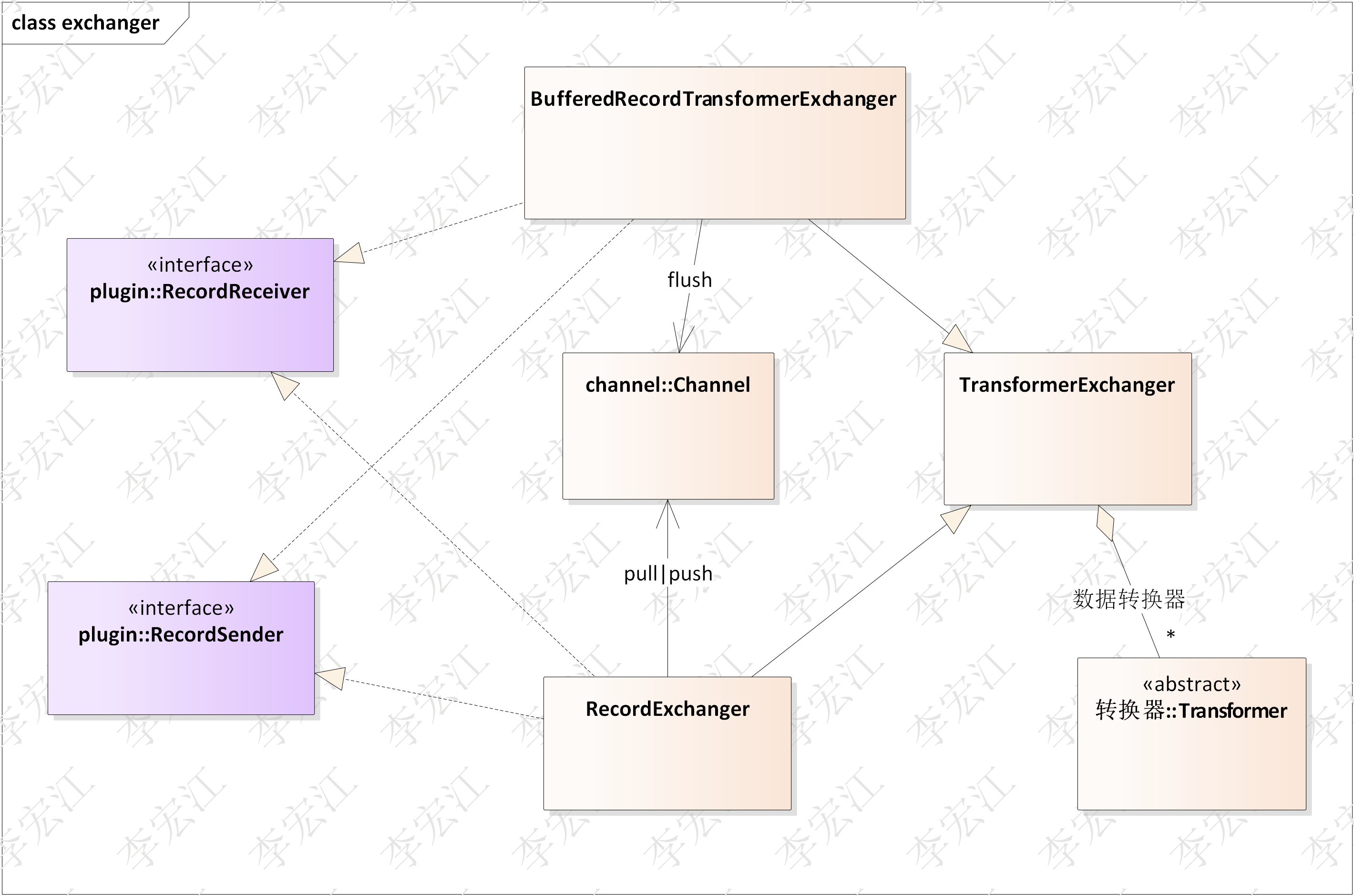

5.4 数据传输

数据传输包括,交换,转换,通道


交换(Exchanger) datax 提供多个实现,实际只使用 BufferedRecordTransformerExchanger,带批量记录缓存,数据转换

通道(Channel) 通道负责 Record 缓存,等待 writer 接收;记录数,字节数统计和流量限制

转换(Transformer) 转换是链执行,即前一个转结果成为下一个转换的输入

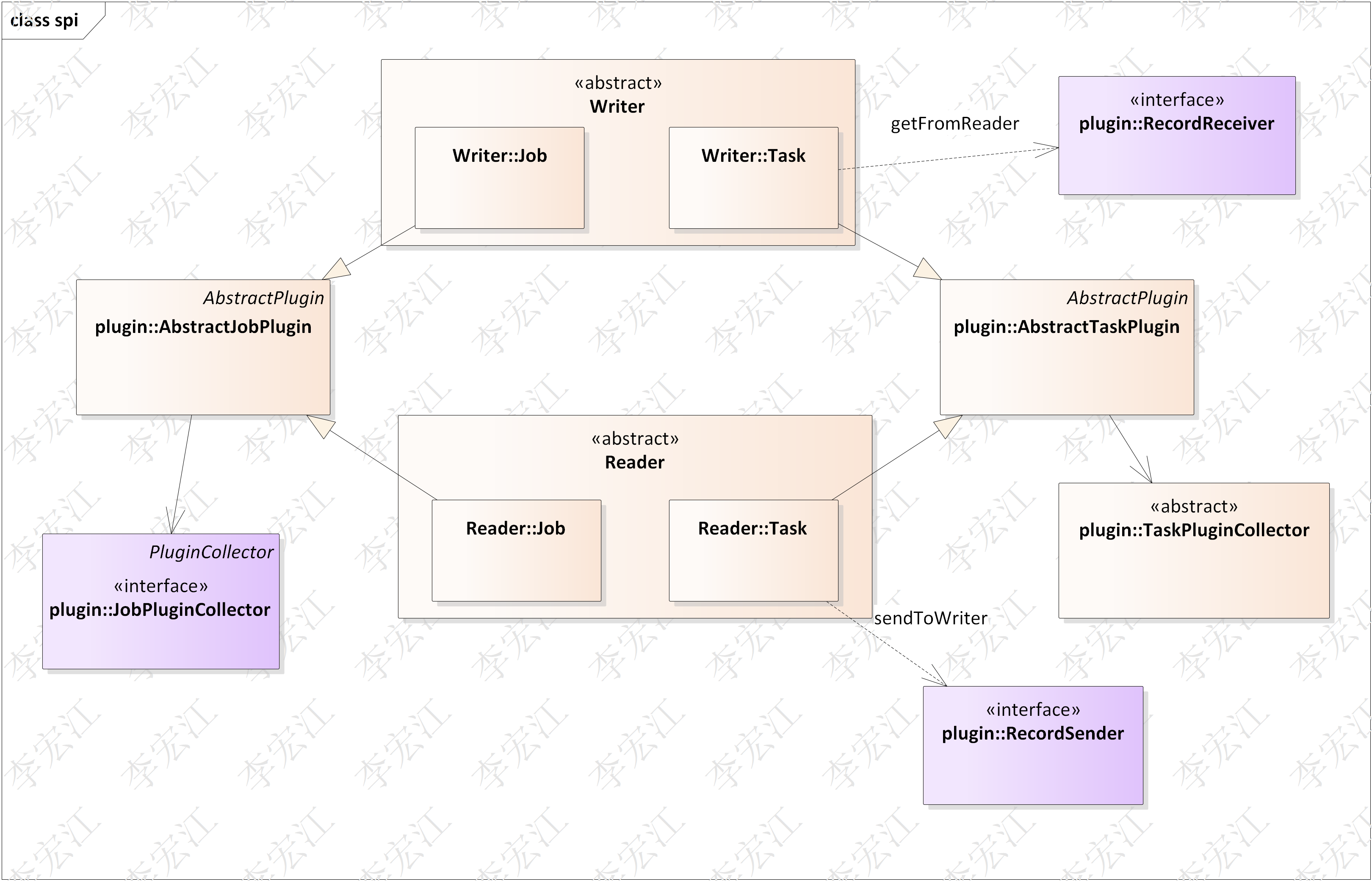

5.5 读写插件框架

资源数量是无限的,并可动态增加,如果读写器启动时全加载,jdk 的 metaspace 会溢出,因此需要支持动态加载,同时支持动态增加数据源类型,datax 提供插件框架,扩展实现未有的数据源


Reader/Writer 资源读入/写入组件,两者都实现内部类 Job 和 Task

Job 负责资源分片

作业 Collector 收集作业消息

Task 负责资源具体读写

任务 Collector 收集脏数据,包括转换出错,读入出错和写入出错的 record;以可写入自定义消息

5.6 状态采集

状态采集 采集任务/任务组/插件 3 个层面的执行状态,并合并(merge)为作业状态,生成报告

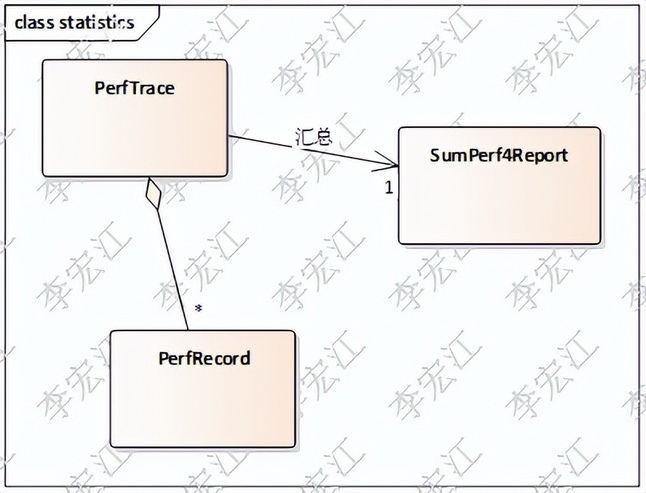

5.7 性能统计

记录任务/任务组性能,汇集成作业性能统计


PerfRecord 记录各个操作(PHASE)的开始和结束时间

PerTrace 收集 PerfRecord,统计和输出报告

6. 分布式 datax 设计

6.1 设计原理

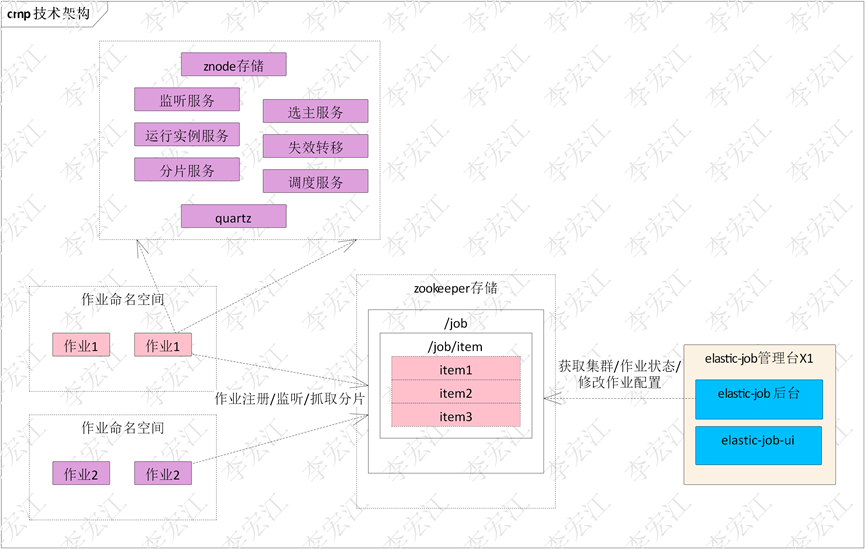

设计借鉴 elastic-job 的分布式调度原理,首先介绍一下 elastic-job 的原理


elastic-job 可以看作是分布式 quartz,单个作业节点使用 quartz 调起,作业集群使用 zookeeper 协调

elastic-job 所有服务都以命名空间作为边界,命名空间内的作业分配分片,共同完成整个作业,作业失效,触发 zookeeper 监听,失效分片重新分配,实现分片容错

Ø znode 存储 封装 zookeeper znode 操作

Ø 监听服务 监听 znode 变更,如,监听实例节点上下线,主节点下线

Ø 运行实例服务 注册作业实例

Ø 分片服务 主节点执行,即主节点负责分配作业分片,分片服务处理失效转移,misfired 分片

Ø 选主服务 选举主节点,相当于分布式锁

Ø 失效转移 监听运行实例,节点下线转移该节点分片到在线分片

Ø 触发服务 控制台或 api 调用服务,服务写入 trigger znode,实例节点监听触发作业执行

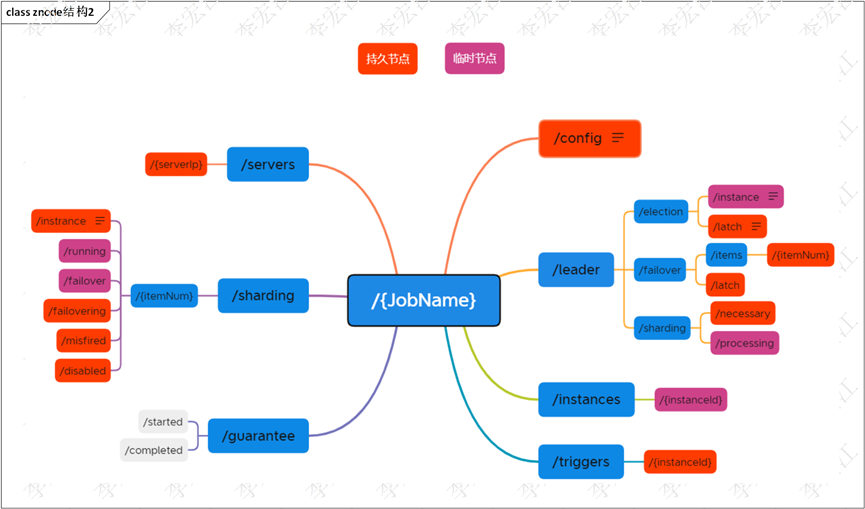

Ø zookeeper znode 设计


znode 设计是分布式核心所在,通过 zookeeper znode 监听实现分布式协调

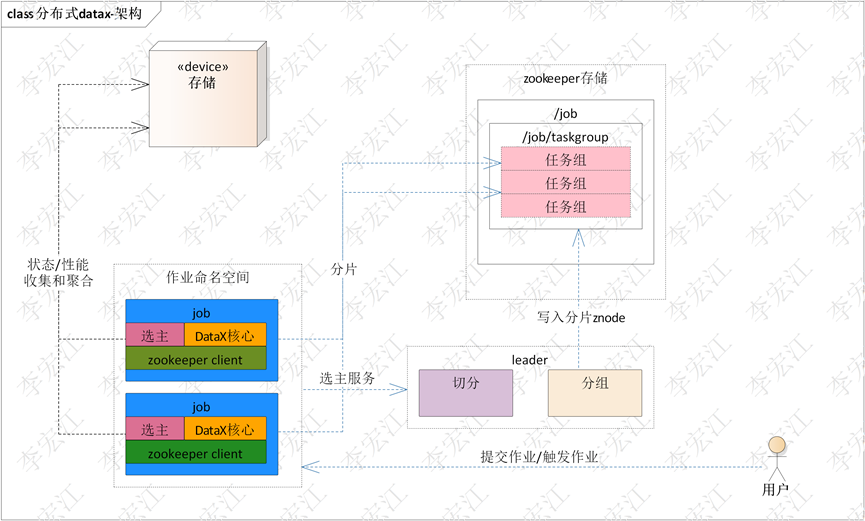

6.2 技术架构


作业命名空间/job 这里的 job 与 datax 概念一致,即数据同步作业;作业命名空间是逻辑作业,可分成多个作业实例并行执行,job 调用 DataX 的 Engine 启动 Datax 作业;任务组作为作业分片

任务切分/分组 重写分片服务,在主节点执行;非主节点等待切分和分组完成;当运行实例变化,实例服务的监听触发,设置需分片标记,下次作业执行重新分片

提交作业/触发作业 用户通过控制台提交作业和触发作业,依赖触发服务

状态采集和聚合/性能采集和聚合 社区版 datax 所有任务单节点中运行,作业的统计只需聚合节点的任务统计集合,分布式 datax 需要收集各节点任务统计,解决方案有两个:

1. 任务统计输出到 Prometheus,在 Prometheus 进行聚合统计

2. 节点的状态/性能输出到 redis,等待所有节点完成,选主合并统计

考虑到平台需要统计作业完成情况,选方案 2,实时状态使用 1 用于监控

附录

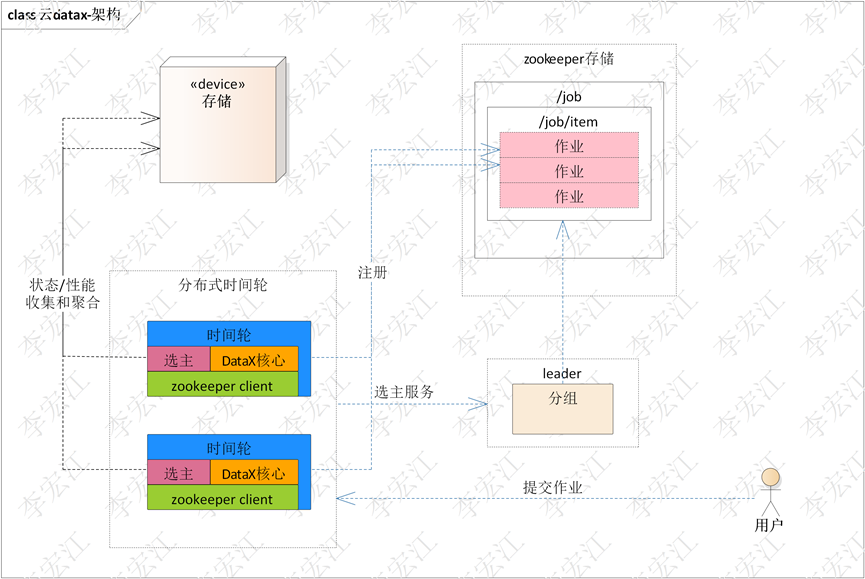

Ø 云 datax 技术架构


与分布式 datax 需应对大规模数据交换比较,云 datax 应对是大规模的定时器,时间轮是一个很好的选择,牺牲一定的调度时间精度换取低资源管理大规模的定时任务
