nginx 向云原生演进，All in OpenNJet！
1. 应用门户简介

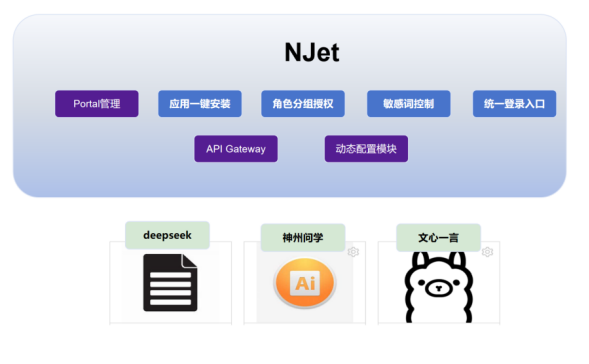

NJet 应用引擎是基于 Nginx 的面向互联网和云原生应用提供的运行时组态服务程序，作为底层引擎，NJet 实现了 NGINX 云原生功能增强、安全加固和代码重构，利用动态加载机制可以实现不同的产品形态，如 Web 服务器、流媒体服务器、负载均衡、代理(Proxy)、应用中间件、API 网关、消息队列等产品形态等等。NJet 使用现有的 API Gateway 及各动态配置模块提供的能力，实现了一个 Portal 管理模块。通过该模块，对外提供应用门户的功能，以此来简化应用的开发及部署过程。应用可以只专注于业务逻辑的实现，将通用的安装配置及权限认证功能统一交给 NJet 应用门户管理模块。逻辑架构如下图所示：
2. 应用部署流程
用户使用管理员账号登录 Portal 门户，上传应用，添加用户/组/角色，最后进行应用的授权。完成上述操作后，使用普通用户账号登录门户，即可使用应用。
a. 管理员登录
在部署包含 Portal 管理模块的环境上，使用 api gateway 的管理员账号登录后，将显示 Portal 的管理界面，在该界面中可以进行应用的部署，及相关的授权。
b. 上传应用

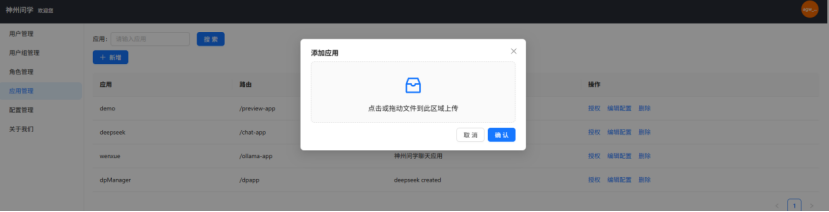

应用管理中点击“新增”，选择 Portal 应用的相应 npk 文件(应用的结构在后续章节进行说明)。点击确认后，Portal 管理模块将自动创建应用需要的 Location/Upstream, 由于使用了 NJet 的动态配置功能，所有的改动将实时生效，不需要重启或重加载 NJet。

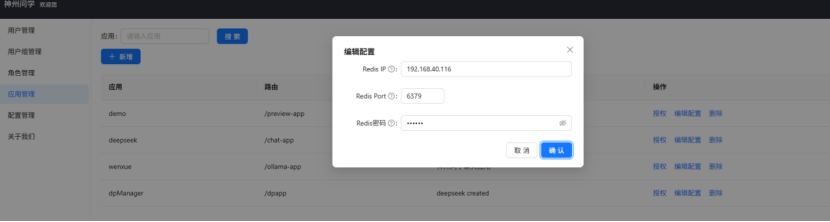

应用如果需要连接第三方组件，门户管理模块也提供了通用组件的配置能力。
c. 创建访问应用需要的用户/组/角色

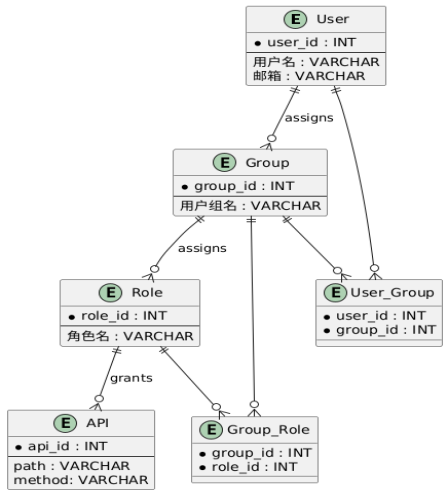

应用门户使用 Api Gateway 提供的授权能力，其模型是“用户->组->角色”的授权模型，一个用户可以归属于不同的用户组，一个用户组可以分配多个角色，API 授权将授权到角色上。

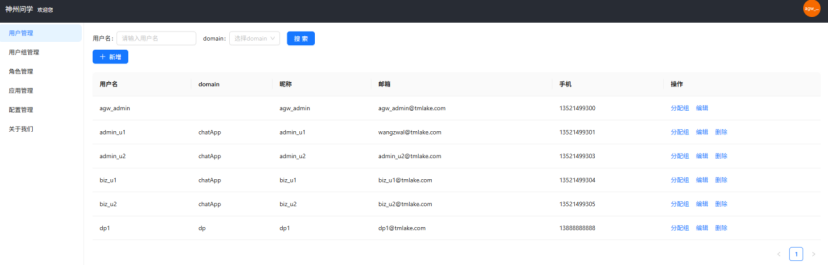

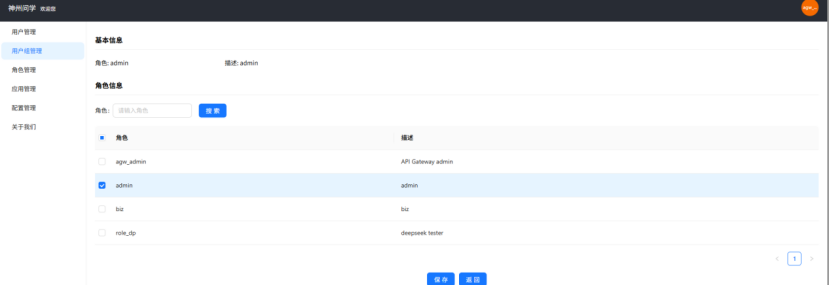

应用门户的 UI 上可以对用户/组/角色及相互间的关系进行维护。
d. 对应用进行授权

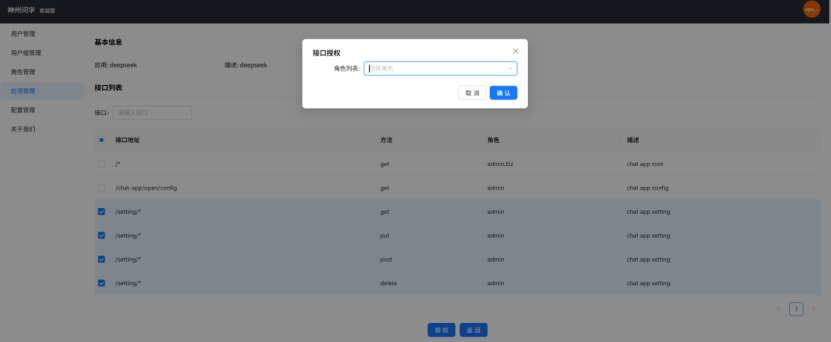

在应用管理中，选择应用授权，对应用不同的访问路径可以授予不同的角色。
e. 普通用户登录
使用普通用户账号登录后，将显示应用一览页面，在改列表页面中点击对应的图标，将跳转至具体的应用中。
3. Portal 应用结构

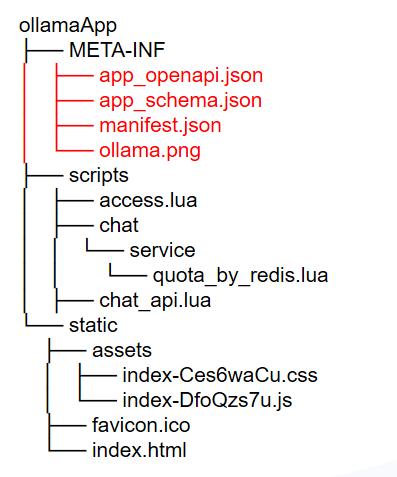

使用 Portal 管理模块部署的应用，需要使用 Portal 模块可以识别的格式进行目录规划及应用打包，文件类型是 npk (NJet Package)。 典型的目录结构如下图所示：
META-INF 目录 manifest.json: 应用的基本信息，包括入口地址，配置地址，及 location / upstream 信息。图标文件: jpg 或 jpg 格式的文件 app_openapi.json: openapi 3.0 格式的文件，其中 path 支持 通配符*， 例如 /setting/*app_schema.json: 应用需要的组件配置项 （可选，非必须）
scripts 目录应用使用的脚本
static 目录静态页面，资源文件，javascript 脚本， css
manifest.json 示例该文件中定了入口地址（entry_point), 应用配置地址（cfg_url), 及应用需要的 location, upstream servers, \proxy_pass。Location 中可以直接配置属性（"__access_control": “true” ） 来标识该访问地址需要使用门户提供的用户授权功能。
{ "manifest_version": "1.0.0", "app": { "name": "ollamaApp", "version": "1.0.0", "arch": "x86_64", "description": "Ollma Chat application", "icon_file": "ollama.jpg", "api_file": "app_openapi.json" }, "deployment": { "type": "location", "server_name": "", "entry_point": "/ollama-app/open/chat", "cfg_url": "/ollama-app/open/config", "locations": [ { "path": "/ollama-app/conversation", "properties": { " content_by_lua_file": "${APP_PREFIX}/scripts/chat_api.lua" } }, { "path": "/ollama-app/setting", "properties": { "__access_control": "true", " content_by_lua_file": "${APP_PREFIX}/scripts/chat_api.lua" } }, { "path": "/ollama-app/chat", "properties": { "access_by_lua_file": "${APP_PREFIX}/scripts/access.lua", "proxy_set_header": [ "Host 192.168.0.206", "Origin http://192.168.0.206" ], "proxy_pass": { "schema": "http", "servers": [ {"server":"192.168.40.206:11434"} ], "url": "/api/chat" } } }, { "path": "/ollama-app", "properties": { "__access_control": "true", "alias": "${APP_PREFIX}/static/", "try_files": "$uri $uri/ /ollama-app/index.html" } } ] }}
复制代码
app_schema.json 示例应用需要连接第三方组件时，组件的配置通过 json 文件描述配置项，门户管理模块将根据 json 内容动态生成配置页面。该配置使用 formily (阿里巴巴表单框架 https://formilyjs.org/)定义的格式。 以下示例文件为连接 redis 组件时需提供的 json 文件。
{ "redis_host": { "type": "string", "x-component": "Input", "x-component-props": { "placeholder": "请输入ip地址" }, "x-decorator": "Form.Item", "x-decorator-props": { "label": "Redis IP", "tooltip": "请输入ip地址" } }, "redis_port": { "type": "number", "x-component": "InputNumber", "x-component-props": { "placeholder": "请输入端口号", "min": 0, "max": 65535 }, "x-decorator": "Form.Item", "x-decorator-props": { "label": "Redis Port", "tooltip": "请输入端口号" } }, "redis_password": { "type": "string", "x-component": "Input.Password", "x-component-props": { "placeholder": "请输入 密码" }, "x-decorator": "Form.Item", "x-decorator-props": { "label": "Redis密码", "tooltip": "请输入密码" } }}
复制代码
4. Demo 应用完整实例
a. 通过 ftp 获取到 demo 应用包
地址： ftp.tmlake.com目录： /OpenNjet/Software/v3.2.2-portal 文件： demo_app_1.0.2.npk

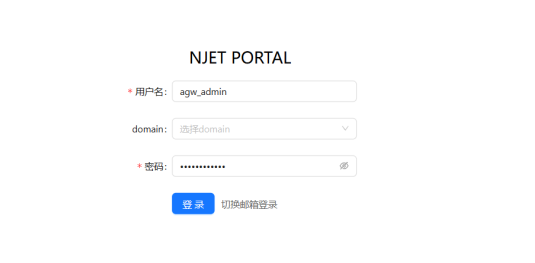

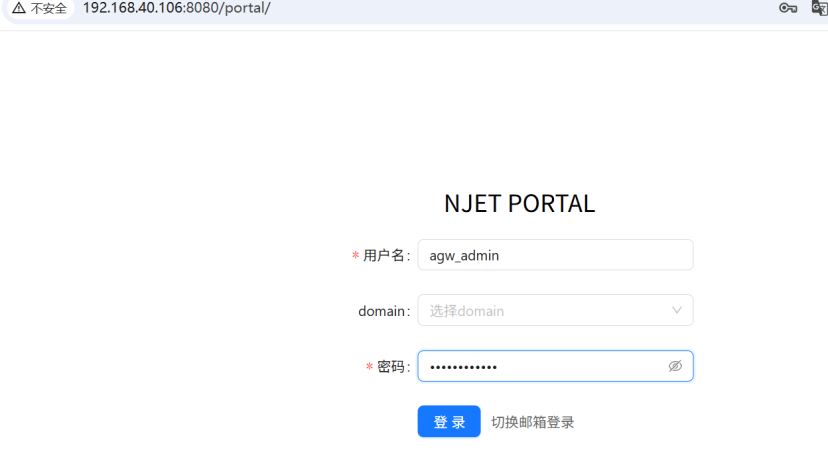

b. 使用默认管理员账号 agw_admin /****** 登录 /portal1
c. 添加 demo 应用

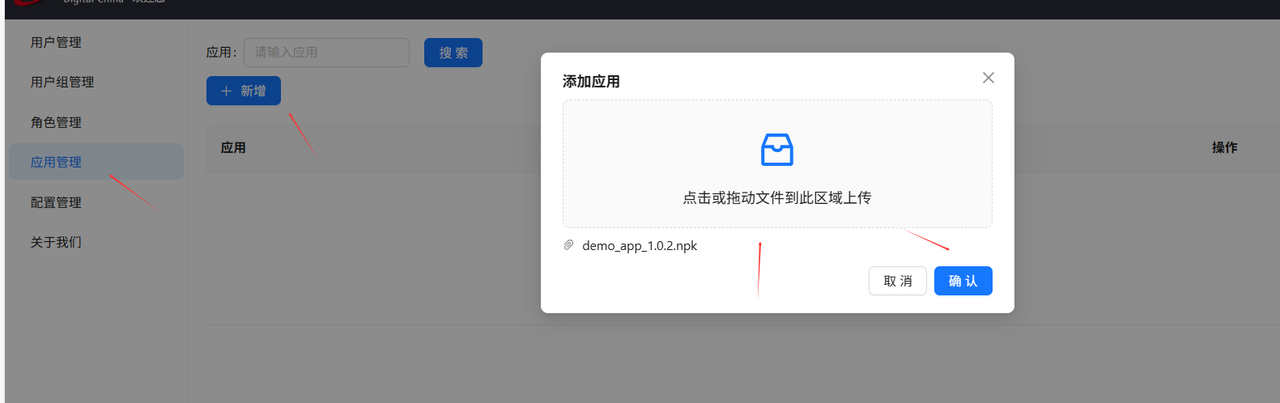

在应用管理中，选择新增，添加获取的 demo_app_1.0.2.npk, 并点击确认

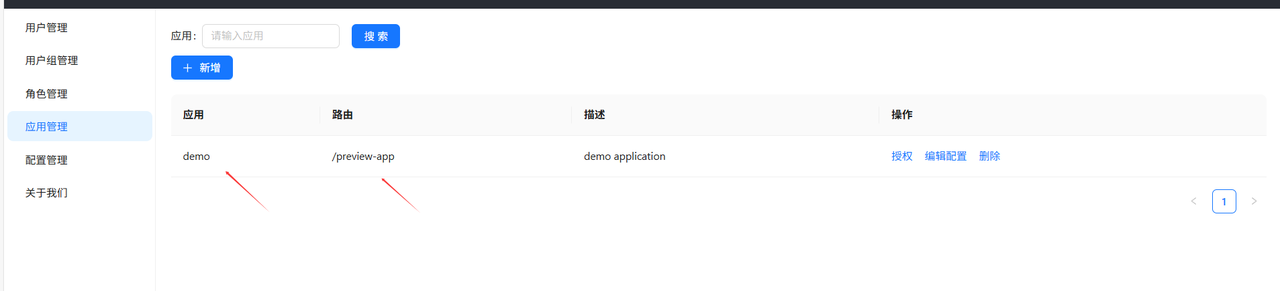

成功后，应用管理页面将出现 demo 应用的条目
d. 为用户添加用户/组/角色

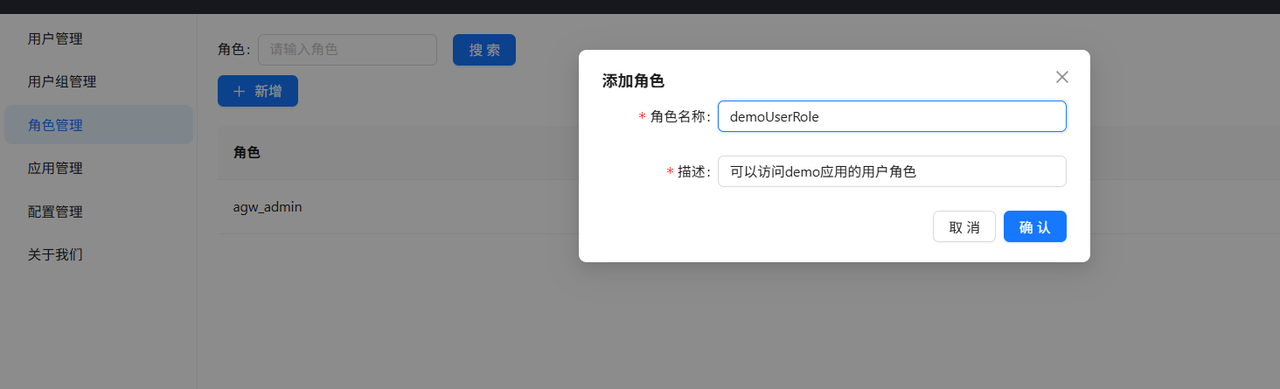

添加一个 demo 用户角色

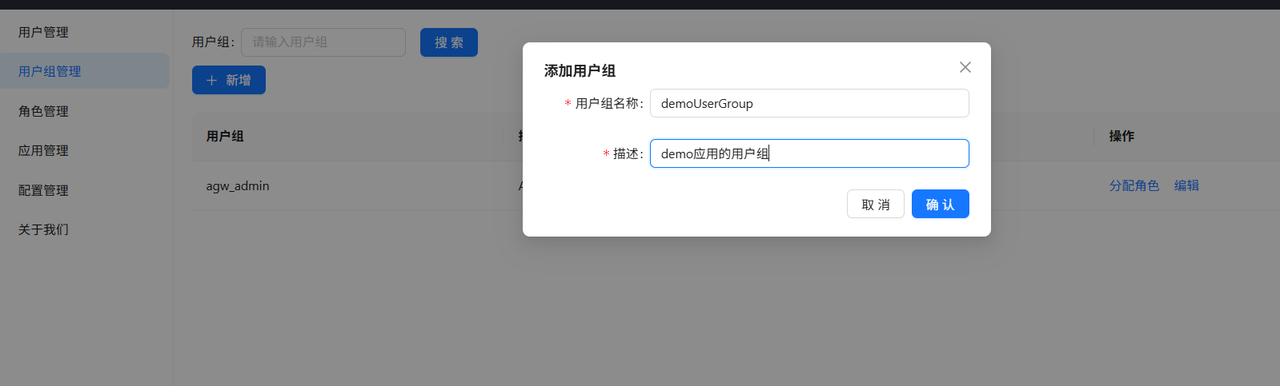

添加一个 demo 用户组

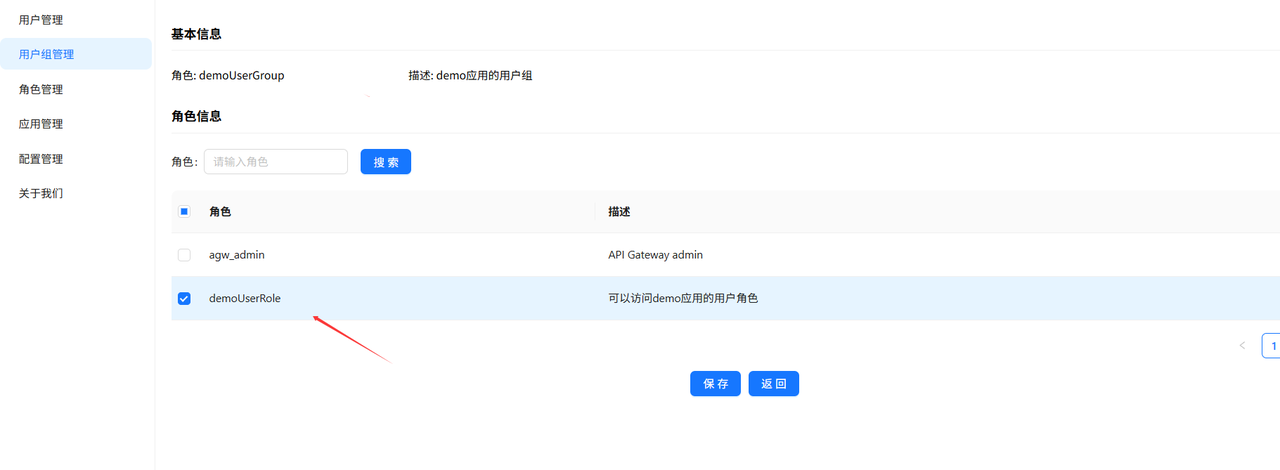

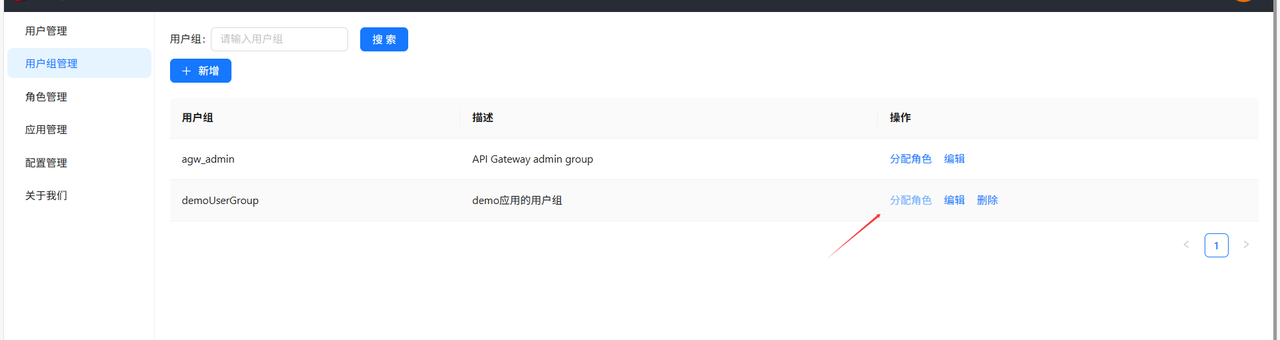

为这个组分配角色

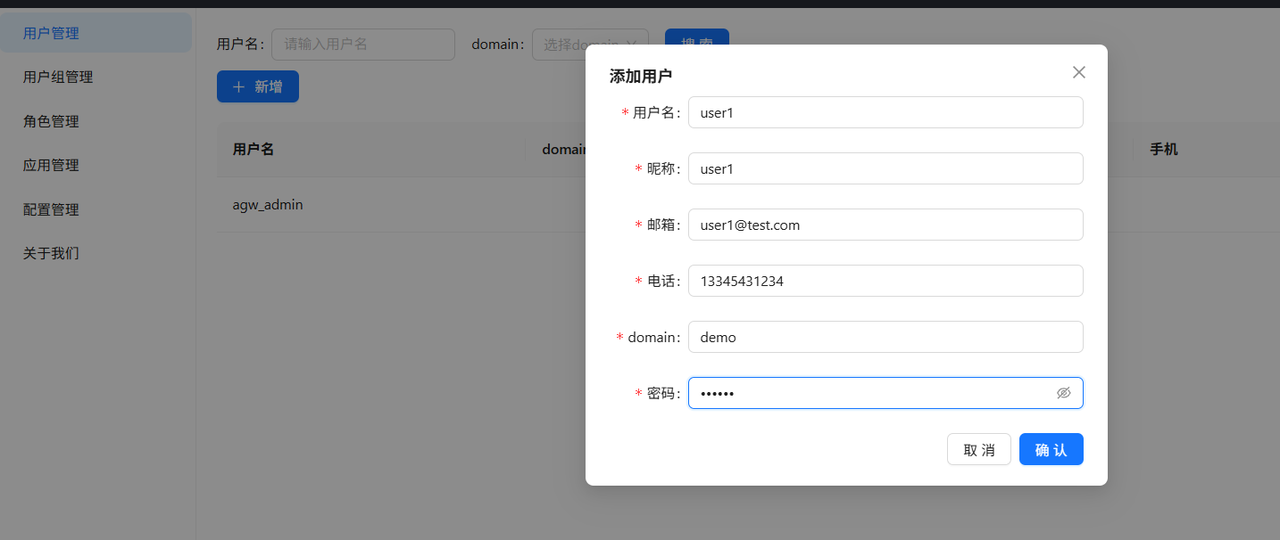

添加一个 user1 用户，并指定 domain 为 “demo”

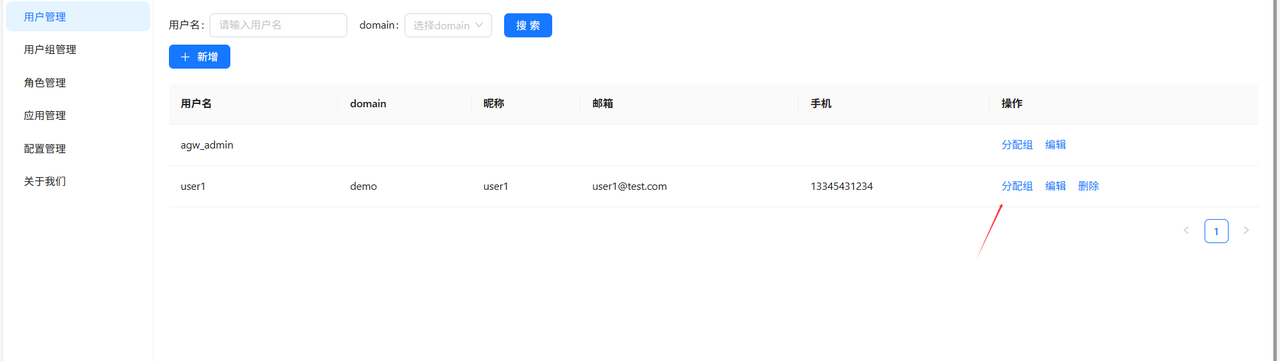

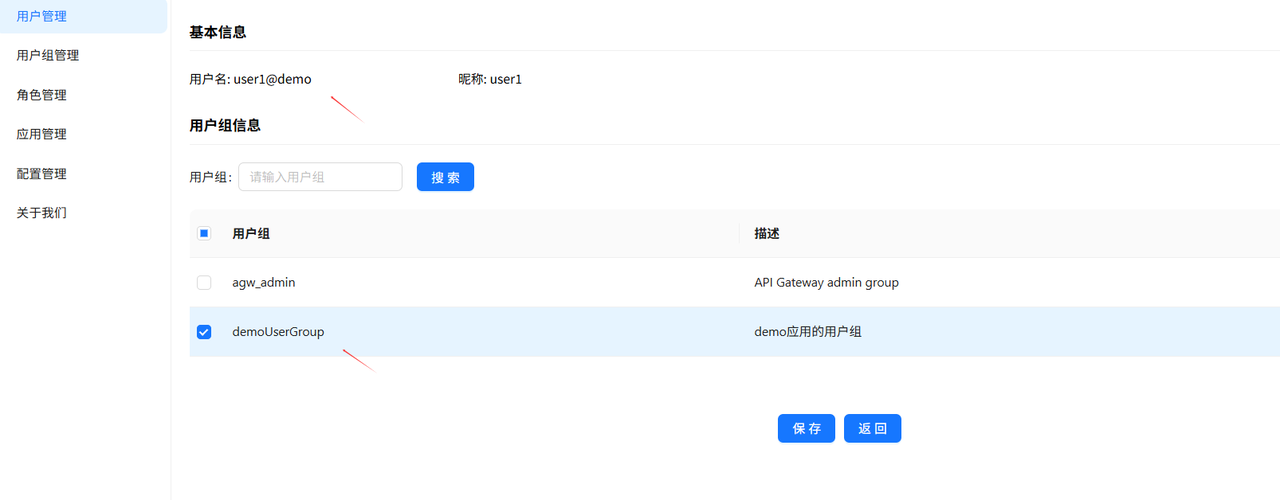

为这个用户分配组
e. 编辑应用的授权

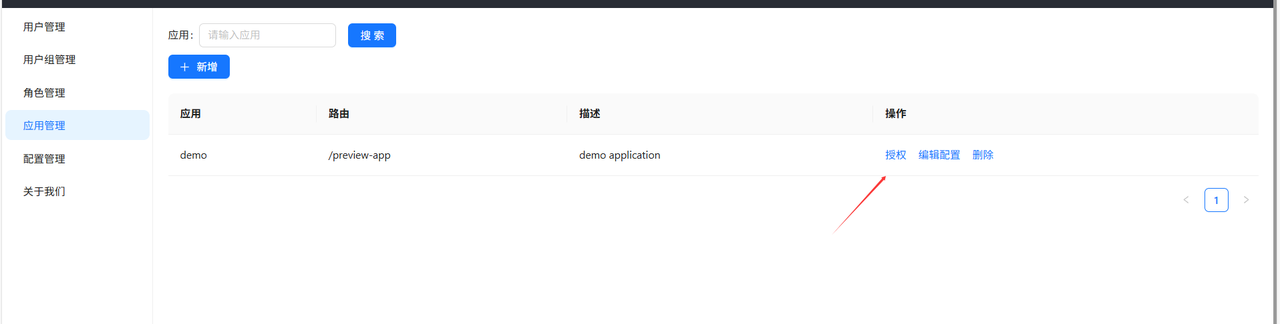

在应用管理列表中点击 demo 的授权

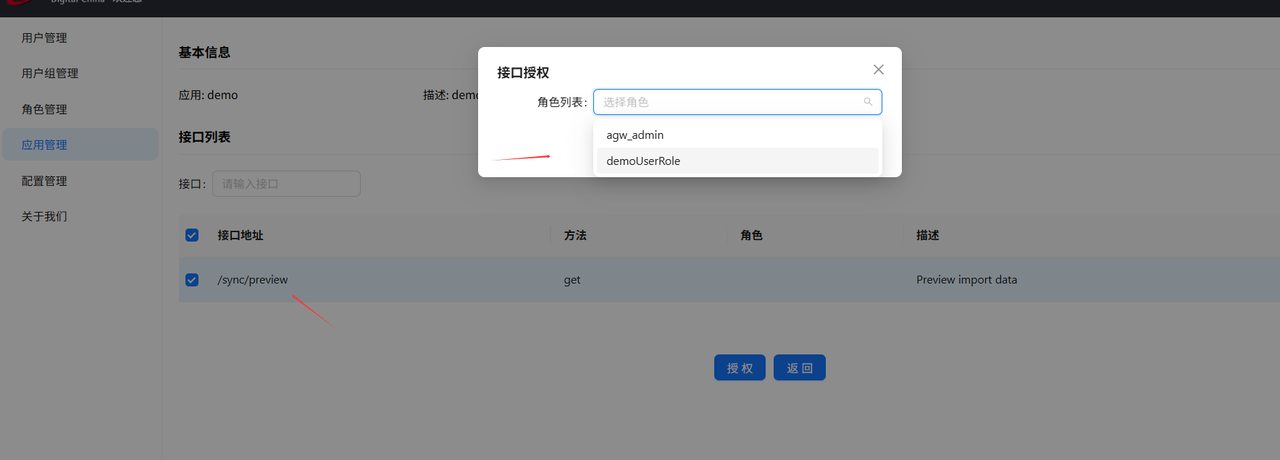

该应用只有一个访问地址，选择后点击授权，在弹出的窗口下拉框中选择"demoUserRole"

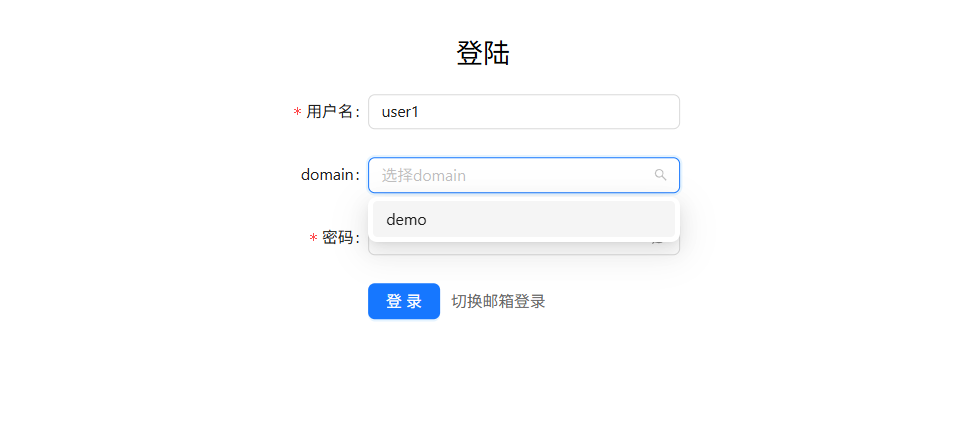

f. 使用刚创建的普通用户账号登录 /portal

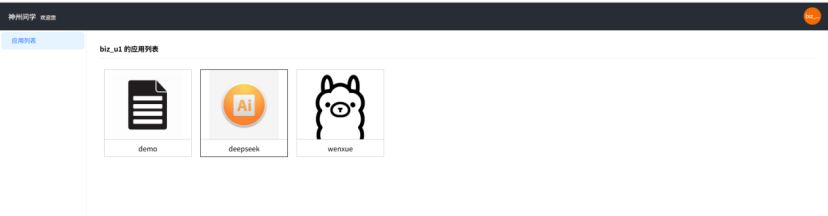

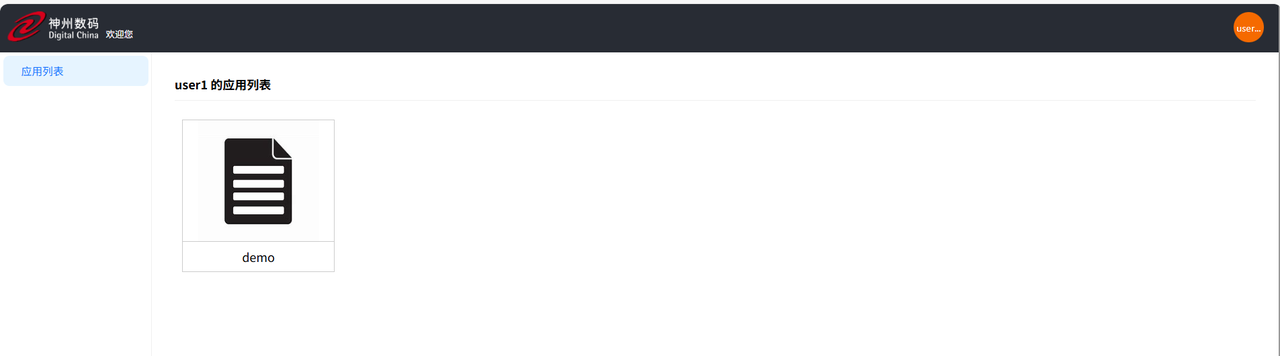

应用列表中显示出我们刚刚部署的 demo 应用
点击应用图标后，跳转到应用的页面

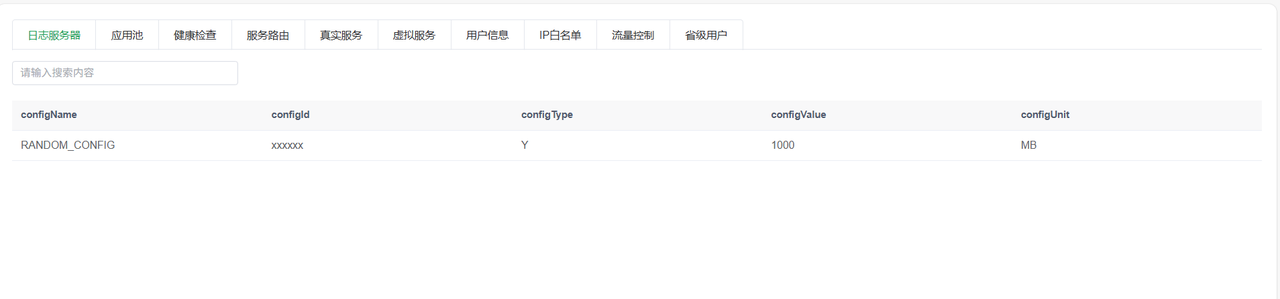

该 demo 应用只是简单的一些页面 Tab, 展示的也只是一些测试数据
后续改进目前部署的应用有新版本需要升级时，需要在应用管理中删除应用后，重新上传。后续将继续优化门户管理模块，提供应用的版本管理及回滚功能。
参考 a. 使用到的 APIAPI Gateway: 用户/组/权限的增删改查，api group 创建，oas3.0 格式文档导入，应用部署接口 https://gitee.com/njet-rd/njet/blob/master/doc/swagger/helper_api_gateway.yaml 动态 Location API: 动态添加及删除 Locationhttps://gitee.com/njet-rd/njet/blob/master/doc/swagger/helper_dy_loc.yaml 动态 Upstream API: 动态添加及删除 Upsteamhttps://gitee.com/njet-rd/njet/blob/master/doc/swagger/helper_dyn_http_ups.yaml\
b. Demo 应用包的下载地址： ftp.tmlake.com
目录： /OpenNjet/Software/v3.2.2-portal 文件： demo_app_1.0.2.npk
c. NJet 版本及 Portal 获取及安装 NJet 版本需要 > 3.2.2Portal 门户管理模块获取：地址： ftp.tmlake.com
目录： /OpenNjet/Software/v3.2.2-portal/文件： portal_1.0.2.npk , ssh_remote_mod.soPortal 门户管理模块安装：修改配置 /usr/local/njet/conf/njet.conf
worker_processes auto;
cluster_name njet;node_name node1;
error_log logs/error.log error;
helper ctrl modules/njt_helper_ctrl_module.so conf/njet_ctrl.conf;helper broker modules/njt_helper_broker_module.so;
load_module modules/njt_agent_dynlog_module.so; load_module modules/njt_dyn_ssl_module.so;load_module modules/njt_http_vtsc_module.so;load_module modules/njt_http_location_module.so;load_module modules/njt_http_lua_module.so;load_module modules/njt_http_dyn_upstream_module.so;load_module modules/njt_http_dyn_server_module.so; load_module modules/njt_http_token_sync_module.so;load_module modules/njt_http_upstream_member_module.so;load_module modules/njt_http_dyn_lua_module.so;
events { worker_connections 1024;}
shared_slab_pool_size 100m; http { token_sync zone=token:4M sync_time=5s clean_time=10s; dyn_kv_conf conf/iot-work.conf; include mime.types; access_log off; vhost_traffic_status_zone;
lua_package_path "$prefix/lualib/lib/?.lua;$prefix/modules/?.lua;$prefix/apps/?.lua;;"; lua_package_cpath "$prefix/lualib/clib/?.so;;"; init_by_lua_block { local _=require("lor.index") local _=require("lsqlite3complete") } server { listen 8080; error_page 401 =302 /portal; client_max_body_size 1000m; location / { root html; } location /icons/ { alias /usr/local/njet/apps/__icons/; try_files $uri =404; } }}
复制代码
lua_package_path "$prefix/lualib/lib/?.lua;$prefix/modules/?.lua;$prefix/apps/?.lua;;";lua_package_cpath "$prefix/lualib/clib/?.so;;";init_by_lua_block { local _=require("lor.index") local _=require("lsqlite3complete")}server { listen 8080; error_page 401 =302 /portal; client_max_body_size 1000m; location / { root html; } location /icons/ { alias /usr/local/njet/apps/__icons/; try_files $uri =404; }}}
复制代码
load_module modules/njt_http_sendmsg_module.so;load_module modules/njt_ctrl_config_api_module.so;load_module modules/njt_helper_health_check_module.so;load_module modules/njt_http_upstream_api_module.so;load_module modules/njt_http_location_api_module.so;load_module modules/njt_doc_module.so;load_module modules/njt_http_vtsd_module.so;load_module modules/njt_http_lua_module.so;load_module modules/njt_http_dyn_upstream_module.so;load_module modules/njt_http_dyn_upstream_api_module.so;load_module modules/njt_http_dyn_server_api_module.so;load_module modules/njt_http_upload_module.so;
error_log logs/error_ctrl.log error;
events {worker_connections 1024;}
http {dyn_kv_conf conf/ctrl_kv.conf;lua_package_path "prefix/modules/?.lua;;";lua_package_cpath "$prefix/lualib/clib/?.so;;";init_by_lua_block {local _=require("lor.index")local _=require("lsqlite3complete")}include mime.types;access_log off;server {client_max_body_size 1000m;
listen 8081;
复制代码
location / { return 200 "njet control panel\n"; }
location /api { dyn_module_api; } location /doc { doc_api; } location /metrics { vhost_traffic_status_display; vhost_traffic_status_display_format html; }
location /api_gateway { access_by_lua_block { local ac=require("api_gateway.access.control") local access=ac.new("/api_gateway") access:check() } content_by_lua_block { local api_gateway=require("api_gateway") api_gateway.main() } }}
复制代码
拷贝 ssh_remote_mod.so
sudo cp ssh_remote_mod.so /usr/local/njet/lualib/clib/
复制代码
重启 njet
sudo systemctl stop njetsudo systemctl start njet
复制代码
将下载后的 portal_1.0.2.npk 文件上传到 njet 主机上，并且主机上安装 curl 及 jq 命令行工具
NJET_SITE="http://localhost:8081"
PORTAL_FILE=NJET_SITE/api/v1/upload" |jq -r '.file')
TOKEN=NJET_SITE/api_gateway/auth/login" | jq -r '.token')
curl -X 'POST'
"$NJET_SITE/api_gateway/deploy/app"
-H "Authorization: Bearer $TOKEN"
-H "Content-Type: application/json"
-d "{"uploaded_file": "$PORTAL_FILE"}"
复制代码
NJet 应用引擎通过内核重构实现了独特的运行时 动态配置加载 能力，是 新一代高性能 Web 应用引擎 。NJet 拥有高性能数据面处理能力，将集群、高可用、主动健康检查、声明式 API 等多种辅助功能，通过 NJet 独特的副驾驶 CoPilot 服务框架调度，从而方便功能扩展，隔离管理 / 控制功能对数据面的影响，NJet 应用引擎性能超过 CNCF 推荐 Envoy 应用引擎的三倍。
