播放器视频后处理实践（二）氛围模式
01 前言
在日常视频播放中，我们经常会遇到这样的问题：视频的长宽比例与设备屏幕不一致，导致画面上下或左右出现黑边。虽然这并不影响视频的正常播放，但从用户体验的角度来看，这些黑边往往打断了视觉的沉浸感，显得格外突兀。
为了解决这一问题，业界主流播放器（如 YouTube、Netflix）引入了一种被称为氛围模式（Ambient Mode）的视觉增强效果。它的核心思路是：
通过实时识别视频画面的主色调，并动态将其填充到黑边区域，使边缘色彩与视频内容保持一致，提升整体视觉统一性，从而营造出与视频内容相协调的氛围效果，让观众的观看体验更加自然和沉浸。
下面是 YouTube 的氛围模式效果：

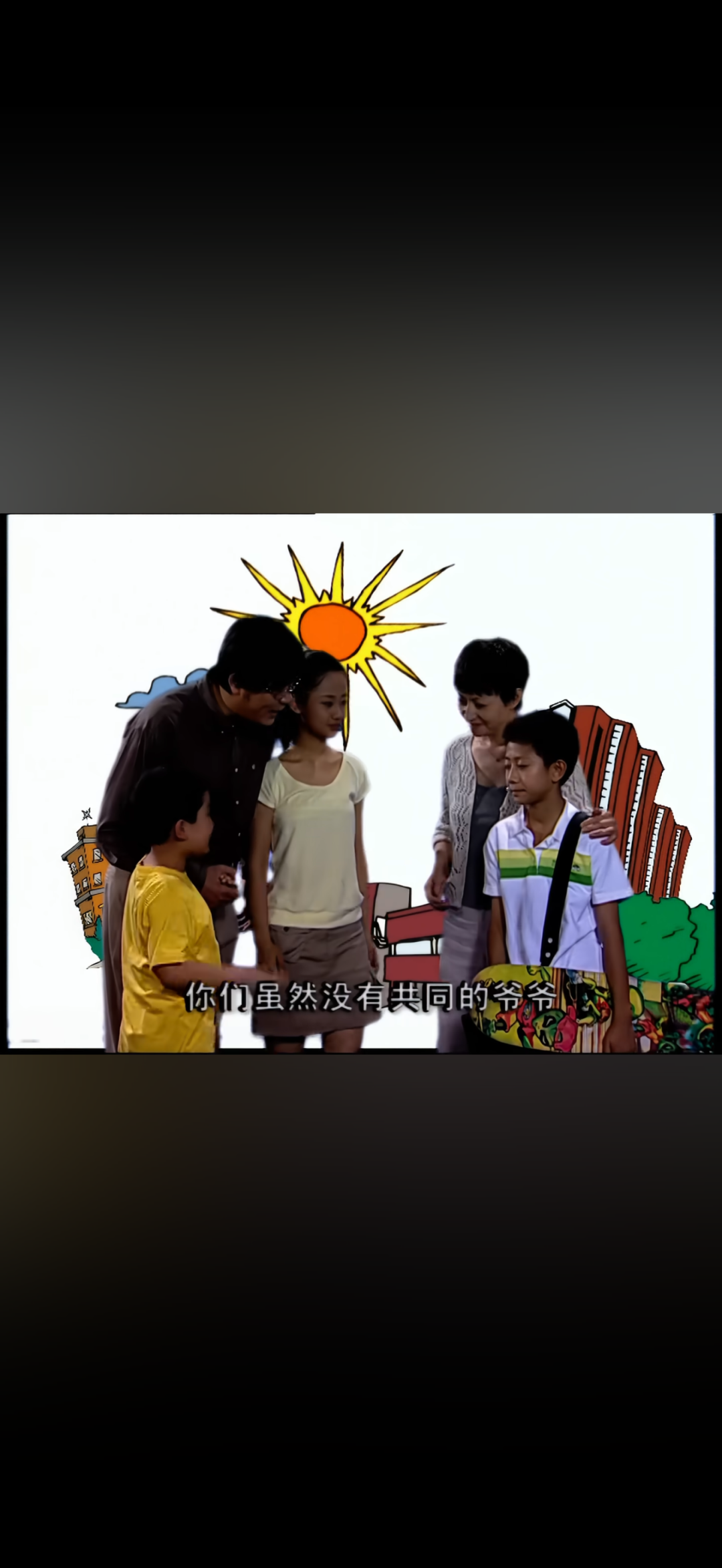

youtube 竖屏效果

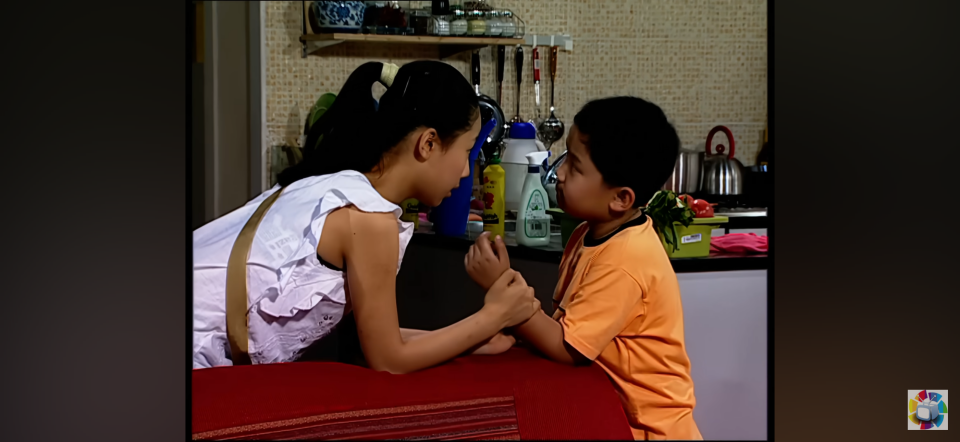

youtube 横屏效果
百度播放内核团队也将氛围模式效果应用到了视频播放场景，用于提升用户观看视频沉浸感，同时在百度 App、好看 App 两款产品完成上线。本文将详细说明视频场景氛围模式技术方案。
02 整体技术方案

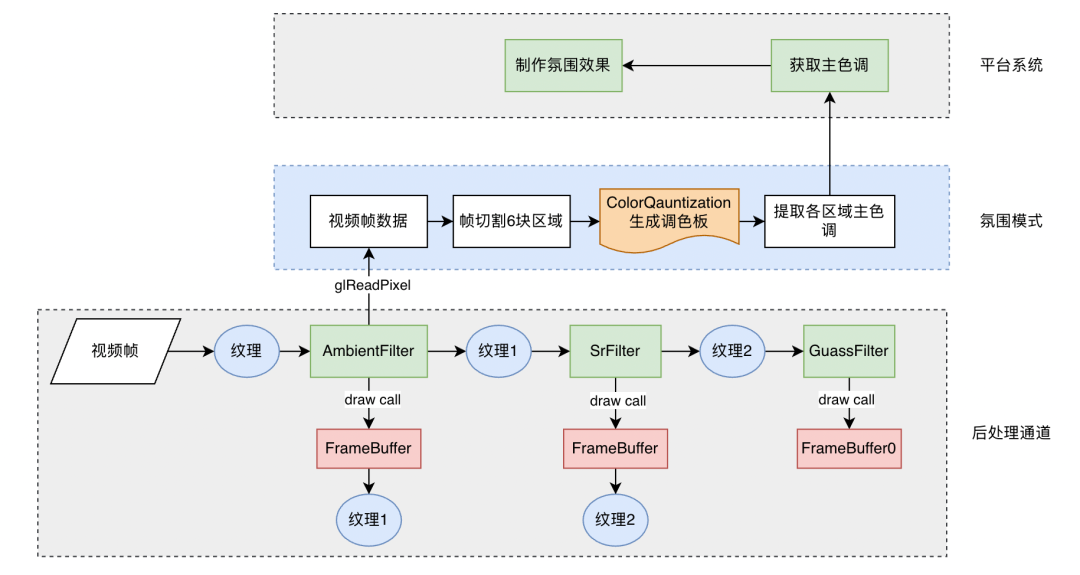

氛围模式通过在播放内核视频后处理通道（FilterChain）添加一个 AmbientFilter 滤镜实现，其核心思路：通过 AmbientFilter 滤镜先将视频帧数据从 GPU 下载到 CPU，然后将视频帧数据按块进行区域划分，划分完成后再通过颜色量化算法提取每个区域主色调，最后将各个区域主色调传给平台层，平台层拿到主色调进行绘制视频四周氛围效果。整体方案流程大致如下图所示：
氛围模式整体方案
2.1 视频帧采样
为了提取视频的主色调，需要获取视频帧数据。但提取主色调并不要求每帧都下载，太频繁下载会拖垮应用性能，在视觉上也不会带来特别好的体验。因此我们对视频帧进行采样下载：在 25 FPS 的视频下，每隔约 50 帧（约 2 秒）采集一次帧数据。
同时，为了避免将视频帧数据从 GPU 下载到 CPU 时阻塞渲染线程，我们采取了以下优化：
1. FBO 压缩：先将视频帧渲染到较低分辨率的 FBO（例如将 1080p 压缩到 108p），大幅减少待传输的数据量。
2. PBO 异步传输：利用 PBO 异步将帧数据从 GPU 下载到 CPU，从而避免阻塞主渲染线程。

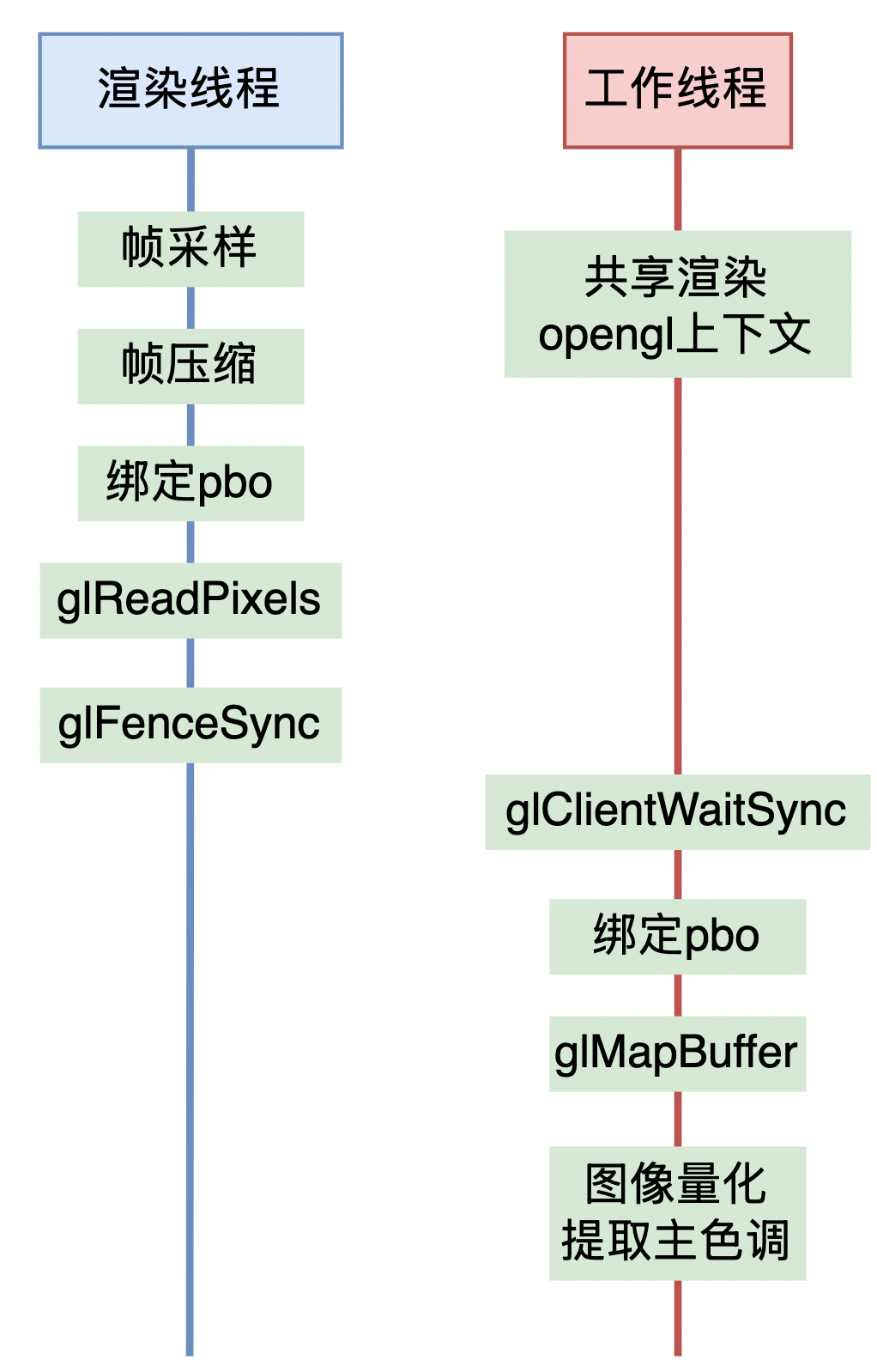

通过这种方式，我们既能保证主色调提取的效率，又不会影响视频的流畅播放。渲染线程和氛围模式工作线程两个线程工作流程如下图：
线程核心职责
2.2 主色调提取
2.2.1 视频帧区域划分

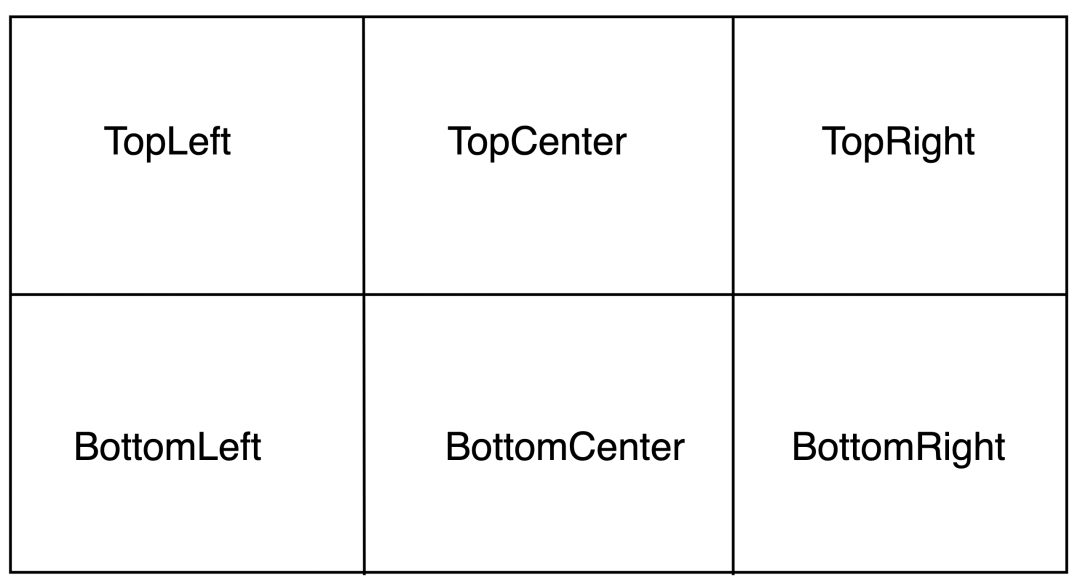

拿到视频帧数据后，我们先将视频帧划分出几个区域。项目中我们是将视频帧画面划分为：TopLeft, TopCenter, TopRight, BottomLeft, BottomCenter, BottomRight 六个区域，如下图所示：
视频区域块划分
接下来我们提取出每块区域的主色调。
2.2.2 提取主色调
要提取画面主色调，我们是通过颜色量化技术实现的。颜色量化（Color Quantization） 是一种图像处理技术，目的是减少图像中使用的颜色数量，同时尽量保持原图的视觉效果。代表性的颜色量化算法有：
1. 中值切割法（Median Cut）：将颜色空间递归分割成小立方体，取每个立方体的颜色中位数作为调色板颜色。
2. K-means 聚类：将颜色按相似性分组，取每组的中心作为调色板颜色。
3. 八叉树算法：通过构建八叉树分层合并颜色，逐层减少叶子节点数量，最终保留高频颜色。
4. 流行色算法（Popularity）：统计原图颜色出现的频率，选取高频颜色作为调色板。

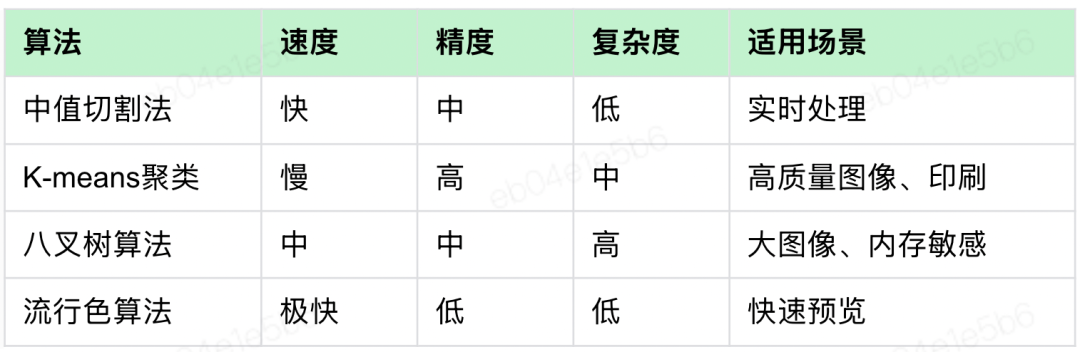

这几种算法从各维度对比情况如下：
从算法的速度、精度以及实现复杂度等多维度考虑，氛围模式场景我们选用中值切割法完成视频画面主色调的提取。
2.2.3 中值切割法
中值切割法（Median Cut）是一种用于图像颜色量化的算法，算法核心思想是将颜色空间递归地分割成更小的区域，以减少图像中颜色数量。该算法的目标是在颜色空间中选择一组代表性的颜色，这些颜色可以用于生成调色板，从而减少图像的颜色数量，同时尽量保留图像的视觉效果。算法核心步骤如下：
1. 初始化颜色盒
a. 首先，将所有颜色视为一个大的颜色盒（即整个颜色空间的一个区域）。
b. 颜色盒包含图像中所有像素的颜色。
2. 选择分割轴
a. 在每次迭代中，选择颜色分量（红、绿、蓝）中范围最大的分量作为分割轴。这是为了最大限度地减少颜色空间的不均匀性。
3. 按中值分割
a. 沿着选定的分割轴，根据颜色值的中值，将颜色盒分成两个较小的盒。
b. 这种方法确保每个新盒子中包含的颜色数量尽可能相等。
4. 递归分割
a. 对每个新的颜色盒重复步骤 2 和 3，直到达到所需的颜色盒数量（通常是所需调色板的大小）。
5. 生成调色板
a. 一旦颜色盒的数量达到预期的数量，对每个盒子计算平均颜色或中值颜色，将其作为代表颜色添加到调色板中。
6. 颜色映射
a. 使用生成的调色板，重新映射原始图像中的每个像素到最接近的调色板颜色。

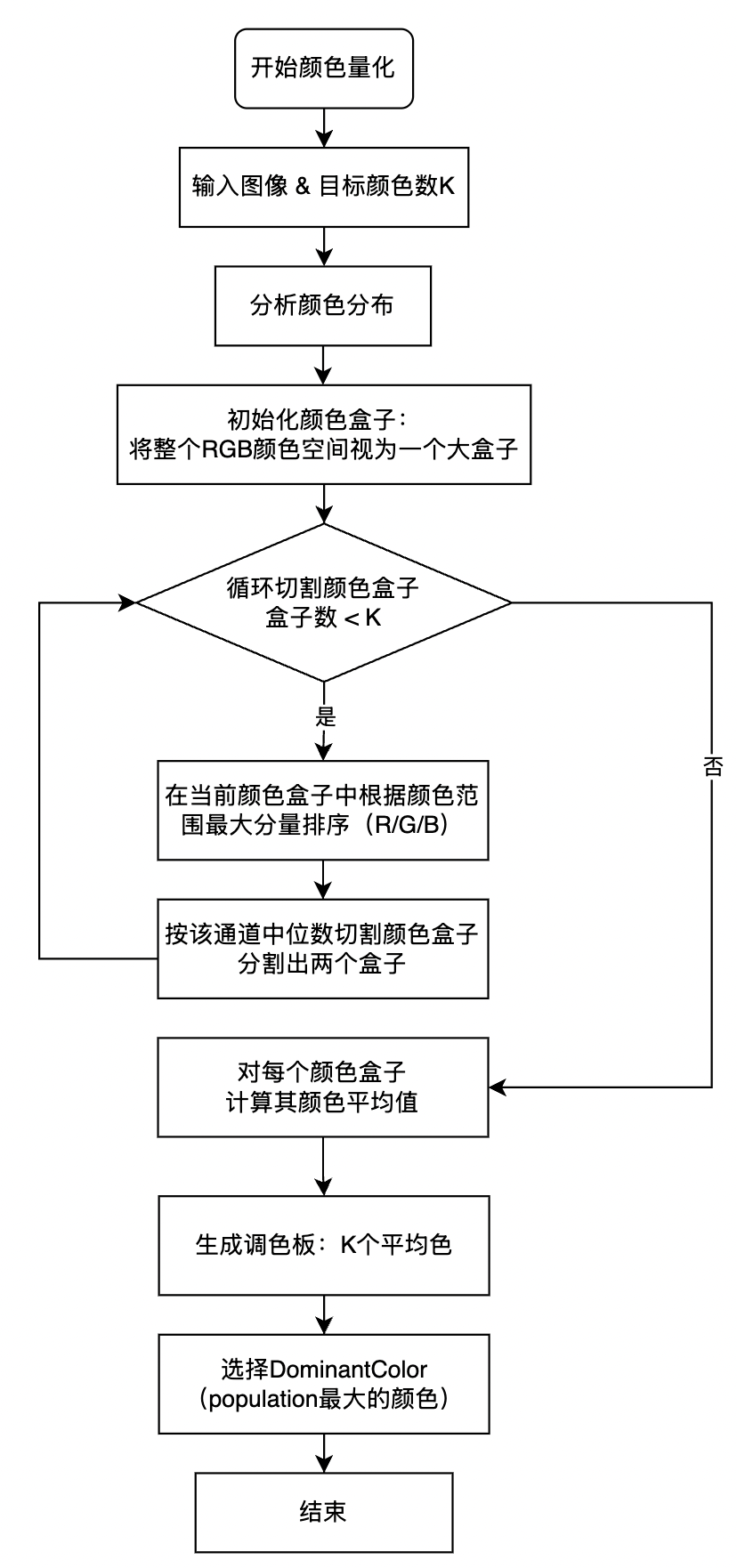

中值切割算法核心流程如下图：
中值切割算法
03 平台渲染氛围效果
当 native 层提取完视频帧各区域主色调后，将色值传给平台层（Android/iOS）。平台层收到色值后，将色值渲染到视频四周以产生氛围效果。为保证各个区域色值过渡自然，以及前后两帧的色值平滑过渡，需要借助平台层渐变、动画、rgb 插值等技术实现。 下面结合 Android 和 iOS 两个平台分别介绍具体思路。
3.1 Android 平台
Android 使用自定义 view 技术，完成氛围色值的渲染。我们提供一个自定义 view 名为 AmbientView 来完成这个功能。有了 AmbientView 之后，布局结构大致如下：
上面为视频横屏下布局大致情况，id 为 video_container 的 FrameLayout 是播放器容器，在播放器容器左右各摆放一个 AmbientView 渲染氛围模式，AmbientView 的宽度会根据播放器的尺寸的变化在代码中动态调整。
AmbientView 核心功能：
1. 相邻区域的主色调，使用 LinearGradient 拉出线形渐变。对于横屏视频，我们渐变方向就是从上至下。所以更新氛围色值的代码如下：
2. 前后两帧氛围色值的切换，为了颜色切换不显得生硬，我们借助 Android 属性动画以及 RGB 插值实现色值缓慢渐变效果，核心代码如下：
mColorAnimator 是一个 ValueAnimator 对象，通过 ValueAnimator 我们创建一个 1500ms 的动画，在动画的更新函数里面，我们调用了 interpolateColors，这个方法内部就是用 ArgbEvaluator 完成 RGB 颜色插值，更新到 mColors 数组中。最后调用 updateGradient 方法触发 AmbientView 重绘。
3. 渐变遮罩：最后我们还要在上面添加一层黑色渐变遮罩，保证氛围区域不要太突兀，以免过度吸引用户眼球，导致用户注意力不在视频内容本身上面。黑色遮罩实现也非常简单，代码如下所示：
3.2 iOS 平台
iOS 端同样提供了一个自定义的 AmbientView（氛围视图），为视频播放场景提供动态渐变背景和遮罩效果，增强视觉沉浸感。
1. 双图层架构设计：采用主渐变层与遮罩层分离的架构方案，确保色彩渲染与边缘遮罩效果互不干扰，提升整体渲染效率。
2. 流畅动画引擎：基于 CADisplayLink 构建动画循环，通过实时颜色插值计算，实现细腻流畅的色彩过渡效果。
3. 渐变遮罩：采用多段式渐变遮罩配合加速曲线算法，打造自然的边缘过渡，有效增强视觉层次感。
该实现确保了氛围渲染的高性能和优美视觉效果，为用户提供了沉浸式的观看体验。
04 效果展示
氛围模式已在百度内包括百度 App 和好看 App 两款 App 完成上线，其中百度 App 主要集中在搜索三方影视场景，好看 App 所有视频横屏场景（排除广告视频）。同时在视频观看时长、分发、完播率等 UBS 指标取得了正向收益，说明氛围模式给用户带来了不错的沉浸式观影体验。
下面是百度 App 和好看 App 效果展示：

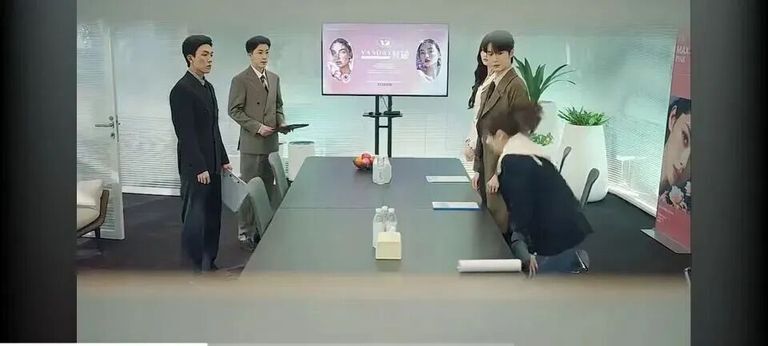

百度 App 氛围模式

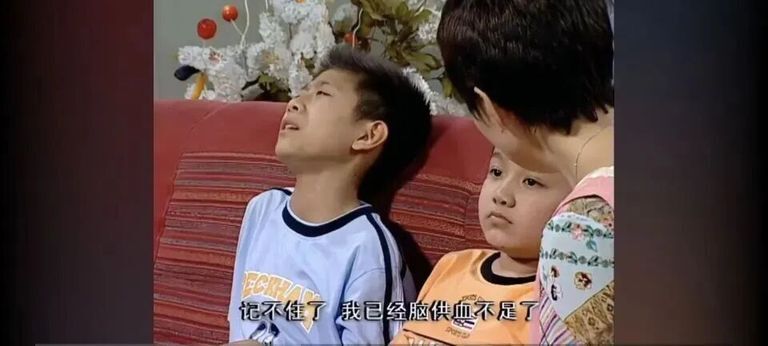

好看 App 氛围模式
5. 总结
氛围模式是一种视觉增强功能，通过技术手段有效解决了视频比例不匹配导致的黑边问题，显著提升了用户视觉体验，主要表现在如下几个方面：
1. 视觉沉浸：氛围模式通过在视频周围添加柔和的背景颜色，使屏幕的边缘与视频内容更好地融合。这种设计使得用户在观看视频时感觉更加沉浸，减少了视频与周围环境之间的视觉割裂
2. 舒适观看：这种模式可以减少长时间观看视频时的眼睛疲劳。通过在视频周围使用柔和的色彩过渡，可以缓解亮度差异带来的视觉刺激，从而提高观看舒适度。
3. 提升观感：氛围模式通过智能地调整背景色彩，使其与视频中的主要色调相匹配，提升整体观感。这使得视频内容更加突出，同时为观看者提供一种更为和谐的视觉体验。
通过本文介绍的技术方案，开发者可以实现类似主流视频平台的高质量氛围模式效果，为用户带来更加沉浸的观看体验。
