CAD 为什么选择填充会连同边界一起选中

在CAD软件中进行填充操作时，许多用户可能会遇到这样的困扰：明明只想选中填充图案，却连带着边界线一起被选中。这种情况不仅影响编辑效率，还可能引发误操作。那么，为什么 CAD 的填充和边界会默认关联？这种设计有何用意？又该如何灵活控制填充与边界的选中关系？本文将深入解析这一现象的原因，并提供多种实用方法，帮助您精准选择目标对象，优化绘图流程。

原因分析：

由于填充边界和填充有关联性，CAD 中是可以设置是否进行关联选择的。

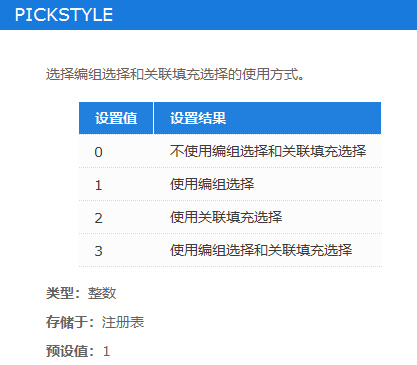

系统变量【PICKSTYLE】控制编组和填充关联的选择。

解决方案：

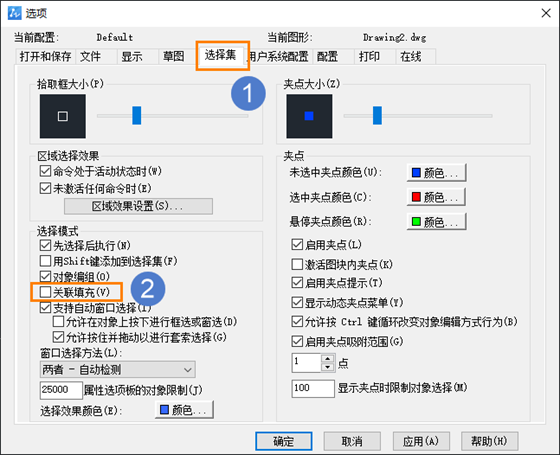

点击菜单【工具-选项】（【OPTIONS】命令），在【选择集】页面中，将【关联填充】的勾选去掉。

以上就是本文的全部内容，希望可以对你有所帮助，更多关于 CAD 的资讯可以关注我们~
