CST 的热仿真 THt 瞬时求解器 -- 针式散热片

这期我们介绍热仿真中的热瞬态求解器，仿真散热片的温度分布及变化。模型采用之前的热稳态案例的散热片。

1. 查看模型

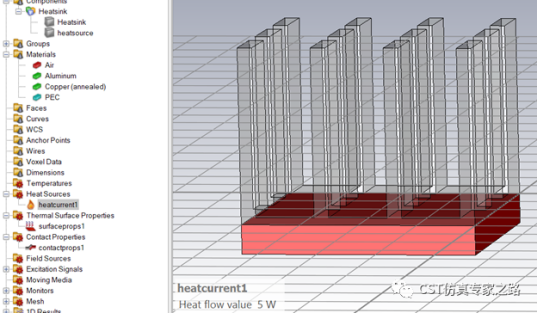

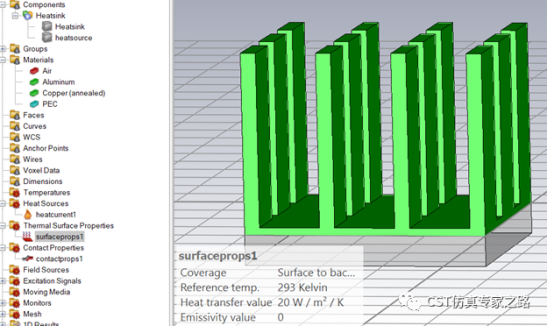

热源还是底座 5W，所有的散热片的面都定义了对流热传递系数 20。

2.使用 THt 热瞬时求解器

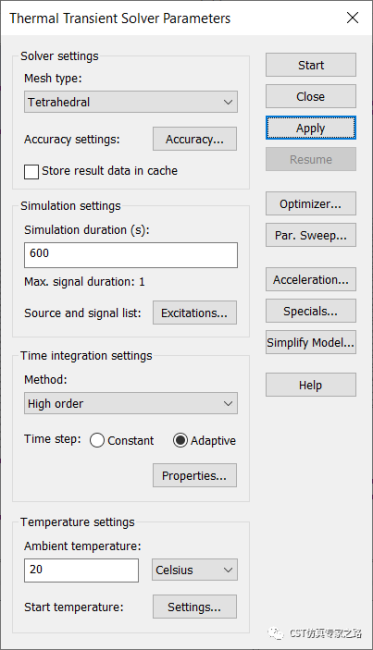

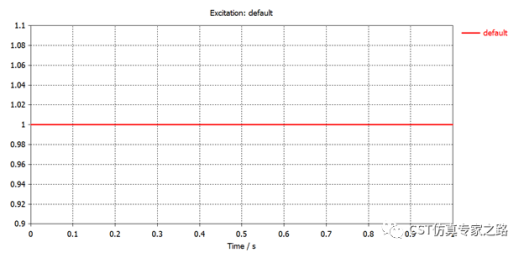

默认激励信号为平稳的 1，这里我们仿真时间为 600 秒，是仿“真”时间，不是“仿真”时间。

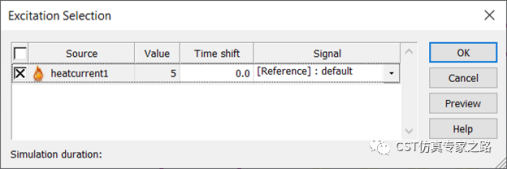

求解器激励中可见用的是默认信号与热源相乘。

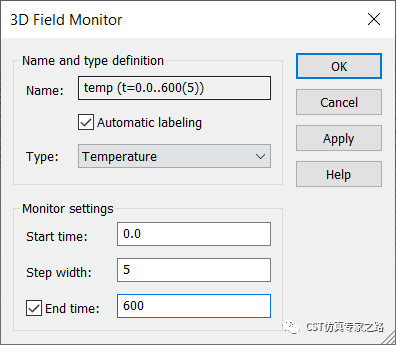

添加温度监视器，每 5 秒一个采样。

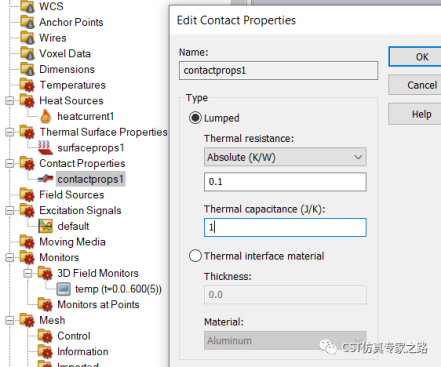

瞬时求解器中的接触面定义就需要热容了，热容越大，每度的储热越多，达到稳态的时间越长。

3. 查看结果

开始仿真，结束后，结果文件夹中找到热源的温度变化曲线，可见其从环境温度开始，差不多十分钟稳定到 317 开尔文（43.85 摄氏度），和之前稳态仿真结果一致。

4. 其他结果

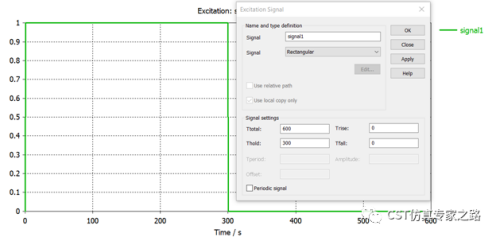

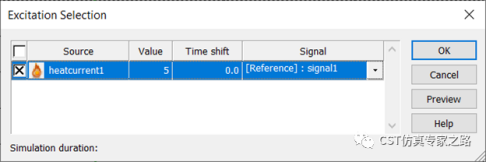

我们也可以将激励信号改成其他波形，比如这种方形，300 秒之后归零，意味着热源开 5 分钟，关 5 分钟。

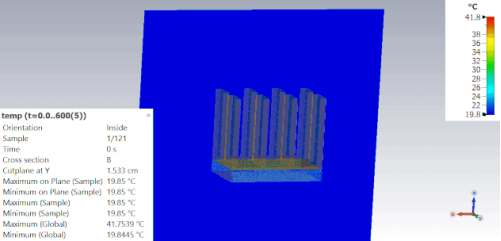

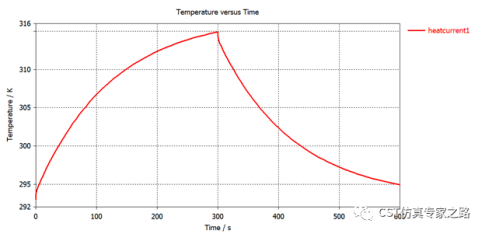

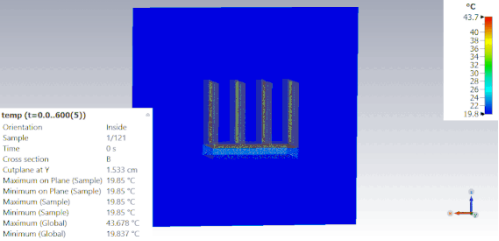

仿真结束后，可见热源温度变化曲线如图，整体温度变化如动图。

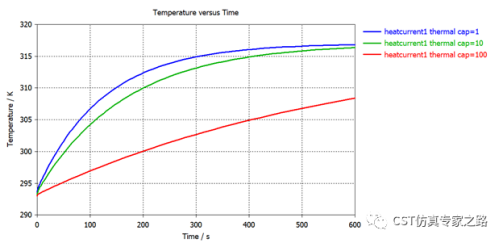

刚刚我们设置接触面的热容为 1J/K，可根据隔热材料更改。如增加该值，可见温度上升缓慢。

小结：

瞬时求解器和稳态求解器一样，都不计算流体，而靠对流热传递系数对热对流进行估算，计算速度非常快，本案例一分钟搞定。

必须定义的量：热源，材料的热仿真属性，环境温度，边界条件，仿真时间。

建议定义的量：散热面的对流热传递系数，时域监视器。

可选定义的量：接触面的热阻和热容。
