高并发负载均衡：网络协议原理（三）

一块物理网卡上可以设置多个虚拟 IP 地址。

1）上上图中两份协议：

①响应级别：

默认都是 0，外面不知道几个网卡啥的，内部大家互相之间都知道，这就叫对外隐藏，对内可见的隐藏 VIP 方法。

0：代表只要客户端请求任意一块网卡上的 IP，就全部响应（你对着网卡 1 说我要 2 卡，也会响应）

1：代表客户端问到对应的网卡的 IP 上才会响应（你问 1 说要 2，不知道）

②通告级别：

0：通上电就把全部卡的全部 IP 全发出去

1：你问对应的卡的 IP 才告诉响应

2：因为一张卡上可以有多个 IP，假设卡 1 有两个 IP，卡 2 有一个，卡 1 有一个公开的 IP，一个隐藏 IP（这个 IP 可能是与别的网络通信的，不是你的这个网络），卡 2 是公开的 IP，你问 1 的时候会告诉 1 的公开 IP，隐藏 IP 不会说，问卡 1 说找卡 2，无可奉告

2）网卡

上图中 lo 为本机的虚拟网卡，etho 为物理网卡，物理网卡插在主板上，虚拟网卡是在内核中分配的空间接口，ip 为 localhost 也就是 127.0.0.1，本机的 tomcat 上面的页面想测试，打开浏览器输入 localhost:8080，数据发到内核中发现是 LO 的网卡的 IP 是本机所以直接返回去找 tomcat 对应端口，根本不走虚拟网卡，而虚拟网卡也不知道。

隐藏 VIP 的实现：在内核的 LO 接口中再新增一个 VIP，更改两份协议的参数（不告诉别人）。

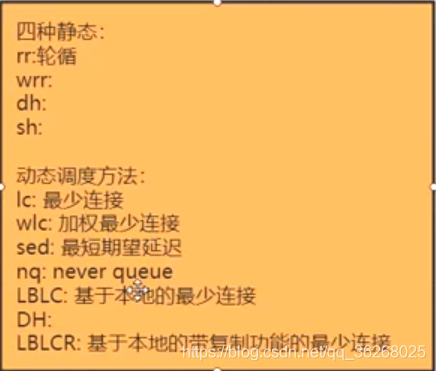

3）

![在这里插入图片描述](https://img-blog.csdnimg.cn/2020031012452224.png?x-oss-process=ima

【一线大厂Java面试题解析+后端开发学习笔记+最新架构讲解视频+实战项目源码讲义】
浏览器打开：qq.cn.hn/FTf 免费领取

ge/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM2MjY4MDI1,size_16,color_FFFFFF,t_70)

2. 搭建

现在的 Linux 系统的内核中默认自带 LVS 负载均衡模块，叫 IPVS 内核模块（所以不需要安装什么模块，只需要安装一个和这个内核模块交互的接口，ipvsadm，用户空间的软件）

以上为搭建步骤

3. 实验手册

步骤：

1）在 node01 中（作为 LVS 负载均衡服务器）

ifconfig eth0:8 192.168.150.100/24 配置 eth0 网卡的 2 子接口虚拟地址为 192.168.150.100，/24 代表三个 255 一个 0，因为一个 255 代表 8 个 1，所以 3*8 的 1，为 24，设置子网掩码 255.255.255.0。

上面是简写，全写为：

ifconfig eth0:8 192.168.150.100 netmask 255.255.255.0

ifconfig etho:8 down 为撤销删除

2）在 node02 中（先改内核，然后配置 VIP，因为 VIP 需要隐藏，防止直接发送了）

cd /proc/sys/net/ipv4/conf/

cd eth0

cat arp_ignore

echo 1 > arp_ignore

cat arp_ignore

echo 2 > arp_announce

cat arp_announce

cd …

cd all

echo 1 > arp_ignore

echo 2 > arp_announce

ifconfig lo:2 192.168.150.100 netmask 255.255.255.255 （这步不能简写！配置 IP）

3）在 node03 中（同上）

echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce

echo 2 > /pro/sys/net/ipv4/conf/all/arp_announce

ifconfig lo:8 192.168.150.100 netmask 255.255.255.255

到目前为止网络层搭建结束

4）在 node02 和 node03 中，搭建 RIP

安装 httpd

yum install httpd -y（是一个静态的 webserver，类似 tomcat，重启后会失效）

service http start （启动 httpd，默认为 80 端口）

vi /var/www/html/index.html：

from 192.168.150.1x（node02 中就是 192.168.150.12，自己的 IP）保存

windows 的浏览器中（写不写:80 都一样，默认 80 端口）：

5）在 node01 中（安装 LVS 模块调用工具）：

ipvsadm 工具的使用在上文中有个图进行了详细说明

yum install ipvsadm -y

ipvsadm -A -t 192.168.150.100:90 -s rr

ipvsadm -ln （查看配置了的入口调度,rr 代表轮询的）

ipvsadm -a -t 192.168.150.100:80 -r 192.168.150.12 -g -w l

ipvsadm -ln 查看一下

ipvsadm -a -t 192.168.150.100:80 -r 192.168.150.13 -g -w l

ipvsadm -ln 查看一下
