CAD 中十字光标为什么是倾斜的

在CAD绘图过程中，十字光标突然呈现倾斜状态是用户经常遇到的界面异常问题。当常规的正交光标变为非预期角度显示时，不仅影响视觉判断，更可能导致坐标输入误差。本教程将深入解析光标倾斜现象背后的坐标系变换机制，帮助您快速诊断问题根源并通过三种有效方法恢复标准光标方向，确保绘图精度与效率不受影响。

问题描述：

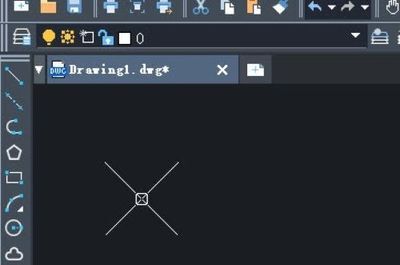

绘图区上的十字光标变成了斜向的，而不是平时的垂直十字是什么原因，怎样调整回来？

原因分析：

CAD 中能将光标倾斜有三种情况：

1.创建用户坐标，将坐标进行了旋转，十字光标跟随坐标旋转；

2.坐标不变，将捕捉的角度进行改变，十字光标倾斜，光标十字线垂直；

3.坐标不变，光标十字线不垂直，设置了等轴测捕捉的缘故。

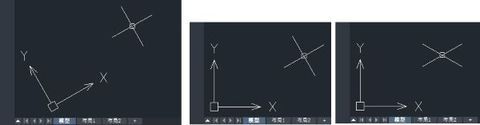

将坐标图标和十字光标方向进行对比，就能区分这三种情况。

解决方案：

1.当坐标系和十字光标都倾斜的情况，输入命令【PLAN】，即可将坐标系摆正，十字光标跟随摆正。

2.当坐标系正常，仅十字光标倾斜的情况，输入命令【SNAPANG】，回车，将其值设置为“0”。

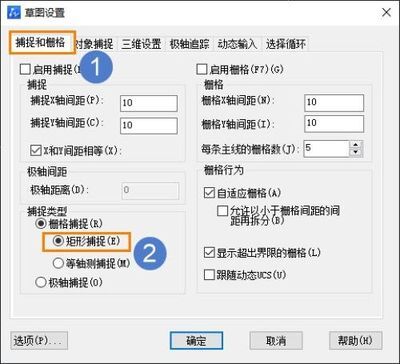

3.当光标十字线不垂直，输入命令【DSETTINGS】，在“草图设置”对话框，将【捕捉和栅格-矩形捕捉】勾选。

本文的分享就到这里，希望能为你提供实用的信息。感谢你的耐心阅读，欢迎留言交流！
