架构师训练营 05 周 -- 学习总结

分布式缓存的架构：架构原理和使用中的注意事项

1. 无处不在的缓存：

• CPU 缓存、操作系统缓存、数据库缓存、JVM 编译缓存

• CDN 缓存、代理与反向代理缓存、前端缓存、应用程序缓存、分布式对象缓存

1. 缓存数据存储-hash表

• 查询的时间复杂度是O(1)

• 通过表的起始地址和偏移量来计算key在表中的位置

• 偏移量通过key的hashcode来计算，得出一个4字节的正整数，用这个hashcode对表的长度取模，得出数组下标，计算出偏移量（数组下标*表中数据项的长度）。

1. 缓存的关键指标:

• 缓存命中率 -- 多少次重用同一个缓存响应业务请求。是衡量缓存是否有效的指标

• 影响缓存命中率的因素

1. 缓存键集合大小：减少可能的缓存键的数量。缓存键越少，被重用的可能性越高

2. 缓存可使用的内存大小：决定了缓存对象的平均大小和数量。物理上缓存的对象越多，命中率越高

3. 缓存对象生存时间（TTL， time to live）：根据业务需求设置TTL。对象缓存时间越长，被重用的可能性越高

分布式缓存的架构：常见的缓存实现形式

1. 通读缓存（read-through）：代理真正的数据源，客户不会感知真正的数据源。直接返回缓存数据，并在请求未命中缓存的时候，获取真实数据。





a. 代理缓存：代理服务器代理用户上网，缓存网页内容





b. 反向代理缓存：代理数据中心的所有服务器。缓存未命中，转发请求





c. 多层反向代理缓存：多级缓存



d. 内容分发网络（CDN）：缓存静态内容，动态内容仍然分发给服务器处理。但是不同网络运营商的不同地区的机房，都必须部署CDN为用户提供服务。





目前的云服务提供了CDN服务，同时配置静态文件和动态内容。





1. 旁路缓存（cache-aside）：客户端或者应用代码知道缓存和真正的数据源，缓存的更新由客户端或应用程序代码实现。



a. 浏览器对象缓存：javascript实现

b. 本地对象缓存：对象缓存在应用程序内存中、共享内存、本地的缓存服务器进程中。比如，jboss缓存集群

c. 远程分布式对象缓存：独立的缓存服务器集群。比如， Memcached



分布式缓存架构：一致性Hash算法

1. 余数hash的问题：服务器扩容的时候，会有一部分缓存不会命中

2. 一致性hash算法：





• 优点：扩容的时候，只有少部分的缓存数据需要移动到新的节点上。

• 缺点：如果服务器节点在hash环上的位置不均匀，会导致服务器上的缓存不均衡。



1. 基于虚拟节点的一致性hash算法



• 实际使用中，每个实际服务器节点，虚拟成150个或者200个虚拟节点放到环上。

• 这会使得服务器的虚拟节点在环上的位置分布尽量均衡，使得每个服务器节点负载尽量平衡。



1. 各种介质数据访问延迟





1. 技术栈各个层次的缓存：尽量前置缓存数据

2. 缓存是系统读性能优化的大杀器，但是，写数据性能无法优化

3. 不适合使用缓存的数据

• 频繁修改的数据：一般来说，读写比2：1以上的数据（写一次，被读两次），才值得缓存

• 没有热点的访问：如果数据访问没有遵循二八原则（大部分的数据访问没有集中在小部分数据集上），很少被访问的数据会很快被挤出缓存，这样缓存数据是没有意义的。

1. 缓存使用的注意事项：

• 数据不一致和脏读。需要设置缓存失效时间，因此，需要系统容忍一定时间的数据不一致。另一种策略是，数据更新时立即更新缓存（使缓存数据立刻过期，或者立刻删除，迫使用户访问时，去读取数据库，然后更新缓存）

• 缓存雪崩：缓存服务器全面崩溃时，导致数据库服务器访问压力过大而崩溃。

• 缓存预热：缓存服务器启动的时候，预加载热点数据

• 缓存穿透：高并发访问一个不存在的数据，请求最终会落到数据库上，会造成数据库压力过大。对策是，需要将不存在的数据也缓存起来（value是null），同时设置一个较短的失效时间。

消息队列

1. 同步调用vs.异步调用

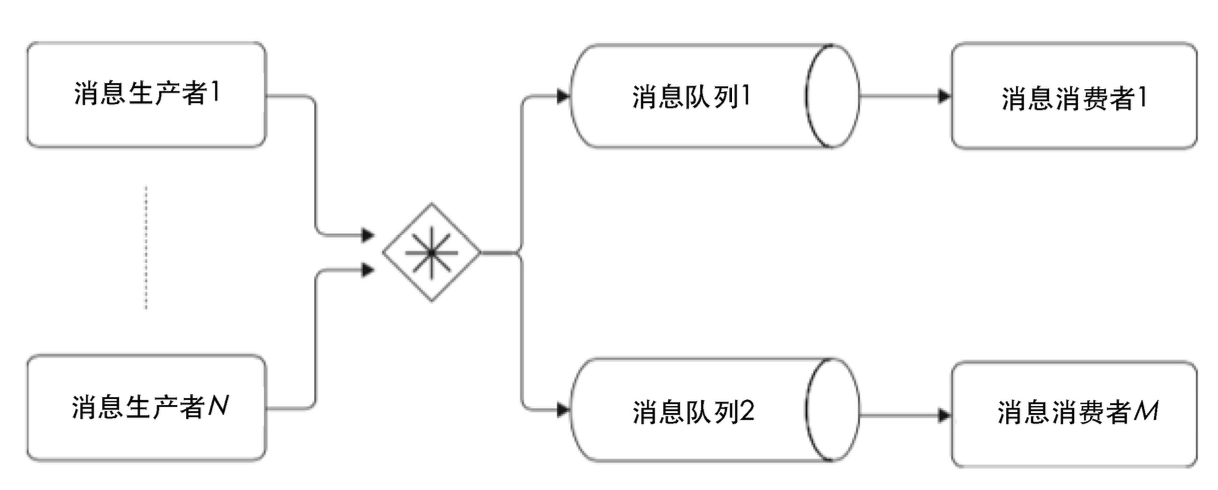

2. 消息队列

• 点对点模型：消息只被消费一次

• 发布订阅模型：一次生产多次消费

1. 异步调用的优点

• 提升处理性能

• 更好的前后端的伸缩性

• 更容易实现削峰填谷

• 失败隔离和自我修复：生产者和消费者互相不受对方失败的影响

• 解耦：发布者和消费者不需要相互知道，可以各自独立开发



1. 事件驱动架构EDA



1. 主要的MQ产品

• RocketMQ

• ActiveMQ

• RobbitMQ

• Kafka：社区活跃度高

负载均衡架构

1. 如何做请求转发

a. HTTP重定向负载均衡：很少使用

• 两次http请求，性能低

• 安全性差



b. DNS负载均衡

• 域名解析的结果会缓存在客户端，不用每次请求都做DNS解析

• 解析出来的IP地址，是数据中心内的负载均衡服务器的IP地址，再由这个负载均衡服务器分发到实际的应用服务器中



c. 反向代理负载均衡

• 通常应用在比较小的集群中

• 效率低，性能差，因为反向代理需要等待所有的tcp包到达，才能构建完整的http协议包，然后转发http请求；同时响应处理也是类似的。

• 大型互联网应用很少使用





d. IP负载均衡：

• 负载均衡直接修改TCP/IP数据包中的源IP地址(改为自己的IP地址)和目标IP地址（改为应用服务器IP地址）

• 用户收到TCP/IP数据包后自己构建HTTP响应，展示页面

• 但是，响应的数据量大，所以TCP/IP包会很多，这增加了负载均衡服务器的压力。





e. 数据链路层负载均衡

• 负载均衡服务器和应用服务器使用了同一个虚拟IP地址

• 负载均衡服务器修改链路层中数据包中的MAC地址（用应用服务器的MAC地址，替换掉自己的MAC地址）

• 因为请求的数据包中的源地址是用户的IP地址，所以在响应数据包中，将请求的源地址变成目标地址，响应可以直接返回用户

• 大型互联网应用中经常使用，效率高，性能好。





1. 负载均衡算法

• 轮询

• 加权轮询

• 随机，加权随机

• 最少连接

• 源地址散列：同一个IP的请求总在同一个应用服务器上处理，实现会话粘滞。

1. 集群环境中的session管理

a. Session 复制：

• 应用服务器之间相互复制session

• Session 数据量大时，每个服务器压力大，性能差，不利于应用的伸缩。





b. session绑定

• 同一个IP请求总到同一台服务器上

• 应用服务器宕机的时候，session信息丢失，用户体验差





c. 利用cookie记录session

• cookie大小有限

• 有些浏览器禁用cookie

• 虽然有限制，但实践中也比较常用



d. session服务器

• 共享的session服务器，每个应用服务器都可以拿到完整的session信息

• 应用服务器是无状态的服务器，sharing nothing分布式架构

• 互联网应用中最常用的方式
