CAD 标注数值为什么不在尺寸线中间

在CAD绘图中，标注是传递设计尺寸信息的关键元素，而标注数值的位置直接影响着图纸的可读性。当我们发现标注数值没有位于尺寸线中间时，不仅会使图纸显得不规范，还可能导致他人对尺寸的误解。这种情况通常与标注样式设置、系统变量状态或操作习惯有关。了解问题产生的原因并掌握相应的解决方法，能够帮助我们快速恢复标注的规范性。接下来，我们就深入分析 CAD 标注数值不在尺寸线中间的常见原因及有效的解决措施。

问题描述：

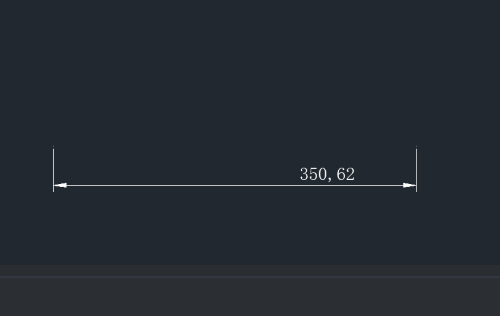

标注的尺寸文字没有自动定位在尺寸线中间，该如何设置以保证标注数值在尺寸线中间？

操作步骤：

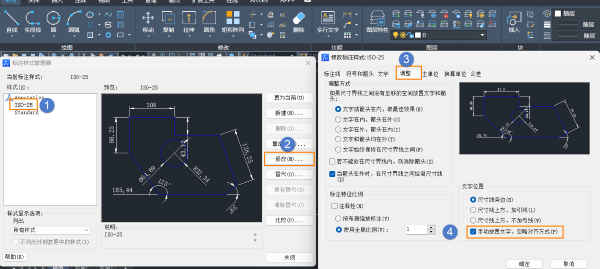

点击菜单【格式-标注样式】（【DIMSTYLE】命令），打开标注样式管理器，选择正在使用的样式点击【修改】，在【调整】页面，取消勾选【手动放置文字，忽略对齐方式】，保存设置即可。

本文的分享就到这里，希望能为你提供实用的信息。感谢你的耐心阅读，欢迎留言交流！
